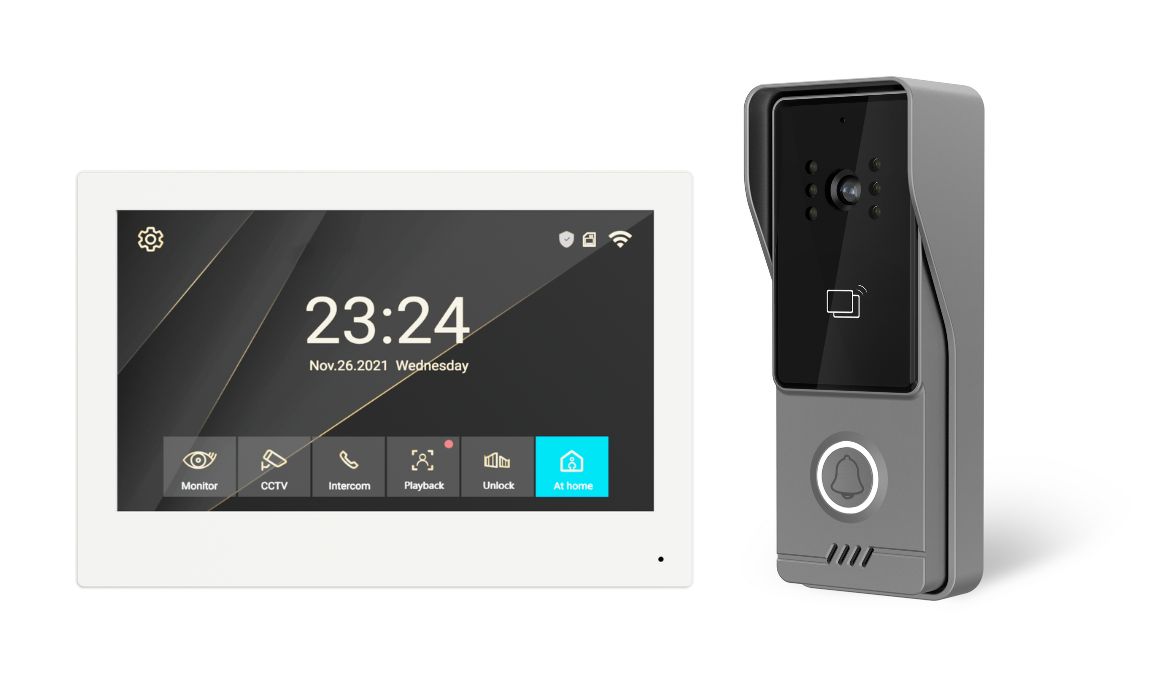

Wymiary i wygląd

 Stacja zewnętrzna wykonana jest z solidnego metalu w kolorze czarno-grafitowym i posiada klasę szczelności IP65, dzięki czemu jest odporna na deszcz, śnieg i zmienne warunki pogodowe. Kompaktowe wymiary 147 × 56 × 37 mm pozwalają na łatwy montaż na słupku, przy furtce lub bezpośrednio obok drzwi. W komplecie znajduje się osłona przeciwwilgociowa z daszkiem, która dodatkowo chroni kamerę i poprawia widoczność obrazu w słoneczne dni. Montaż stacji odbywa się natynkowo.

Monitor wewnętrzny w eleganckiej, białej obudowie ma wymiary 177 × 120 × 23 mm i wyposażony jest w 7-calowy dotykowy ekran. Smukła konstrukcja sprawia, że pasuje zarówno do nowoczesnych, jak i klasycznych wnętrz. Montowany jest na ścianie za pomocą panelu montażowego dołączonego do zestawu. Obsługa odbywa się wyłącznie przez dotyk, a polskojęzyczne menu sprawia, że korzystanie z urządzenia jest intuicyjne.

Montaż

Monitor wewnętrzny zasila się dołączonym zasilaczem 18–24 V DC (przewód ok. 120 cm).

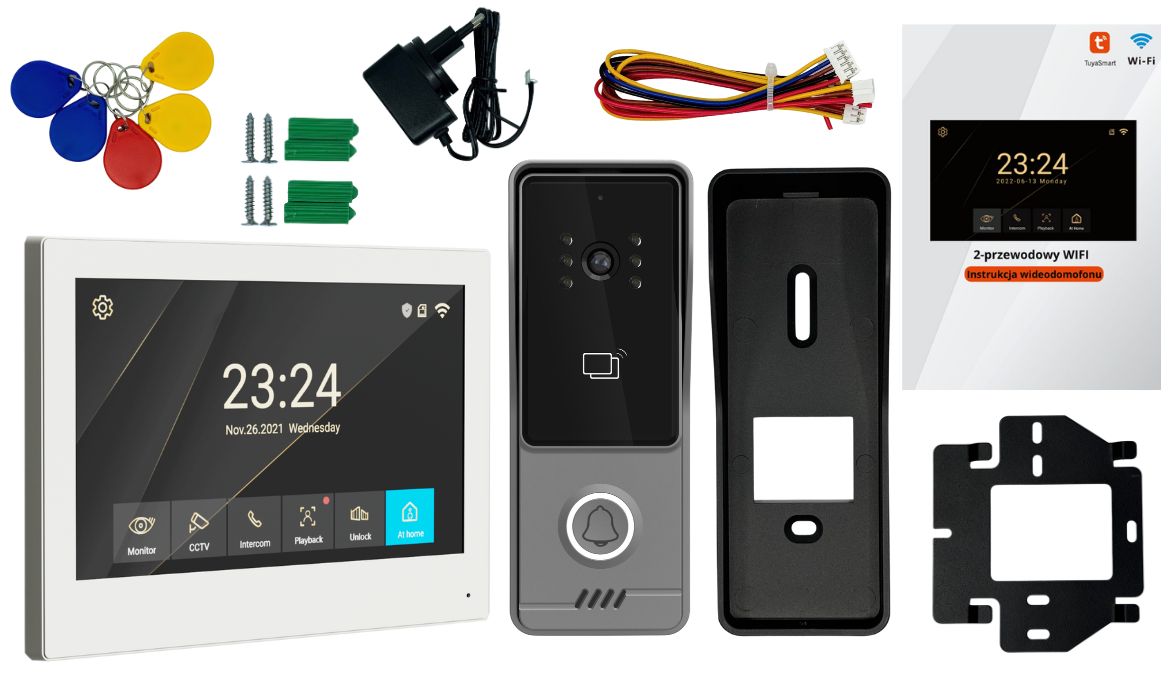

W zestawie znajdują się przewody połączeniowe z wtyczką pasującą do urządzenia i odizolowanymi końcówkami, które można łatwo połączyć np. z użyciem złączek WAGO., co ułatwia podłączenie monitora ze stacją zewnętrzną oraz dodatkowymi akcesoriami.

Cały system przeznaczony jest do montażu natynkowego – zarówno panel zewnętrzny, jak i monitor wewnętrzny.
Panel zewnętrzny montuje się w uchwycie zintegrowanym z osłoną przeciwwilgociową i daszkiem, który jednocześnie chroni kamerę i stanowi element montażowy.

Dzięki dołączonym przewodom można podłączyć elektrozaczep, zamek magnetyczny, przycisk wyjścia czy dodatkowy dzwonek.
Dla pełnego bezpieczeństwa producent zaleca, aby instalację elektryczną i końcowe podłączenia wykonał uprawniony elektryk.

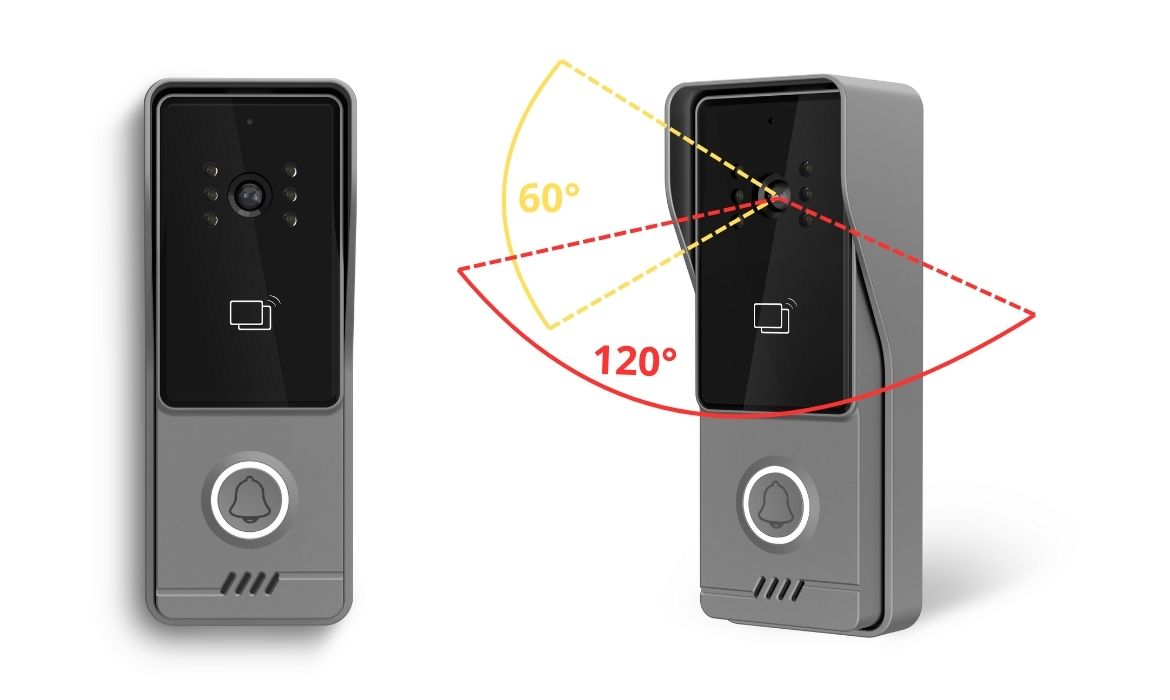

Panel zewnętrzny – kąt widzenia i wysokość montażu

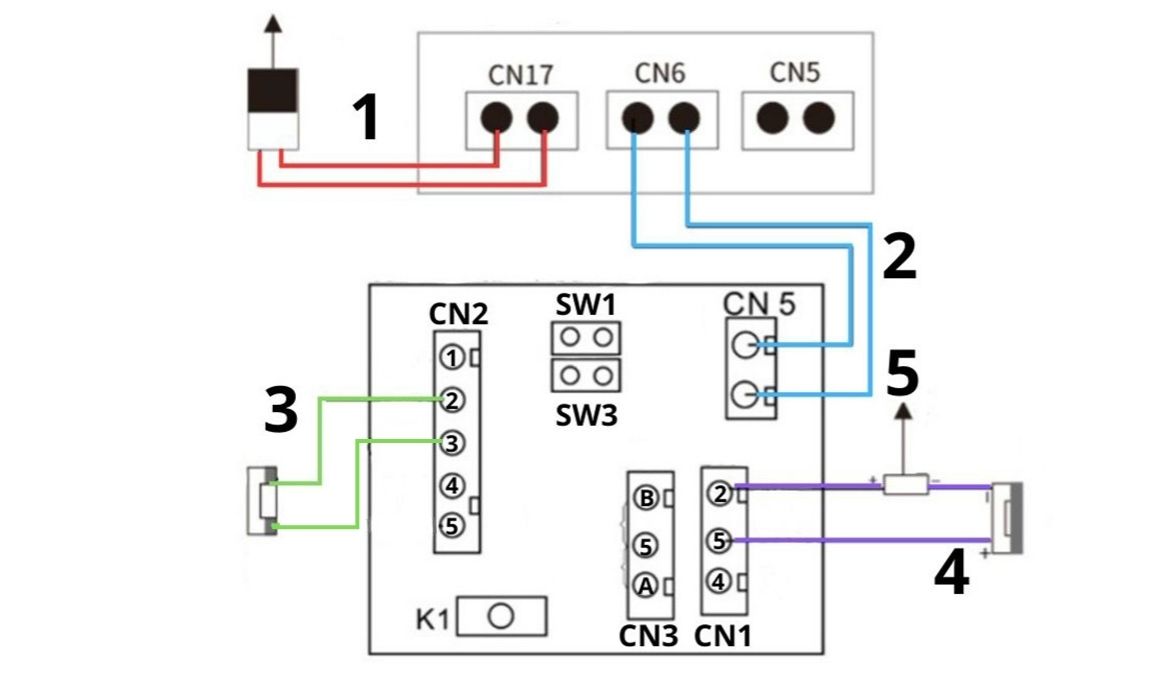

Schemat podłączenia

System wideodomofonowy składa się z dwóch głównych elementów: monitora wewnętrznego i stacji zewnętrznej.
Monitor zasilany jest dołączonym zasilaczem 18–24 V DC, a następnie łączy się ze stacją zewnętrzną dwoma przewodami z zestawu (połączenie 2-przewodowe).

Do stacji zewnętrznej można dodatkowo podłączyć:

• elektrozaczep (zamek 1) – standardowy rygiel do furtki lub drzwi, zasilany bezpośrednio z panelu,
• zamek magnetyczny (zamek 2) – mocny elektromagnes stosowany np. w bramach; wymaga osobnego zasilacza,
• przycisk wyjścia – montowany od wewnątrz posesji, pozwala otworzyć furtkę lub drzwi bez korzystania z monitora.

Cały system komunikuje się między sobą przewodowo, natomiast monitor można także połączyć z domową siecią Wi-Fi (2,4 GHz), co umożliwia podgląd i obsługę zdalną w aplikacji Tuya/Smart Life.

1. CN17 – wejście zasilania stacji zewnętrznej (18–24 V DC)
2. CN6 - CN5 – połączenie komunikacyjne między monitorem a stacją zewnętrzną
3. CN2 – zamek 1 (elektrozaczep, 5 pinów: V+, NO, COM, NC, GND)
4. CN1 – zamek 2 (zamek magnetyczny, 3 piny: NO, COM, NC)
5. Zasilacz dodatkowy – podłączenie do zamka magnetycznego (CN1)

CN3 –  Przycisk wyjścia – A: dla zamka 1 (CN2), B: dla zamka 2 (CN1), 5: wspólny styk GND.

SW1 – ustawienie ID drzwi (konfiguracja stacji zewnętrznej, np. przy instalacji z kilkoma panelami).

SW3 – wyjście zasilania dla CN1 (aktywacja lub wyłączenie zasilania zamka magnetycznego).

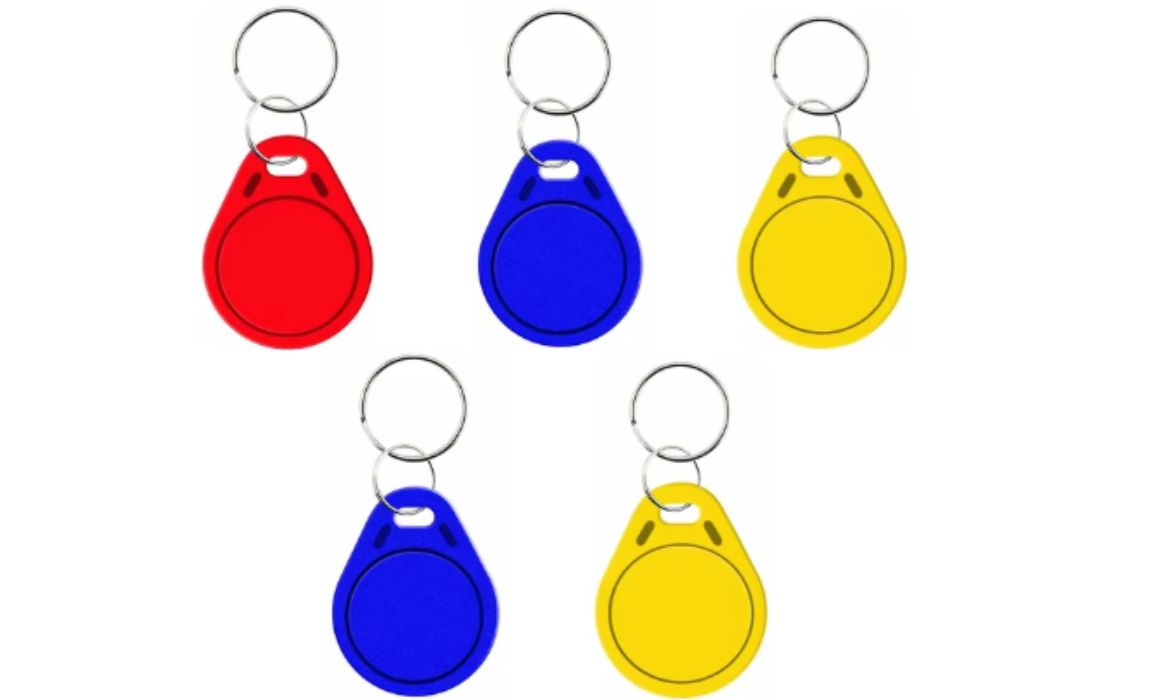

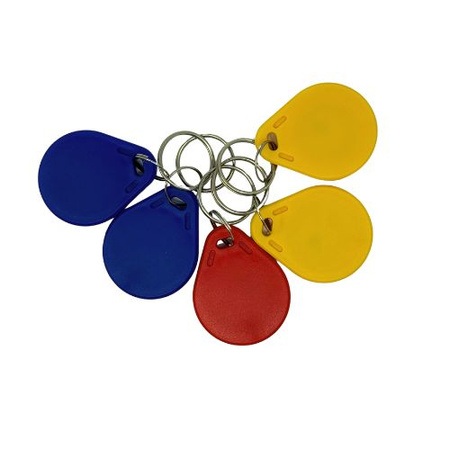

K1 – przycisk ustawień (dodawanie, usuwanie i reset kart/pastylek RFID).

Komunikacja wideo

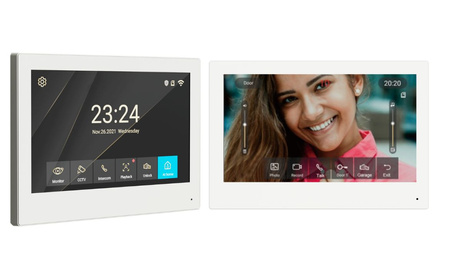

Monitor wewnętrzny pozwala nie tylko zobaczyć, kto stoi przy furtce, ale również od razu podjąć decyzję, co zrobić w danej sytuacji. Podczas rozmowy wideo na ekranie wyświetlają się funkcje umożliwiające m.in. wykonanie zdjęcia, nagranie krótkiego filmu, rozpoczęcie rozmowy czy otwarcie furtki lub bramy. Dostępna jest także opcja odrzucenia połączenia.

W trybie głównym monitor daje szybki dostęp do najważniejszych funkcji systemu – podglądu obrazu z kamery, interkomu (jeśli w systemie działa więcej niż jeden monitor), zapisanych nagrań i trybów pracy („w domu”, „poza domem”, „tryb nocny”). Dzięki temu obsługa jest intuicyjna i czytelna.

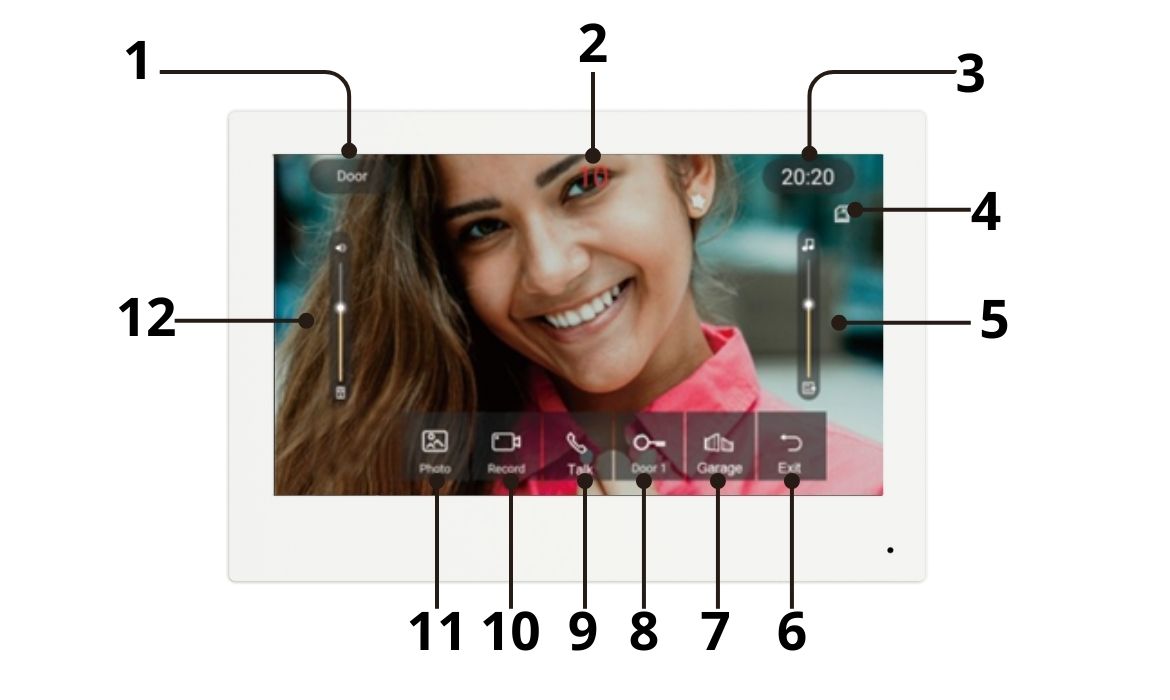

Opis funkcji ekranu:

1. Aktualna stacja
2. Czas odliczania (maksymalnie 60 sekund)
3. Godzina
4. Status pamięci i karty SD
5. Regulacja głośności dzwonka
6. Przerwanie połączenia
7. Otwieranie bramy garażowej
8. Otwieranie drzwi
9. Odbierz połączenie
10. Nagrywanie wideo
11. Robienie zdjęcia
12. Regulacja głośności stacji zewnętrznej

Obsługa przez aplikację Tuya/Smart Life

Wideodomofon można w pełni zintegrować z darmową aplikacją Tuya/Smart Life dostępną na telefony z systemem Android i iOS.
Dzięki temu – nawet przebywając poza domem – masz pełną kontrolę nad tym, kto stoi przed furtką czy drzwiami.
Aplikacja umożliwia odbieranie połączeń wideo, prowadzenie rozmów, otwieranie furtki lub bramy oraz przeglądanie zapisanych zdjęć i nagrań.

Uwaga: aby na telefonie pojawiły się przyciski „Odbierz” i „Odrzuć”, aplikacja Tuya/Smart Life musi być otwarta na ekranie telefonu.
Gdy działa tylko w tle, otrzymasz powiadomienie push i możesz przejść do aplikacji, aby odebrać rozmowę.

System wysyła również powiadomienia push w czasie rzeczywistym – zarówno po naciśnięciu przycisku na panelu zewnętrznym, jak i przy wykryciu ruchu przez kamerę.

Dodatkowym atutem jest możliwość tworzenia inteligentnych scen z innymi urządzeniami Tuya.
W panelu podglądu z domofonu można dodać także inne elementy smart home, np. oświetlenie podjazdu czy gniazdko.
Dzięki temu nie trzeba wychodzić z widoku domofonu, aby włączyć światło, otworzyć bramę czy uruchomić inne urządzenie – wszystko odbywa się w jednym panelu aplikacji.

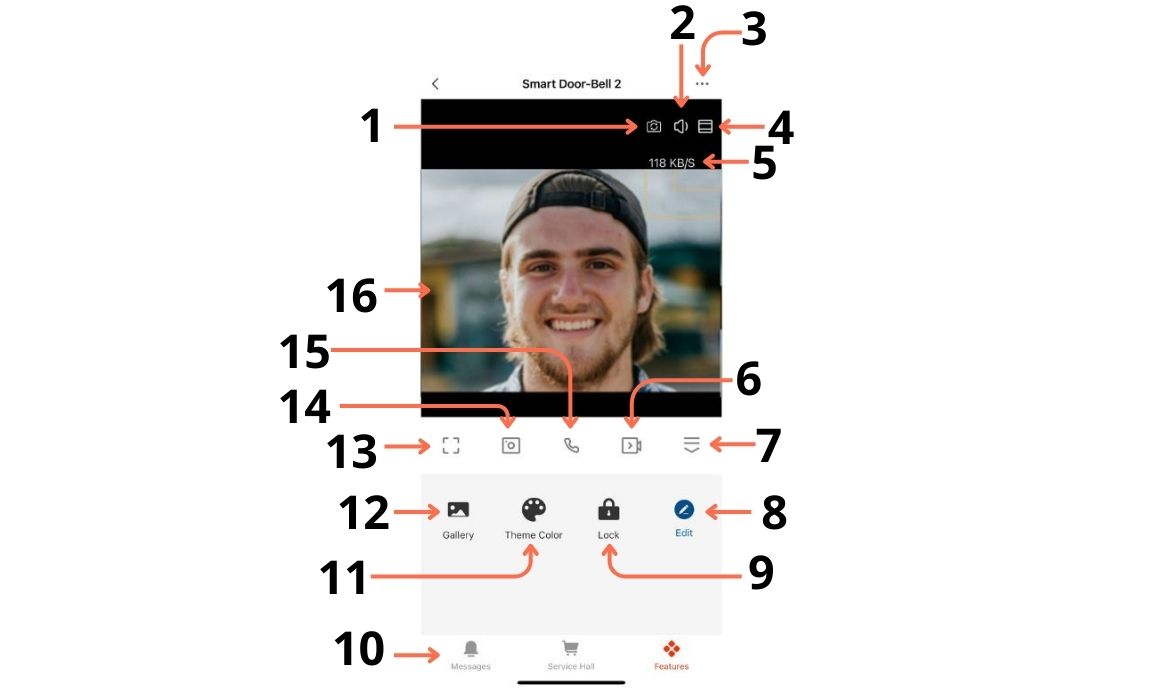

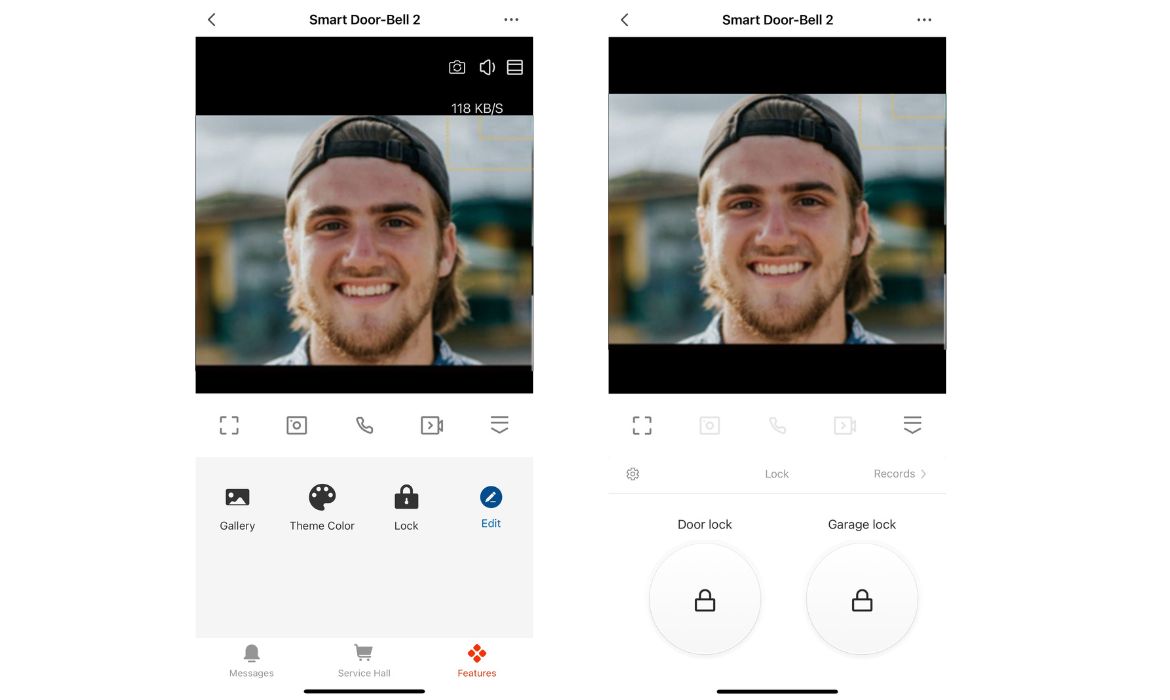

Funkcje aplikacja Tuya

W widoku podglądu na żywo aplikacja Tuya/Smart Life oferuje wszystkie kluczowe przyciski sterujące w jednym miejscu.
Poniżej zestawienie ikon i ich działania:

1. Przełącz kamerę – zmiana źródła obrazu, np. między domofonem a dodatkowymi kamerami.
2. Włącz/wyłącz dźwięk – odsłuch dźwięku z panelu zewnętrznego.
3. Ustawienia – szybki dostęp do ustawień podglądu i domofonu.
4. Zoom +/- – powiększanie lub pomniejszanie obrazu.
5. Prędkość transmisji (np. 140 KB/s) – podgląd jakości i szybkości połączenia, przydatny zwłaszcza przy korzystaniu z sieci komórkowej.
6. Nagraj wideo – ręczne rozpoczęcie i zatrzymanie nagrania.
7. Schowaj pasek zadań
8. Ołówek / Edycja – możliwość dodania do tego panelu innych urządzeń z aplikacji Tuya (np. przekaźnika do włączania oświetlenia przed domem).
9. Lock – dostęp do sterowania dwoma zamkami podłączonymi do wideodomofonu.
10. Powiadomienia – historia połączeń i podgląd, kto oraz kiedy dzwonił.
11. Wybór koloru czarny/biały – przełączanie trybu obrazu.
12. Zapisane multimedia – szybki dostęp do wykonanych zdjęć i nagrań wideo.
13. Orientacja ekranu pion/poziom – przełączanie widoku w pionie lub poziomie.
14. Zrób zdjęcie – natychmiastowe zapisanie pojedynczego kadru.
15. Zadzwoń – inicjowanie połączenia z monitorem zewnętrznym.
16. Ekran – podgląd na żywo
