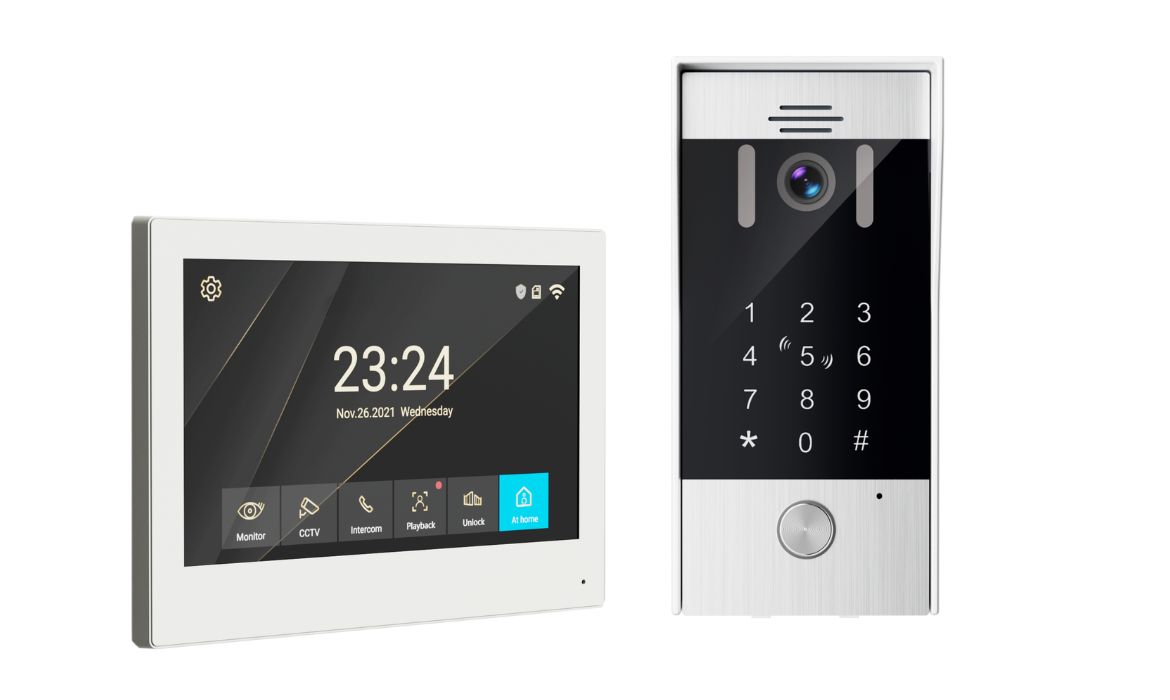

Najważniejsze informacje

Aplikacja i zdalna obsługa

• Powiadomienie o dzwonieniu przychodzi zawsze, ale aby odebrać lub odrzucić połączenie z telefonu, aplikacja Tuya/Smart Life musi być otwarta na ekranie.
• Gdy aplikacja działa tylko w tle, na telefon trafia powiadomienie push – po jego kliknięciu otwiera się podgląd i dopiero wtedy można rozpocząć rozmowę wideo.
• Darmowa aplikacja Tuya/Smart Life (Android/iOS) – podgląd obrazu, rozmowy wideo, powiadomienia push i tworzenie inteligentnych scen z innymi urządzeniami Tuya.
• System w tej wersji pracuje 1:1 – jedna stacja zewnętrzna i jeden monitor wewnętrzny (brak opcji rozbudowy).

Kamera i nagrania

• Kamera 2 MP z trybem nocnym IR – wyraźny obraz w dzień i po zmroku.
• Podgląd na żywo w jakości Full HD 1080p.
• Nagrania wideo zapisywane na karcie microSD w rozdzielczości 360p.
• Kąt widzenia 120° (poziomo) i 60° (pionowo).
• Detekcja ruchu – automatyczne nagrywanie i powiadomienia push.
• Obsługa kart microSD do 128 GB.

Sterowanie dostępem

• Obsługa dwóch niezależnych zamków – elektrozaczep i/lub zamek magnetyczny, sterowanie z monitora, z aplikacji, z klawiatury kodowej lub za pomocą kart RFID 13,56 MHz.
• Klawiatura kodowa – możliwość zaprogramowania do 100 unikalnych kodów dla każdego zamka.
• Szybkie dodawanie i kasowanie kodów bez potrzeby korzystania z aplikacji.
• Możliwość podłączenia przycisku wyjścia – otwieranie furtki od wewnątrz bez użycia monitora.
• Funkcja „Nikt w domu” – po 30 s osoba dzwoniąca usłyszy komunikat „please leave the message”.

RFID – karty i breloki 13,56 MHz

• Wbudowany czytnik RFID 13,56 MHz (IC) – otwieranie drzwi lub furtki kartą/pastylką.
• W zestawie fabrycznie zaprogramowane pastylki: 2 żółte (dodawanie nowych kart), 1 czerwona (kasowanie), 2 niebieskie (użytkownicy).
• Możliwość dodania maksymalnie 100 kart/pastylek na każdy zamek.
• Dodawanie i kasowanie kart bezpośrednio z panelu – nie jest potrzebna aplikacja ani komputer.

Monitor wewnętrzny

• 7" dotykowy ekran – rozdzielczość 1024×600
• Menu w języku polskim – szybki dostęp do podglądu, pamięci i trybów pracy (dom, poza domem, nocny).
• Regulacja dźwięków – 6 melodii do wyboru, oddzielna głośność kamery i interkomu.
• Zegar w trybie wygaszacza – ekran automatycznie wybudza się przy połączeniu.

Instalacja i parametry techniczne

• Połączenie 2-przewodowe między monitorem a stacją zewnętrzną + Wi-Fi 2,4 GHz (brak obsługi 5 GHz).
• Zasilanie monitora: 18–24 V DC (zasilacz w komplecie, przewód ok. 120 cm).
• Metalowa obudowa panelu zewnętrznego z daszkiem – klasa szczelności IP65, odporność na deszcz i śnieg.
• Zakres temperatur pracy: –10 °C do +50 °C.
• Montaż natynkowy – uchwyty montażowe i płytka montażowa monitora w zestawie.

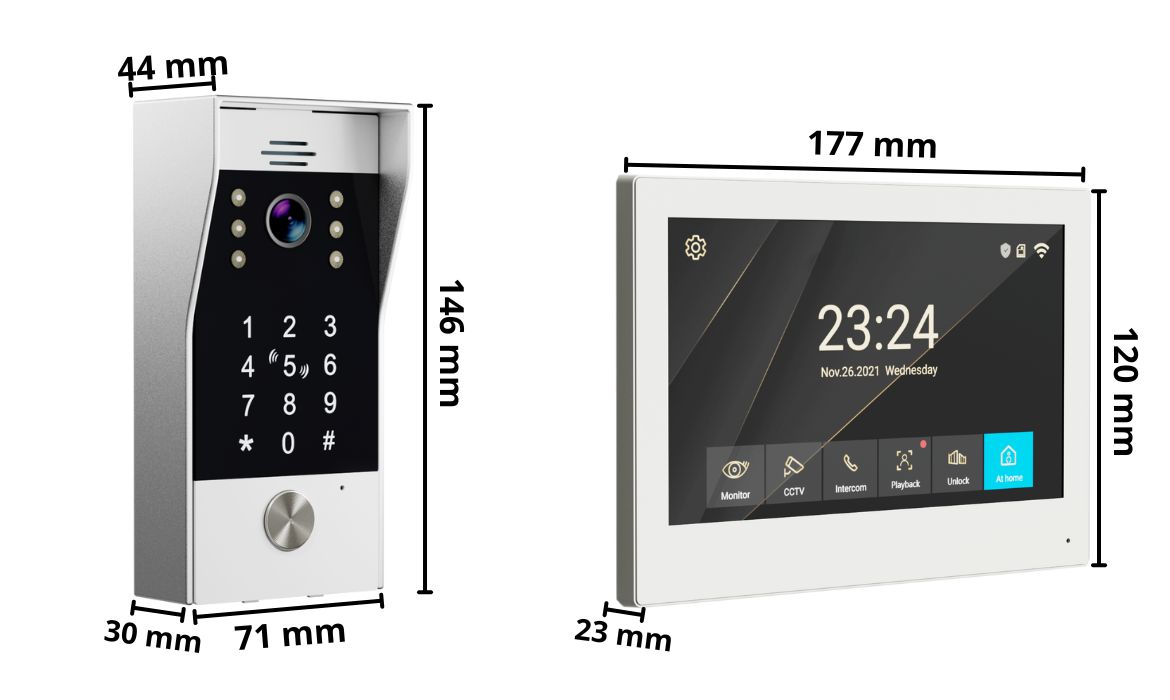

Wymiary i wygląd

Stacja zewnętrzna ma wymiary 147 × 56 × 37 mm i wykonana jest z szarego metalu z eleganckim, czarnym panelem dotykowym na froncie. Zintegrowany daszek przeciwwilgociowy chroni kamerę przed deszczem i promieniami słońca, a jednocześnie poprawia czytelność obrazu w słoneczne dni. W przednim panelu umieszczono podświetlaną klawiaturę numeryczną oraz czytnik kart RFID 13,56 MHz, dzięki czemu dostęp można uzyskać zarówno przy użyciu kodu, jak i karty zbliżeniowej.

Monitor wewnętrzny o wymiarach 177 × 120 × 23 mm ma smukłą, białą obudowę pasującą zarówno do nowoczesnych, jak i klasycznych wnętrz. 7-calowy ekran dotykowy zapewnia wygodny podgląd i intuicyjną obsługę wszystkich funkcji systemu. Montaż monitora odbywa się natynkowo z wykorzystaniem dołączonej płytki montażowej.

Montaż

Monitor wewnętrzny zasila się dołączonym zasilaczem 18–24 V DC (przewód ok. 120 cm). W komplecie znajdują się przewody połączeniowe z wtyczką pasującą do urządzenia i odizolowanymi końcówkami, które można łatwo połączyć np. za pomocą złączek WAGO – ułatwia to podłączenie monitora ze stacją zewnętrzną oraz z dodatkowymi akcesoriami.

Cały system jest przeznaczony do montażu natynkowego – zarówno panel zewnętrzny, jak i monitor wewnętrzny. Panel zewnętrzny mocuje się w uchwycie montażowym zintegrowanym z daszkiem, który stabilnie przytwierdza urządzenie do ściany lub słupka i jednocześnie chroni kamerę oraz panel dotykowy przed opadami i bezpośrednim nasłonecznieniem.

Dzięki dołączonym przewodom można podłączyć elektrozaczep, zamek magnetyczny, przycisk wyjścia czy zewnętrzny dzwonek.
Dla pełnego bezpieczeństwa producent zaleca, aby instalację elektryczną i końcowe podłączenia wykonał uprawniony elektryk.

Panel zewnętrzny – kąt widzenia i wysokość montażu

Aby twarz osoby stojącej w typowej odległości 0,8–1,2 m od panelu była dobrze widoczna, stację zewnętrzną zaleca się montować na wysokości około 140–150 cm od poziomu gruntu. Taki zakres zapewnia uchwycenie twarzy większości dorosłych oraz wygodny dostęp do przycisku dzwonka i klawiatury kodowej.

Wbudowana kamera oferuje kąt widzenia 120° w poziomie i 60° w pionie, dzięki czemu rejestrowany jest nie tylko pełny obraz twarzy rozmówcy, ale również fragment otoczenia przed furtką czy drzwiami.

Szybki test przed montażem

1. Poproś drugą osobę, by stanęła około 1 m od miejsca planowanego montażu.
2. Przyłóż panel na wysokości 140–150 cm.
3. Sprawdź w podglądzie na monitorze, czy widać całą twarz i górę sylwetki.
4. W razie potrzeby skoryguj wysokość o ±5 cm, aby twarz znajdowała się w centrum kadru.

Wskazówki montażowe

• Unikaj ustawiania obiektywu bezpośrednio na silne źródła światła (np. słońce, reflektory), co poprawi jakość obrazu i działanie trybu nocnego.
• Jeśli furtka ma szeroki słupek, umieść panel bliżej krawędzi od strony podejścia, aby osoba nie musiała się pochylać do kamery.
• Po instalacji wykonaj krótki podgląd w dzień i po zmroku, aby upewnić się, że twarz rozmówcy jest dobrze widoczna w każdych warunkach.

Schemat podłączenia

System wideodomofonowy składa się z dwóch głównych elementów: monitora wewnętrznego i stacji zewnętrznej z klawiaturą i czytnikiem RFID.
Podstawowe połączenie odbywa się dwoma przewodami (2-żyłowe połączenie sygnałowo-zasilające), co zapewnia stabilną komunikację wideo i audio pomiędzy monitorem a panelem zewnętrznym.

Podstawowe połączenia

• Zasilanie monitora: 18–24 V DC z dołączonego zasilacza.
• Połączenie 2-przewodowe: łączy monitor z panelem zewnętrznym – przewodzi zasilanie oraz sygnał audio/wideo.

Dodatkowe elementy, które można podłączyć do stacji zewnętrznej:

• Elektrozaczep (zamek 1) – standardowy rygiel do furtki lub drzwi; zasilany bezpośrednio z panelu.
• Zamek magnetyczny (zamek 2) – mocny elektromagnes stosowany np. w bramach; wymaga dodatkowego zasilacza zgodnie z jego specyfikacją.
• Przycisk wyjścia – montowany od wewnątrz posesji, pozwala otworzyć furtkę bez użycia monitora.
• Zewnętrzny dzwonek (opcjonalnie) – może sygnalizować wywołanie w dodatkowym pomieszczeniu.

Zalecenia instalacyjne

• Długość przewodu pomiędzy monitorem a stacją zewnętrzną może wynosić do 100 m, przy przekroju 2×0,75 mm².
• Dla bezpieczeństwa producent zaleca, aby ostateczne podłączenie zasilania wykonał uprawniony elektryk.
• Router Wi-Fi jest potrzebny tylko w przypadku zdalnej obsługi przez aplikację Tuya/Smart Life; lokalne działanie (monitor - panel) nie wymaga routera.

Ten układ umożliwia proste i czytelne okablowanie – wystarczy podłączyć zasilanie monitora, przewód 2-żyłowy do stacji zewnętrznej i ewentualnie przewody dodatkowych akcesoriów.

Poniżej przedstawiono przykładowe okablowanie systemu wideodomofonowego.

1. Zasilanie (CN17) – podłączenie zasilacza 18–24 V DC do monitora wewnętrznego.

2. Połączenie między monitorem a stacją zewnętrzną (CN6/CN5) – 2-żyłowy przewód zapewniający transmisję wideo, audio i zasilanie panelu zewnętrznego.
3. Zamek elektryczny (CN3) – podłączenie standardowego elektrozaczepu.

4. Zamek magnetyczny (CN4) – podłączenie zamka magnetycznego, który wymaga dodatkowego zasilacza zgodnie ze specyfikacją urządzenia.

Ważne uwagi instalacyjne

• Zworka SW2: decyduje o zasilaniu wyjścia CN3.
• Zworka SW3: odpowiada za ustawienie ID drzwi.
• CN1 – przycisk wyjścia dla zamka 1 (CN3).
• CN2 – przycisk wyjścia dla zamka 2 (CN4).

Złącza do zamków:

• CN3 – podłączenie elektrozaczepu (zamek 1).
• CN4 – podłączenie zamka magnetycznego (zamek 2).
• CN5 – połączenie do monitora wewnętrznego.

Dla bezpieczeństwa zaleca się, aby ostateczne podłączenie zasilania i konfigurację przeprowadził uprawniony elektryk.

Tryb bezpieczeństwa i zarządzanie kodami

Komunikacja wideo

Monitor wewnętrzny pozwala nie tylko zobaczyć, kto stoi przy furtce, ale również od razu podjąć decyzję, co zrobić w danej sytuacji. Podczas rozmowy wideo na ekranie wyświetlają się funkcje umożliwiające m.in. wykonanie zdjęcia, nagranie krótkiego filmu, rozpoczęcie rozmowy czy otwarcie furtki lub bramy. Dostępna jest także opcja odrzucenia połączenia.

W trybie głównym monitor daje szybki dostęp do najważniejszych funkcji systemu – podglądu obrazu z kamery, interkomu (jeśli w systemie działa więcej niż jeden monitor), zapisanych nagrań i trybów pracy („w domu”, „poza domem”, „tryb nocny”). Dzięki temu obsługa jest intuicyjna i czytelna.

Opis funkcji ekranu:

1. Aktualna stacja
2. Czas odliczania (maksymalnie 60 sekund)
3. Godzina
4. Status pamięci i karty SD
5. Regulacja głośności dzwonka
6. Przerwanie połączenia
7. Otwieranie bramy garażowej
8. Otwieranie drzwi
9. Odbierz połączenie
10. Nagrywanie wideo
11. Robienie zdjęcia
12. Regulacja głośności stacji zewnętrznej

Wszystkie parametry systemu można konfigurować bezpośrednio z poziomu 7-calowego monitora dotykowego – aplikacja Tuya/Smart Life służy tylko do obsługi i podglądu.
W menu ustawień dostępne są m.in.:

• Dźwięki wywołania – do wyboru 6 melodii
• Czas trwania dzwonka – regulacja do 60 sekund
• Regulacja głośności – oddzielnie dla kamery i interkomu
• Adres mieszkania i numer piętra – przydatne w większych instalacjach
• Połączenie z Wi-Fi – szybka konfiguracja wbudowanego modułu
• Język menu – możliwość wyboru języka polskiego
• Nagrywanie i pamięć – zapis zdjęć i filmów w pamięci urządzenia lub na karcie microSD
• Detekcja ruchu – nagrywanie obrazu po wykryciu ruchu przed kamerą
• Czas otwarcia furtki i bramy – ustawienie długości impulsu sterującego zamkiem
• Obsługa kamer CCTV – możliwość podłączenia i podglądu dodatkowych kamer
• Funkcja „Nikt w domu” – po jej włączeniu osoba dzwoniąca po 30 sekundach usłyszy komunikat  „please leave the message”

Obsługa przez aplikację Tuya/Smart Life

Wideodomofon można w pełni zintegrować z darmową aplikacją Tuya/Smart Life dostępną na telefony z systemem Android i iOS.
Dzięki temu – nawet przebywając poza domem – masz pełną kontrolę nad tym, kto stoi przed furtką czy drzwiami.
Aplikacja umożliwia odbieranie połączeń wideo, prowadzenie rozmów, otwieranie furtki lub bramy oraz przeglądanie zapisanych zdjęć i nagrań.

Uwaga: aby na telefonie pojawiły się przyciski „Odbierz” i „Odrzuć”, aplikacja Tuya/Smart Life musi być otwarta na ekranie telefonu.
Gdy działa tylko w tle, otrzymasz powiadomienie push i możesz przejść do aplikacji, aby odebrać rozmowę.

System wysyła również powiadomienia push w czasie rzeczywistym – zarówno po naciśnięciu przycisku na panelu zewnętrznym, jak i przy wykryciu ruchu przez kamerę.

Dodatkowym atutem jest możliwość tworzenia inteligentnych scen z innymi urządzeniami Tuya.
W panelu podglądu z domofonu można dodać także inne elementy smart home, np. oświetlenie podjazdu czy gniazdko.
Dzięki temu nie trzeba wychodzić z widoku domofonu, aby włączyć światło, otworzyć bramę czy uruchomić inne urządzenie – wszystko odbywa się w jednym panelu aplikacji.

Funkcje aplikacja Tuya

W widoku podglądu na żywo aplikacja Tuya/Smart Life oferuje wszystkie kluczowe przyciski sterujące w jednym miejscu.
Poniżej zestawienie ikon i ich działania:

1. Przełącz kamerę – zmiana źródła obrazu, np. między domofonem a dodatkowymi kamerami.
2. Włącz/wyłącz dźwięk – odsłuch dźwięku z panelu zewnętrznego.
3. Ustawienia – szybki dostęp do ustawień podglądu i domofonu.
4. Zoom +/- – powiększanie lub pomniejszanie obrazu.
5. Prędkość transmisji (np. 140 KB/s) – podgląd jakości i szybkości połączenia, przydatny zwłaszcza przy korzystaniu z sieci komórkowej.
6. Nagraj wideo – ręczne rozpoczęcie i zatrzymanie nagrania.
7. Schowaj pasek zadań
8. Ołówek / Edycja – możliwość dodania do tego panelu innych urządzeń z aplikacji Tuya (np. przekaźnika do włączania oświetlenia przed domem).
9. Lock – dostęp do sterowania dwoma zamkami podłączonymi do wideodomofonu.
10. Powiadomienia – historia połączeń i podgląd, kto oraz kiedy dzwonił.
11. Wybór koloru czarny/biały – przełączanie trybu obrazu.
12. Zapisane multimedia – szybki dostęp do wykonanych zdjęć i nagrań wideo.
13. Orientacja ekranu pion/poziom – przełączanie widoku w pionie lub poziomie.
14. Zrób zdjęcie – natychmiastowe zapisanie pojedynczego kadru.
15. Zadzwoń – inicjowanie połączenia z monitorem zewnętrznym.
16. Ekran – podgląd na żywo

Możliwość rozbudowy systemu

Ten model pracuje w konfiguracji 1:1 – do jednej stacji zewnętrznej z klawiaturą można podłączyć tylko jeden monitor wewnętrzny. Nie ma możliwości pracy kilku monitorów w ramach jednego zestawu.

Monitor wewnętrzny umożliwia jednak dodanie do 8 zewnętrznych kamer IP/CCTV – podgląd uzyskuje się po prostu poprzez wprowadzenie w monitorze adresów IP kamer. Dzięki temu na ekranie monitora można obserwować jednocześnie obraz z wideodomofonu oraz z innych punktów posesji (np. podjazdu czy ogrodu).

Parametry zapisu i odtwarzania

Wideodomofon rejestruje obraz w rozdzielczości Full HD 1080p (2 MP), wykorzystując kompresję H.264, co pozwala uzyskać wysoką jakość nagrań przy niewielkiej wielkości plików.

• Tryby nagrywania: automatyczne po wykryciu ruchu, w trakcie dzwonienia lub ręcznie – zarówno z monitora, jak i z aplikacji Tuya/Smart Life.
• Rozdzielczość nagrań na karcie microSD: 360p – optymalna do archiwizacji dłuższych zapisów i szybkiego podglądu.
• Liczba klatek: do około 25 fps (zależnie od warunków oświetleniowych).
• Podgląd nagrań: bezpośrednio na monitorze wewnętrznym lub zdalnie w aplikacji Tuya/Smart Life.
• Zrzuty zdjęć: możliwość wykonywania pojedynczych zdjęć podczas rozmowy lub w trybie podglądu.
• Obsługa kart pamięci: microSD o pojemności do 128 GB – nagrania zapisywane lokalnie.

Karty RFID

Panel zewnętrzny ma wbudowany czytnik kart i breloków RFID w standardzie 13,56 MHz (IC), który umożliwia szybkie i wygodne otwieranie furtki lub drzwi bez użycia klucza.

• W zestawie znajdują się fabrycznie zaprogramowane pastylki: 2 żółte (dodawanie nowych kart), 1 czerwona (kasowanie) oraz 2 niebieskie (karty użytkowników).
• Możliwość zapisania maksymalnie 100 kart lub breloków dla każdego zamka.
• Dodawanie i usuwanie kart odbywa się bezpośrednio z panelu zewnętrznego – nie jest potrzebna aplikacja ani komputer.
• Dla bezpieczeństwa można w każdej chwili usunąć pojedyncze karty lub wyczyścić całą listę zapisanych kart.
• Po zbliżeniu zaprogramowanej karty lub pastylki do czytnika, zamek przypisany do tego czytnika (np. furtka) zostaje automatycznie odblokowany.

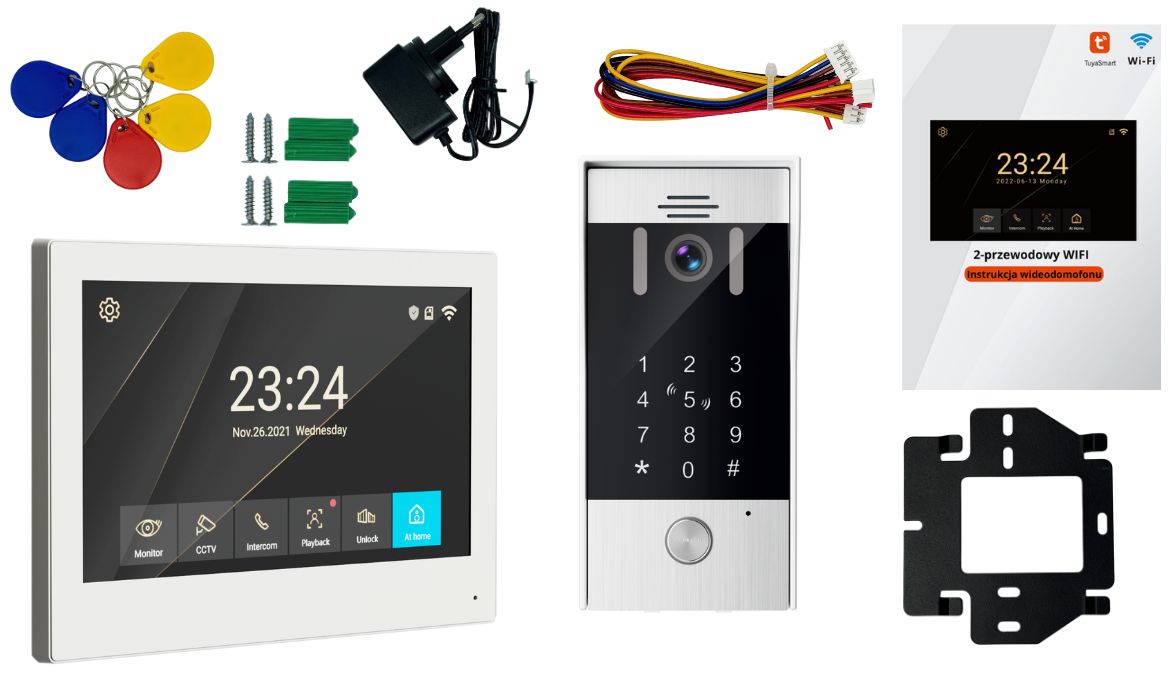

Zawartość zestawu

W komplecie znajdują się wszystkie elementy potrzebne do uruchomienia systemu:

• Monitor wewnętrzny 7" – z wbudowanym modułem Wi-Fi i dotykowym ekranem.
• Panel zewnętrzny z kamerą 2 MP (1080p), klawiaturą kodową i czytnikiem kart RFID 13,56 MHz, w metalowej obudowie z daszkiem (IP65).
• Zasilacz 18–24 V DC – do zasilania monitora (przewód ok. 120 cm).
• Komplet przewodów połączeniowych – z jednej strony wtyk pasujący do urządzenia, z drugiej odizolowane końcówki do łatwego podłączenia np. za pomocą złączek WAGO.
• Pastylki RFID: 2 żółte (dodawanie nowych kart), 1 czerwona (kasowanie), 2 niebieskie (dla użytkowników).
• Akcesoria montażowe – wkręty i kołki do mocowania monitora oraz panelu zewnętrznego.
• Instrukcja w języku polskim z opisem instalacji, konfiguracji kodów i kart RFID.

FAQ – najczęstsze pytania instalacyjne

1. Jakim przewodem połączyć monitor ze stacją zewnętrzną?
   – Wystarczy 2-żyłowy przewód przy długości do ok. 30 m.
   – Przy dłuższych odcinkach (do 100 m) zalecany jest przekrój minimum 2×0,75 mm², aby uniknąć spadków napięcia.

2. Czy domofon wymaga osobnego zasilacza do elektrozaczepu?
   – Dla typowego elektrozaczepu niskoprądowego (do ok. 500 mA) zasilanie zapewnia panel zewnętrzny.
   – W przypadku zamka magnetycznego należy zastosować dodatkowy zasilacz zgodnie z jego specyfikacją.

3. Na jakiej wysokości montować panel zewnętrzny?
   – Rekomendowana wysokość to 140–150 cm od poziomu gruntu – tak, aby kamera (60° w pionie) obejmowała twarz osoby stojącej w odległości 0,8–1,2 m.

4. Czy można samodzielnie podłączyć urządzenie?
   – Wstępne okablowanie można wykonać samodzielnie, ale ostateczne podłączenie zasilania powinien wykonać uprawniony elektryk, aby zapewnić bezpieczeństwo instalacji.

5. Czy można dodać więcej niż jeden monitor lub panel zewnętrzny?
   – Nie, ten model jest przeznaczony do pracy w konfiguracji 1:1 – jedna stacja zewnętrzna i jeden monitor wewnętrzny.

6. Czy można wyłączyć odblokowywanie kodem?
   – Tak, w menu konfiguracyjnym można dezaktywować funkcję odblokowywania hasłem, pozostawiając dostęp wyłącznie przez karty RFID lub z poziomu monitora.

7. Jak działa tryb bezpieczeństwa i alarmowy klawiatury?
   – Po 5 błędnych próbach wpisania hasła:
   • w trybie bezpieczeństwa klawiatura blokuje się na 2 minuty,
   • w trybie alarmowym klawiatura blokuje się na 2 minuty, a dodatkowo uruchamia alarm dźwiękowy (1 min) i wywołuje połączenie na monitor wewnętrzny.

8. Jak długie mogą być przewody pomiędzy monitorem a panelem zewnętrznym?
   – Zalecana maksymalna długość to 100 m, przy zastosowaniu przewodu o przekroju 2×0,75 mm².

9. Czy do działania systemu potrzebny jest router Wi-Fi?
   – Nie, lokalne połączenie między monitorem a panelem działa przewodowo.
   – Router Wi-Fi jest potrzebny tylko w przypadku zdalnej obsługi przez aplikację Tuya/Smart Life.

10. Ile haseł i kart można zaprogramować?
    – Można ustawić maksymalnie 100 haseł (4–8 cyfr) oraz 100 kart/breloków RFID dla każdego zamka.

Parametry techniczne

Monitor wewnętrzny

• Wyświetlacz: 7" dotykowy, kolorowy
• Rozdzielczość ekranu: 1024 × 600
• Zasilanie: 18–24 V DC (zasilacz w zestawie, przewód ok. 120 cm)
• Łączność: 2-żyłowe połączenie przewodowe ze stacją zewnętrzną + Wi-Fi 2,4 GHz (brak obsługi 5 GHz)
• Funkcje: interkom, podgląd na żywo, rozmowy wideo, nagrywanie zdjęć i wideo, detekcja ruchu
• Obsługa kart pamięci: microSD do 128 GB
• Wymiary: 177 × 120 × 23 mm (szer. × wys. × gł.)
• Montaż: natynkowy, panel montażowy w zestawie

Panel zewnętrzny

• Kamera: 2 MP, rozdzielczość Full HD 1080p
• Kąt widzenia: 120° (poziomo) / 60° (pionowo)
• Tryb nocny: diody IR
• Klawiatura kodowa: możliwość zaprogramowania do 100 haseł (4–8 cyfr) na każdy zamek; możliwość dezaktywacji odblokowywania hasłem
• Tryby ochrony: bezpieczeństwa (blokada klawiatury na 2 min po 5 błędnych próbach) i alarmowy (blokada + 1-min alarm + wywołanie monitora)
• Czytnik RFID: 13,56 MHz (IC), maksymalnie 100 kart/breloków na każdy zamek
• Obsługa dwóch zamków: Zamek 1 (elektrozaczep) – zasilany z panelu (CN3), Zamek 2 (magnetyczny) – wymaga dodatkowego zasilacza (CN4)
• Złącza przycisku wyjścia: CN1 (zamek 1), CN2 (zamek 2)
• Ustawienie ID drzwi: SW3 (zworka założona – ID=2, zdjęta – ID=1)
• Zakres temperatur pracy: –10 °C do +50 °C
• Zasilanie: 18–24 V DC (z monitora)
• Klasa szczelności: IP65 – odporność na deszcz i śnieg
• Wymiary: 147 × 56 × 37 mm (szer. × wys. × gł.)

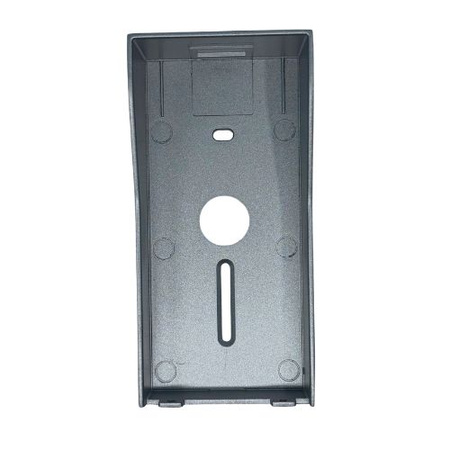

• Montaż: natynkowy, w komplecie osłona z daszkiem
• Obsługa dodatkowych kamer IP/CCTV: do 8 kamer, konfiguracja poprzez wpisanie adresów IP w menu monitora.
