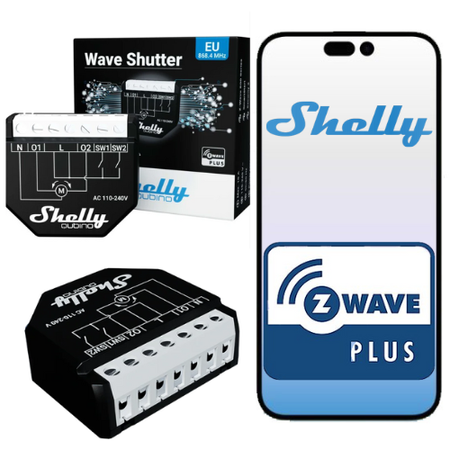

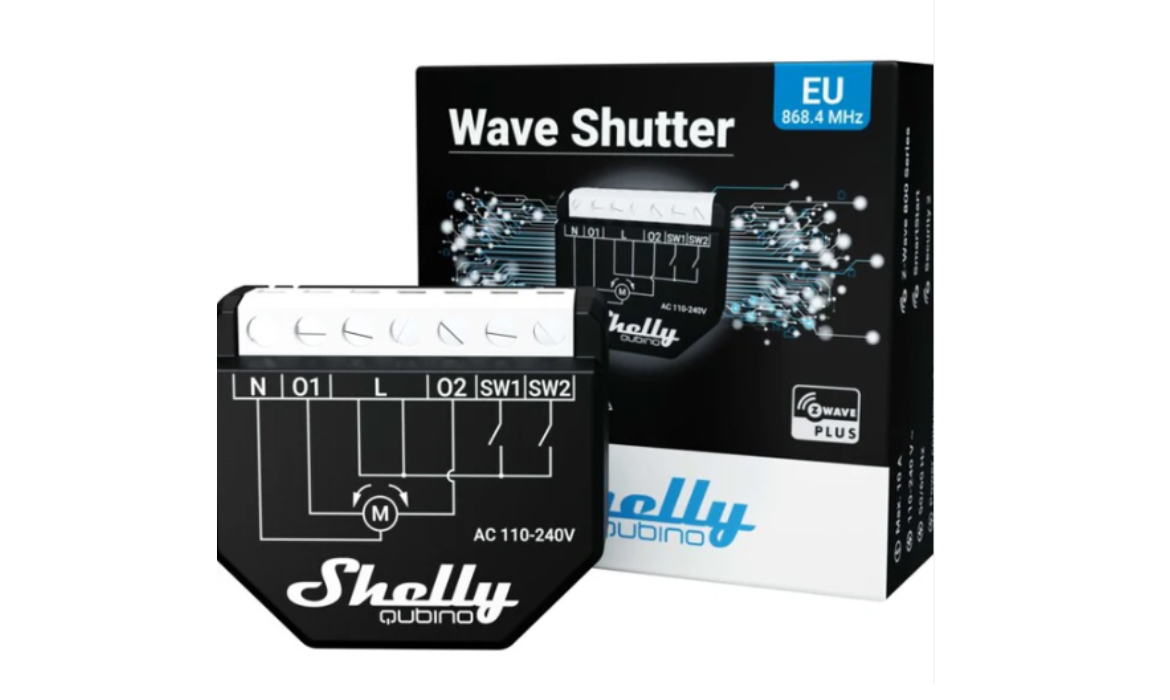

Shelly Wave Shutter – sterownik rolet i żaluzji Z-Wave z pomiarem energii

Shelly Wave Shutter to moduł Z-Wave przeznaczony do zdalnego sterowania roletami, żaluzjami fasadowymi (venetian), markizami oraz innymi dwukierunkowymi silnikami AC (góra/dół). Urządzenie może być obsługiwane zarówno z poziomu systemu smart home (przez bramkę Z-Wave), jak i lokalnie – za pomocą przycisków lub przełączników podłączonych do wejść SW1 i SW2.

Urządzenie wymaga centrali (bramki) Z-Wave do pracy w systemie smart home i komunikacji z aplikacją.

Moduł oferuje pomiar zużycia energii podłączonego napędu, dzięki czemu możesz monitorować pracę silnika i jego pobór mocy. Dodatkowo Shelly Wave Shutter posiada zabezpieczenia przeciążeniowe i termiczne, które zwiększają bezpieczeństwo instalacji.

Dla poprawnego działania i precyzyjnego sterowania pozycją rolet urządzenie wykorzystuje procedurę kalibracji, podczas której uczy się położeń krańcowych napędu. Producent zaleca stosowanie silników z mechanicznymi lub elektronicznymi wyłącznikami krańcowymi, ustawionymi prawidłowo przed podłączeniem modułu.

Najważniejsze informacje:

• Wymagana centrala / bramka Z-Wave – urządzenie nie działa samodzielnie
• Sterowanie roletami, żaluzjami (venetian), markizami oraz innymi silnikami AC góra/dół
• Komunikacja w systemie Z-Wave (868,4 MHz) z obsługą zabezpieczeń S0 / S2
• Możliwość pracy w trybie Shutter oraz Venetian (regulacja kąta lameli)
• Wbudowany pomiar zużycia energii (W) podłączonego napędu
• Kalibracja położeń krańcowych dla dokładnego pozycjonowania rolety
• Obsługa sterowania lokalnego przez przyciski lub przełączniki SW1 / SW2
• Konfiguracja dla przycisków monostabilnych i przełączników bistabilnych
• Zabezpieczenia przed przeciążeniem i przegrzaniem z automatycznym odcięciem
• Funkcja Z-Wave Repeater zwiększająca zasięg sieci
• Kompaktowe wymiary 37 × 42 × 16 mm ułatwiające montaż
• Zasilanie 110–240 V AC – standardowe dla napędów roletowych

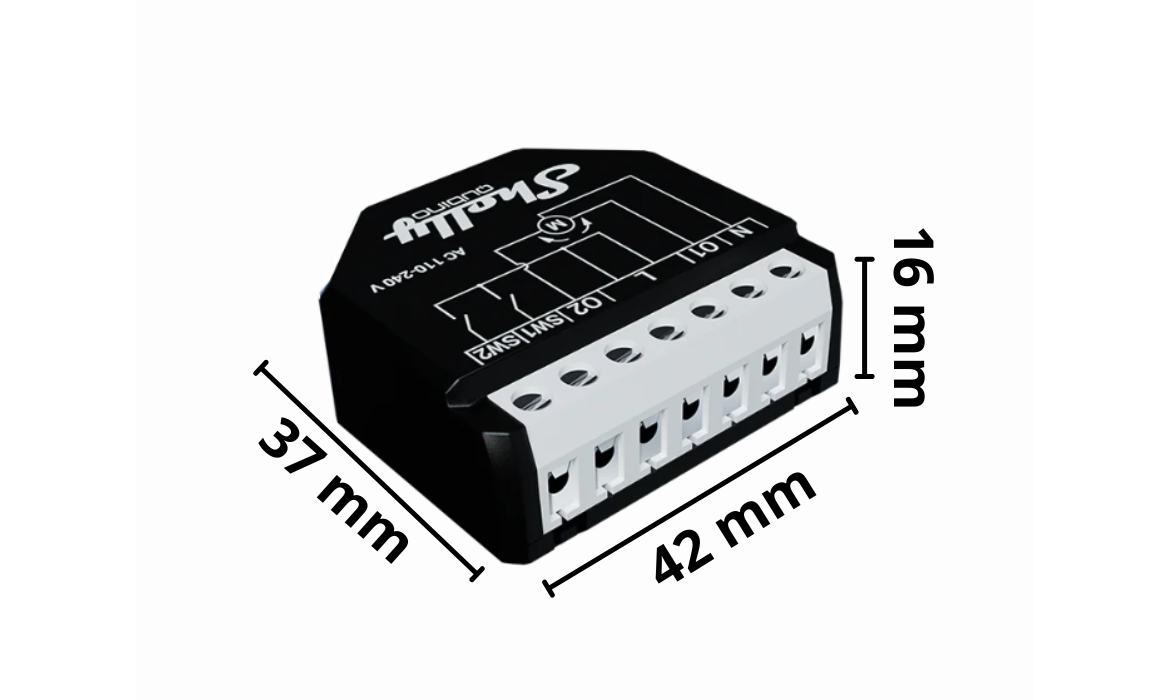

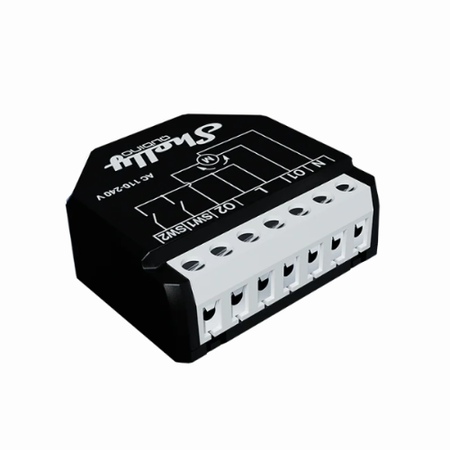

Wymiary i montaż

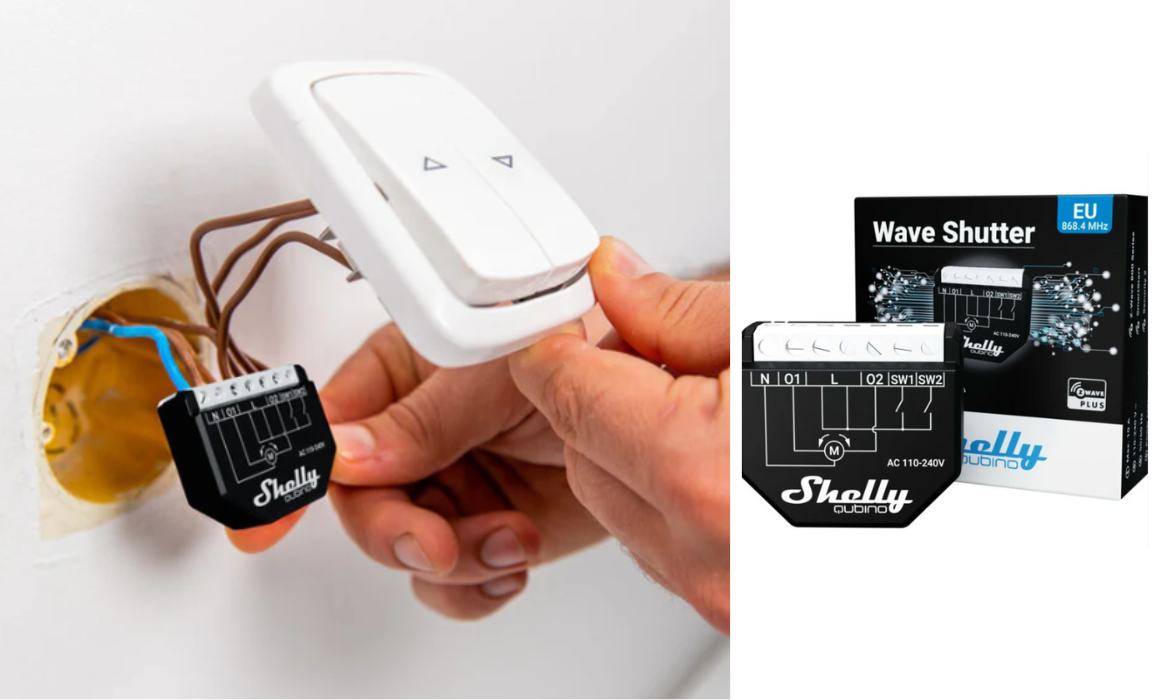

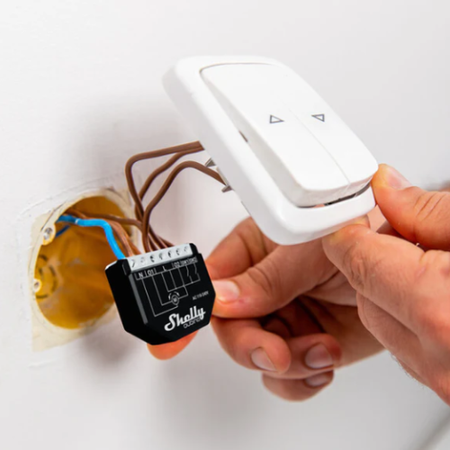

Shelly Wave Shutter posiada kompaktową obudowę o wymiarach 37 × 42 × 16 mm, dzięki czemu może być montowany w miejscach o ograniczonej przestrzeni instalacyjnej. Niewielki rozmiar modułu pozwala na jego instalację w puszkach instalacyjnych, za przełącznikami ściennymi lub w pobliżu napędu rolety, bez konieczności modyfikowania istniejącej instalacji.

Urządzenie przeznaczone jest do stałego montażu przewodowego i wykorzystuje zaciski śrubowe. Shelly Wave Shutter pracuje w instalacjach roletowych zasilanych napięciem 110–240 V AC i jest przeznaczony do użytku wewnętrznego, w typowych warunkach domowych i komercyjnych.

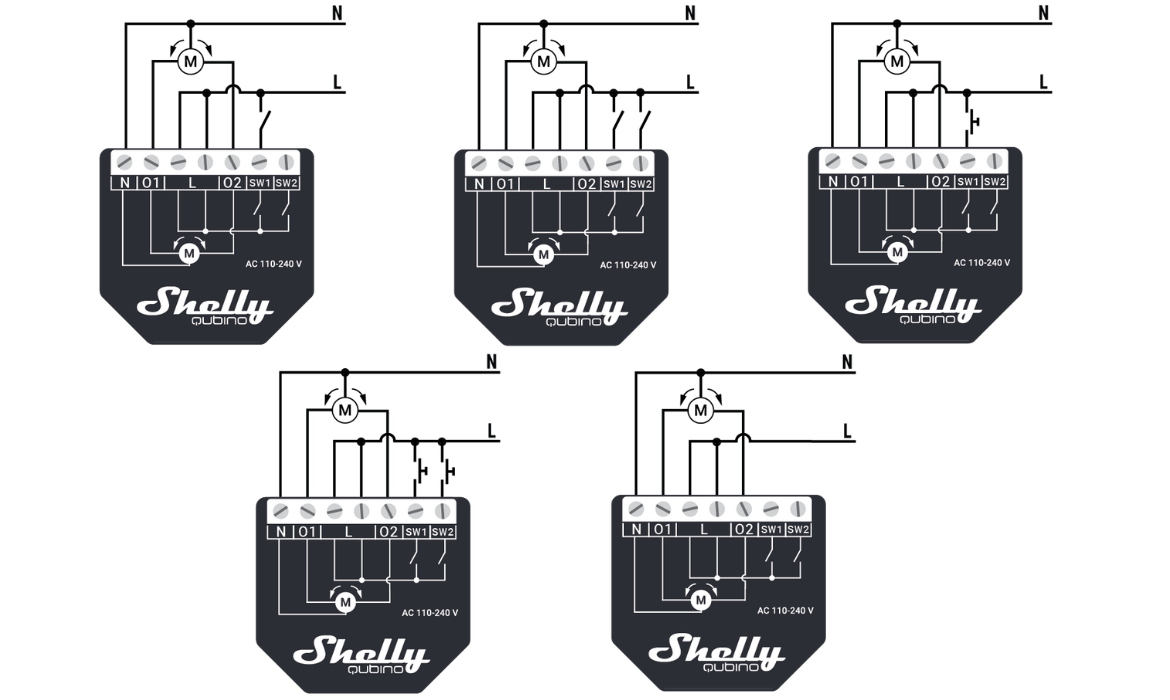

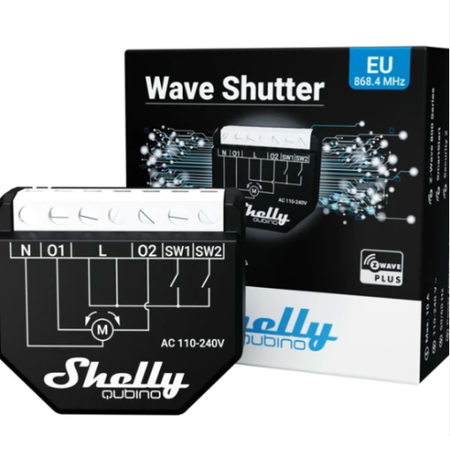

Schemat podłączenia

Shelly Wave Shutter podłącza się do silnika rolety lub żaluzji 230 V AC i umożliwia sterowanie jego ruchem góra / dół. Zasilanie urządzenia oraz napędu realizowane jest przez zaciski L i N, natomiast wyjścia O1 i O2 odpowiadają za kierunek pracy silnika.

Wejścia SW1 i SW2 pozwalają na podłączenie lokalnych przycisków lub przełączników ściennych, dzięki czemu roletą można sterować także ręcznie. Urządzenie współpracuje z silnikami wyposażonymi w wyłączniki krańcowe i po podłączeniu wymaga wykonania kalibracji, aby umożliwić precyzyjne pozycjonowanie.

Podłączenie należy wykonać zgodnie z zasadami bezpieczeństwa dla instalacji 110–240 V AC.

Kalibracja położeń krańcowych

Aby Shelly Wave Shutter działał poprawnie i umożliwiał precyzyjne sterowanie pozycją rolety lub żaluzji, konieczne jest wykonanie procedury kalibracji. Podczas kalibracji urządzenie automatycznie uczy się położeń krańcowych napędu, wykorzystując wyłączniki krańcowe silnika.

Kalibrację można uruchomić z poziomu systemu Z-Wave, przyciskiem podłączonym do wejścia SW1 lub za pomocą przycisku serwisowego na obudowie. Proces jest w pełni automatyczny i polega na wykonaniu kilku cykli ruchu góra–dół. Po jego zakończeniu możliwe jest dokładne pozycjonowanie rolety oraz – w przypadku żaluzji weneckich – regulacja kąta lameli.

Dla prawidłowej kalibracji wymagany jest silnik wyposażony w mechaniczne lub elektroniczne wyłączniki krańcowe, ustawione poprawnie przed rozpoczęciem procesu.

Sterowanie lokalne

Shelly Wave Shutter umożliwia lokalne sterowanie roletą lub żaluzją za pomocą przycisków lub przełączników ściennych podłączonych do wejść SW1 i SW2. Dzięki temu urządzenie może być obsługiwane w tradycyjny sposób, nawet bez użycia aplikacji.

Moduł obsługuje zarówno przyciski monostabilne, jak i przełączniki bistabilne, a sposób ich działania można dopasować w ustawieniach systemu Z-Wave. Krótkie naciśnięcie uruchamia ruch rolety w górę lub w dół, natomiast kolejne naciśnięcie zatrzymuje napęd, co pozwala na wygodne i intuicyjne sterowanie.

Zdalne sterowanie i integracja z systemem Z-Wave

Shelly Wave Shutter po dodaniu do centrali Z-Wave umożliwia zdalne sterowanie roletami i żaluzjami z poziomu aplikacji systemu smart home. Użytkownik może w prosty sposób podnosić, opuszczać oraz zatrzymywać roletę, a po wykonaniu kalibracji również ustawiać jej dokładną pozycję.

Urządzenie jest zgodne z systemem Z-Wave i współpracuje z popularnymi bramkami obsługującymi ten standard. Dzięki funkcji Z-Wave Repeater moduł dodatkowo wzmacnia sygnał sieci, poprawiając stabilność komunikacji pomiędzy urządzeniami w całym domu.

Zastosowanie

Shelly Wave Shutter przeznaczony jest do sterowania roletami, żaluzjami fasadowymi i weneckimi, markizami oraz innymi urządzeniami wykorzystującymi dwukierunkowe silniki AC. Sprawdzi się zarówno w instalacjach domowych, jak i w mniejszych obiektach komercyjnych, takich jak biura, apartamenty czy lokale usługowe.

Moduł umożliwia modernizację istniejących instalacji roletowych, zachowując możliwość lokalnego sterowania przyciskami oraz dodając funkcję zdalnej obsługi i automatyzacji w systemie Z-Wave. Dzięki precyzyjnemu pozycjonowaniu i pomiarowi energii urządzenie dobrze sprawdza się w instalacjach, gdzie istotna jest kontrola pracy napędu i komfort użytkowania.

Dane techniczne

• Model: Shelly Wave Shutter EU
• Kod produktu: QNSH-001P10EU
• Typ urządzenia: sterownik rolet i żaluzji Z-Wave
• Wymagana centrala: Z-Wave (bramka nie wchodzi w skład zestawu)
• Zasilanie: 110–240 V AC ±10%
• Maksymalne napięcie przełączania: 240 V AC
• Maksymalny prąd przełączania: 10 A na kanał
• Sterowanie silnikiem: dwukierunkowy silnik AC (góra / dół)
• Pomiar mocy: tak (W)
• Zabezpieczenie przeciążeniowe: tak
• Zabezpieczenie termiczne: tak
• Tryby pracy: Shutter / Venetian
• Wejścia sterujące: 2 × SW (SW1, SW2)
• Obsługiwane typy przycisków: monostabilne i bistabilne
• Komunikacja: Z-Wave (868,4 MHz)
• Zabezpieczenia Z-Wave: S0, S2 Unauthenticated, S2 Authenticated
• Funkcja repeatera: tak (Z-Wave Repeater)
• Zasięg komunikacji: do 40 m w pomieszczeniach
• Pobór mocy własny: < 0,3 W
• Procesor: Z-Wave S800
• Wymiary: 37 × 42 × 16 mm
• Montaż: stały, przewodowy
• Zaciski: śrubowe
• Przekrój przewodów: 0,5–1,5 mm²
• Moment dokręcania zacisków: 0,4 Nm
• Temperatura pracy: –20°C do +40°C
• Wilgotność pracy: 30–70% RH
• Kolor obudowy: czarny
• Materiał obudowy: tworzywo sztuczne

Zawartość zestawu

• Moduł  Shelly Wave Shutter EU
• Instrukcja obsługi w języku polskim
• Oryginalne opakowanie producenta
