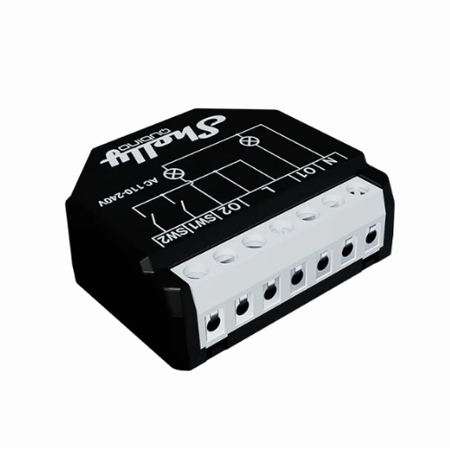

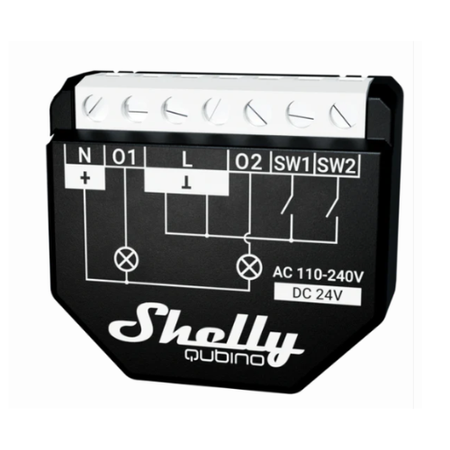

Shelly Wave 2PM – inteligentny przekaźnik Z-Wave do sterowania dwoma obwodami i pomiaru energii

Ten kompaktowy przekaźnik Z-Wave umożliwia niezależne sterowanie dwoma obwodami elektrycznymi oraz monitorowanie zużycia energii – osobno dla każdego wyjścia i łącznie. To praktyczne rozwiązanie dla osób, które chcą połączyć tradycyjne sterowanie z włącznika z wygodą kontroli z aplikacji w systemie smart home.

Urządzenie współpracuje z przełącznikami i przyciskami, dzięki czemu nie wymaga zmiany przyzwyczajeń domowników, a jednocześnie pozwala korzystać z automatyzacji, timerów oraz zdalnego włączania i wyłączania urządzeń. Sprawdzi się w instalacjach domowych, mieszkaniach na wynajem, biurach i małych lokalach usługowych.

Ważne: do działania wymagana jest centrala Z-Wave. Dostępne funkcje, sposób sterowania oraz prezentacja danych zależą od używanej centrali i jej oprogramowania.

Najważniejsze informacje:

• Do działania wymagana bramka Z-Wave
• Zakres dostępnych funkcji zależny od użytej centrali
• Zdalne sterowanie dwoma obwodami ON / OFF w systemie Z-Wave
• Niezależna kontrola każdego obwodu
• Kontrola oświetlenia, wentylatorów, grzejników IR i innych urządzeń
• Sterowanie z aplikacji systemu Z-Wave
• Współpraca z klasycznym włącznikiem lub przyciskiem
• Jednoczesne sterowanie lokalne i zdalne
• Pomiar zużycia energii dla każdego obwodu i łącznie
• Automatyczne włączanie i wyłączanie po czasie
• Konfigurowalne zachowanie po zaniku zasilania
• Komunikacja Z-Wave (EU 868,4 MHz)
• Pełni funkcję repeatera Z-Wave
• Zabezpieczenie przed przegrzaniem i nadprądem
• Powiadomienia o zdarzeniach w systemie Z-Wave
• Zasilanie 110–240 V AC lub 24 V DC
• Kompaktowa obudowa ułatwiająca montaż
• Wymiary urządzenia: 37 × 42 × 16 mm

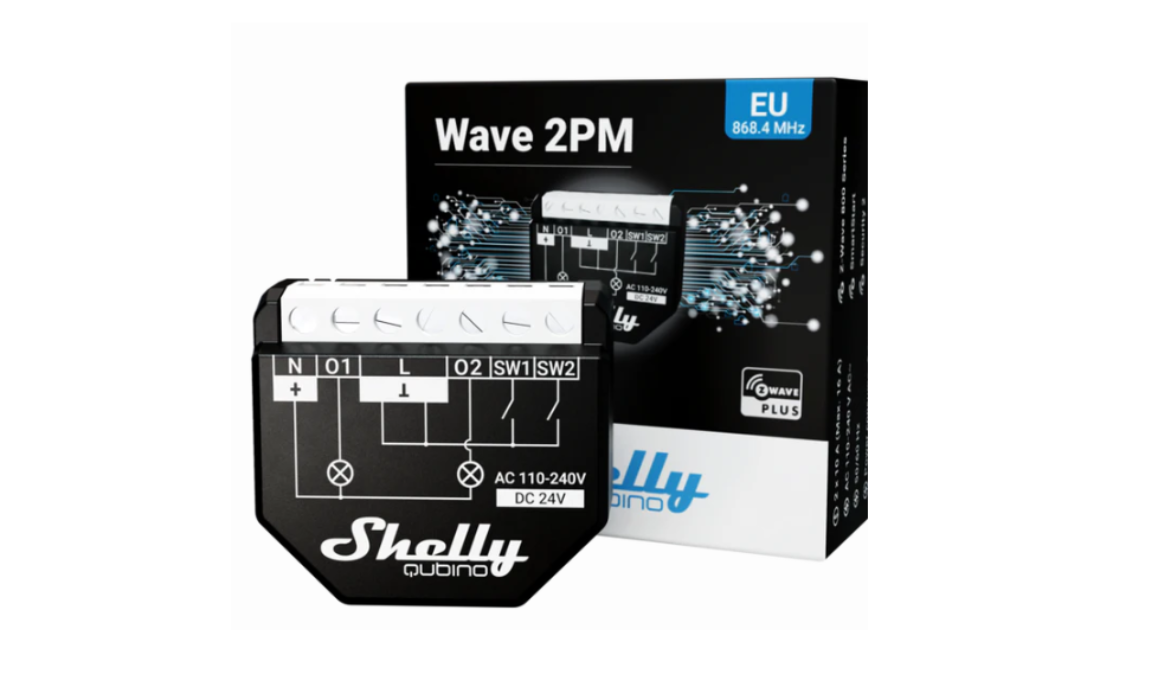

Zdalne sterowanie i kompaktowy rozmiar

Urządzenie umożliwia zdalne sterowanie dwoma obwodami z aplikacji systemu Z-Wave, a jednocześnie pozwala zachować lokalne sterowanie z klasycznego włącznika lub przycisku. Dzięki temu łączy wygodę obsługi z telefonu z codziennym, znanym sposobem korzystania z instalacji.

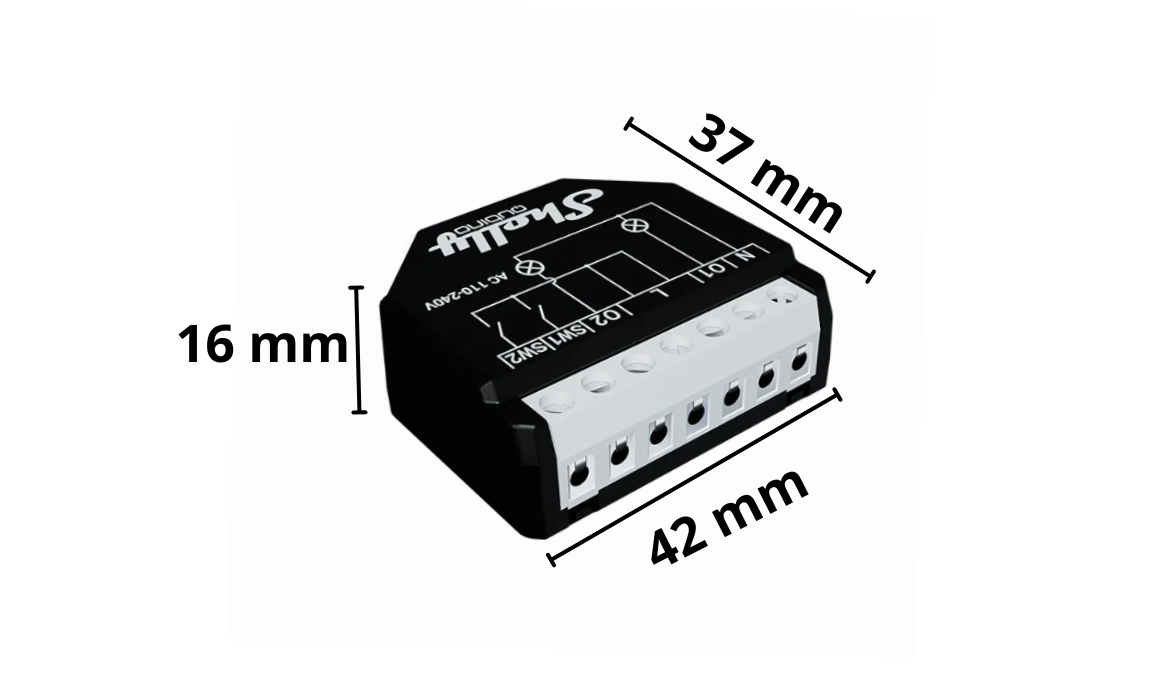

Kompaktowa obudowa o wymiarach 37 × 42 × 16 mm ułatwia montaż w instalacji, także tam, gdzie ilość miejsca jest ograniczona. Niewielki rozmiar sprawia, że moduł można zastosować w wielu scenariuszach bez ingerencji w estetykę ani rozbudowy instalacji.

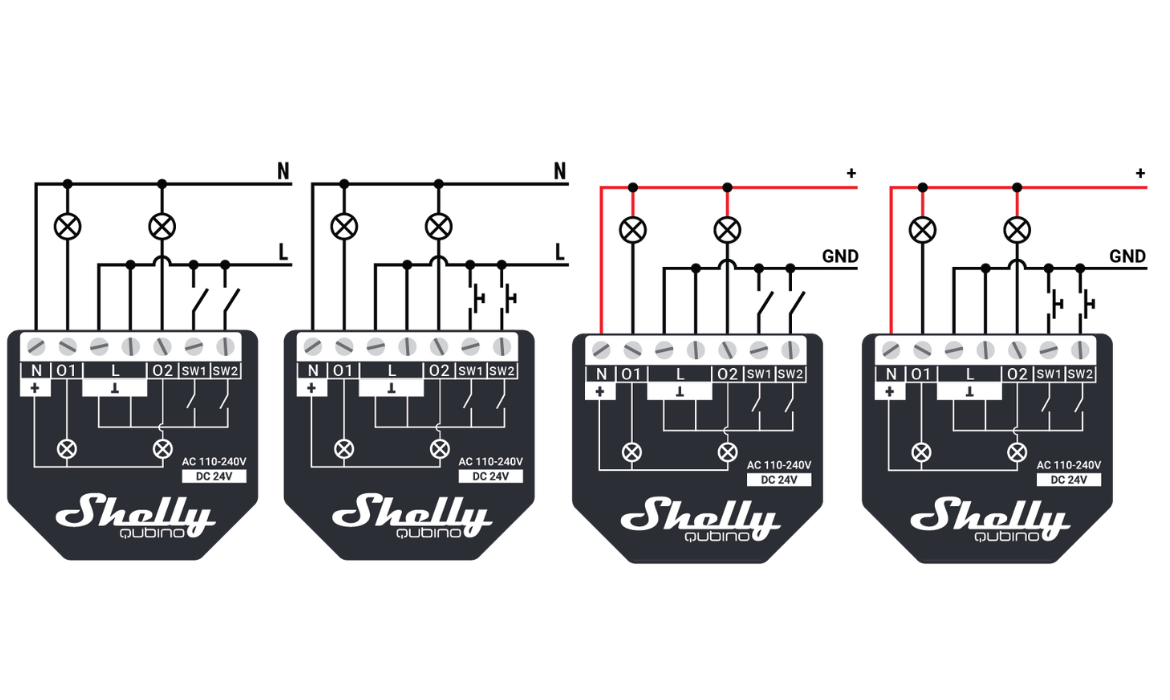

Schemat podłączenia – zasilanie AC lub DC

Urządzenie oferuje czytelny i elastyczny schemat podłączenia, który pozwala dopasować je do różnych instalacji – zarówno zasilanych napięciem sieciowym, jak i niskonapięciowym.

• Zasilanie AC 110–240 V – klasyczne instalacje oświetleniowe i urządzenia sieciowe
• Zasilanie DC 24 V – instalacje niskonapięciowe
• Dwa niezależne wyjścia (O1, O2) – osobne sterowanie dwoma obwodami
• Wejścia SW1 i SW2 – podłączenie włączników lub przycisków
• Wspólny neutralny (N) lub masa (GND) – uproszczone okablowanie

Dzięki temu jeden moduł może obsługiwać dwa obciążenia jednocześnie, zachowując zarówno sterowanie lokalne, jak i kontrolę zdalną w systemie Z-Wave, bez konieczności stosowania dodatkowych elementów.

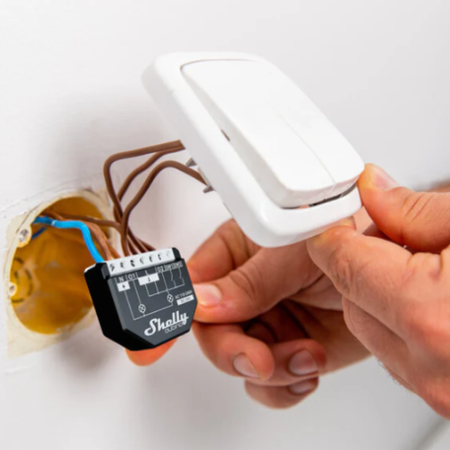

Sterowanie lokalne – włączniki i przyciski

Urządzenie pozwala na wygodne, codzienne sterowanie z wykorzystaniem klasycznych włączników ściennych lub przycisków, bez konieczności korzystania z aplikacji. Każdy z dwóch obwodów może być obsługiwany niezależnie, dzięki czemu instalacja zachowuje znany i intuicyjny sposób działania.

Moduł współpracuje zarówno z przełącznikami bistabilnymi, jak i z przyciskami dzwonkowymi. Każda zmiana stanu włącznika powoduje natychmiastową reakcję przekaźnika, dokładnie tak, jak w tradycyjnej instalacji elektrycznej. Sterowanie lokalne działa równolegle ze sterowaniem zdalnym, więc światło lub inne urządzenie można włączyć zarówno z klawisza na ścianie, jak i z poziomu systemu smart home.

Dzięki temu rozwiązaniu inteligentne funkcje nie komplikują codziennego użytkowania. System pozostaje wygodny dla wszystkich domowników, a automatyka działa w tle, zwiększając komfort bez zmiany przyzwyczajeń.

Zdalne sterowanie i automatyzacje

Urządzenie umożliwia zdalne sterowanie dwoma obwodami z poziomu aplikacji systemu Z-Wave, dając pełną kontrolę nad oświetleniem lub innymi urządzeniami – niezależnie od tego, czy jesteś w domu, czy poza nim. Wszystkie polecenia realizowane są przez centralę Z-Wave, co zapewnia spójne działanie z pozostałymi elementami inteligentnego domu.

Dzięki wsparciu automatyzacji możliwe jest tworzenie scen i reguł czasowych, takich jak automatyczne włączanie lub wyłączanie urządzeń po określonym czasie, o wybranej godzinie lub w zależności od innych zdarzeń w systemie. Pozwala to ograniczyć zużycie energii, zwiększyć wygodę oraz zautomatyzować codzienne czynności bez ręcznej obsługi.

Zdalne sterowanie działa równolegle z obsługą lokalną, dlatego automatyka nie zastępuje tradycyjnego sterowania, lecz je uzupełnia. Całość tworzy elastyczny system, który można stopniowo rozbudowywać i dopasowywać do własnych potrzeb wraz z możliwościami używanej centrali Z-Wave.

Dane techniczne

• Model: Wave 2PM
• Technologia komunikacji: Z-Wave (EU 868,4 MHz)
• Wymagana centrala: Z-Wave
• Bezpieczeństwo Z-Wave: Unsecure, S0, S2 Unauthenticated, S2 Authenticated
• Procesor: Z-Wave S800
• Zasilanie: 110–240 V AC / 24 V DC ±10%
• Pobór mocy własny: < 0,3 W
• Liczba kanałów: 2
• Typ wyjść: przekaźnikowe ON / OFF
• Maksymalne napięcie przełączania AC: 240 V
• Maksymalny prąd przełączania AC: 10 A na kanał, 16 A łącznie, 18 A łącznie (szczytowo)
• Maksymalne napięcie przełączania DC: 30 V
• Maksymalny prąd przełączania DC: 10 A
• Pomiar mocy: tak (W)
• Pomiar energii: tak (kWh)
• Sterowanie lokalne: włącznik bistabilny, przycisk monostabilny
• Automatyzacje: timery Auto ON / Auto OFF, sceny (zależne od centrali)
• Z-Wave repeater: tak
• Zasięg komunikacji: do 40 m w pomieszczeniach (zależnie od warunków)
• Zabezpieczenie przed przegrzaniem: tak
• Zabezpieczenie nadprądowe: tak
• Zabezpieczenie nadnapięciowe: tak
• Powiadomienia alarmowe: tak, do centrali Z-Wave
• Wymiary (W × S × G): 37 × 42 × 16 mm
• Temperatura pracy: –20°C do +40°C
• Wilgotność pracy: 30–70% RH
• Maksymalna wysokość instalacji: 2000 m
• Typ zacisków: śrubowe

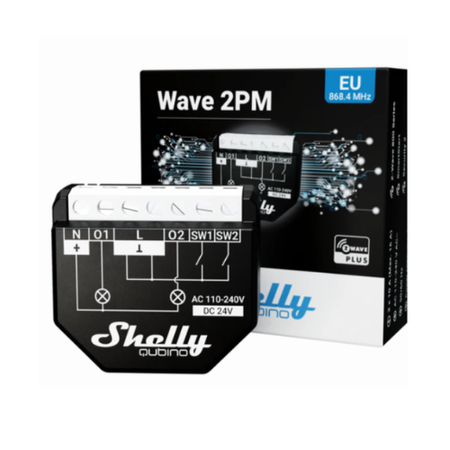

Zaartość zestawu

• Moduł Shelly Wave 2PM
• Instrukcja obsługi w języku polskim
• Oryginalne opakowanie producenta
