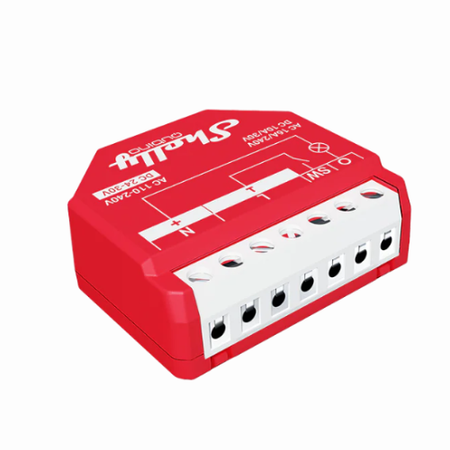

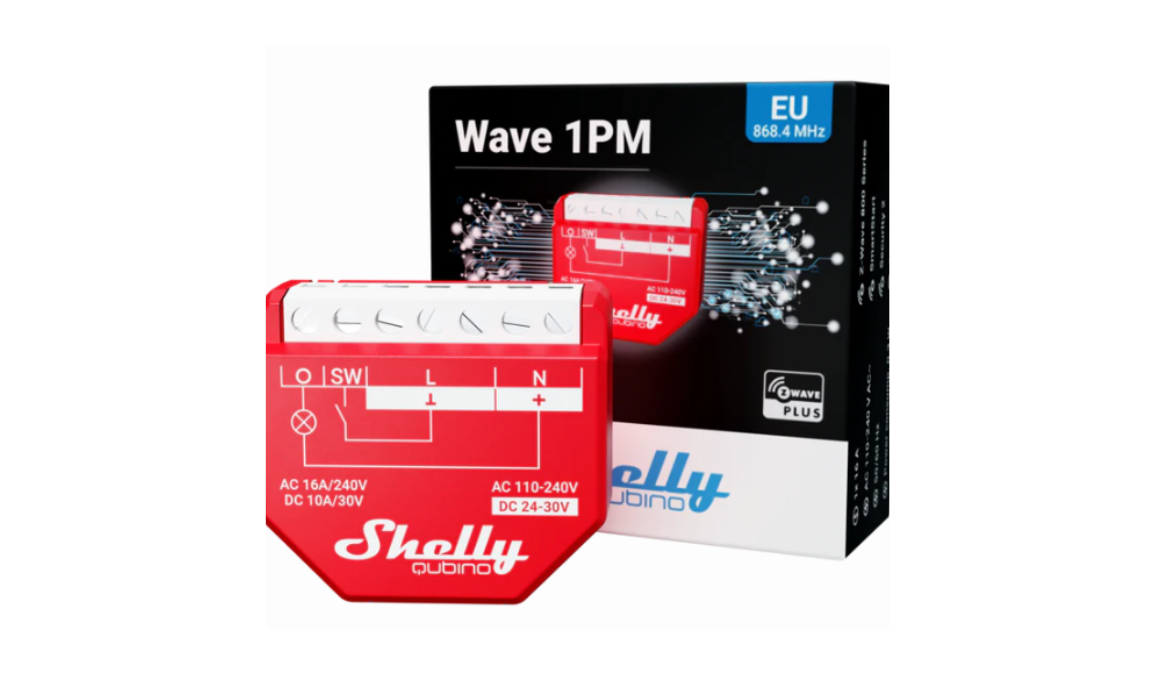

Shelly Wave 1PM – 1-kanałowy przekaźnik Z-Wave z pomiarem mocy (16 A)

Shelly Wave 1PM to kompaktowy, jednokanałowy przekaźnik Z-Wave przeznaczony do zdalnego sterowania jednym obwodem elektrycznym, takim jak oświetlenie, wentylator sufitowy czy grzejnik IR. Umożliwia włączanie i wyłączanie urządzeń z aplikacji oraz pomiar zużycia energii, dzięki czemu zapewnia pełną kontrolę nad działaniem i poborem prądu.

Moduł współpracuje z klasycznymi przełącznikami i przyciskami, pozwalając zachować tradycyjne sterowanie ścienne, a jednocześnie dodać funkcje inteligentnego domu. Dzięki technologii Z-Wave, zabezpieczeniom S2, wbudowanej funkcji repeatera oraz ochronie przed przegrzaniem i nadprądem, Wave 1PM sprawdzi się zarówno w instalacjach domowych, jak i komercyjnych.

Wymagana bramka Z-Wave: Shelly Wave 1PM do działania potrzebuje kontrolera (gateway) Z-Wave. Dostępne funkcje, automatyzacje oraz sposób prezentacji danych (np. wykresy, raporty mocy) zależą od modelu i możliwości bramki, a nie od samego przekaźnika.

Najważniejsze informacje:

• Zdalne sterowanie jednym obwodem ON / OFF z aplikacji systemu Z-Wave
• Możliwość kontroli oświetlenia, wentylatora lub grzejnika IR
• Wbudowany pomiar mocy (W) oraz energii (kWh)
• Obsługa obciążeń do 16 A przy 230 V AC
• Zasilanie zarówno 110–240 V AC, jak i 24–30 V DC
• Współpraca z klasycznym włącznikiem ściennym lub przyciskiem
• Każda zmiana stanu włącznika może zmieniać stan przekaźnika
• Urządzenie działa w technologii Z-Wave Plus - wymagana centrala Z-Wave
• Wsparcie dla bezpieczeństwa S2 (Authenticated / Unauthenticated)
• Pełni funkcję repeatera Z-Wave, wzmacniając sygnał sieci
• Możliwość ustawienia automatycznego włączania lub wyłączania po czasie
• Konfigurowalne zachowanie po zaniku i powrocie zasilania
• Wybór logiki przekaźnika NO lub NC
• Wbudowane zabezpieczenie przed przegrzaniem
• Ochrona instalacji dzięki zabezpieczeniu nadprądowemu
• Automatyczne wysyłanie powiadomień do bramki Z-Wave
• Kompaktowa obudowa ułatwiająca montaż w puszce instalacyjnej
• Niewielkie wymiary 37 × 42 × 16 mm ułatwiające instalację
• Do działania wymagana bramka Z-Wave
• Zakres dostępnych funkcji zależy od możliwości użytej bramki, nie przekaźnika

Zdalne sterowanie i kompaktowy rozmiar

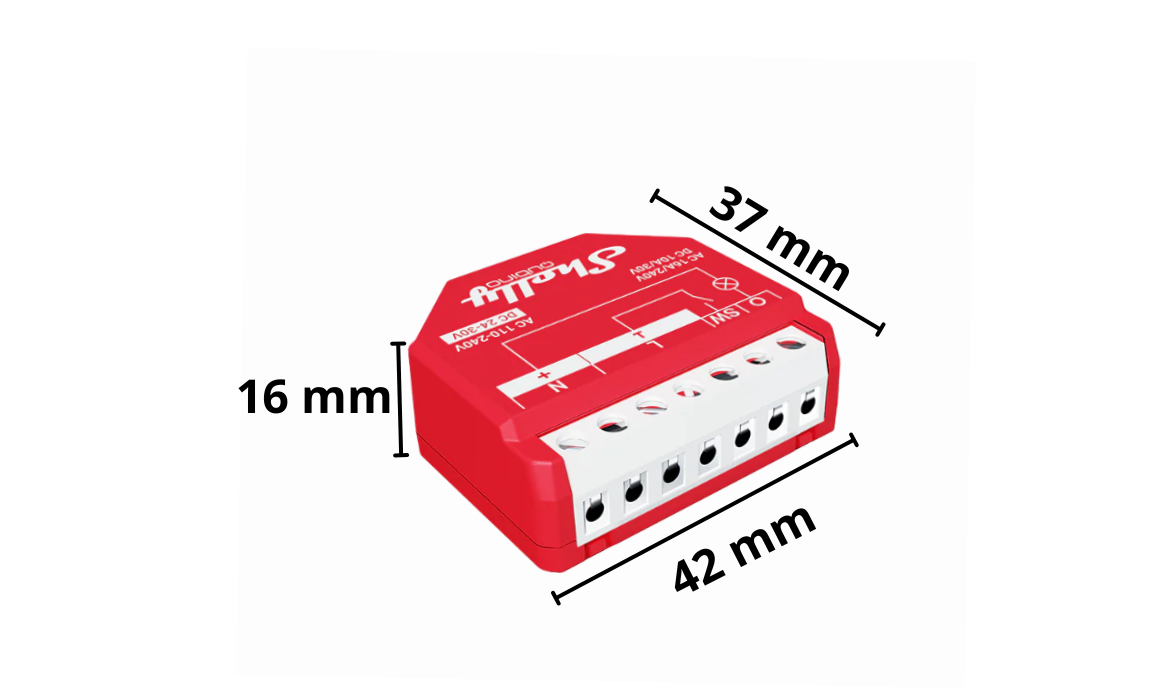

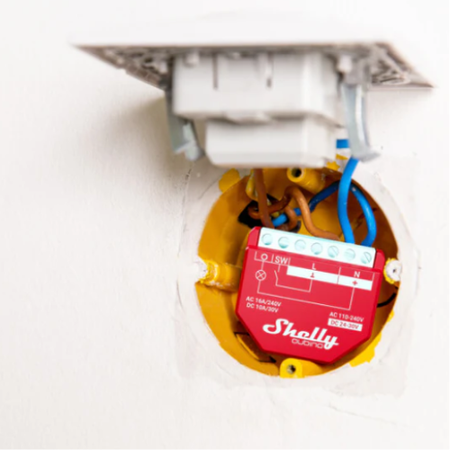

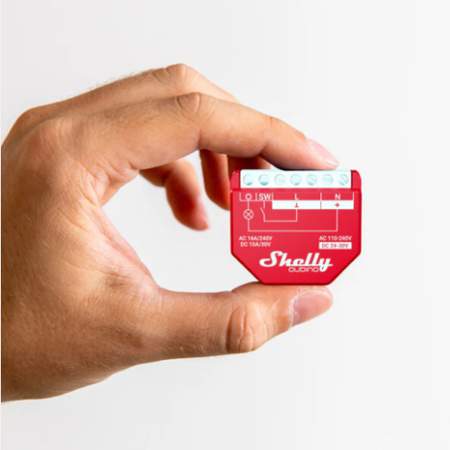

Shelly Wave 1PM umożliwia zdalne sterowanie jednym obwodem z poziomu aplikacji systemu Z-Wave, zapewniając wygodny dostęp do światła lub urządzenia z dowolnego miejsca. Dzięki kompaktowym wymiarom 37 × 42 × 16 mm moduł jest przystosowany do montażu w puszce lub obudowie instalacyjnej, co pozwala zachować estetykę instalacji bez ingerencji w wygląd pomieszczenia.

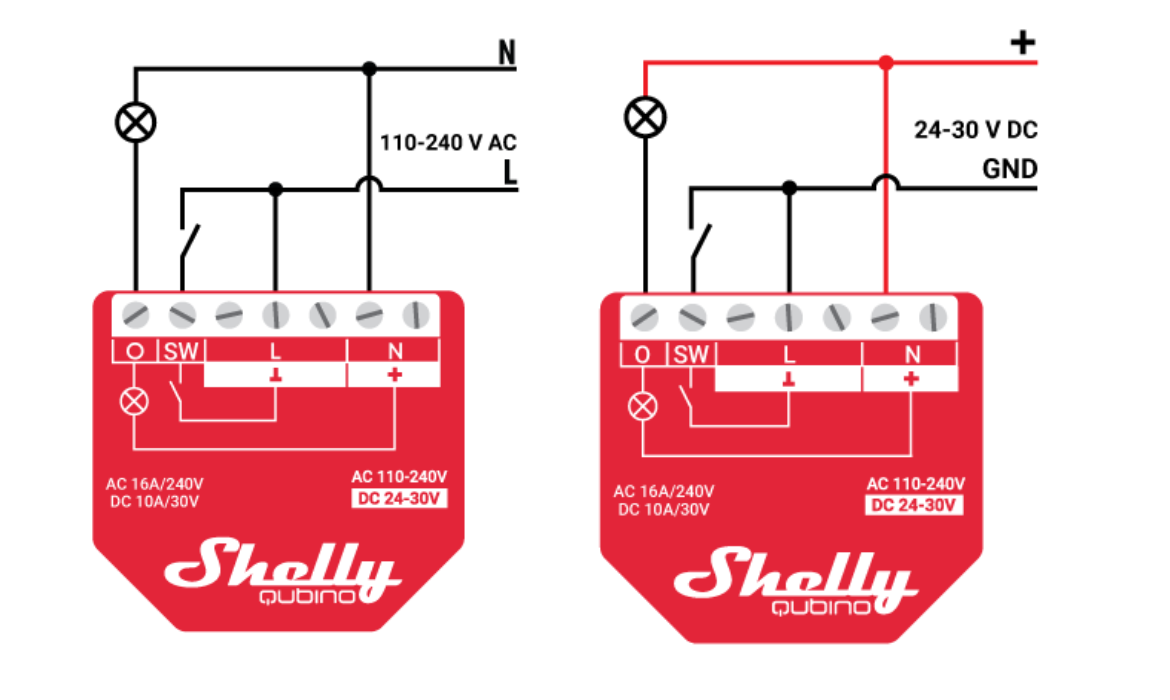

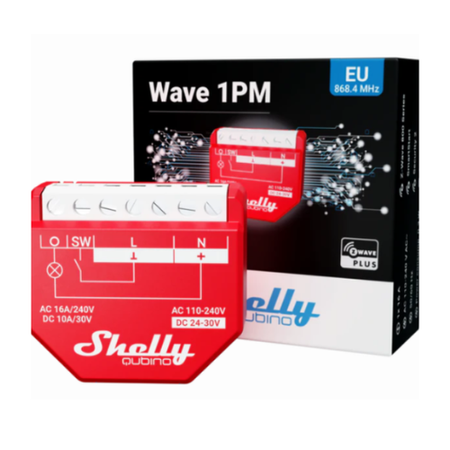

Schemat podłączenia

Shelly Wave 1PM może być zasilany zarówno napięciem sieciowym 110–240 V AC, jak i napięciem stałym 24–30 V DC, co daje dużą elastyczność instalacyjną.

 Do zacisku O podłączany jest odbiornik (np. lampa lub urządzenie), natomiast wejście SW umożliwia podłączenie klasycznego przełącznika lub przycisku do lokalnego sterowania.
Układ zacisków pozwala na czytelne i bezpieczne wykonanie instalacji, niezależnie od wybranego typu zasilania.

Sterowanie lokalne – przełącznik i przycisk

Shelly Wave 1PM umożliwia lokalne sterowanie podłączonym obwodem za pomocą tradycyjnego elementu ściennego. Do wejścia SW można podłączyć zarówno klasyczny przełącznik bistabilny, jak i przycisk monostabilny (dzwonkowy), dzięki czemu urządzenie łatwo dopasować do istniejącej instalacji.

W zależności od konfiguracji, każda zmiana stanu przełącznika lub naciśnięcie przycisku może włączać lub wyłączać przekaźnik, a informacja o zmianie jest jednocześnie przekazywana do systemu Z-Wave. Pozwala to zachować pełną funkcjonalność sterowania lokalnego, nawet gdy sterowanie z aplikacji nie jest używane.

Harmonogramy i automatyczne akcje

Shelly Wave 1PM pozwala na automatyczne sterowanie podłączonym urządzeniem w oparciu o harmonogramy i reguły ustawione w bramce Z-Wave. Możliwe jest planowanie włączania i wyłączania o określonych porach, a także ustawienie automatycznego wyłączenia lub włączenia po zadanym czasie.

Dzięki temu światło lub urządzenie może działać bez ręcznej obsługi, np. wyłączać się samoczynnie po określonym czasie lub uruchamiać zgodnie z codziennym rytmem domowników. Zakres i sposób tworzenia automatyzacji zależy od możliwości użytej bramki Z-Wave, co pozwala dopasować działanie systemu do własnych potrzeb.

Pomiar energii i raportowanie

Shelly Wave 1PM umożliwia monitorowanie zużycia energii podłączonego urządzenia i przekazywanie danych do systemu smart home opartego na Z-Wave. Dzięki temu użytkownik zyskuje wgląd w realny pobór prądu i może lepiej kontrolować koszty energii.

• Bieżący pomiar mocy (W) podczas pracy urządzenia
• Zliczanie zużytej energii (kWh) w czasie
• Automatyczne raportowanie danych do bramki Z-Wave
• Możliwość wykorzystania danych w automatyzacjach i scenach
• Częstotliwość raportów konfigurowana w ustawieniach systemu
• Sposób prezentacji danych zależny od modelu i możliwości bramki Z-Wave

Zastosowanie

Shelly Wave 1PM to uniwersalny przekaźnik Z-Wave, który sprawdzi się wszędzie tam, gdzie potrzebne jest zdalne sterowanie jednym obwodem oraz kontrola zużycia energii – zarówno w domu, jak i w instalacjach profesjonalnych.

• Sterowanie oświetleniem w mieszkaniach i domach jednorodzinnych
• Zdalna kontrola wentylatorów sufitowych i wyciągowych
• Obsługa grzejników IR i innych urządzeń grzewczych
• Automatyzacja pojedynczych obwodów w biurach i małych lokalach usługowych
• Zastosowanie w mieszkaniach na wynajem, hotelach i akademikach
• Integracja z systemami smart home opartymi na Z-Wave
• Kontrola i monitoring zużycia energii pojedynczego urządzenia

Komunikacja Z-Wave

Shelly Wave 1PM komunikuje się w technologii Z-Wave, zaprojektowanej specjalnie do stabilnych i bezpiecznych systemów smart home. Urządzenie działa jako element sieci mesh, dzięki czemu może przekazywać sygnał dalej (repeater) i poprawiać zasięg całej instalacji. Obsługa nowoczesnych mechanizmów bezpieczeństwa S2 zapewnia szyfrowaną komunikację z bramką, a praca lokalna sprawia, że sterowanie i automatyzacje są realizowane bezpośrednio w systemie, bez zależności od chmury.

Kompatybilność z certyfikowanymi bramkami Z-Wave sprawia, że Shelly Wave 1PM można łatwo zintegrować z istniejącą instalacją i wykorzystać zarówno w prostych, jak i rozbudowanych scenariuszach automatyki.

Dane techniczne

• Model: Wave 1PM
• Numer katalogowy (EU): QNSW-001P16EU
• Technologia komunikacji: Z-Wave Plus
• Częstotliwość Z-Wave: 868,4 MHz (EU)
• Zabezpieczenia Z-Wave: Unsecure, S0, S2 Unauthenticated, S2 Authenticated
• Procesor: Z-Wave® S800
• Funkcja repeatera Z-Wave: tak
• Zasilanie: 110–240 V AC / 24–30 V DC
• Pobór mocy urządzenia: < 0,3 W
• Liczba kanałów: 1 (ON / OFF)
• Maksymalne napięcie przełączania AC: 240 V
• Maksymalny prąd przełączania AC: 16 A
• Maksymalne napięcie przełączania DC: 30 V
• Maksymalny prąd przełączania DC: 10 A
• Typ styku przekaźnika: NO / NC (konfigurowalny)
• Wejście sterujące: 1× SW (przełącznik lub przycisk)
• Pomiar energii: tak – moc (W), energia (kWh)
• Ochrona przed przegrzaniem: tak (zawsze aktywna)
• Ochrona nadprądowa / przeciążeniowa: tak (zawsze aktywna)
• Powiadomienia o zdarzeniach: przegrzanie, nadprąd, zanik zasilania
• Obsługiwane typy obciążenia: rezystancyjne, pojemnościowe, indukcyjne (z RC snubber)
• Zasięg komunikacji: do 40 m wewnątrz budynków (zależny od warunków)
• Montaż: puszka / obudowa instalacyjna (wall console)
• Zaciski: śrubowe
• Maks. moment dokręcania zacisków: 0,4 Nm
• Przekrój przewodów: 0,5–1,5 mm² (20–16 AWG)
• Długość odizolowania przewodu: 5–6 mm
• Wymiary (W × S × G): 37 × 42 × 16 mm (±0,5 mm)
• Temperatura pracy: –20°C do +40°C
• Wilgotność pracy: 30–70% RH
• Maksymalna wysokość instalacji: 2000 m

Zawartość zestawu

• Moduł Shelly Wave 1PM
• Instrukcja obsługi
• Oryginalne opakowanie producenta
