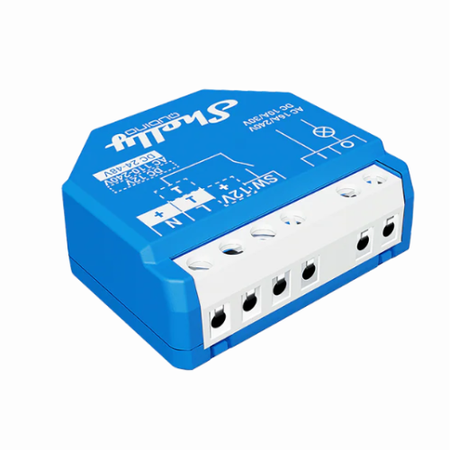

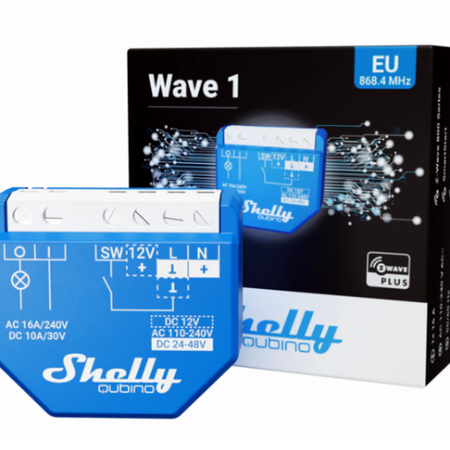

Shelly Wave 1 – 1-kanałowy przekaźnik Z-Wave z suchym stykiem (16 A) do sterowania urządzeniami

Shelly Wave 1 to kompaktowy, jedno-kanałowy przekaźnik Z-Wave, przeznaczony do zdalnego sterowania jednym urządzeniem elektrycznym.  Do działania wymagane jest posiadanie bramki (gateway) Z-Wave – moduł komunikuje się bezprzewodowo w sieci Z-Wave i jest sterowany z aplikacji bramki lub systemu smart home.

Dzięki bezpotencjałowemu wyjściu (suchy styk) Shelly Wave 1 może sterować różnymi typami instalacji i napięć, niezależnie od zasilania urządzenia. Sprawdza się m.in. do sterowania oświetleniem, bramą garażową, elektrozaczepem, ogrzewaniem elektrycznym, wentylatorem czy systemem nawadniania.

Obsługa obciążeń do 16 A, szeroki zakres zasilania AC i DC oraz możliwość tworzenia automatyzacji, timerów i scen w systemie Z-Wave sprawiają, że Shelly Wave 1 jest uniwersalnym rozwiązaniem zarówno do domów, jak i instalacji komercyjnych.

Najważniejsze informacje:

• 1-kanałowy przekaźnik Z-Wave (ON/OFF) – sterowanie jednym urządzeniem lokalnie oraz zdalnie z aplikacji systemu Z-Wave
• Wymagana bramka Z-Wave – współpracuje z certyfikowanymi gateway (m.in. Home Assistant, Fibaro, Homey, SmartThings*)
• Suchy styk (bezpotencjałowy) – sterowanie różnymi napięciami i typami obciążeń, niezależnie od zasilania urządzenia
• Wysoka obciążalność – do 16 A przy 240 V AC lub 10 A przy 30 V DC
• Szeroki zakres zasilania – 110–240 V AC, 12 V DC lub 24–48 V DC
• Sterowanie lokalne – obsługa przycisku lub przełącznika (monostabilny, bistabilny, switch-memory)
• NO / NC wybierane programowo – konfiguracja typu styku przekaźnika w ustawieniach Z-Wave
• Automatyka czasowa – timery Auto ON / Auto OFF (sekundy lub milisekundy)
• Z-Wave Association – bezpośrednie sterowanie innymi urządzeniami Z-Wave bez udziału bramki
• Bezpieczeństwo komunikacji – obsługa Z-Wave Security S2 (Authenticated / Unauthenticated) oraz S0
• Z-Wave repeater – wzmacnia sygnał i stabilność sieci Z-Wave
• Zabezpieczenie termiczne – automatyczne odłączenie przekaźnika i powiadomienie do bramki w razie przegrzania
• Kompaktowa obudowa – idealna do montażu w puszkach, obudowach instalacyjnych i rozdzielnicach

* Zakres funkcji zależy od możliwości i konfiguracji używanej bramki Z-Wave.

Montaż i wymiary

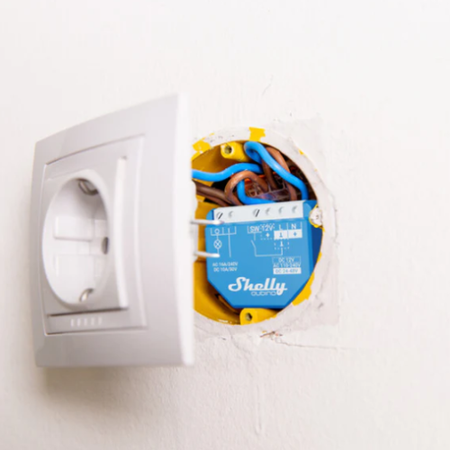

Kompaktowa konstrukcja pozwala na dyskretny montaż w puszkach instalacyjnych, obudowach technicznych oraz innych przestrzeniach montażowych. Niewielkie wymiary sprawiają, że moduł sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów.

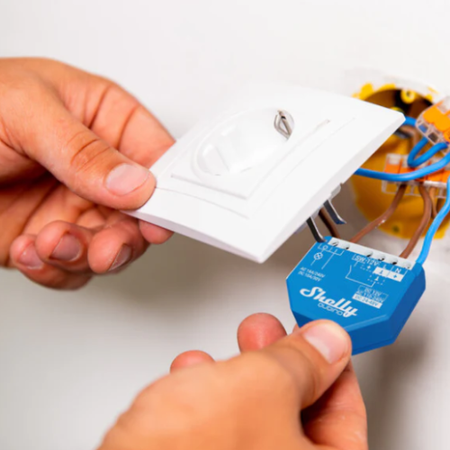

Urządzenie przeznaczone jest do montażu stałego w instalacji elektrycznej i umożliwia bezpieczne podłączenie przewodów zasilających oraz sterujących.

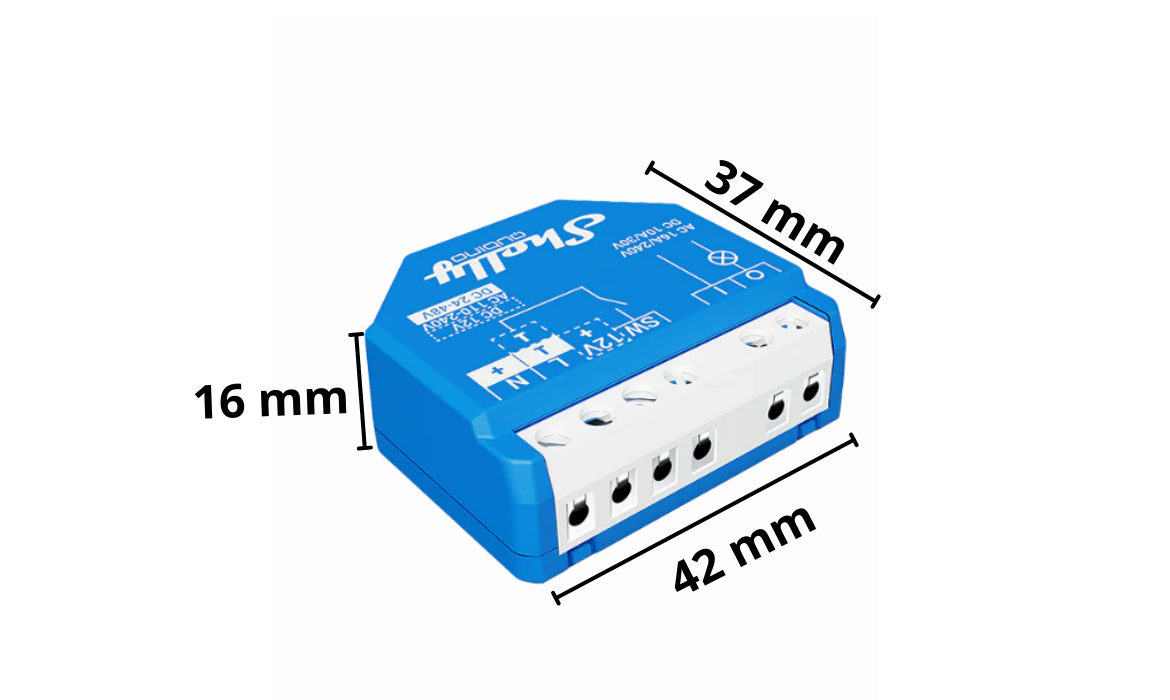

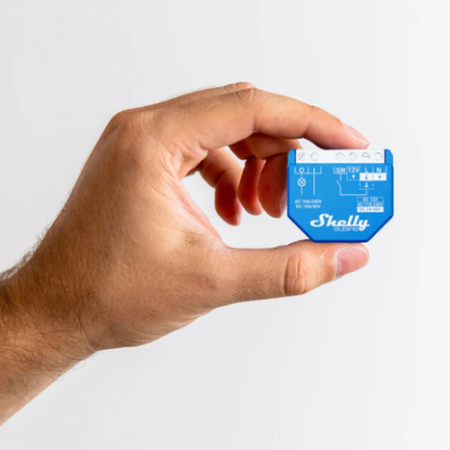

Wymiary urządzenia

• 37 mm x 42 mm x16 mm

Dzięki niewielkim rozmiarom przekaźnik może być zainstalowany nawet w ograniczonej przestrzeni, bez wpływu na funkcjonalność instalacji.

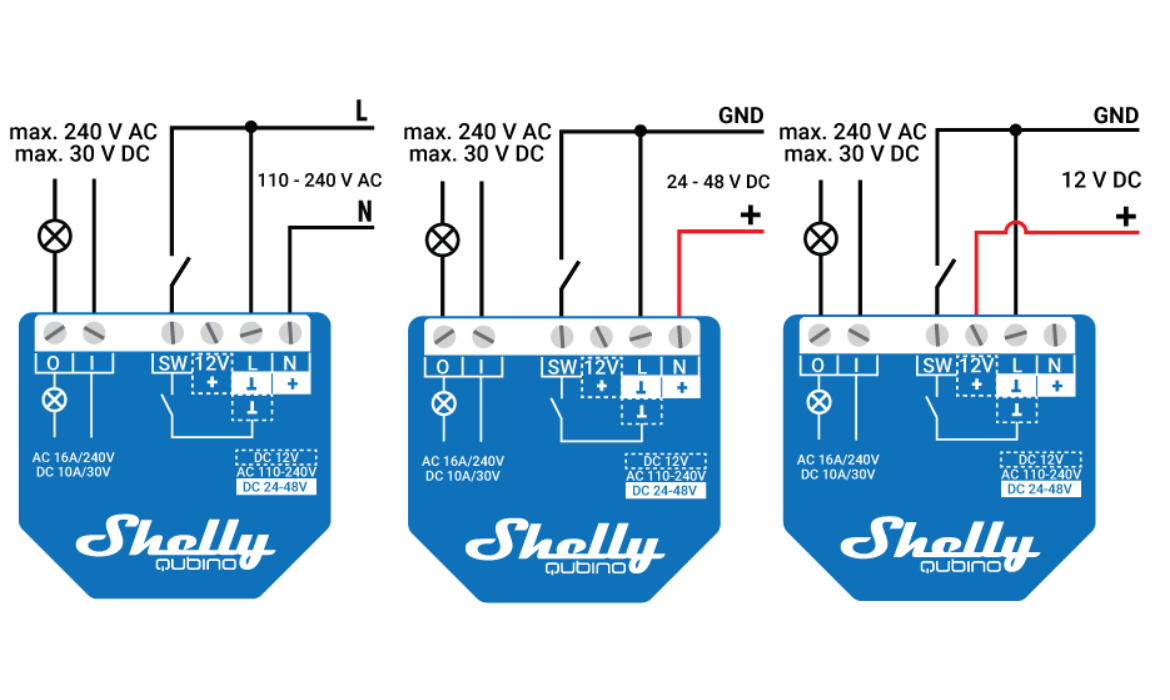

Schemat podłączenia

Moduł umożliwia elastyczne podłączenie zasilania i sterowanego obwodu. Dzięki bezpotencjałowemu wyjściu (suchy styk) napięcie zasilania urządzenia może być inne niż napięcie sterowanego obciążenia.

Zasilanie

Urządzenie może być zasilane na trzy sposoby:

• 110–240 V AC
• 24–48 V DC
• 12 V DC (±10%)

Wyjście przekaźnika

• Styki I / O przełączają obciążenie do 240 V AC / 16 A lub 30 V DC / 10 A
• Typ styku (NO / NC) wybierany jest programowo w ustawieniach Z-Wave

Wejście sterujące

• Zacisk SW umożliwia podłączenie przycisku lub przełącznika
• Obsługa trybu przycisku, przełącznika oraz „switch-memory”

Schematy pokazują, że jedno urządzenie może sterować różnymi typami instalacji — od oświetlenia, przez bramy i zamki, po systemy niskonapięciowe — bez dodatkowych przekaźników.

Suchy styk – co to daje w praktyce

Wyjście przekaźnika jest bezpotencjałowe (tzw. suchy styk), co oznacza, że moduł nie podaje własnego napięcia na sterowany obwód, a jedynie zwiera lub rozłącza styki.

W praktyce daje to pełną swobodę zastosowania:

• można sterować urządzeniami niskonapięciowymi i sieciowymi
• napięcie zasilania modułu nie musi być takie samo jak napięcie sterowanego urządzenia
• moduł nadaje się do sterowania bramami garażowymi, elektrozaczepami, zamkami, kotłami, zaworami, oświetleniem czy wentylacją

Dzięki temu jedno urządzenie może być użyte w bardzo różnych instalacjach — zarówno domowych, jak i komercyjnych — bez potrzeby stosowania dodatkowych przekaźników lub konwerterów napięcia.

Sterowanie lokalne i zdalne

Moduł umożliwia klasyczne sterowanie lokalne za pomocą podłączonego przycisku lub przełącznika, a jednocześnie oferuje zdalną kontrolę z poziomu systemu Z-Wave.

Sterowanie lokalne

• obsługa przycisku monostabilnego oraz przełącznika bistabilnego
• możliwość konfiguracji zachowania wejścia (zmiana stanu przy każdej akcji lub tryb pamięci)
• pojedyncze, podwójne naciśnięcie oraz przytrzymanie mogą wyzwalać dodatkowe akcje w systemie Z-Wave

Sterowanie zdalne

• włączanie i wyłączanie urządzenia z aplikacji bramki Z-Wave
• tworzenie scen, automatyzacji i harmonogramów
• integracja z innymi urządzeniami w systemie smart home

Dzięki połączeniu sterowania lokalnego i zdalnego urządzenie działa intuicyjnie dla domowników, a jednocześnie daje duże możliwości konfiguracji w rozbudowanych instalacjach.

Automatyzacje i timery

Urządzenie pozwala na automatyczne sterowanie podłączonym obwodem w ramach systemu Z-Wave. Dzięki timerom Auto ON / Auto OFF oraz scenom możliwe jest ustawienie pracy według czasu lub określonych zdarzeń, bez potrzeby ręcznej obsługi.

Automatyzacje sprawdzają się m.in. przy czasowym otwieraniu bramy, sterowaniu ogrzewaniem, oświetleniem czy zaworami, zwiększając wygodę użytkowania i bezpieczeństwo instalacji.

Rozwiązanie to umożliwia dopasowanie działania do codziennego rytmu domowników oraz łatwą integrację z innymi elementami smart home.

Zastosowanie

To rozwiązanie sprawdzi się wszędzie tam, gdzie potrzebne jest proste i niezawodne sterowanie włącz/wyłącz, zarówno lokalnie, jak i zdalnie w systemie Z-Wave.

Przykłady zastosowań w codziennym użytkowaniu:

• otwieranie i zamykanie bramy garażowej z aplikacji
• sterowanie elektrozaczepem lub zamkiem drzwiowym
• włączanie i wyłączanie oświetlenia lub całych obwodów
• kontrola ogrzewania elektrycznego lub grzejnika IR
• obsługa wentylatora lub rekuperacji
• automatyczne sterowanie zaworem nawadniania
• realizacja scen typu „wyjście z domu”, „powrót” lub „tryb nocny”

Dzięki bezpotencjałowemu wyjściu i integracji z systemem smart home jedno urządzenie może obsłużyć wiele różnych scenariuszy — bez zmiany sprzętu, jedynie poprzez konfigurację

Bezpieczeństwo i ochrona urządzenia

Zastosowane zabezpieczenia chronią zarówno instalację, jak i sterowane urządzenie. Wbudowana ochrona przed przegrzaniem automatycznie wyłącza przekaźnik w przypadku wykrycia zbyt wysokiej temperatury i wysyła odpowiednie powiadomienie do systemu Z-Wave.

Po ustaniu zagrożenia praca może zostać przywrócona poprzez ponowne zasilenie, krótkie naciśnięcie przycisku serwisowego lub użycie podłączonego przycisku sterującego. Funkcja ta działa zawsze aktywnie i nie może być wyłączona, co zwiększa bezpieczeństwo użytkowania.

Dodatkowo obsługa bezpiecznej komunikacji Z-Wave Security S2 chroni przed nieautoryzowanym dostępem i zapewnia stabilną pracę w systemach smart home.

Komunikacja Z-Wave

Urządzenie komunikuje się bezprzewodowo w standardzie Z-Wave, przeznaczonym do stabilnych i energooszczędnych systemów smart home.
Do działania wymagane jest posiadanie bramki (gateway) Z-Wave, która odpowiada za sterowanie, automatyzacje i integracje z innymi urządzeniami.

Praca w paśmie 868,4 MHz (EU) zapewnia dobrą penetrację ścian oraz niezawodne połączenie w instalacjach domowych i komercyjnych. Element pełni również funkcję repeatera Z-Wave, wzmacniając sygnał i zwiększając zasięg całej sieci.

Obsługa zabezpieczeń Z-Wave Security S2 gwarantuje bezpieczną komunikację między urządzeniem a bramką, a kompatybilność z certyfikowanymi gateway pozwala łatwo włączyć je do istniejącego systemu smart home.

Dane techniczne

• Model: Shelly Wave 1 (EU)
• Kod produktu (EU): QNSW-001X16EU
• Typ urządzenia: 1-kanałowy przekaźnik Z-Wave (ON/OFF)
• Wyjście: bezpotencjałowe (suchy styk), konfigurowalne NO / NC
• Maksymalne obciążenie AC: 240 V / 16 A
• Maksymalne obciążenie DC: 30 V / 10 A
• Zasilanie: 110–240 V AC / 24–48 V DC / 12 V DC ±10%
• Pobór mocy: < 0,3 W
• Komunikacja: Z-Wave
• Częstotliwość radiowa: 868,4 MHz (EU)
• Zasięg: do 40 m w pomieszczeniach (zależny od warunków)
• Funkcja repeatera Z-Wave: tak
• Bezpieczeństwo komunikacji: S2 Authenticated, S2 Unauthenticated, S0, Unsecure
• Wejście sterujące: 1× SW (przycisk lub przełącznik)
• Obsługiwane typy sterowania: monostabilny, bistabilny, switch-memory
• Funkcje czasowe: Auto ON / Auto OFF (sekundy lub milisekundy)
• Zabezpieczenie termiczne: tak, automatyczne wyłączenie i powiadomienie Z-Wave
• Wymiary (W × S × G): 37 × 42 × 16 mm
• Przekrój przewodów: 0,5–1,5 mm²
• Moment dokręcania zacisków: maks. 0,4 Nm
• Długość odizolowania przewodu: 5–6 mm
• Temperatura pracy: –20 °C do +40 °C
• Wilgotność pracy: 30–70% RH

Zawartość zestawu

• Przekaźnik Shelly Wave 1 (EU)
• Instrukcja obsługi i bezpieczeństwa
• Oryginalne opakowanie producenta
