Najważniejsze informacje:

• 1 kanał / 1 obwód (ON/OFF) – zdalne włączanie i wyłączanie oświetlenia lub innego urządzenia
• Wymagana bramka Z-Wave – urządzenie działa w systemie Z-Wave; dostępne funkcje zależą od użytej bramki i jej oprogramowania
• Sterowanie z telefonu i lokalnie – obsługa z aplikacji systemu smart home oraz z klasycznego przycisku lub przełącznika
• Styk bezpotencjałowy (dry contact) – uniwersalne zastosowanie w obwodach AC i DC (zgodnie ze specyfikacją)
• Maks. 8 A / 2000 W (AC) oraz 5 A / 30 V (DC) – odpowiedni do wielu zastosowań domowych i lekkich komercyjnych
• Obsługa różnych typów sterowania – przełącznik, przycisk chwilowy lub switch-memory (konfigurowalne)
• Timery Auto ON / Auto OFF – automatyczne włączanie lub wyłączanie po określonym czasie
• Pamięć stanu po zaniku zasilania – możliwość przywrócenia ostatniego stanu pracy
• Z-Wave repeater – wzmacnia sygnał i poprawia stabilność sieci Z-Wave
• Bezpieczna komunikacja Z-Wave – obsługa S0, S2 Unauthenticated i S2 Authenticated
• SmartStart (QR / DSK) – szybkie i wygodne dodanie do sieci Z-Wave
• Zabezpieczenie przed przegrzaniem – automatyczne wyłączenie przekaźnika i powiadomienie do bramki

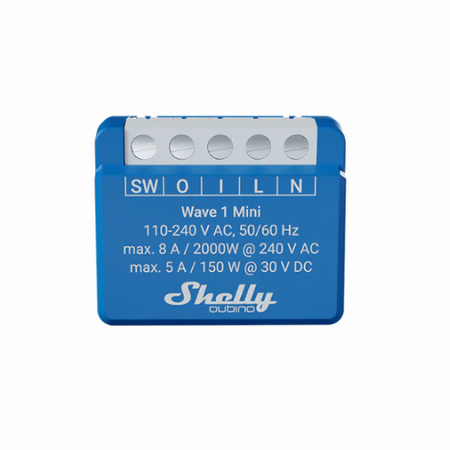

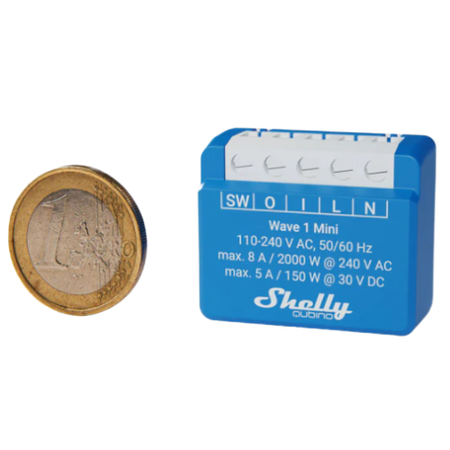

• Bardzo kompaktowe wymiary – tylko 29 × 35 × 16 mm, idealny do montażu w puszce

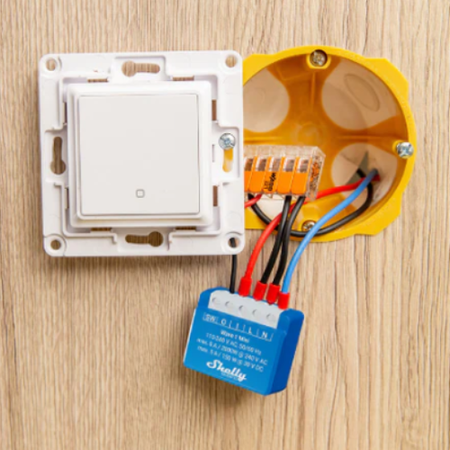

Montaż i kompaktowe wymiary

Miniaturowy przekaźnik sterujący Z-Wave został zaprojektowany do montażu w standardowych puszkach instalacyjnych oraz za osprzętem elektrycznym, takim jak włączniki czy gniazda. Niewielkie wymiary pozwalają na instalację nawet w ograniczonej przestrzeni, bez konieczności przebudowy istniejącej instalacji.

Zastosowane zaciski śrubowe umożliwiają pewne i trwałe podłączenie przewodów, co ułatwia montaż i zwiększa bezpieczeństwo użytkowania. Urządzenie jest przystosowane do pracy w typowych warunkach instalacji domowych oraz lekkich instalacji komercyjnych.

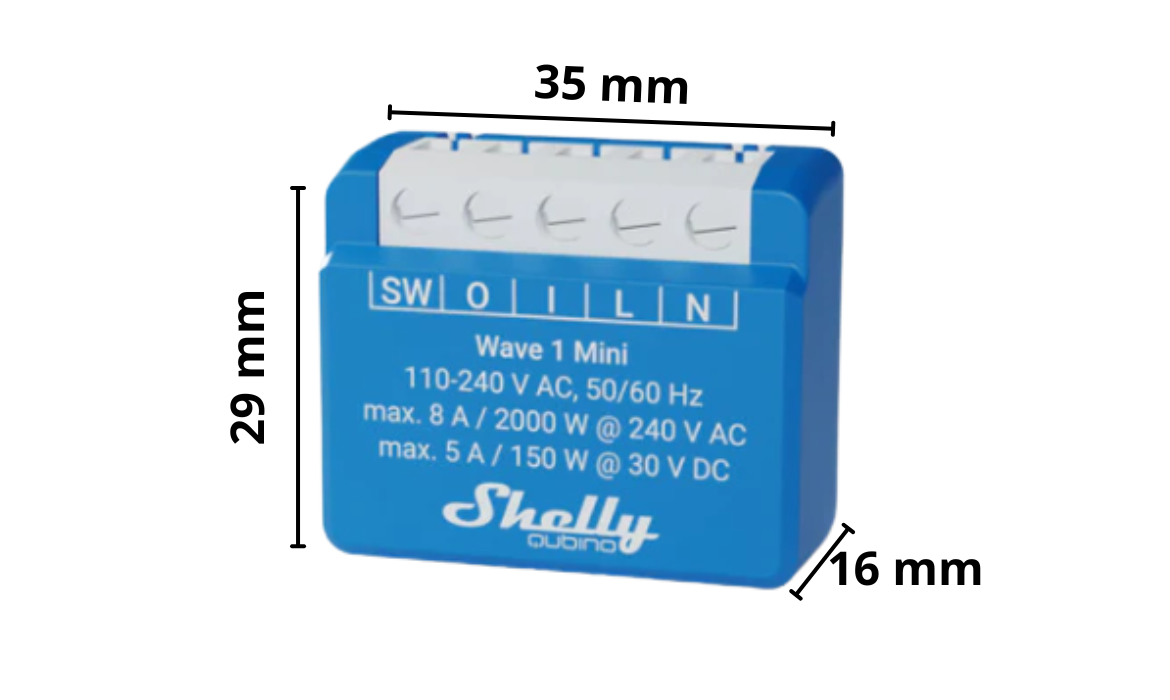

Wymiary urządzenia:

• 29 mm x 35 mm x 16 mm

Dzięki kompaktowej obudowie i niewielkiej wadze moduł idealnie sprawdza się przy modernizacji instalacji, umożliwiając dodanie funkcji inteligentnego sterowania bez ingerencji w estetykę wnętrza.

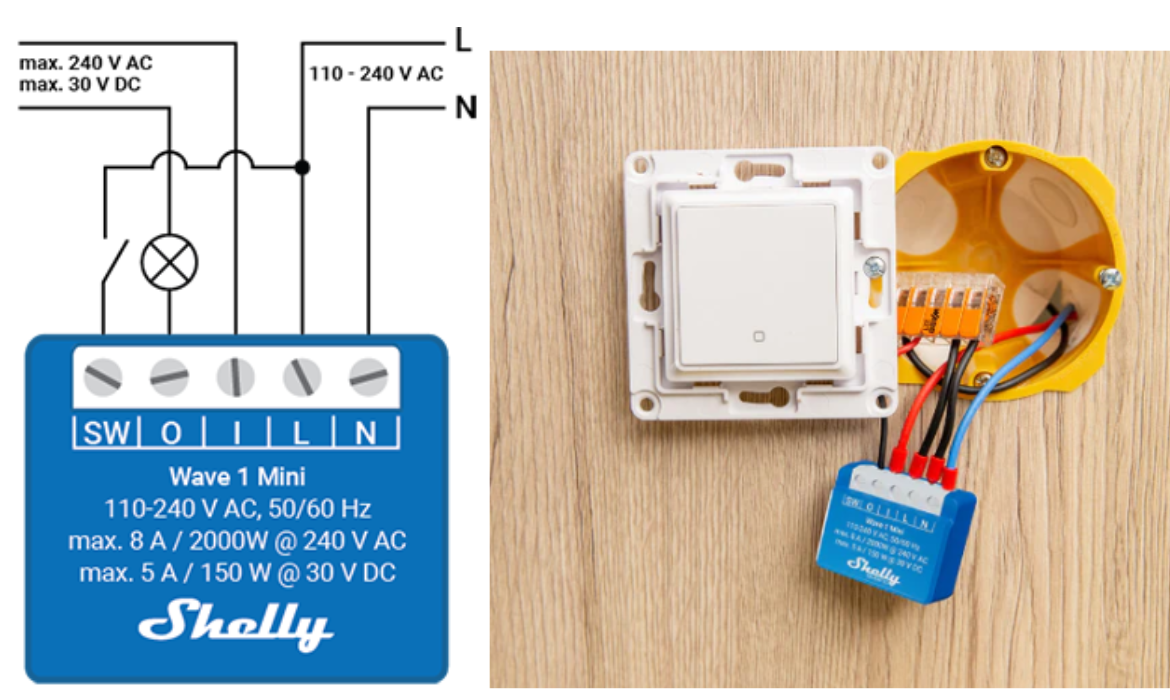

Schemat podłączenia

Miniaturowy przekaźnik Z-Wave oferuje prosty i czytelny układ zacisków, ułatwiający montaż w instalacjach jednofazowych 110–240 V AC.

Zaciski przyłączeniowe:

• L – przewód fazowy (zasilanie)
• N – przewód neutralny
• SW – wejście sterujące (przycisk lub przełącznik)
• I – wejście obwodu sterowanego
• O – wyjście obwodu sterowanego

Wejście SW pozwala zachować klasyczne sterowanie ścienne, a styk bezpotencjałowy na wyjściu umożliwia sterowanie obwodami AC lub DC zgodnie z parametrami urządzenia.

Sterowanie lokalne i zdalne – bez zmiany instalacji

Miniaturowy przekaźnik Z-Wave pozwala dodać funkcję inteligentnego sterowania do istniejącego obwodu, bez konieczności zmiany sposobu jego codziennego użytkowania. Podłączony przycisk lub przełącznik ścienny działa tak jak dotychczas, a jednocześnie ten sam obwód może być sterowany zdalnie z poziomu aplikacji systemu smart home.

Urządzenie obsługuje różne typy sterowania lokalnego – przycisk chwilowy, przełącznik oraz tryb switch-memory – co umożliwia dopasowanie jego działania do istniejącej instalacji. Dzięki temu światło lub inne urządzenie może być włączane i wyłączane zarówno ręcznie, jak i zdalnie, bez konfliktów i bez opóźnień.

Takie połączenie klasycznego sterowania z nowoczesną komunikacją Z-Wave sprawia, że moduł idealnie nadaje się do modernizacji instalacji oraz stopniowego rozbudowywania systemu inteligentnego domu.

Automatyzacje i timery

Miniaturowy sterownik Z-Wave umożliwia tworzenie prostych automatyzacji czasowych, dzięki którym sterowany obwód może działać samodzielnie, bez ingerencji użytkownika. Funkcje automatyzacji realizowane są w systemie smart home i zależne od użytej bramki Z-Wave.

Dostępne są m.in. timery Auto ON i Auto OFF, które pozwalają automatycznie włączyć lub wyłączyć urządzenie po określonym czasie. To praktyczne rozwiązanie w przypadku oświetlenia, wentylacji czy urządzeń, które powinny pracować tylko przez określony okres.

Moduł oferuje również możliwość zapamiętania stanu pracy po zaniku zasilania, co pozwala dopasować jego zachowanie do potrzeb instalacji. Dzięki temu światło lub inne sterowane urządzenie może wrócić do poprzedniego stanu albo pozostać wyłączone – zgodnie z konfiguracją systemu.

Automatyzacje zwiększają komfort użytkowania i pomagają ograniczyć niepotrzebne zużycie energii, sprawiając, że instalacja działa w sposób przewidywalny i dopasowany do codziennych nawyków.

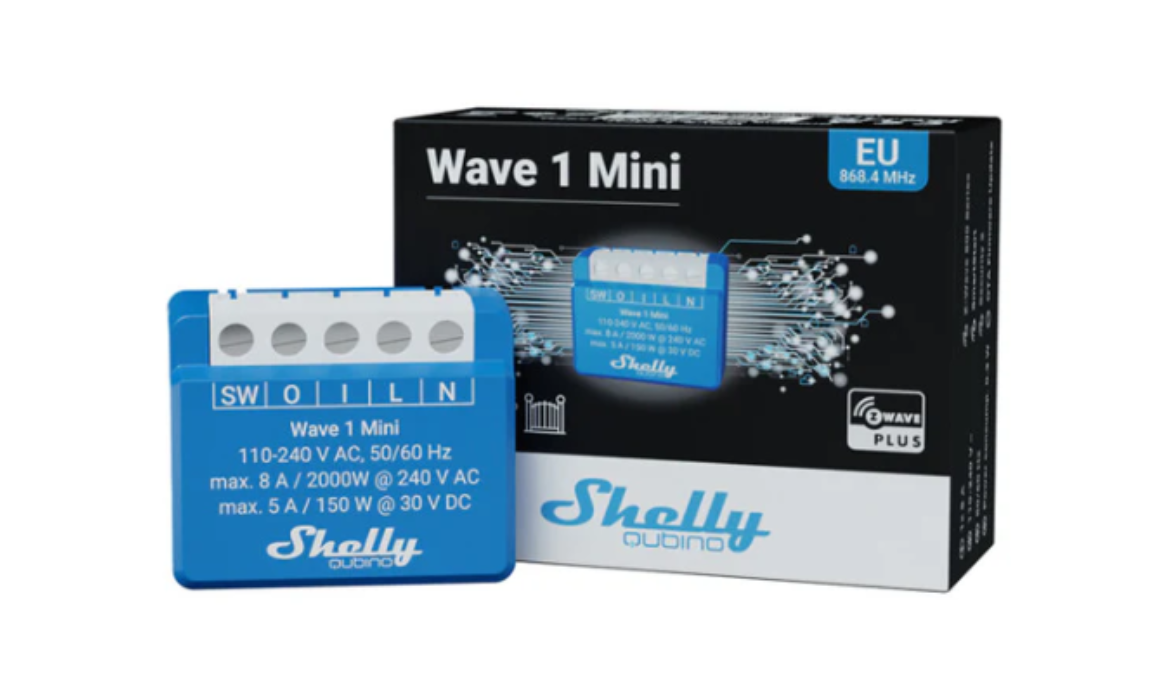

Styk bezpotencjałowy

Miniaturowy przekaźnik sterujący został wyposażony w styk bezpotencjałowy (dry contact), który działa jak niezależny przełącznik, bez podawania napięcia na wyjście. Dzięki temu moduł może sterować różnymi typami urządzeń, zarówno w instalacjach prądu zmiennego, jak i stałego – w granicach dopuszczalnych parametrów.

Takie rozwiązanie sprawdza się m.in. przy sterowaniu oświetleniem, urządzeniami grzewczymi, wentylacją, automatyką bramową czy innymi systemami wymagającymi sterowania sygnałem ON/OFF. Możliwość wyboru typu styku NO lub NC pozwala dopasować sposób działania przekaźnika do konkretnego zastosowania.

Styk bezpotencjałowy zwiększa uniwersalność modułu i sprawia, że jedno urządzenie może być wykorzystywane w wielu różnych scenariuszach, bez konieczności stosowania dodatkowych przekaźników lub konwerterów sygnału.

Zastosowanie

Miniaturowy przekaźnik Z-Wave został zaprojektowany do prostego sterowania urządzeniami typu ON/OFF w codziennych instalacjach domowych i technicznych. Sprawdza się wszędzie tam, gdzie chcesz dodać sterowanie z telefonu i automatyzacje, bez rezygnowania z klasycznego przycisku na ścianie.

Przykładowe zastosowania:

• Oświetlenie – zdalne włączanie i wyłączanie światła w domu, garażu lub korytarzu
• Wentylacja – automatyczne sterowanie wentylatorem w łazience lub pomieszczeniu technicznym
• Ogrzewanie – sterowanie grzałką, matą grzewczą lub innym urządzeniem typu ON/OFF
• Garaż i zaplecze techniczne – kontrola oświetlenia lub urządzeń w trudno dostępnych miejscach
• Modernizacja instalacji – dodanie funkcji smart home do istniejących obwodów bez wymiany osprzętu
• Automatyzacje czasowe – wyłączanie urządzeń po określonym czasie dla większego bezpieczeństwa i oszczędności energii

Dzięki niewielkim rozmiarom i uniwersalnej konstrukcji moduł łatwo dopasować do różnych scenariuszy użytkowych w systemach opartych o Z-Wave.

Komunikacja Z-Wave – stabilna praca w systemie smart home

Miniaturowy moduł sterujący komunikuje się w standardzie Z-Wave, który został zaprojektowany z myślą o stabilnej i energooszczędnej pracy w systemach inteligentnego domu. Urządzenie działa w paśmie 868,4 MHz i wymaga bramki Z-Wave, która odpowiada za zarządzanie urządzeniem, automatyzacje oraz sterowanie z aplikacji.

Moduł może pełnić funkcję repeatera Z-Wave, wzmacniając sygnał i poprawiając zasięg całej sieci. Ma to szczególne znaczenie w większych instalacjach, gdzie wiele urządzeń komunikuje się ze sobą bezprzewodowo.

Obsługa nowoczesnych mechanizmów bezpieczeństwa S0 oraz S2 (Authenticated i Unauthenticated) umożliwia bezpieczną komunikację z bramką, a funkcja SmartStart (QR / DSK) pozwala na szybkie i wygodne dodanie urządzenia do sieci bez ręcznej konfiguracji.

Zakres dostępnych funkcji, sposób prezentacji w aplikacji oraz możliwości automatyzacji zależą od użytej bramki Z-Wave i jej oprogramowania, co pozwala elastycznie dopasować moduł do różnych systemów smart home.

Dane techniczne

• Typ urządzenia: miniaturowy przekaźnik sterujący Z-Wave (ON/OFF)
• Liczba kanałów: 1
• Zasilanie: 110–240 V AC, 50/60 Hz
• Pobór mocy: < 0,3 W
• Maksymalne napięcie przełączania AC: 240 V
• Maksymalny prąd przełączania AC: 8 A
• Maksymalna moc przełączania AC: 2000 W
• Maksymalne napięcie przełączania DC: 30 V
• Maksymalny prąd przełączania DC: 5 A
• Typ wyjścia: styk bezpotencjałowy (NO / NC – konfigurowalne)
• Wejścia: 1 × wejście na przycisk lub przełącznik (SW)
• Łączność: Z-Wave (868,4 MHz)
• Funkcja repeatera Z-Wave: tak
• Bezpieczeństwo Z-Wave: Unsecure, S0, S2 Unauthenticated, S2 Authenticated
• Dodawanie do sieci: SmartStart (QR / DSK), przycisk serwisowy, wejście SW
• Aktualizacja oprogramowania: OTA (Over-The-Air) przez Z-Wave
• Zabezpieczenia: ochrona przed przegrzaniem (automatyczne wyłączenie przekaźnika i raport do bramki)
• Zasięg komunikacji: do 40 m w pomieszczeniach (zależnie od warunków)
• Montaż: puszka instalacyjna (wall box)
• Zaciski: śrubowe, maks. moment dokręcania 0,4 Nm
• Przekrój przewodów: 0,5–1,5 mm² (20–16 AWG)
• Długość odizolowania przewodu: 5–6 mm
• Temperatura pracy: –20°C do +40°C
• Wilgotność pracy: 30–70% RH
• Maksymalna wysokość instalacji: 2000 m
• Wymiary: 29 × 35 × 16 mm

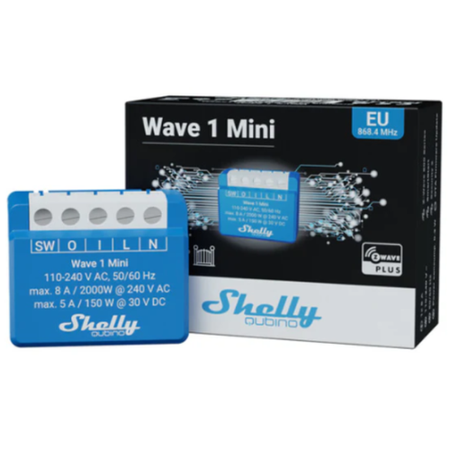

Zawartość zestawu

• Moduł Shelly Wave 1 Mini
• Instrukcja obsługi
• Oryginalne opakowanie producenta
