Shelly Shutter – sterownik rolet WiFi z pomiarem mocy i obsługą żaluzji

Shelly Shutter – inteligentny sterownik rolet i żaluzji z pomiarem mocy i obsługą Wi-Fi/Bluetooth

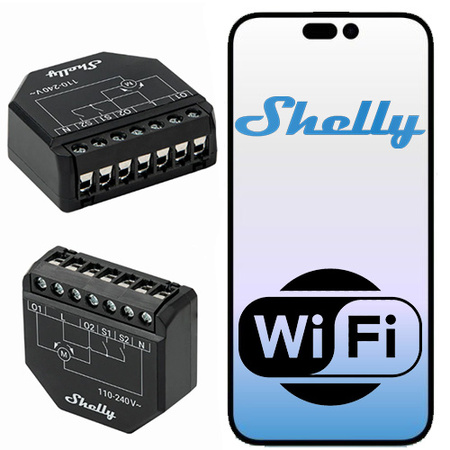

Shelly Shutter to kompaktowy sterownik do automatyzacji rolet, żaluzji, markiz i zasłon, wyposażony w funkcję pomiaru zużycia energii. Umożliwia precyzyjne sterowanie pozycją otwarcia, a w trybie żaluzji weneckich także regulację kąta lameli.

Urządzenie działa w sieci Wi-Fi 2.4 GHz i obsługuje Bluetooth, co pozwala na łatwe parowanie oraz integrację z systemami inteligentnego domu – zarówno lokalnie, jak i przez chmurę. Dzięki wbudowanemu pomiarowi mocy, funkcjom zabezpieczeń oraz kompaktowej obudowie (37×42×16 mm), Shelly Shutter można łatwo zamontować w puszce podtynkowej za klasycznym przełącznikiem.

To niezawodne rozwiązanie dla osób, które chcą w prosty sposób zautomatyzować sterowanie roletami i żaluzjami – z poziomu aplikacji, głosu lub systemu automatyki budynkowej.

Najważniejsze informacje

• Sterownik rolet, żaluzji i markiz z pomiarem mocy – umożliwia precyzyjne sterowanie kierunkiem pracy silnika (góra/dół) oraz kontrolę zużycia energii podłączonego napędu.
• Obsługa żaluzji weneckich (Venetian Mode) – regulacja kąta lameli dla jeszcze dokładniejszej kontroli światła i prywatności.
• Łączność Wi-Fi 2.4 GHz + Bluetooth – szybkie parowanie, zdalne sterowanie i praca lokalna lub przez chmurę Shelly Cloud.
• Wbudowany interfejs Web UI – lokalny panel sterowania i konfiguracji przez przeglądarkę internetową (bez potrzeby aplikacji).
• Pomiar napięcia, prądu i mocy – dokładny monitoring zużycia energii przez silniki rolet lub żaluzji.
• Wbudowane zabezpieczenia – ochrona przed przegrzaniem, przeciążeniem, przepięciem i wykrywanie przeszkód (obstacle detection).
• Kompatybilność z systemami Smart Home – współpraca z Amazon Alexa, Google Home, Samsung SmartThings, KNX, MQTT, HTTP/HTTPS, WebHooks, UDP.
• BLE Gateway i Wi-Fi Range Extender – pełni funkcję mostka Bluetooth oraz wzmacniacza zasięgu Wi-Fi dla innych urządzeń IoT Shelly.
• Harmonogramy i sceny (do 20) – automatyczne otwieranie i zamykanie rolet o określonej porze lub w odpowiedzi na zdarzenia.
• Obsługa skryptów ShellyScript – możliwość tworzenia własnych automatyzacji i reguł logicznych bez serwera zewnętrznego.
• Zasilanie 110–240 V AC (50/60 Hz) – bezpośrednie podłączenie do instalacji domowej.
• Kompaktowa konstrukcja (37×42×16 mm) – montaż w standardowej puszce podtynkowej Ø60 mm.
• Niskie zużycie energii <1,4 W – energooszczędna praca w trybie ciągłym.

Zdalne sterowanie i kompaktowy rozmiar

Shelly Shutter umożliwia zdalne sterowanie roletami, żaluzjami i markizami z dowolnego miejsca – przez aplikację Shelly Smart Control lub wbudowany interfejs webowy. Urządzenie działa bez bramki w trybie Wi-Fi, a Bluetooth ułatwia szybkie parowanie i konfigurację.

Dzięki kompaktowej obudowie 37×42×16 mm moduł można łatwo zamontować w puszce podtynkowej Ø60 mm, za przełącznikiem ściennym. Dodatkowo pełni funkcję Wi-Fi Range Extendera, zwiększając zasięg sieci i innych urządzeń Shelly.

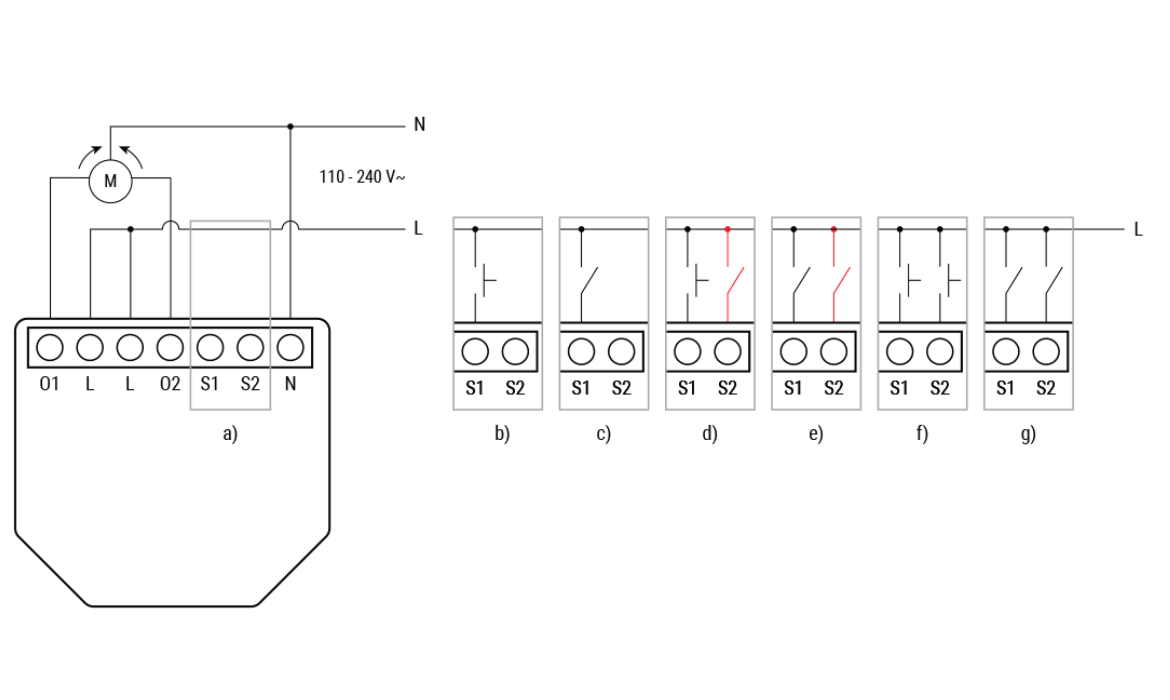

Schemat podłączenia

Poniższy rysunek przedstawia przykładowe sposoby podłączenia modułu Shelly Shutter w różnych trybach pracy.

Na schemacie (a) pokazano standardowe połączenie z silnikiem rolet 110–240 V AC.
Zaciski O1 i O2 odpowiadają za kierunek pracy silnika (góra/dół), S1 i S2 służą do podłączenia przełączników lub przycisków ściennych, a L i N to zasilanie modułu.

Po prawej stronie (rysunki b–g) zaprezentowano różne warianty połączenia wejść sterujących:

• (b) – sterowanie jednym przyciskiem,
• (c) – przełącznik chwilowy (monostabilny),
• (d) – dwa niezależne przyciski (góra/dół),
• (e) – podwójny przełącznik bistabilny,
• (f) – tryb z blokadą bezpieczeństwa,
• (g) – zasilanie przełączników z linii L.

Urządzenie współpracuje z jednofazowymi silnikami rolet wyposażonymi w elektroniczne lub mechaniczne wyłączniki krańcowe.
Przed uruchomieniem należy upewnić się, że ograniczniki krańcowe silnika są poprawnie ustawione.

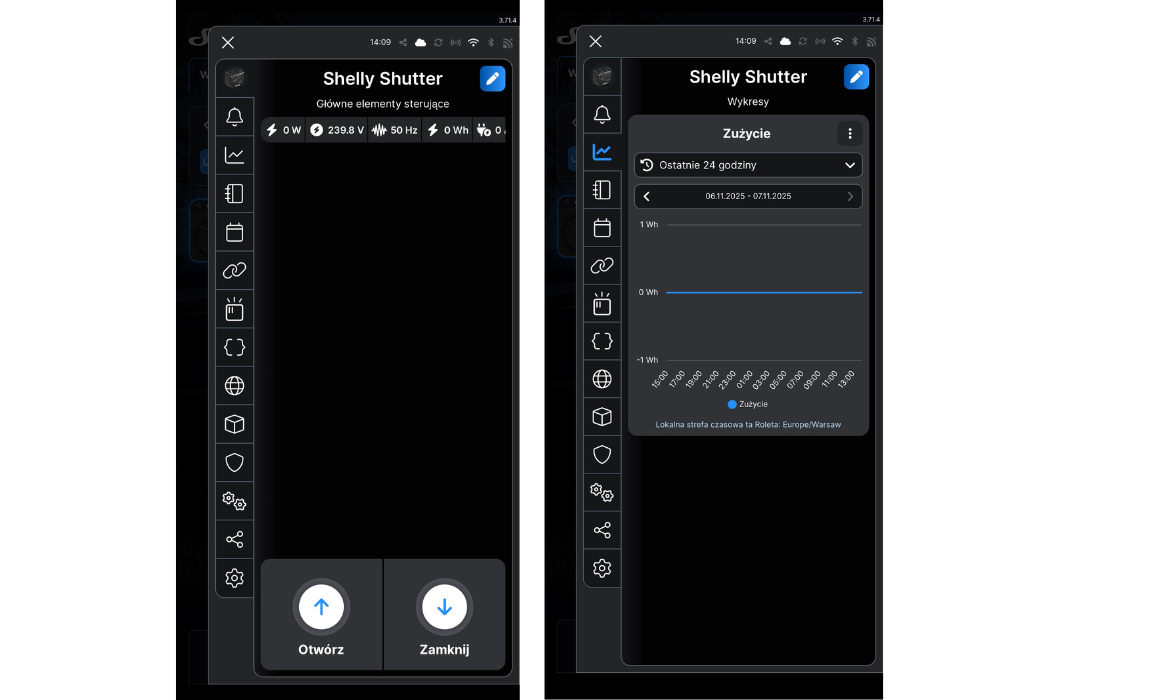

Pomiar mocy i ekran główny aplikacji

Shelly Shutter został wyposażony w precyzyjny pomiar napięcia, prądu i mocy, dzięki czemu możesz w czasie rzeczywistym monitorować zużycie energii przez napęd rolet, żaluzji lub markiz. Dane widoczne są bezpośrednio w aplikacji Shelly Smart Control lub w interfejsie webowym urządzenia.

Na ekranie głównym wyświetlane są najważniejsze informacje o pracy modułu:
aktualna moc (W), napięcie (V), częstotliwość (Hz) oraz zużycie energii (Wh).
Poniżej znajdują się duże, czytelne przyciski „Otwórz” i „Zamknij”, umożliwiające szybkie sterowanie roletą lub żaluzją.

Zakładka „Wykresy” prezentuje historię zużycia energii w wybranym przedziale czasu (np. 24 godziny, tydzień lub miesiąc), co pozwala łatwo analizować pracę silnika i planować automatyzacje zwiększające efektywność energetyczną.

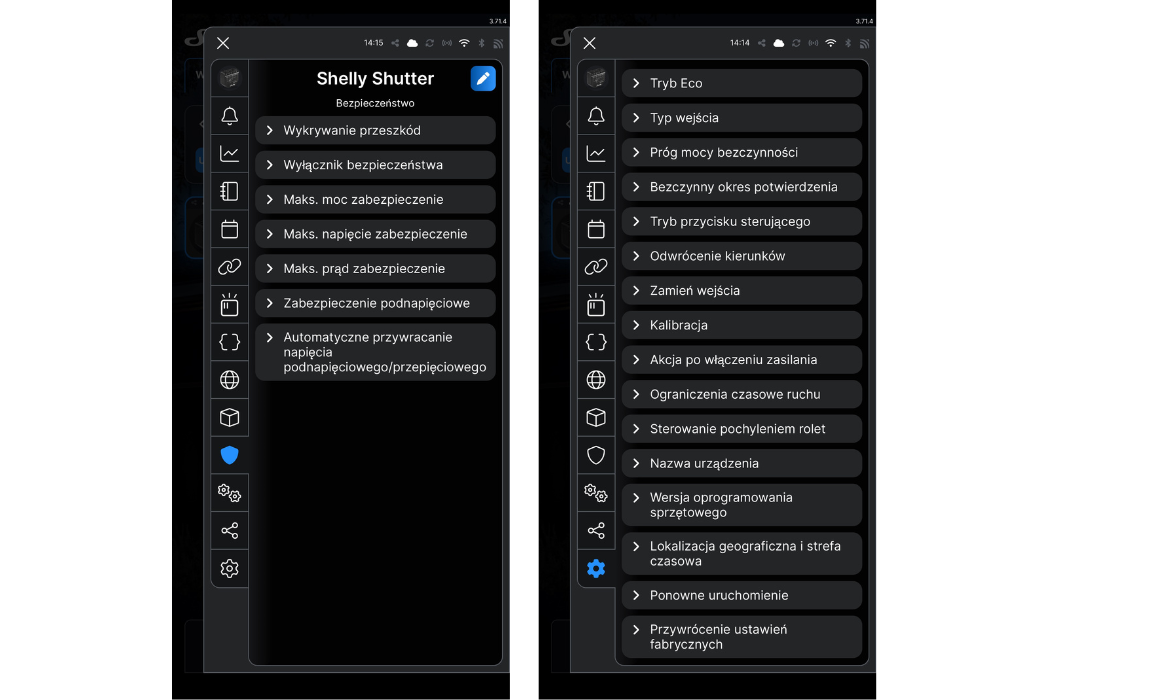

Bezpieczeństwo i zaawansowane ustawienia

Shelly Shutter wyposażono w szereg zabezpieczeń chroniących urządzenie i silnik rolety przed uszkodzeniem. W aplikacji możesz ustawić limity mocy, napięcia i prądu, a także aktywować ochronę przed przepięciem, podnapięciem i przeciążeniem.
Dodatkowo funkcja wykrywania przeszkód automatycznie zatrzymuje lub odwraca ruch rolety, gdy napotka ona opór, zapewniając bezpieczeństwo użytkowania.

W menu konfiguracji znajdziesz także opcje kalibracji napędu, ograniczeń czasowych ruchu, odwrócenia kierunków pracy, a w trybie Venetian – możliwość sterowania kątem lameli.
Urządzenie oferuje również tryb Eco, konfigurację zachowania po włączeniu zasilania, przywracanie ustawień fabrycznych i informacje o wersji oprogramowania.

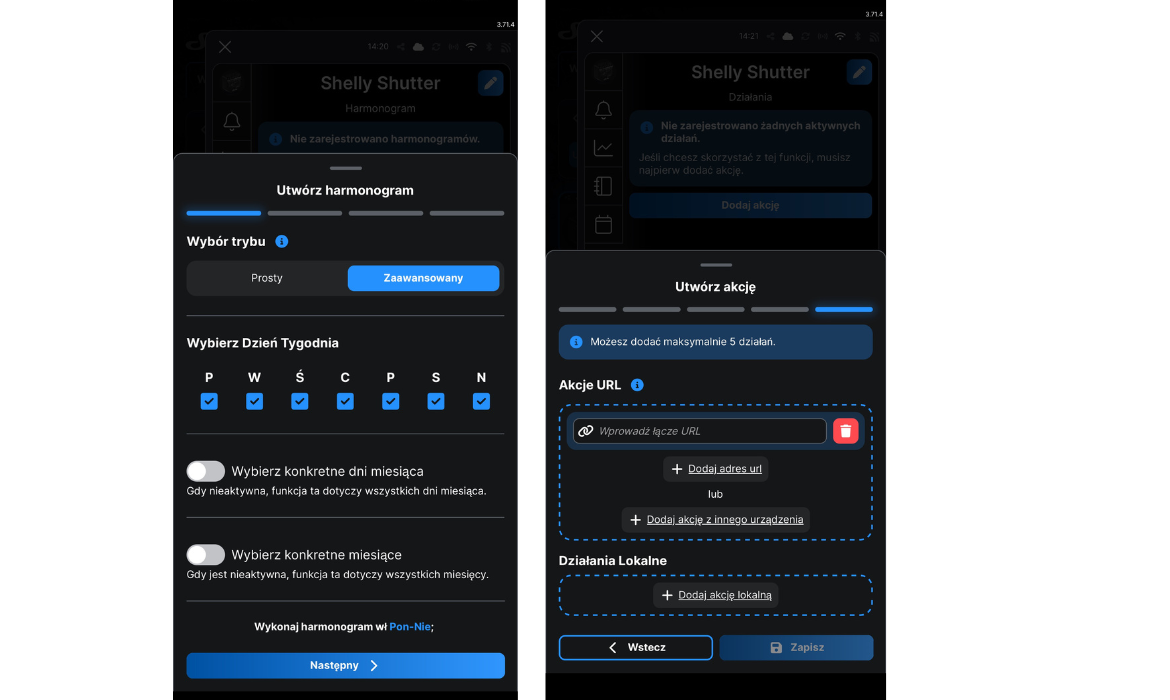

Automatyzacje i harmonogramy

Shelly Shutter umożliwia tworzenie automatycznych harmonogramów i scen, dzięki którym rolety lub żaluzje mogą otwierać się i zamykać o określonych porach dnia – np. po wschodzie słońca, o zachodzie lub w wybranym przedziale czasowym.
W aplikacji Shelly Smart Control można zapisać do 20 harmonogramów oraz tworzyć sceny warunkowe, które reagują na zdarzenia z innych urządzeń, np. czujników ruchu czy światła.

Urządzenie obsługuje również MQTT, Webhooks i skrypty ShellyScript, co pozwala tworzyć zaawansowane reguły automatyzacji – zarówno lokalnie, jak i w chmurze.
Dzięki temu Shelly Shutter może działać samodzielnie, bez potrzeby stałego połączenia z Internetem, zapewniając pełną kontrolę i elastyczność.

Integracje i kompatybilność

Shelly Shutter współpracuje z najpopularniejszymi platformami smart home, umożliwiając sterowanie głosowe oraz automatyzację w ramach istniejących ekosystemów. Urządzenie obsługuje integracje z Amazon Alexa, Google Home i Samsung SmartThings, a także komunikację poprzez KNXnet/IP, MQTT(s), HTTP/HTTPS (WebHooks) i UDP.

Dzięki funkcji BLE Gateway może przekazywać dane z urządzeń Bluetooth do chmury lub lokalnej sieci Shelly, a w trybie Wi-Fi Range Extender – wzmacniać sygnał Wi-Fi dla innych modułów IoT.
Otwarte API pozwala również na integrację z zewnętrznymi systemami automatyki, takimi jak Home Assistant, Node-RED czy openHAB.

Dane techniczne

• Model: Shelly Shutter (S3SH-0A2P4EU)
• Zastosowanie: sterowanie roletami, żaluzjami, markizami i zasłonami (również w trybie Venetian)
• Liczba kanałów: 2 (O1, O2 – kierunki góra/dół)
• Wejścia sterujące: 2 (S1, S2 – przyciski lub przełączniki)
• Zasilanie: 110–240 V AC, 50/60 Hz
• Maksymalne obciążenie: 4 A (silniki z kompensowanym współczynnikiem mocy)
• Pomiar mocy: tak – napięcie, prąd i moc w czasie rzeczywistym
• Obsługiwane silniki: jednofazowe AC z mechanicznymi lub elektronicznymi wyłącznikami krańcowymi
• Zabezpieczenia: przed przegrzaniem, przepięciem, przeciążeniem, nadmierną mocą, wykrywaniem przeszkód
• Łączność: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 4.2
• Zasięg: do 30 m w pomieszczeniach / do 50 m na zewnątrz (zależnie od warunków)
• Integracje: Alexa, Google Home, SmartThings, KNXnet/IP, MQTT(s), WebHooks (HTTP/HTTPS), UDP
• Funkcje dodatkowe: BLE Gateway, Wi-Fi Range Extender, harmonogramy (20), Web UI, skrypty ShellyScript
• Procesor: ESP-Shelly-C38F
• Pamięć Flash: 8 MB
• Pobór mocy: < 1,4 W
• Montaż: w puszce podtynkowej Ø60 mm (zalecana głębokość min. 45 mm)
• Wymiary: 37 × 42 × 16 mm
• Waga: 30 g
• Materiał obudowy: tworzywo sztuczne (czarne)
• Temperatura pracy: –20°C do +40°C
• Wilgotność: 30–70% RH
• Maks. wysokość instalacji: 2000 m n.p.m.

Zawartość zestawu

• Moduł Shelly Shutter (S3SH-0A2P4EU)
• Instrukcja obsługi (PL)
• Oryginalne opakowanie producenta
