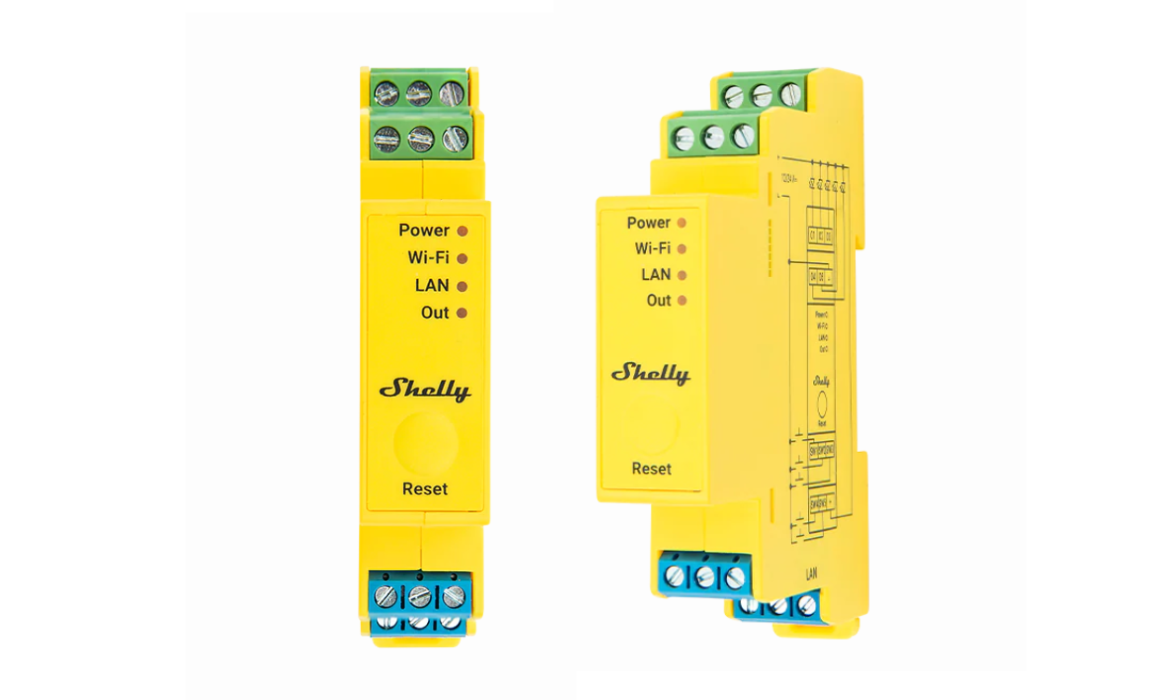

Shelly Pro RGBWW PM – 5-kanałowy kontroler oświetlenia LED na szynę DIN z pomiarem mocy

Shelly Pro RGBWW PM to profesjonalny, pięciokanałowy sterownik oświetlenia LED do montażu na szynie DIN, przeznaczony do sterowania taśmami LED RGB, CCT oraz nawet pięcioma niezależnymi obwodami świetlnymi.
Urządzenie łączy zaawansowane funkcje automatyki, precyzyjny pomiar zużycia energii oraz prostą obsługę, dzięki czemu sprawdzi się zarówno u użytkowników początkujących, jak i w rozbudowanych instalacjach smart home oraz komercyjnych systemach oświetleniowych.

Dzięki obsłudze Wi-Fi, Ethernetu i Bluetooth, wbudowanemu interfejsowi Web UI oraz aplikacji Shelly Smart Control, sterowanie światłem jest intuicyjne i nie wymaga stosowania dodatkowej centrali (hubu).
Zaawansowani użytkownicy docenią możliwość tworzenia automatyzacji za pomocą harmonogramów, scen, skryptów, MQTT i Webhooks, natomiast osoby mniej techniczne mogą korzystać z gotowych funkcji, takich jak ściemnianie, zmiana barwy światła czy tryb nocny — wszystko z poziomu aplikacji lub przycisku ściennego.

Shelly Pro RGBWW PM został zaprojektowany z myślą o instalacjach domowych, wielorodzinnych i komercyjnych, oferując wysoką niezawodność, rozbudowane zabezpieczenia oraz elastyczność konfiguracji, która rośnie wraz z potrzebami użytkownika.

Najważniejsze informacje

• 5 kanałów LED – sterowanie RGB, CCT lub 5 niezależnych obwodów światła z jednego urządzenia
• Profile pracy: RGB + CCT, CCT ×2, RGB + 2× Light, Light ×5
• Niezależne sterowanie kanałami – pełna kontrola każdego wyjścia (profil Light ×5)
• Pomiar energii – monitoring napięcia, prądu i mocy w czasie rzeczywistym

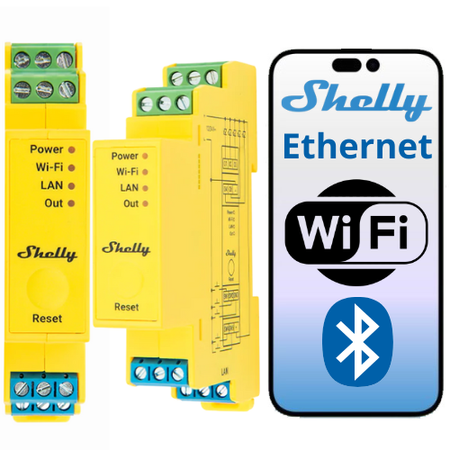

• Ethernet / Wi-Fi / Bluetooth – stabilne połączenie przewodowe lub bezprzewodowe
• Bez huba – działa lokalnie i zdalnie przez Shelly Smart Control i Web UI
• Harmonogramy i automatyzacje – do 20 scen, także bez chmury
• Tryb nocny – automatyczne ograniczenie jasności w godzinach nocnych
• Sterowanie lokalne – przyciski, przełączniki lub potencjometr (wejście analogowe)
• Integracje smart home – Home Assistant, Alexa, Google Home, SmartThings, MQTT
• Skrypty i API – Shelly Script, Webhooks, automatyzacje lokalne
• Zabezpieczenia – nadprąd, nadnapięcie, przeciążenie, przegrzanie
• Montaż na szynie DIN – seria Shelly Pro do instalacji domowych i komercyjnych
• Wymiary urządzenia -  94x19x69mm

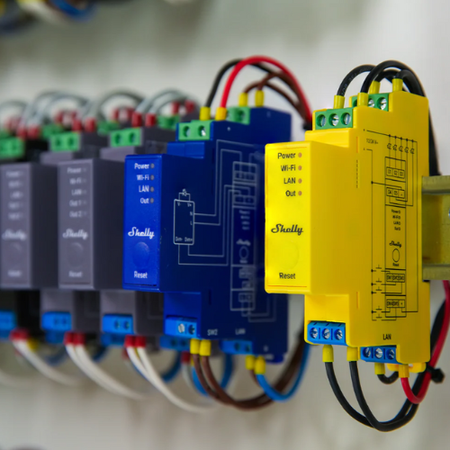

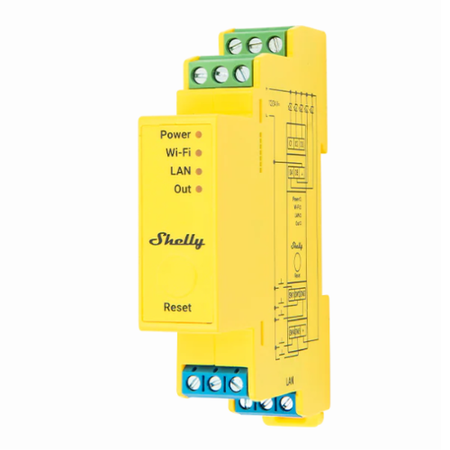

Montaż na szynie DIN i kompaktowe wymiary

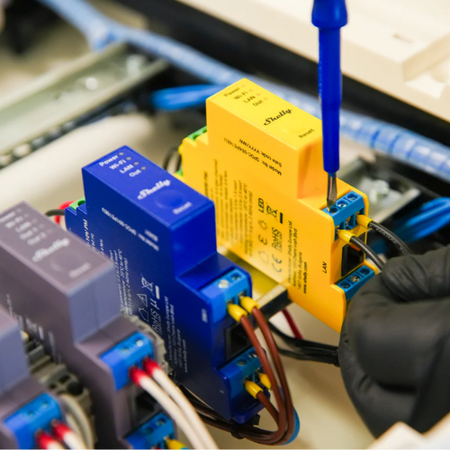

Shelly Pro RGBWW PM został zaprojektowany do montażu na standardowej szynie DIN, dzięki czemu idealnie nadaje się do instalacji w rozdzielnicach elektrycznych, szafach sterowniczych oraz instalacjach technicznych.
Taki sposób montażu zapewnia porządek w instalacji, łatwy dostęp serwisowy oraz wysokie bezpieczeństwo użytkowania.

Kompaktowa obudowa pozwala na instalację urządzenia nawet w gęsto zabudowanych rozdzielnicach, bez konieczności reorganizacji całej szafy.
Pomimo niewielkich rozmiarów moduł oferuje pełną funkcjonalność 5-kanałowego sterownika oświetlenia LED z pomiarem mocy.

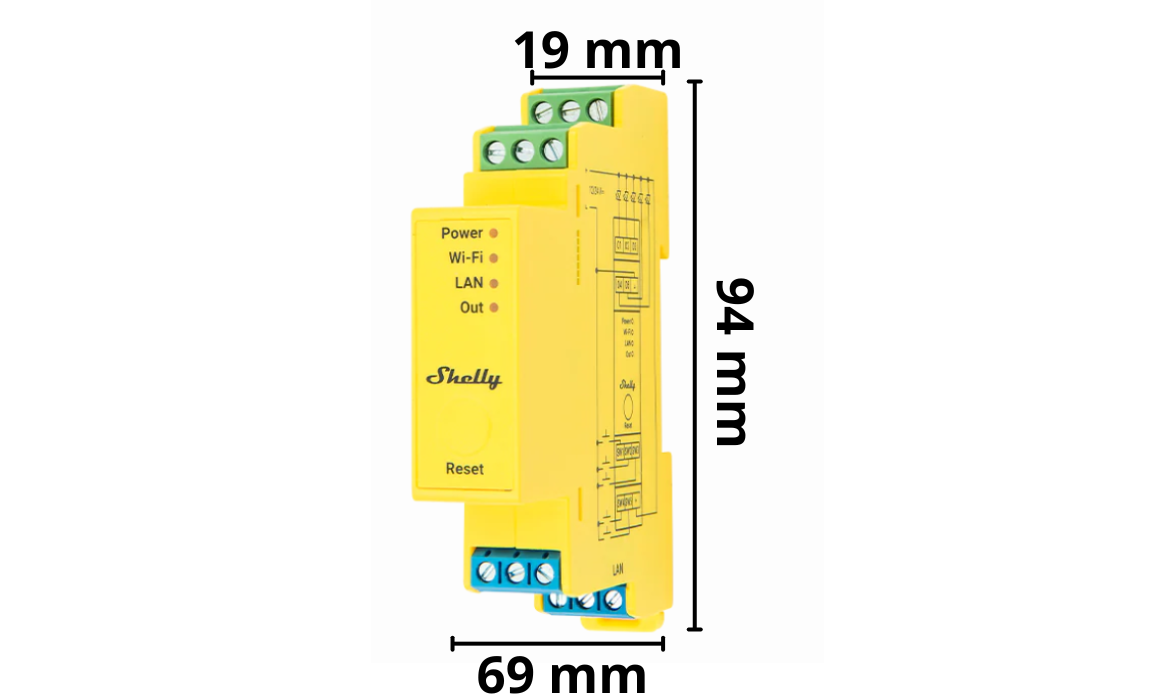

Wymiary urządzenia

• Wysokość: 94 mm
• Szerokość: 19 mm
• Głębokość: 69 mm

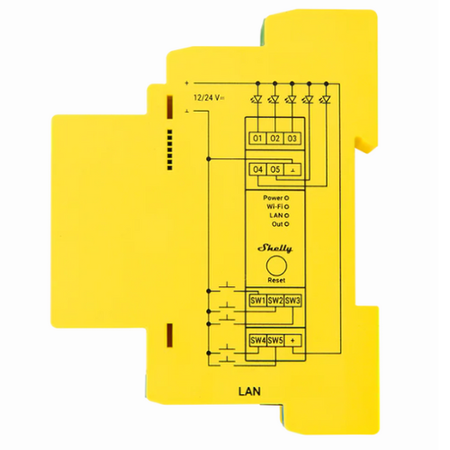

Schemat podłączenia

Shelly Pro RGBWW PM został zaprojektowany z myślą o przejrzystym i elastycznym podłączeniu w rozdzielnicy.
Oddzielne zaciski zasilania, wejść sterujących i wyjść LED sprawiają, że instalacja jest logiczna i łatwa do zaplanowania, niezależnie od wybranego trybu pracy.

• Zasilanie 12–24 V DC – jedno wspólne źródło dla urządzenia i taśm LED
• 5 wyjść LED (O1–O5) – obsługa RGB, CCT lub 5 niezależnych obwodów światła
• 5 wejść sterujących (SW1–SW5) – możliwość podłączenia przycisków, przełączników lub potencjometru
• Port Ethernet (RJ45) – stabilne połączenie przewodowe w instalacjach DIN

Dzięki obsłudze różnych profili pracy jedno urządzenie może sterować jedną zaawansowaną taśmą LED lub kilkoma niezależnymi strefami oświetlenia, bez potrzeby stosowania dodatkowych sterowników.

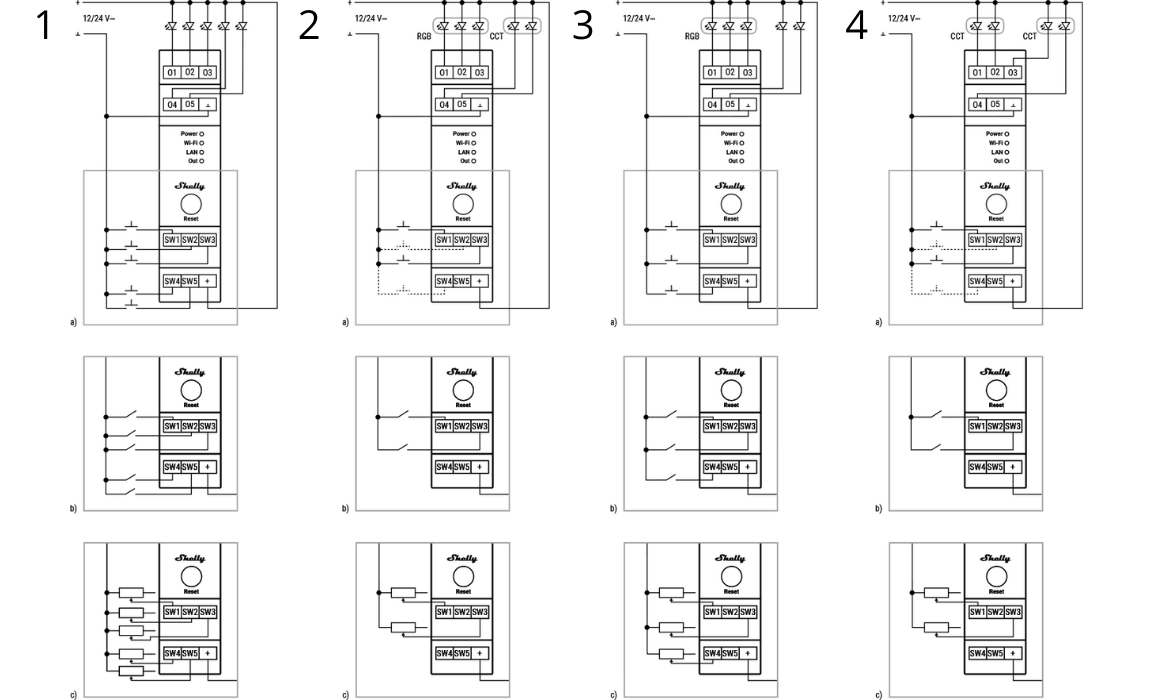

Dostępne schematy podłączenia

Shelly Pro RGBWW PM obsługuje kilka wariantów podłączenia, w zależności od wybranego profilu pracy:

1. Lights ×5 wiring – sterowanie pięcioma niezależnymi obwodami oświetleniowymi
2. RGB and CCT wiring – sterowanie taśmą RGB oraz światłem białym CCT (ciepłe / zimne)
3. RGB and Lights ×2 wiring – sterowanie RGB oraz dwoma niezależnymi źródłami światła
4. CCT ×2 wiring – sterowanie dwoma niezależnymi obwodami CCT

Każdy schemat pozwala dopasować urządzenie do konkretnego typu taśm LED i instalacji, bez potrzeby stosowania dodatkowych sterowników.

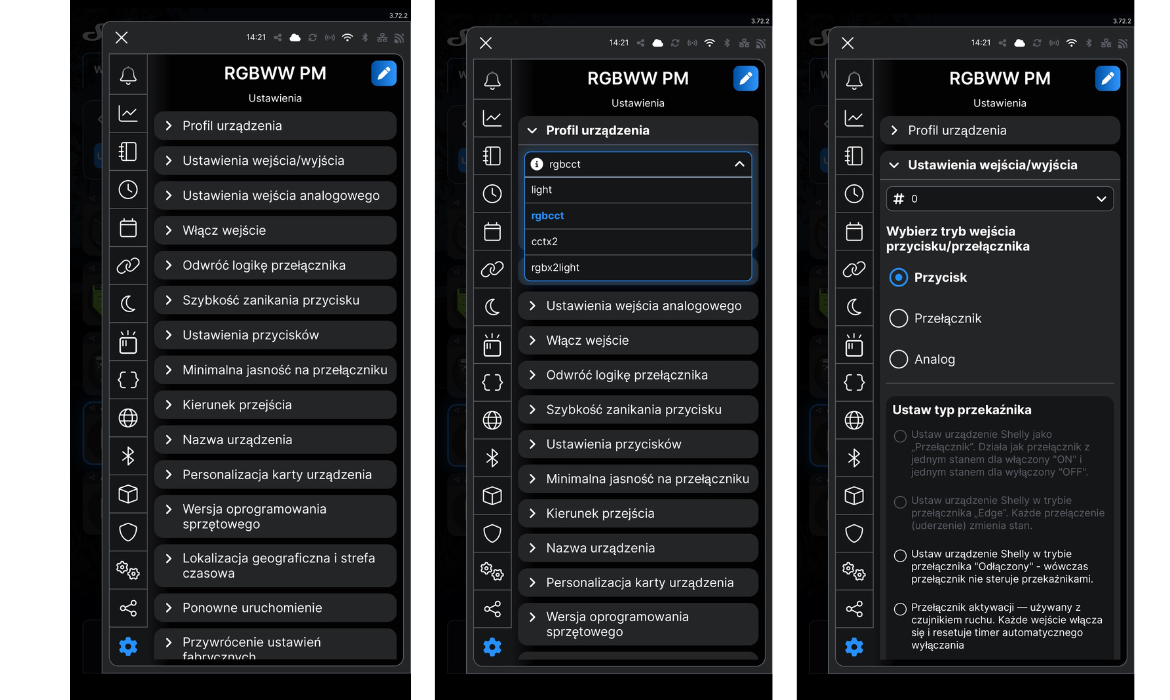

Profile pracy – jedno urządzenie, wiele konfiguracji oświetlenia

Shelly Pro RGBWW PM oferuje kilka profili pracy, które pozwalają dopasować sposób działania urządzenia do rodzaju taśm LED oraz układu instalacji.
Zmiana profilu odbywa się w ustawieniach urządzenia i nie wymaga zmiany sprzętu – tylko konfiguracji.

Dostępne profile:

• RGB + CCT (domyślny) - Sterowanie taśmą RGB (kolor) oraz białym światłem CCT (ciepłe / zimne). Idealne rozwiązanie do nowoczesnego oświetlenia dekoracyjnego i użytkowego.
• CCT ×2 - Sterowanie dwoma niezależnymi obwodami CCT, każdy z osobną regulacją temperatury barwowej i jasności. Sprawdza się np. w dwóch strefach jednego pomieszczenia.
• RGB + Lights ×2 - Połączenie oświetlenia RGB z dwoma niezależnymi źródłami światła białego. Dobre rozwiązanie do łączenia oświetlenia dekoracyjnego z funkcjonalnym.
• Lights ×5 - Pełna niezależność – pięć osobnych kanałów światła, każdy sterowany oddzielnie. Idealne do rozbudowanych instalacji i wielu stref oświetleniowych.

Dzięki takiej elastyczności Shelly Pro RGBWW PM sprawdzi się zarówno w prostych instalacjach domowych, jak i w bardziej zaawansowanych projektach, bez konieczności stosowania kilku różnych sterowników.

Sterowanie lokalne – przyciski, przełączniki i potencjometr

Shelly Pro RGBWW PM umożliwia bezpośrednie, lokalne sterowanie oświetleniem, bez konieczności korzystania z aplikacji czy systemu smart home.
Urządzenie posiada 5 wejść sterujących, do których można podłączyć klasyczne elementy sterujące znane z tradycyjnych instalacji.

Obsługiwane są:

• przyciski monostabilne (np. dzwonkowe),
• przełączniki bistabilne,
• potencjometr (wejście analogowe 10 kΩ) do płynnej regulacji jasności.

W zależności od wybranego profilu pracy, każde wejście może sterować pojedynczym kanałem lub grupą kanałów, umożliwiając:

• włączanie i wyłączanie światła,
• płynne ściemnianie i rozjaśnianie,
• zmianę jasności bez użycia aplikacji.

Takie rozwiązanie sprawia, że Shelly Pro RGBWW PM doskonale łączy klasyczne sterowanie ścienne z nowoczesnym systemem inteligentnego oświetlenia — wygodne zarówno dla użytkowników mniej technicznych, jak i dla instalatorów.

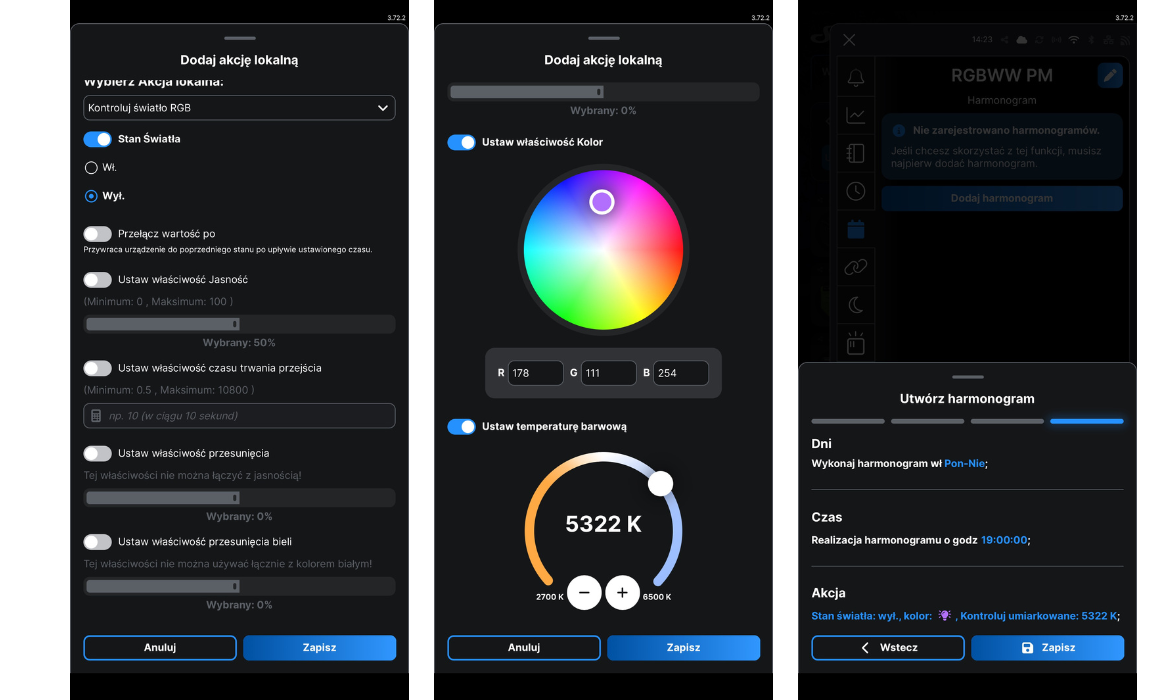

Harmonogramy i automatyzacje – światło dopasowane do rytmu dnia

Shelly Pro RGBWW PM umożliwia automatyczne sterowanie oświetleniem w oparciu o czas, harmonogramy i zaplanowane scenariusze, dzięki czemu światło może działać samodzielnie, bez ciągłej ingerencji użytkownika.

Urządzenie obsługuje:

• harmonogramy tygodniowe i roczne,
• automatyczne włączanie i wyłączanie światła,
• ustawianie jasności, koloru lub temperatury barwowej o określonych porach,
• timery auto ON / OFF.

Dzięki temu możliwe jest m.in.:

• włączanie oświetlenia o stałej godzinie,
• stopniowe rozjaśnianie lub przyciemnianie światła,
• automatyczne wyłączanie po określonym czasie,
• symulacja obecności domowników.

Zaawansowani użytkownicy mogą tworzyć bardziej rozbudowane automatyzacje lokalne, bez konieczności korzystania z chmury, łącząc działanie oświetlenia z innymi urządzeniami lub zdarzeniami w sieci.

Shelly Pro RGBWW PM pozwala dopasować oświetlenie do codziennych nawyków, zwiększając komfort, oszczędność energii i wygodę użytkowania.

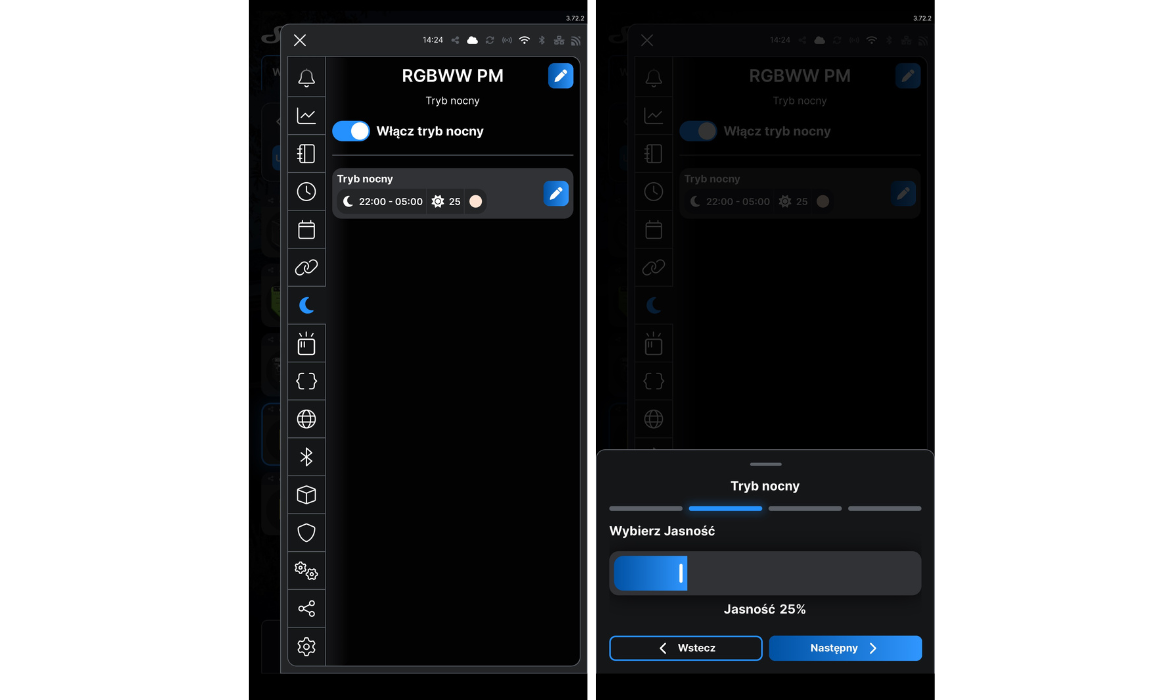

Tryb nocny

Shelly Pro RGBWW PM oferuje tryb nocny, który pozwala automatycznie ograniczyć jasność oświetlenia w wybranych godzinach nocnych.
Po jego aktywacji światło zawsze włącza się z ustawionym, delikatnym poziomem jasności, niezależnie od wcześnich ustawień.

Rozwiązanie to zwiększa komfort użytkowania po zmroku, zapobiega oślepianiu i idealnie sprawdza się w sypialniach, korytarzach, pokojach dziecięcych oraz przestrzeniach nocnych.
Tryb nocny działa automatycznie i nie wymaga codziennej obsługi, zapewniając wygodę i spójne oświetlenie nocne.

Zaawansowane integracje i skrypty

Shelly Pro RGBWW PM można łatwo zintegrować z popularnymi systemami inteligentnego domu, takimi jak Home Assistant, Alexa, Google Home czy SmartThings.
Urządzenie obsługuje również Shelly Script, MQTT oraz Webhooks, co pozwala tworzyć własne automatyzacje i zaawansowaną logikę działania.

Dzięki temu sterownik może pracować lokalnie, bez chmury, reagować na zdarzenia w innych systemach i być elementem zarówno prostych, jak i rozbudowanych instalacji.
To rozwiązanie, które jest intuicyjne w podstawowej obsłudze, a jednocześnie oferuje duże możliwości dla użytkowników technicznych i instalatorów.

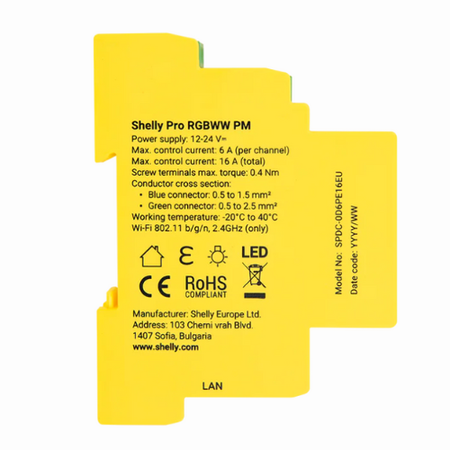

Dane techniczne

• Model: Shelly Pro RGBWW PM
• Model producenta: SPDC-0D5PE16EU
• Typ urządzenia: 5-kanałowy kontroler oświetlenia LED z pomiarem mocy
• Montaż: szyna DIN
• Zasilanie: 12–24 V DC
• Liczba kanałów: 5
• Maksymalny prąd sterowania: 16 A łącznie, 6 A na kanał
• Maksymalne napięcie przełączania: 24 V DC
• Obsługiwane profile pracy: RGB + CCT, CCT ×2, RGB + 2× Light, Light ×5
• Zakres temperatury barwowej CCT: 2700–6500 K (konfigurowalny 1000–10000 K)
• Pomiar energii: napięcie, prąd, moc oraz energia (aktywna i pozorna)
• Wbudowany czujnik temperatury: tak
• Łączność: Ethernet (RJ45), Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 4.2
• Funkcje sieciowe: Wi-Fi Range Extender, BLE Gateway
• Harmonogramy i automatyzacje: do 20, praca lokalna
• Obsługa skryptów: Shelly Script
• Integracje: Home Assistant, Amazon Alexa, Google Home, SmartThings, MQTT, Webhooks
• Interfejs użytkownika: wbudowany Web UI
• Zabezpieczenia: nadprądowe, nadnapięciowe, przeciążeniowe, termiczne
• Wymiary (W × S × G): 94 × 19 × 69 mm
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: żółty
• Temperatura pracy: –20 °C do +40 °C
• Wilgotność pracy: 30–70% RH
• Maksymalna wysokość instalacji: 2000 m

Zawartość zestawu

• Shelly Pro RGBWW PM
• Instrukcja obsługi i bezpieczeństwa
• Oryginalne opakowanie producenta
