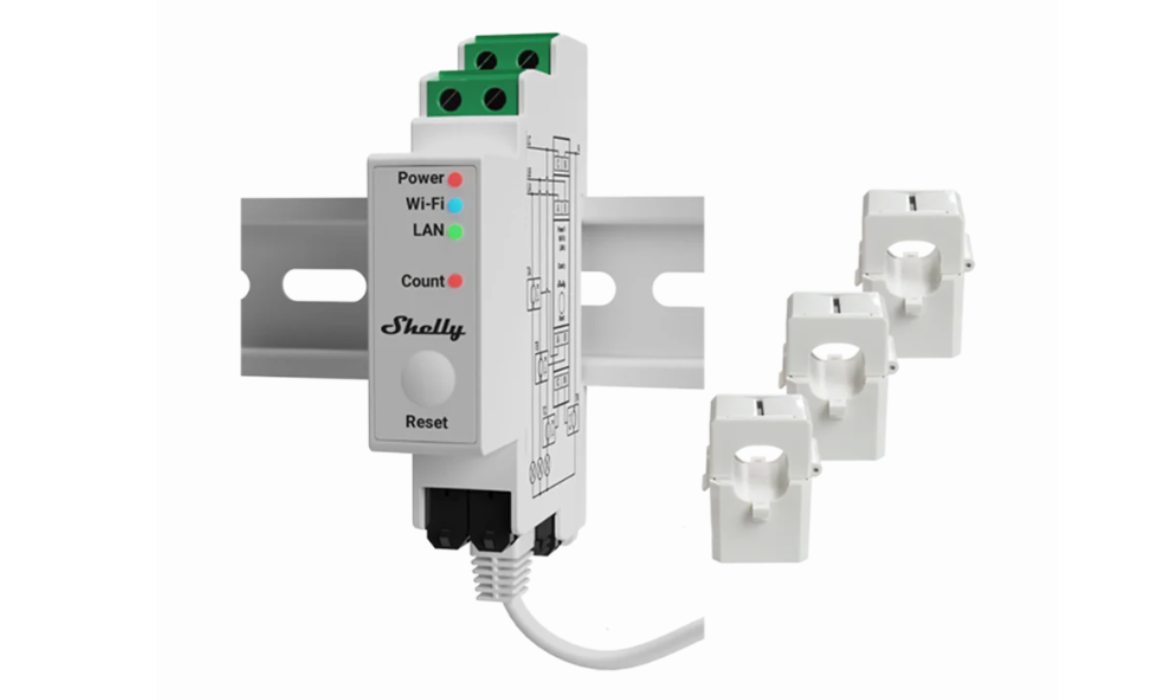

Shelly Pro 3EM – trójfazowy licznik energii 3 × 120 A na szynę DIN z LAN i Wi-Fi

Shelly Pro 3EM to profesjonalny, trójfazowy licznik energii elektrycznej 3 × 120 A, przeznaczony do montażu na szynie DIN i precyzyjnego monitorowania zużycia energii w instalacjach jedno- i trójfazowych. Urządzenie mierzy w czasie rzeczywistym napięcie, prąd, moc czynną i pozorną oraz energię osobno dla każdej fazy, umożliwiając dokładną analizę obciążenia i zużycia energii.

Dzięki obsłudze Ethernetu, Wi-Fi i Bluetooth, wbudowanemu interfejsowi Web UI oraz integracjom przez MQTT, HTTP i WebSocket, Shelly Pro 3EM może pracować lokalnie w sieci LAN, bez konieczności korzystania z chmury. Dane pomiarowe są zapisywane w pamięci urządzenia nawet przez 60 dni, co czyni je idealnym rozwiązaniem do domów, budynków wielorodzinnych oraz instalacji komercyjnych i przemysłowych.

Najważniejsze informacje:

• Trójfazowy licznik energii 3 × 120 A
• Pomiar napięcia, prądu, mocy czynnej i pozornej w czasie rzeczywistym
• Pomiar energii importowanej i eksportowanej (4-kwadrantowy) – gotowy na fotowoltaikę
• Klasa dokładności B (IEC 62053-21)
• Pomiary osobno dla każdej fazy oraz przewodu neutralnego (CT)
• Pamięć danych do 60 dni (interwał 1 minuta)
• Montaż na szynie DIN
• Łączność Ethernet (LAN), Wi-Fi 2.4 GHz oraz Bluetooth
• Praca lokalna bez chmury
• Wbudowany Web UI – konfiguracja i podgląd z przeglądarki
• Obsługa MQTT, HTTP, WebSocket, Shelly Script
• Wykrywanie błędnej kolejności faz (opcjonalnie)
• Optyczna sygnalizacja impulsów zużycia energii
• Wbudowany zegar czasu rzeczywistego (RTC)
• Brak wbudowanego przekaźnika – sterowanie stycznikiem przez Shelly Pro Add-on
• Niskie zużycie energii < 3 W

Montaż na szynie DIN i wymiary

Shelly Pro 3EM został zaprojektowany do montażu na standardowej szynie DIN 35 mm, co umożliwia jego instalację w rozdzielnicach elektrycznych, szafach sterowniczych oraz instalacjach technicznych. Konstrukcja z serii Shelly Pro zapewnia stabilne mocowanie, łatwy dostęp serwisowy oraz porządek w instalacji.

Kompaktowa obudowa pozwala na montaż urządzenia nawet w gęsto zabudowanych rozdzielnicach, bez konieczności reorganizacji całej szafy.

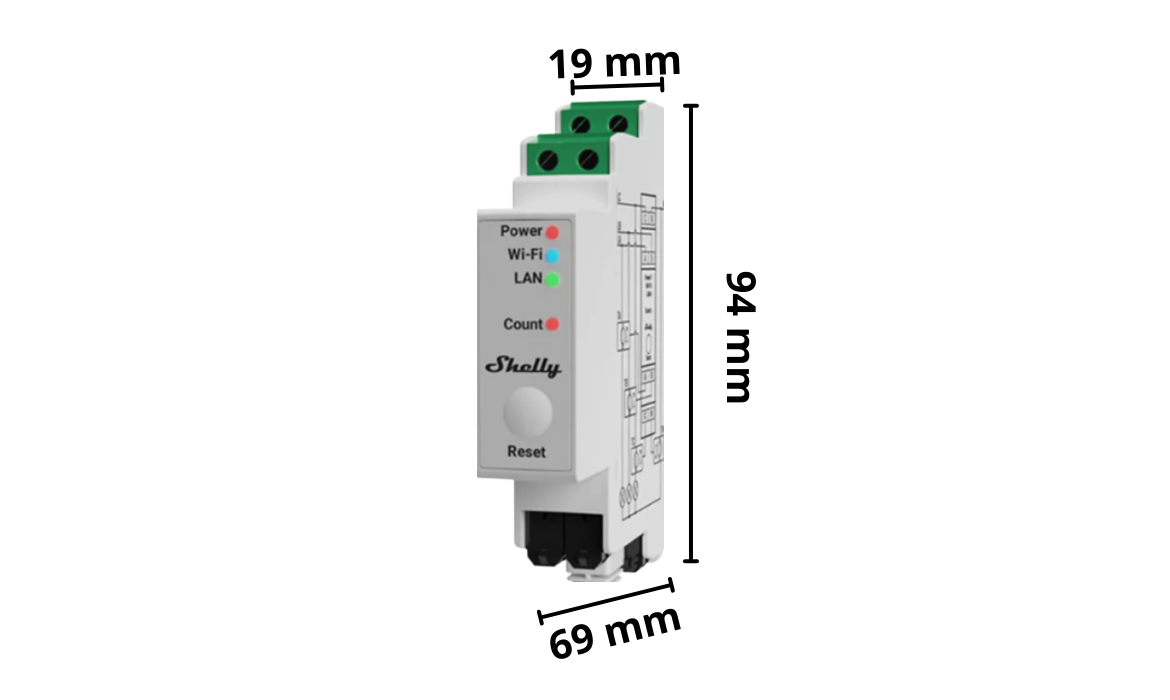

Wymiary urządzenia:

•  94 mm x 19 mm (1 moduł DIN) x 69 mm

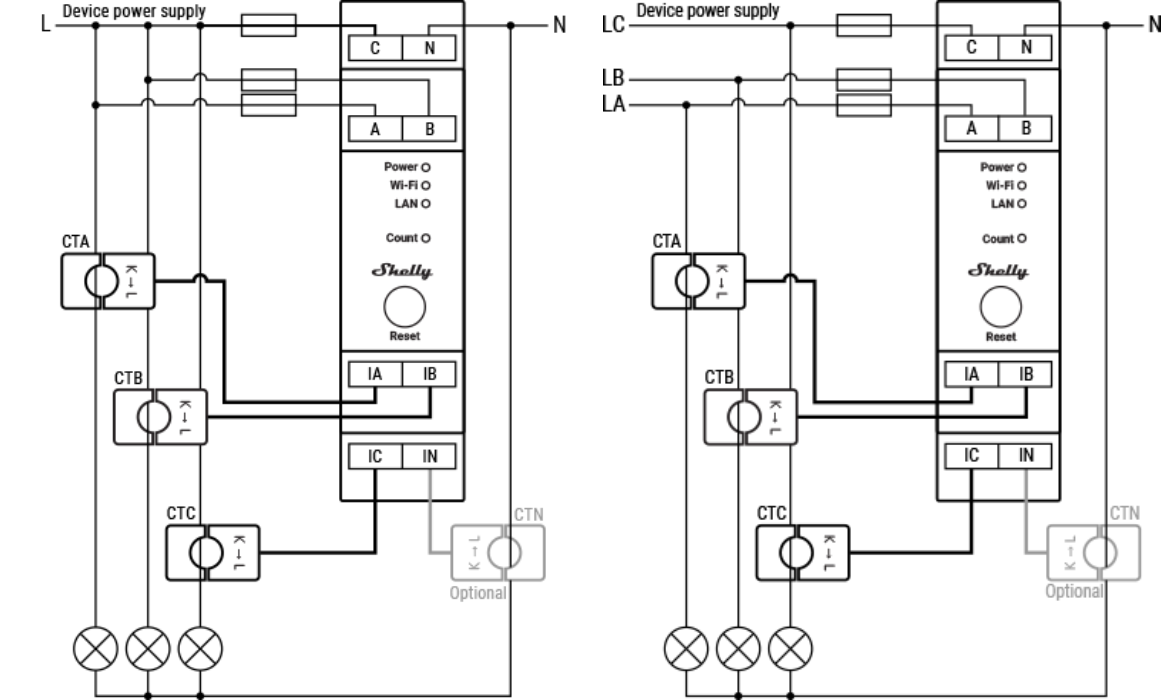

Schemat podłączenia

Shelly Pro 3EM obsługuje zarówno instalacje jednofazowe (1~), jak i trójfazowe (3~). Pomiar prądu realizowany jest za pomocą bezkontaktowych przekładników prądowych CT, montowanych bezpośrednio na przewodach fazowych.

Zasada podłączenia:

• Zasilanie urządzenia: 100–260 V AC (L + N)
• Pomiary napięcia: bezpośrednio z faz A / B / C oraz przewodu neutralnego
• Pomiary prądu: przez przekładniki prądowe IA, IB, IC (do 120 A)
• Opcjonalny pomiar prądu neutralnego: dodatkowy przekładnik CTN (brak w zestawie)

Ważne informacje montażowe:

• Przekładniki należy zamontować zgodnie z kierunkiem przepływu prądu (K → L)
• Urządzenie nie posiada wbudowanego przekaźnika
• Sterowanie stycznikiem możliwe po zastosowaniu Shelly Pro Add-on (opcjonalnie)

Schemat umożliwia szybkie i bezpieczne podłączenie licznika w rozdzielnicy, bez rozłączania przewodów fazowych i bez ingerencji w obciążenie.

Automatyzacje i integracje

Shelly Pro 3EM umożliwia tworzenie lokalnych automatyzacji i integracji z systemami zewnętrznymi, bez konieczności korzystania z chmury.

• Automatyzacje lokalne – reakcje na wartości mocy, prądu, napięcia lub energii
• Harmonogramy i reguły – sterowanie urządzeniami zależnie od czasu i warunków
• MQTT, HTTP, WebSocket – integracja z systemami automatyki i BMS
• Shelly Script – tworzenie własnej logiki działania bezpośrednio w urządzeniu
• Web UI – konfiguracja i monitoring z poziomu przeglądarki
• Integracje smart home – Home Assistant, systemy automatyki lokalnej i serwerowej

Dzięki temu Shelly Pro 3EM może nie tylko monitorować zużycie energii, ale również aktywnie uczestniczyć w automatyce budynku, np. sterując stycznikiem, alarmami lub innymi urządzeniami w zależności od poboru mocy.

Pomiar energii i dane pomiarowe

Shelly Pro 3EM zapewnia precyzyjny pomiar energii w czasie rzeczywistym w instalacjach jedno- i trójfazowych, z osobnym odczytem dla każdej fazy.

Urządzenie mierzy i prezentuje:

• napięcie, prąd oraz moc czynną i pozorną,
• zużycie energii (import i eksport) – pomiar 4-kwadrantowy,
• współczynnik mocy (cos φ) oraz parametry fazowe.

Dzięki wbudowanej pamięci nieulotnej licznik zapisuje dane co 1 minutę przez okres do 60 dni, nawet w przypadku braku połączenia z siecią. Zegar czasu rzeczywistego (RTC) zapewnia poprawne znaczniki czasowe zapisów.

Dane pomiarowe mogą być:

• przeglądane lokalnie w Web UI,
• integrowane z systemami zewnętrznymi przez MQTT i API,
• eksportowane do plików CSV lub JSON do dalszej analizy.

Shelly Pro 3EM to nie tylko licznik energii, ale narzędzie do analizy zużycia, kontroli kosztów i optymalizacji pracy instalacji, również w systemach fotowoltaicznych (PV).

Zastosowania

Shelly Pro 3EM znajduje zastosowanie w szerokim zakresie instalacji, gdzie wymagany jest precyzyjny pomiar i analiza zużycia energii elektrycznej:

• Budynki mieszkalne – domy jednorodzinne, instalacje z fotowoltaiką
• Budynki wielorodzinne (MDU) – apartamenty, bloki, hotele
• Obiekty komercyjne – biura, sklepy, restauracje, stacje paliw
• Rolnictwo – gospodarstwa, hale, silosy, instalacje techniczne
• Obiekty publiczne i przemysłowe – infrastruktura miejska, uczelnie, zakłady

Dzięki wysokiemu zakresowi pomiarowemu 3 × 120 A, pracy lokalnej oraz szerokim możliwościom integracji, Shelly Pro 3EM sprawdza się zarówno w prostych instalacjach monitorujących, jak i w rozbudowanych systemach zarządzania energią.

Bezpieczeństwo i funkcje ochronne

Shelly Pro 3EM został zaprojektowany z myślą o bezpiecznej i niezawodnej pracy w instalacjach elektrycznych domowych i komercyjnych.

• Wbudowany czujnik temperatury – monitorowanie temperatury wewnętrznej urządzenia
• Sygnalizacja przegrzania – informacja o przekroczeniu dopuszczalnych parametrów pracy
• Szyfrowana komunikacja (TLS) – bezpieczne połączenia sieciowe
• Stabilna praca w sieci LAN – brak zależności od chmury
• Zgodność z normami IEC – klasa dokładności B (IEC 62053-21)
• Zastosowanie z zewnętrznymi zabezpieczeniami – współpraca z wyłącznikami nadprądowymi (charakterystyka B lub C)

Dzięki konstrukcji serii Shelly Pro urządzenie zapewnia wysoki poziom bezpieczeństwa eksploatacji oraz niezawodność w długotrwałej pracy ciągłej.

Dane techniczne

• Model: Shelly Pro 3EM
• Model producenta: SPEM-003CEBEU
• Typ urządzenia: trójfazowy licznik energii elektrycznej
• Montaż: szyna DIN 35 mm
• Napięcie zasilania: 100–260 V AC, 50/60 Hz
• Pobór mocy: < 3 W
• Zakres pomiaru prądu: 0–120 A na fazę (przez przekładniki CT)
• Kompatybilne przekładniki prądowe: CT 120 A
• Minimalne obciążenie do kalibracji: 500 W na kanał
• Próg braku obciążenia: 30 VA na kanał
• Pomiar napięcia: RMS dla każdej fazy
• Pomiar prądu: RMS (fazy i przewód neutralny – opcjonalnie)
• Pomiar mocy: czynna i pozorna
• Pomiar energii: czynna i pozorna, import i eksport (4-kwadrantowy)
• Współczynnik mocy: cos φ
• Klasa dokładności: B (IEC 62053-21)
• Dokładność pomiaru napięcia: ±1 %
• Dokładność pomiaru prądu: ±1 % (2–120 A), ±2 % (1–2 A), ±5 % (0–1 A)
• Pamięć danych: do 60 dni
• Rozdzielczość zapisu danych: 1 minuta
• Eksport danych: CSV, JSON (API)
• Wbudowany zegar czasu rzeczywistego (RTC): tak
• Łączność: Ethernet (RJ45), Wi-Fi 2.4 GHz, Bluetooth 4.2
• Obsługiwane protokoły: MQTT, HTTP, WebSocket
• Obsługa skryptów: Shelly Script
• Interfejs użytkownika: wbudowany Web UI
• Wbudowany czujnik temperatury: tak
• Wbudowany przekaźnik: nie
• Sterowanie stycznikiem: przez Shelly Pro Add-on (opcjonalnie)
• Temperatura pracy: –20 °C do +40 °C
• Wilgotność pracy: 30–70 % RH
• Maksymalna wysokość instalacji: 2000 m
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: biały
• Wymiary (W × S × G): 94 × 19 × 69 mm

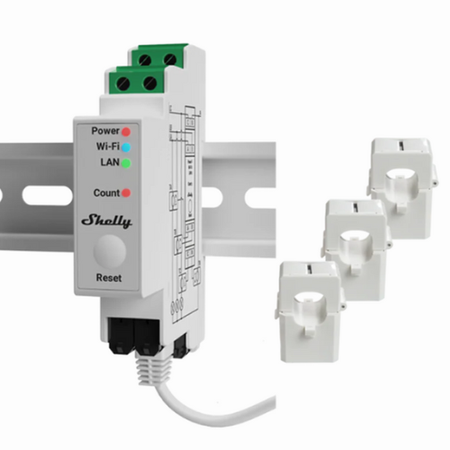

Zawartość zestawu

•  Shelly Pro 3EM

• 3 × przekładnik prądowy CT 120 A (dla faz L1, L2, L3)
• Instrukcja obsługi w języku polskim
• Oryginalne opakowanie producenta
