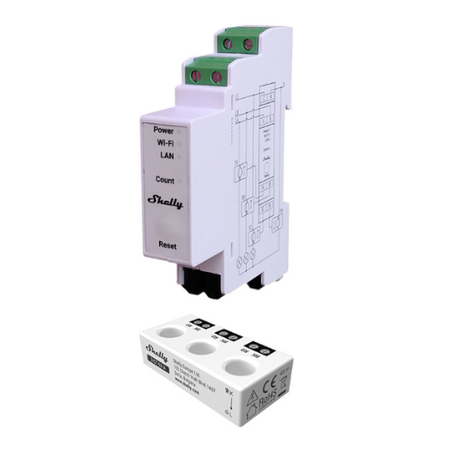

Shelly Pro 3EM-3CT63 – profesjonalny trójfazowy licznik energii 63 A na szynę DIN

Shelly Pro 3EM-3CT63 to profesjonalny licznik energii jedno- i trójfazowej do montażu na szynie DIN, zaprojektowany do precyzyjnego monitorowania zużycia energii w czasie rzeczywistym. Urządzenie wykorzystuje bezkontaktowe przekładniki prądowe 63 A, dzięki czemu umożliwia pomiary bez ingerencji w obwody zasilające.

Licznik mierzy napięcie, prąd, moc czynną i pozorną oraz energię dla każdej fazy osobno, obsługuje pomiar 4-kwadrantowy i jest w pełni przystosowany do instalacji fotowoltaicznych. Wbudowany Ethernet, Wi-Fi i Bluetooth, interfejs Web UI oraz obsługa Modbus, MQTT i API pozwalają na pracę lokalną bez chmury oraz łatwą integrację z systemami BMS, SCADA.

Shelly Pro 3EM-3CT63 zapisuje dane pomiarowe nawet przez 60 dni, posiada zegar czasu rzeczywistego (RTC) i został stworzony z myślą o instalacjach domowych, komercyjnych i przemysłowych, gdzie liczy się dokładność, niezawodność i pełna kontrola energii.

Najważniejsze informacje:

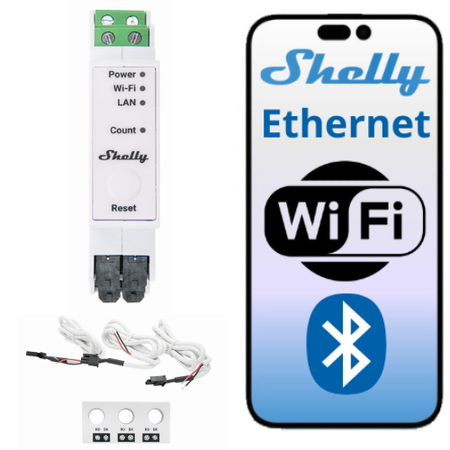

• Łączność przez LAN, Wi-Fi i Bluetooth – działa lokalnie i zdalnie
• Konfiguracja i podgląd w przeglądarce (Web UI) – bez chmury i konta
• Integracja z systemami automatyki dzięki Modbus, MQTT i API
• Obsługa instalacji jedno- i trójfazowych – jeden licznik do wielu zastosowań
• Możliwość pracy z instalacjami fotowoltaicznymi (PV) – pomiar poboru i oddawania energii

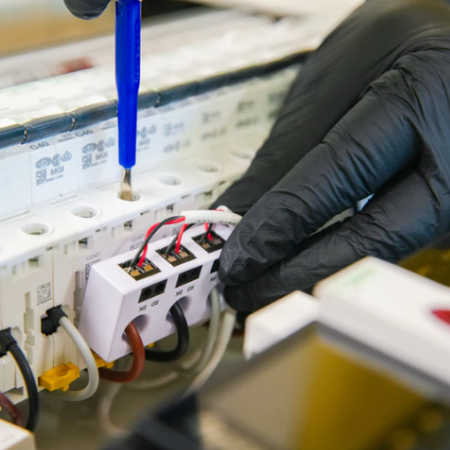

• Pomiar prądu realizowany przez bezkontaktowe przekładniki 63 A – bez rozłączania przewodów
• Bieżący odczyt napięcia, prądu, mocy i energii dla każdej fazy
• Dokładność klasy B – wiarygodne pomiary do zastosowań profesjonalnych
• Zapis danych co 1 minutę nawet przez 60 dni w pamięci urządzenia
• Możliwość tworzenia automatyzacji opartych na zużyciu energii

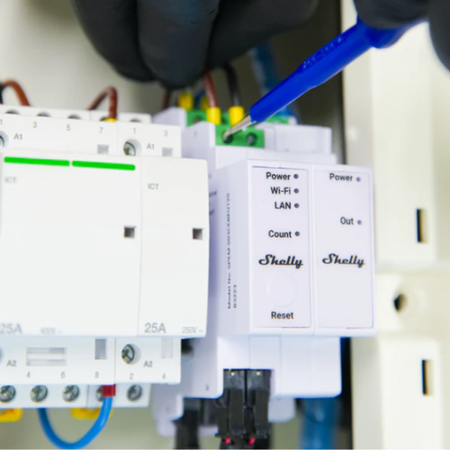

• Sterowanie obciążeniem przez zewnętrzny stycznik (Shelly Pro 3EM Switch Add-on)
• Montaż w rozdzielnicy na standardowej szynie DIN (1 moduł)
• Zasilanie w szerokim zakresie 100–260 V AC

Montaż na szynie DIN i wymiary

Shelly Pro 3EM-3CT63 jest przeznaczony do montażu na standardowej szynie DIN, co umożliwia szybką i estetyczną instalację w rozdzielnicach elektrycznych oraz szafach sterowniczych.

Szerokość jednego modułu DIN sprawia, że urządzenie bez problemu mieści się nawet w gęsto zabudowanych rozdzielnicach, zachowując porządek i łatwy dostęp serwisowy.

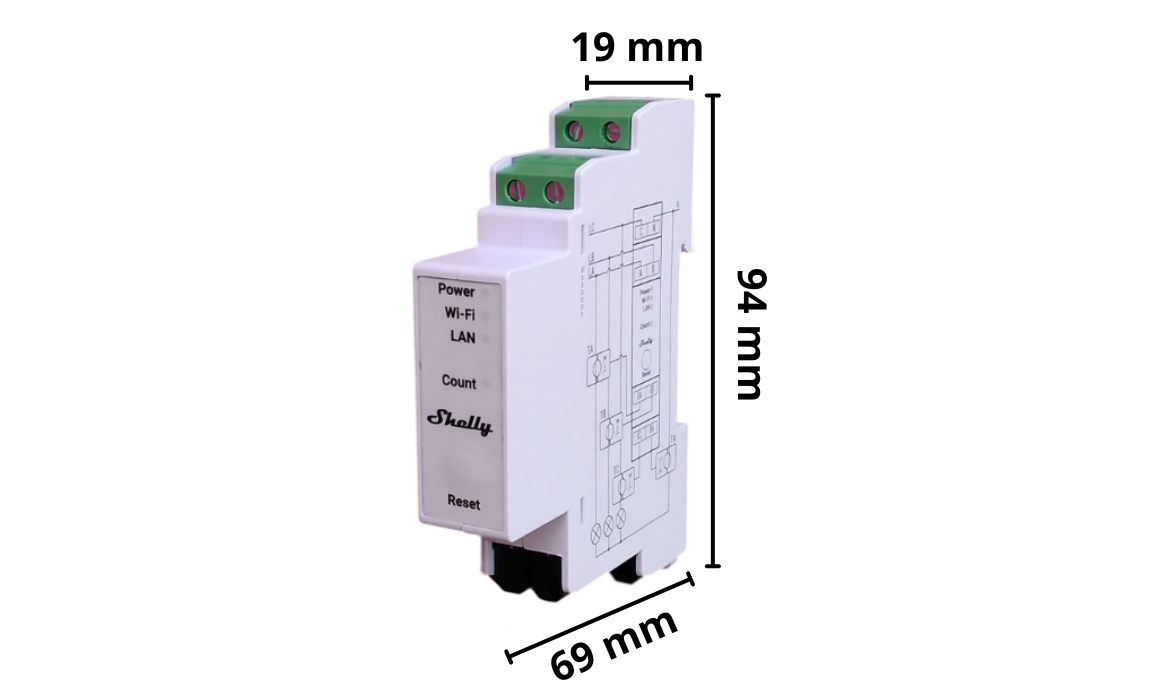

Wymiary urządzenia

• 94 × 19 × 69 mm

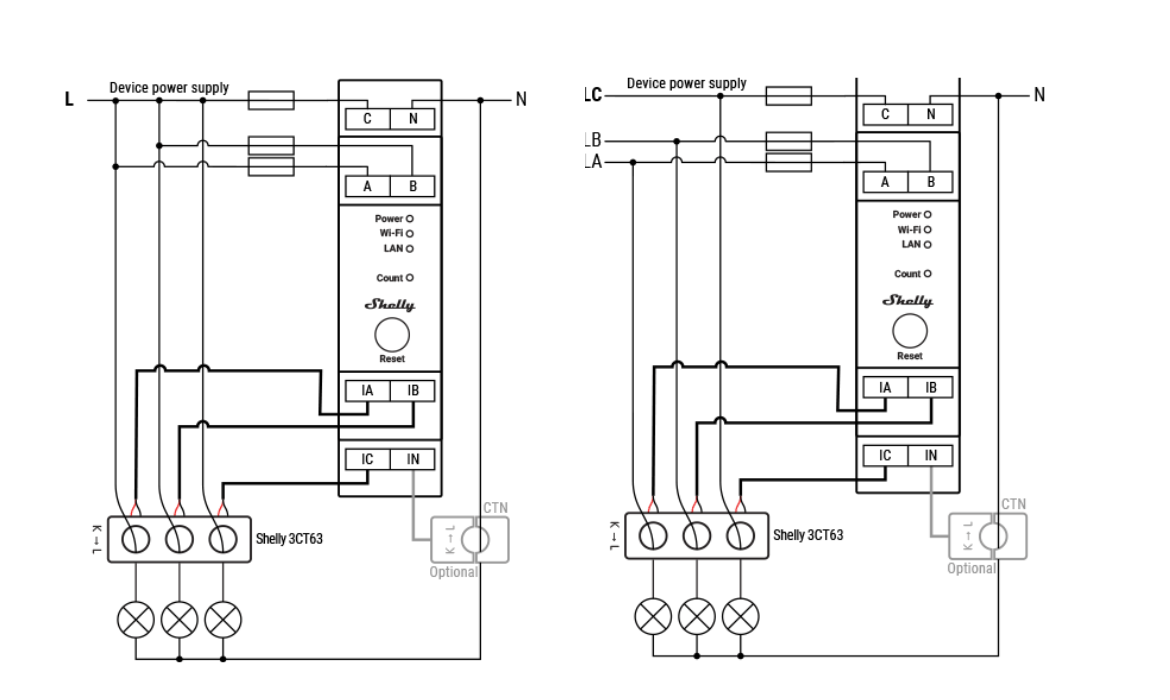

Schemat podłączenia – instalacja 1-fazowa i 3-fazowa

Shelly Pro 3EM-3CT63 obsługuje zarówno instalacje jednofazowe (1~), jak i trójfazowe (3~). Pomiar prądu realizowany jest za pomocą bezkontaktowych przekładników prądowych Shelly 3CT63, montowanych bezpośrednio na przewodach fazowych.

Zasada podłączenia

• Zasilanie urządzenia: 100–260 V AC (L + N)
• Pomiary napięcia: bezpośrednio z faz A / B / C oraz przewodu neutralnego
• Pomiary prądu: przez przekładniki prądowe 3CT63 (IA, IB, IC)
• Opcjonalny pomiar prądu neutralnego: dodatkowy przekładnik CTN (brak w zestawie)

Ważne informacje montażowe

• Przekładniki należy zamontować zgodnie z kierunkiem przepływu prądu (K → L)
• Urządzenie nie posiada wbudowanego przekaźnika
• Sterowanie stycznikiem możliwe jest po zastosowaniu Shelly Pro 3EM Switch Add-on (opcjonalnie)

Schemat umożliwia szybkie i bezpieczne podłączenie licznika w rozdzielnicy, bez rozłączania przewodów fazowych i bez ingerencji w obciążenie.

Automatyzacje i integracje

Shelly Pro 3EM-3CT63 umożliwia tworzenie zaawansowanych automatyzacji opartych na pomiarach energii, zarówno lokalnie, jak i w zewnętrznych systemach zarządzania.

Urządzenie obsługuje Modbus, MQTT oraz API, dzięki czemu może być bezpośrednio integrowane z systemami BMS, SCADA, Home Assistant oraz innymi platformami smart home i automatyki przemysłowej. Wszystkie połączenia przychodzące są szyfrowane (TLS), co zapewnia wysoki poziom bezpieczeństwa.

Dzięki wbudowanemu Ethernetowi i Wi-Fi licznik może pracować lokalnie w sieci LAN, bez konieczności korzystania z chmury, a wbudowany Web UI pozwala na szybki podgląd danych, konfigurację i diagnostykę z poziomu przeglądarki.

Shelly Pro 3EM-3CT63 umożliwia:

• automatyczne reagowanie na przekroczenie mocy lub prądu,
• sterowanie obciążeniem przez zewnętrzny stycznik (Shelly Pro 3EM Switch Add-on),
• tworzenie lokalnych reguł i skryptów,
• integrację z instalacjami fotowoltaicznymi i systemami zarządzania energią.

Dzięki temu licznik nie tylko mierzy zużycie energii, ale staje się aktywnym elementem systemu automatyki, pomagając obniżyć koszty energii i zwiększyć kontrolę nad instalacją.

Pomiar energii i dane pomiarowe

Shelly Pro 3EM-3CT63 zapewnia precyzyjny pomiar energii w czasie rzeczywistym dla instalacji jedno- i trójfazowych, z osobnym odczytem dla każdej fazy.

Urządzenie mierzy i prezentuje:

• napięcie, prąd oraz moc czynną i pozorną,
• zużycie energii (import i eksport) – pomiar 4-kwadrantowy,
• współczynnik mocy (cos φ) oraz dane fazowe.

Dzięki wbudowanej pamięci nieulotnej licznik zapisuje dane co 1 minutę przez okres do 60 dni, nawet przy braku połączenia z internetem. Wbudowany zegar czasu rzeczywistego (RTC) zapewnia poprawne znaczniki czasowe zapisów.

Dane pomiarowe mogą być:

• przeglądane lokalnie w Web UI,
• integrowane z systemami zewnętrznymi przez Modbus, MQTT i API,
• eksportowane do plików CSV lub JSON do dalszej analizy.

Shelly Pro 3EM-3CT63 to nie tylko licznik, ale narzędzie do pełnej analizy zużycia energii, kontroli kosztów i optymalizacji pracy instalacji – również w systemach fotowoltaicznych.

Zastosowania

Shelly Pro 3EM-3CT63 sprawdzi się wszędzie tam, gdzie wymagana jest dokładna kontrola zużycia energii oraz możliwość integracji z systemami automatyki.

• Domy jednorodzinne i inteligentne budynki – monitoring zużycia energii, bilans faz, automatyzacje oparte na poborze i nadwyżkach
• Instalacje fotowoltaiczne (PV) – pomiar importu i eksportu energii, analiza autokonsumpcji
• Firmy i obiekty komercyjne – kontrola kosztów energii, monitoring obwodów i rozdzielnic
• Przemysł i hale produkcyjne – analiza obciążeń, bilansowanie faz, prewencja przeciążeń
• Systemy BMS i SCADA – integracja przez Modbus, MQTT i LAN
• Serwerownie i centra danych – precyzyjny pomiar zużycia energii krytycznych obwodów
• Rozdzielnice i modernizacje instalacji – montaż na DIN, brak ingerencji w przewody dzięki CT

Shelly Pro 3EM-3CT63 to uniwersalne narzędzie do monitorowania, analizy i optymalizacji energii – od domu po zastosowania przemysłowe.

Bezpieczeństwo i funkcje ochronne

Shelly Pro 3EM-3CT63 został zaprojektowany do ciągłej pracy w instalacjach domowych, komercyjnych i przemysłowych, z naciskiem na stabilność i bezpieczeństwo użytkowania.

Urządzenie oferuje:

• Wbudowany czujnik temperatury – monitorowanie temperatury wewnętrznej urządzenia
• Sygnalizację stanów pracy LED – szybka diagnostyka zasilania, sieci i pomiaru
• Wykrywanie błędnej kolejności faz (opcjonalnie) – poprawny pomiar w instalacjach trójfazowych
• Próg braku obciążenia (No load threshold) – zapobiega błędnemu zliczaniu energii przy bardzo małych obciążeniach
• Szyfrowaną komunikację (TLS) – bezpieczna integracja z systemami zewnętrznymi
• Zgodność z normą IEC 62053-21 (klasa B) – potwierdzona dokładność i niezawodność pomiarów

Dodatkowo, po zastosowaniu Shelly Pro 3EM Switch Add-on, możliwe jest bezpieczne sterowanie zewnętrznym stycznikiem, np. w celu automatycznego odłączania obciążenia przy przekroczeniu ustalonych parametrów.

Dane techniczne

• Model:  Shelly Pro 3EM-3CT63
• Typ urządzenia: licznik energii jedno- i trójfazowej
• Montaż: szyna DIN
• Zasilanie: 100–260 V AC, 50/60 Hz
• Pobór mocy: < 3 W
• Liczba faz: 1 / 3
• Zakres pomiaru prądu: 0–63 A
• Przekładniki prądowe: Shelly 3CT63 (bezkontaktowe)
• Pomiar: napięcie, prąd, moc czynna i pozorna, energia
• Pomiar 4-kwadrantowy: tak (import / eksport energii)
• Dokładność: klasa B (IEC 62053-21)

• Rejestracja danych: co 1 minutę
• Pamięć danych: do 60 dni
• Zegar czasu rzeczywistego (RTC): tak
• Eksport danych: CSV, JSON (API)
• Minimalne obciążenie kalibracji: 500 W na kanał
• Próg braku obciążenia: 30 VA na kanał

• Ethernet: RJ45
• Wi-Fi: 2,4 GHz (802.11 b/g/n)
• Bluetooth: 4.2
• Protokoły: Modbus, MQTT, RPC, HTTP, WebSocket
• Szyfrowanie: TLS
• Interfejs: wbudowany Web UI

• Czujnik temperatury: tak
• Temperatura pracy: –20°C do +40°C
• Wilgotność pracy: 30–70% RH
• Maks. wysokość instalacji: 2000 m
•  Wymiary: 94 × 19 × 69 mm
• Brak wbudowanego przekaźnika
• Sterowanie stycznikiem: możliwe przez Shelly Pro 3EM Switch Add-on

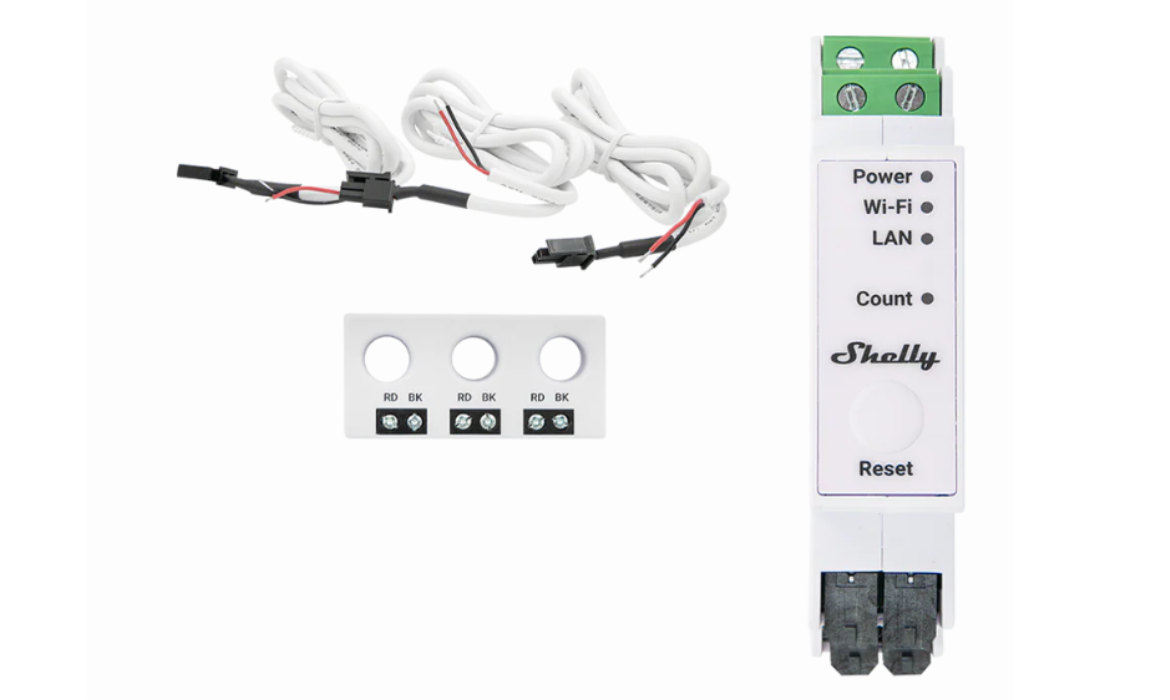

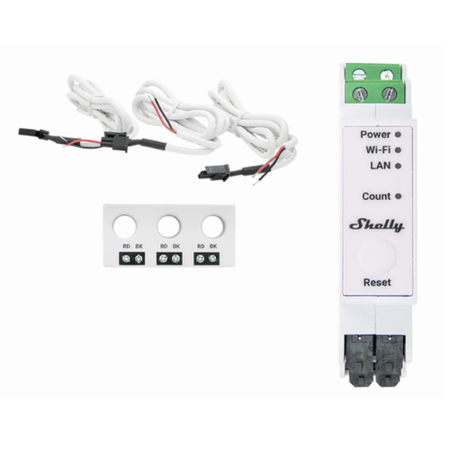

Zawartość zestawu

• Shelly Pro 3EM-3CT63 – licznik energii na szynę DIN
• 3 × przekładnik prądowy Shelly 3CT63 (63 A)
• Instrukcja obsługi i bezpieczeństwa
• Oryginalne opakowanie producenta
