Shelly Pro 2PM v.1 – 2-kanałowy inteligentny przełącznik DIN z pomiarem energii i obsługą rolet , LAN, Wi-Fi i Bluetooth

Shelly Pro 2PM v.1 to profesjonalny, dwukanałowy inteligentny przełącznik do montażu na szynie DIN, wyposażony w niezależny pomiar zużycia energii dla każdego kanału  oraz funkcję sterowania roletami (roller shutter)
Umożliwia sterowanie dwoma obwodami elektrycznymi – takimi jak oświetlenie, gniazda lub urządzenia – zarówno lokalnie, jak i zdalnie, z poziomu aplikacji lub przeglądarki internetowej.

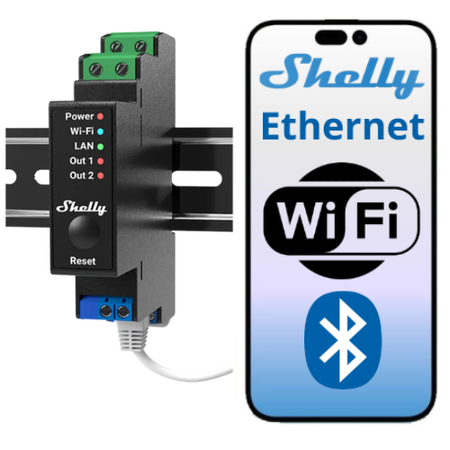

Urządzenie obsługuje Ethernet (LAN), Wi-Fi oraz Bluetooth, dzięki czemu zapewnia stabilną komunikację w rozdzielnicy i nie wymaga dodatkowego huba. Wbudowany interfejs Web UI oraz aplikacja Shelly Smart Control pozwalają na pełną konfigurację, monitoring i sterowanie z dowolnego miejsca.

Dzięki pomiarowi napięcia, prądu i mocy, urządzenie nie tylko steruje podłączonymi obwodami lub roletą, ale także pozwala na świadomą kontrolę zużycia energii. Harmonogramy, automatyzacje oraz integracje z systemami smart home umożliwiają łatwe dopasowanie działania do codziennych potrzeb.

Najważniejsze informacje:

• 2 kanały przekaźnikowe – niezależne sterowanie dwoma obwodami elektrycznymi
• Sterowanie roletami (Roller Shutter) – obsługa silników rolet i żaluzji z kontrolą kierunku góra / dół
• Pomiar energii na każdym kanale – monitoring napięcia, prądu i mocy w czasie rzeczywistym
• Ethernet / Wi-Fi / Bluetooth – stabilne połączenie przewodowe i bezprzewodowe
• Bez huba – działa lokalnie i zdalnie przez Shelly Smart Control oraz Web UI
• Harmonogramy i automatyzacje – do 20 scen, także w trybie lokalnym
• Sterowanie lokalne – obsługa przycisków i przełączników (SW1, SW2)
• Jedno urządzenie, wiele zastosowań – światło, urządzenia lub rolety w jednym module
• Integracje smart home – Google Assistant, Amazon Alexa, SmartThings
• Zaawansowane funkcje sieciowe – MQTT, Webhooks, skrypty
• Zabezpieczenia elektryczne – przegrzanie, nadprąd, nadnapięcie, przeciążenie
• Montaż na szynie DIN – seria Shelly Pro do instalacji domowych i komercyjnych
• Wersja v.1 – ulepszona konstrukcja PCB i izolacja elektryczna
• Wymiary urządzenia – 94 × 19 × 69 mm

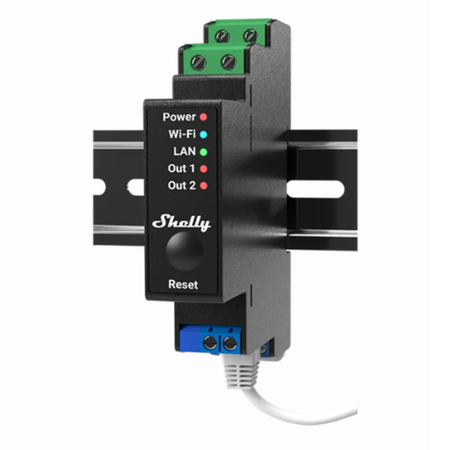

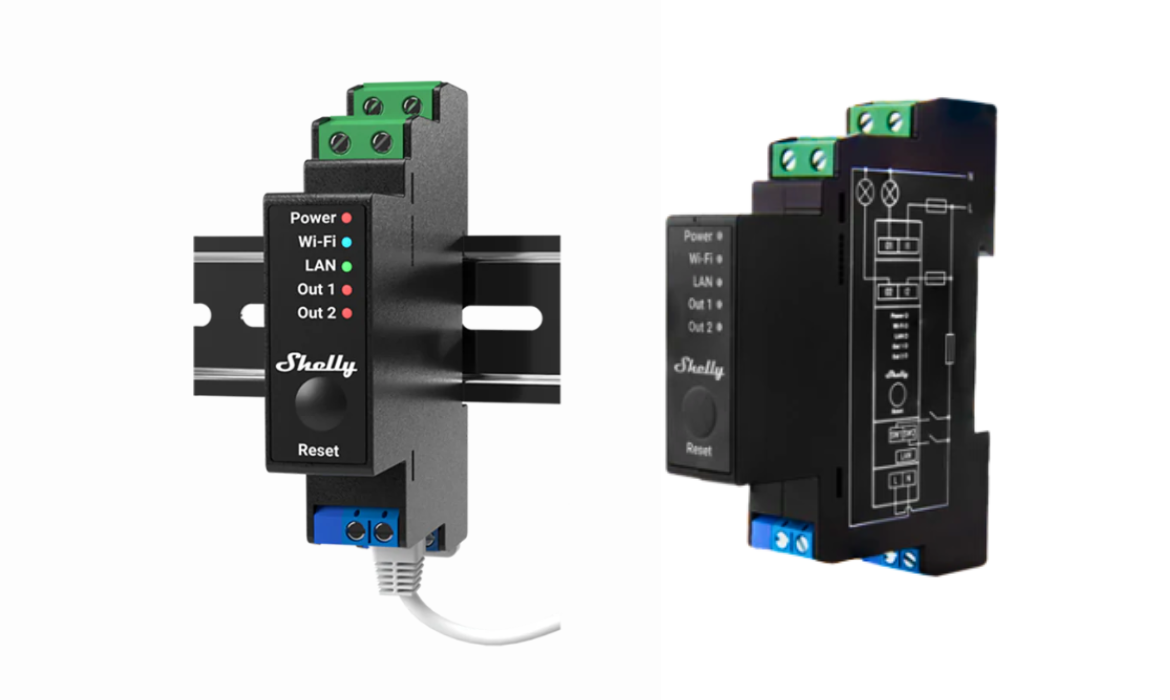

Montaż na szynie DIN i kompaktowe wymiary

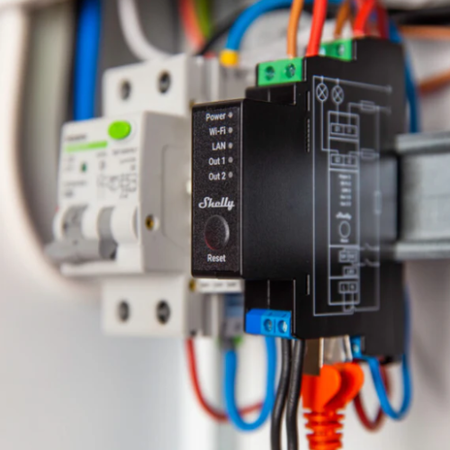

Sterownik został zaprojektowany do montażu na standardowej szynie DIN, co umożliwia wygodną instalację w rozdzielnicach elektrycznych oraz szafach sterowniczych.

Taki sposób montażu zapewnia porządek w instalacji, łatwy dostęp serwisowy oraz bezpieczną pracę urządzenia w trybie ciągłym. Moduł jest przystosowany do długotrwałego działania w rozdzielnicy.

Kompaktowa obudowa o szerokości jednego modułu DIN pozwala na instalację nawet w gęsto zabudowanych rozdzielnicach, bez konieczności reorganizacji istniejącej instalacji. Pomimo niewielkich wymiarów urządzenie zachowuje pełną funkcjonalność dwukanałowego przełącznika z pomiarem energii.

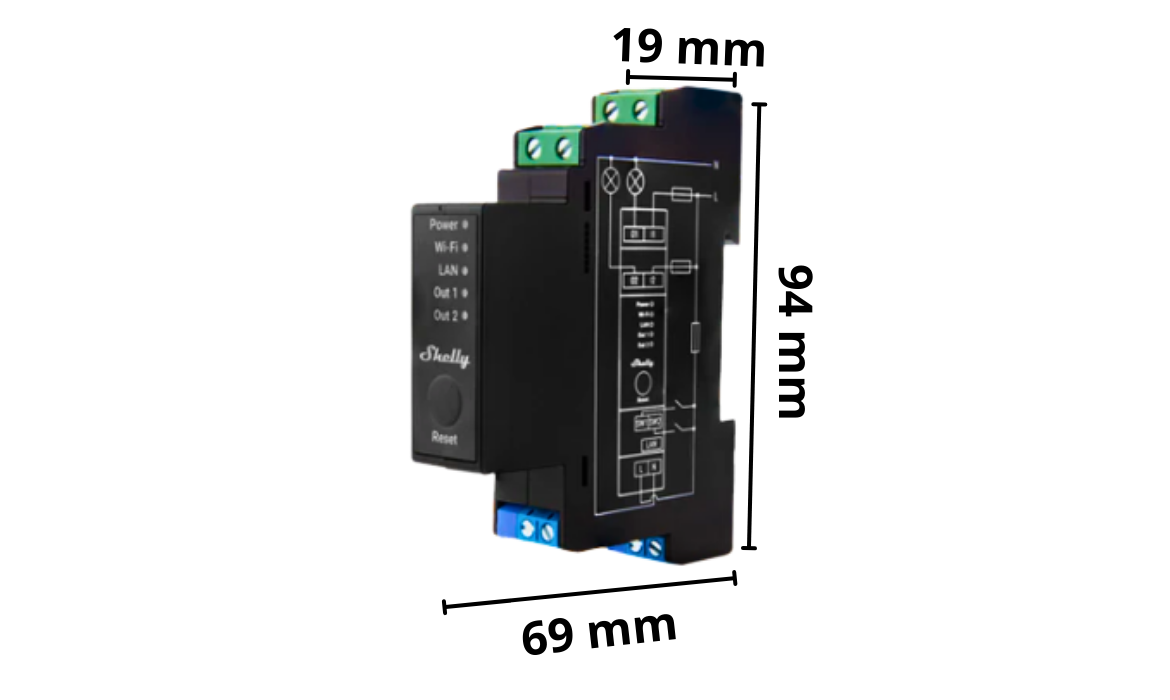

Wymiary urządzenia

•  94 mm x 19 mm x  69 mm

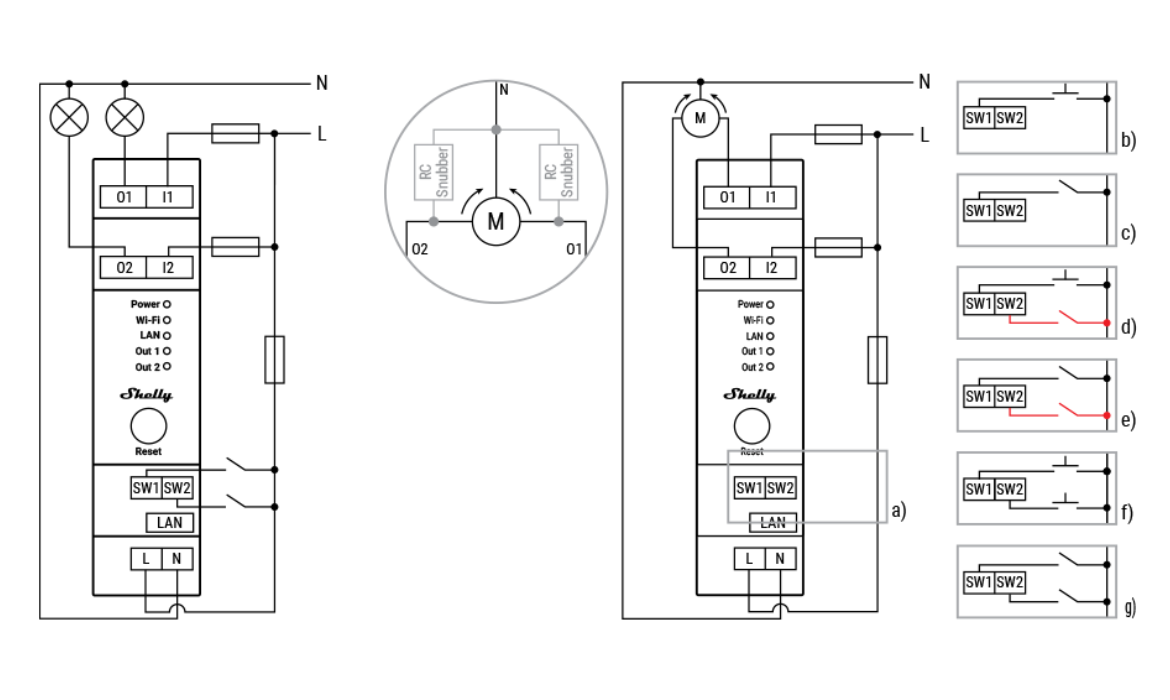

Schemat podłączenia

Przekaźnik oferuje przejrzysty i logiczny układ zacisków, ułatwiający montaż w rozdzielnicy oraz poprawną konfigurację urządzenia. Moduł zasilany jest napięciem 110–240 V AC poprzez zaciski L (fazowy) i N (neutralny).

Urządzenie posiada dwa niezależne wyjścia przekaźnikowe (O1 i O2) z odpowiadającymi im wejściami obciążenia I1 i I2, co umożliwia:

• sterowanie dwoma niezależnymi obwodami,
• lub pracę w trybie rolet / żaluzji (Roller Shutter), gdzie jedno wyjście odpowiada za ruch „góra”, a drugie za ruch „dół”.

Dwa wejścia sterujące SW1 i SW2 pozwalają na podłączenie klasycznych przycisków lub przełączników. W trybie rolet wejścia te mogą być przypisane do sterowania kierunkiem ruchu rolety. Sposób działania wejść wybierany jest w ustawieniach urządzenia, bez konieczności zmiany okablowania.

Shelly Pro 2PM v.1 wyposażony jest również w port Ethernet (RJ45) zapewniający stabilne połączenie przewodowe w instalacjach rozdzielnicowych, a także obsługuje Wi-Fi i Bluetooth, wykorzystywane do konfiguracji oraz codziennego sterowania.

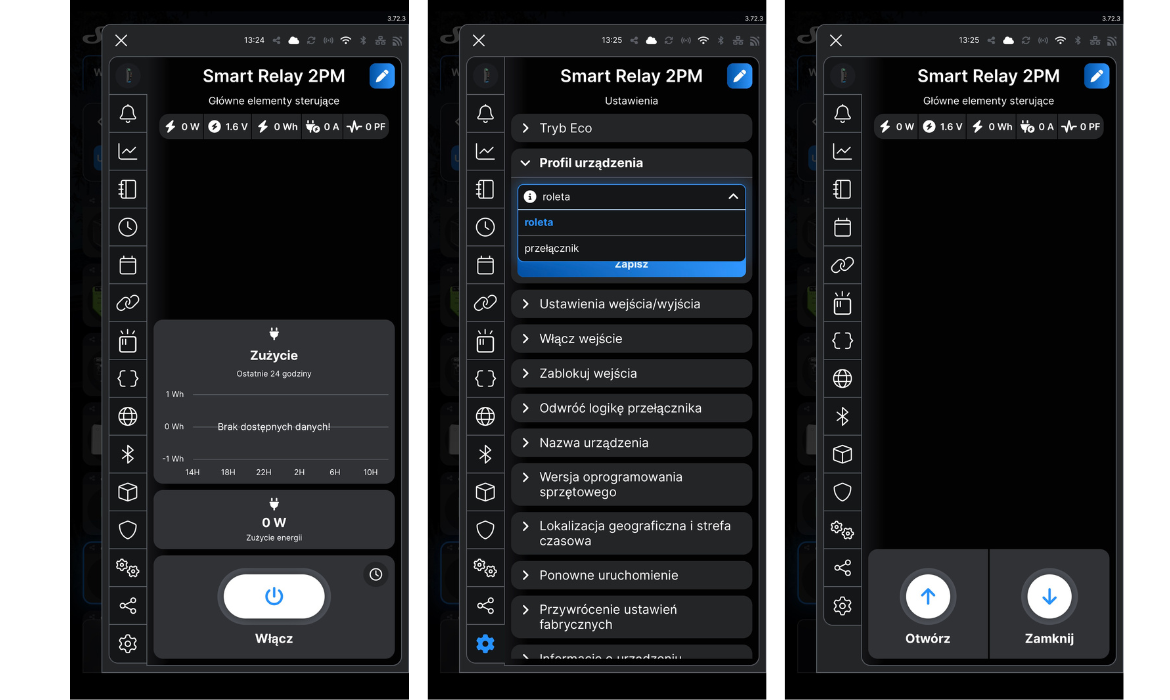

Sterowanie lokalne – przyciski, przełączniki i rolety

Urządzenie umożliwia lokalne sterowanie dwoma obwodami za pomocą klasycznych elementów instalacyjnych. Do modułu można podłączyć przyciski lub przełączniki ścienne poprzez wejścia SW1 i SW2, dzięki czemu sterowanie działa również bez użycia aplikacji.

W zależności od konfiguracji, wejścia mogą pracować w trybie klasycznego sterowania dwoma obwodami lub w trybie sterowania roletą (roller shutter), umożliwiając obsługę kierunków góra / dół z poziomu przycisków ściennych.

Sposób działania wejść wybierany jest w ustawieniach urządzenia, co pozwala łatwo dopasować moduł do istniejącej instalacji. Każde wejście może sterować przypisanym kanałem niezależnie lub współpracować w trybie roletowym, zapewniając wygodne sterowanie światłem, urządzeniami lub roletą bezpośrednio z przycisku.

Takie rozwiązanie łączy tradycyjne sterowanie ścienne z funkcjami inteligentnego domu, oferując elastyczność konfiguracji już na poziomie instalacji.

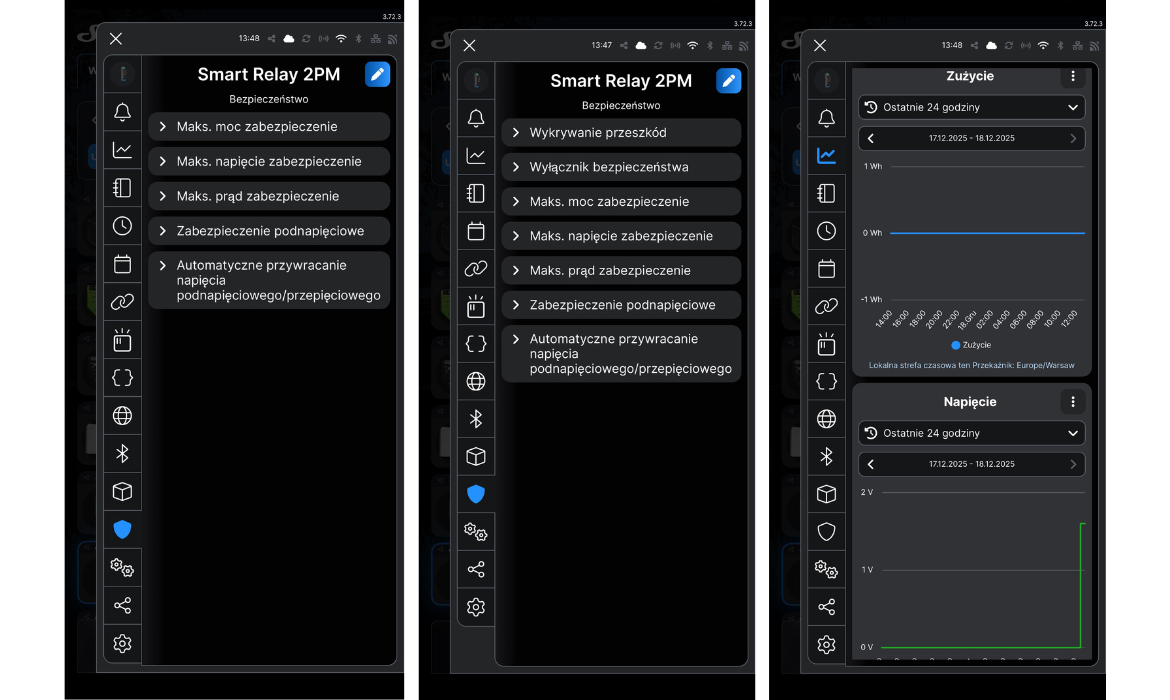

Pomiar energii i zabezpieczenia

Urządzenie posiada wbudowany pomiar energii dla każdego z dwóch kanałów, umożliwiający bieżące monitorowanie napięcia, prądu i mocy podłączonych obwodów. Dane te są dostępne w aplikacji oraz w interfejsie Web UI i aktualizowane w czasie rzeczywistym.

Na podstawie pomiarów Shelly Pro 2PM v.1 realizuje funkcje ochronne, zabezpieczając instalację przed przeciążeniem, nadprądem, nadnapięciem oraz przegrzaniem. Wbudowany czujnik temperatury pozwala kontrolować warunki pracy urządzenia i reagować automatycznie w przypadku nieprawidłowości.

Połączenie pomiaru energii z zabezpieczeniami zwiększa bezpieczeństwo użytkowania, ułatwia kontrolę zużycia prądu i pozwala szybko wykryć nieprawidłową pracę podłączonych urządzeń.

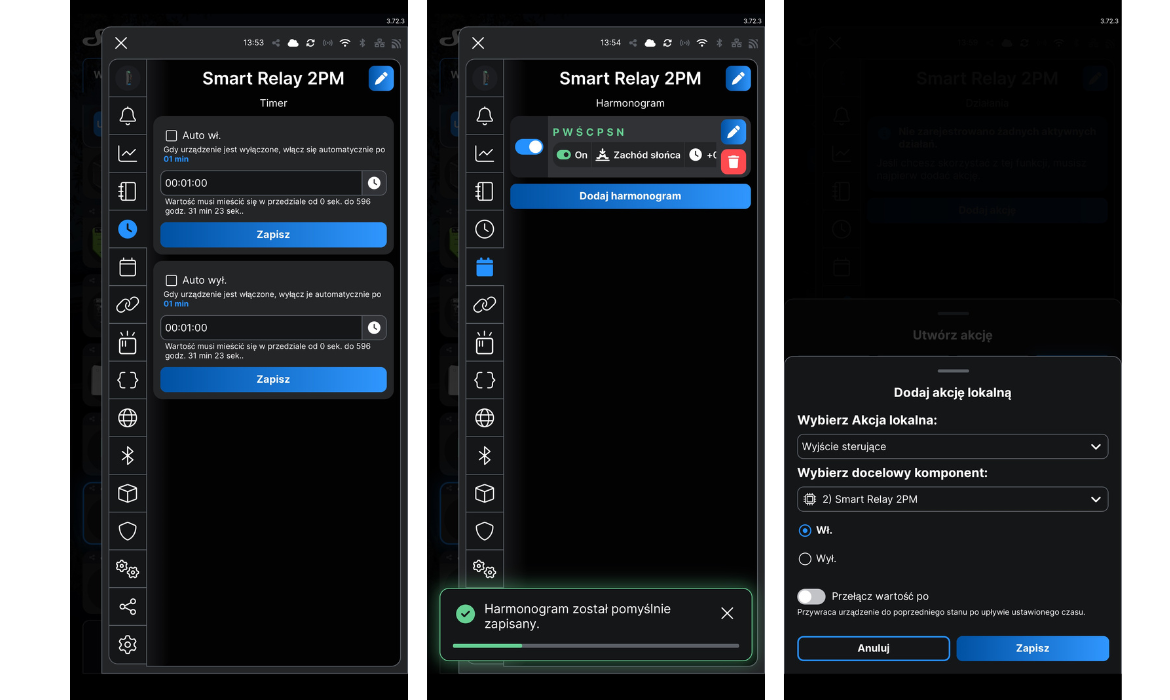

Harmonogramy i automatyzacje

Sterownik umożliwia automatyczne sterowanie podłączonymi obwodami w oparciu o harmonogramy i zaplanowane scenariusze. Dzięki temu światło lub urządzenia mogą włączać się i wyłączać samodzielnie, bez codziennej ingerencji użytkownika.

Urządzenie obsługuje do 20 harmonogramów i automatyzacji, które mogą działać lokalnie, bez konieczności korzystania z chmury. Umożliwia to m.in. automatyczne włączanie oświetlenia o określonej godzinie, wyłączanie urządzeń po ustalonym czasie czy tworzenie prostych scen dopasowanych do rytmu dnia.

Harmonogramy i automatyzacje zwiększają wygodę użytkowania, pomagają ograniczyć zużycie energii i sprawiają, że instalacja działa w sposób przewidywalny i dopasowany do potrzeb użytkownika.

Zaawansowane integracje i skrypty

Przekaźnik można łatwo zintegrować z popularnymi systemami inteligentnego domu, takimi jak Google Assistant, Amazon Alexa oraz Samsung SmartThings. Urządzenie może być sterowane głosowo, z aplikacji lub jako część większych scen smart home.

Dla bardziej zaawansowanych użytkowników dostępna jest obsługa MQTT, Webhooks oraz skryptów, co pozwala tworzyć własne automatyzacje i zaawansowaną logikę działania. Shelly Pro 2PM v.1 może pracować lokalnie, bez chmury, reagując na zdarzenia w sieci i współpracując z innymi systemami.

Zastosowanie

Urządzenie to uniwersalny sterownik, który pozwala realizować codzienne scenariusze automatyki – od prostego sterowania światłem po bardziej zaawansowane funkcje, takie jak obsługa rolet elektrycznych (roller shutter), harmonogramy czy sceny.

Dzięki dwóm niezależnym kanałom oraz pracy lokalnej, urządzenie może sterować różnymi obwodami i reagować na czas, zdarzenia lub polecenia użytkownika.

Przykładowe zastosowania:

• Automatyczne włączanie oświetlenia o zachodzie słońca - Światło włącza się samoczynnie po zmroku i wyłącza o określonej godzinie lub po czasie.
• Sterowanie roletami elektrycznymi (roller shutter) - Podnoszenie i opuszczanie rolet z aplikacji, przycisku ściennego lub według harmonogramu.
• Scena „Dobranoc” - Jednym kliknięciem wyłączane jest światło, zamykane rolety i odcinane wybrane obwody.
• Scena „Pobudka” - Rolety otwierają się o ustalonej godzinie, a światło włącza się stopniowo.
• Automatyczne wyłączanie urządzeń - Odcinanie zasilania gniazd lub urządzeń po określonym czasie lub przy braku aktywności.
• Zdalne sterowanie z telefonu - Kontrola światła, rolet lub urządzeń z dowolnego miejsca.
• Integracja z innymi elementami smart home - Reakcja na czujniki, przyciski lub zdarzenia w systemie automatyki.

Dane techniczne

• Model: Shelly Pro 2PM v.1
• Model producenta: SPSW-202PE16EU
• Typ urządzenia: 2-kanałowy inteligentny przełącznik z pomiarem energii
• Tryb pracy: przełącznik dwukanałowy lub sterownik rolet (roller shutter)
• Montaż: szyna DIN
• Zasilanie: 110–240 V AC
• Pobór mocy: < 3 W
• Liczba kanałów: 2
• Maks. prąd przełączania: 16 A na kanał, 25 A łącznie
• Neutralny: wymagany
• Pomiar energii: napięcie, prąd i moc (AC)
• Czujnik temperatury: wbudowany
• Wejścia sterujące: 2 × SW (przyciski / przełączniki)
• Wyjścia przekaźnikowe: 2 × O (O1, O2)
• Łączność: Ethernet (RJ45), Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 4.2
• Zasięg Wi-Fi: do 30 m wewnątrz budynków (zależnie od warunków)
• Obsługa harmonogramów: do 20
• Obsługa skryptów: tak
• MQTT / Webhooks: tak
• Interfejs użytkownika: wbudowany Web UI + aplikacja Shelly Smart Control
• Zabezpieczenia: przegrzanie, przeciążenie, nadprąd, nadnapięcie
• Temperatura pracy: –20 °C do +40 °C
• Wilgotność pracy: 30–70% RH
• Maks. wysokość instalacji: 2000 m
• Wymiary: 94 × 19 × 69 mm
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: czarny

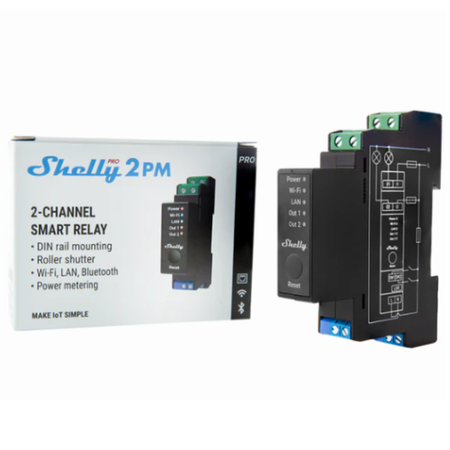

Zawartość zestawu

• Shelly Pro 2PM v.1
• Instrukcja obsługi i bezpieczeństwa
• Oryginalne opakowanie producenta
