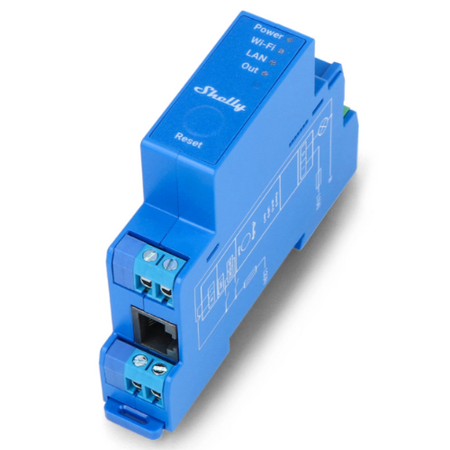

Shelly Pro 1 V1 – przekaźnik DIN z suchym stykiem i LAN

Shelly Pro 1 V1 to jednokanałowy przekaźnik z bezpotencjałowym stykiem (dry contact), przeznaczony do montażu na szynie DIN w rozdzielnicy. Umożliwia sterowanie oświetleniem, stycznikami, bramami, automatyką budynkową oraz innymi obwodami sterującymi, w których przekaźnik nie podaje napięcia na wyjście.

Urządzenie zasilane jest 110–240 V AC i oferuje komunikację Wi-Fi, LAN (RJ45) oraz Bluetooth, a także wbudowany interfejs Web UI, który pozwala na lokalną konfigurację i pełną kontrolę bez dodatkowego oprogramowania. Może pracować całkowicie lokalnie w sieci lub zdalnie przez Internet – bez potrzeby stosowania huba

Najważniejsze informacje:

• Sterowanie z aplikacji Shelly Smart Control oraz przez przeglądarkę (Web UI)
• Jednokanałowy przekaźnik DIN z bezpotencjałowym stykiem (dry contact)
• Przeznaczony do rozdzielnic elektrycznych i instalacji profesjonalnych
• Zasilanie 110–240 V AC – brak obsługi napięcia DC
• Suchy styk – przekaźnik nie podaje napięcia, tylko zwiera/rozwiera obwód
• Maksymalny prąd przełączania 16 A (AC)
• Łączność LAN (RJ45), Wi-Fi 2.4 GHz oraz Bluetooth
• Brak potrzeby huba – działa samodzielnie w sieci lokalnej
• Wbudowany interfejs Web UI do lokalnej konfiguracji i sterowania
• Obsługa harmonogramów, scen, skryptów, MQTT i webhooków
• Wejścia SW1 / SW2 – współpraca z przyciskami i przełącznikami
• Czujnik temperatury i zabezpieczenie przed przegrzaniem
• Montaż na szynie DIN – 1 moduł
• Wymiary: 94 × 19 × 69 mm

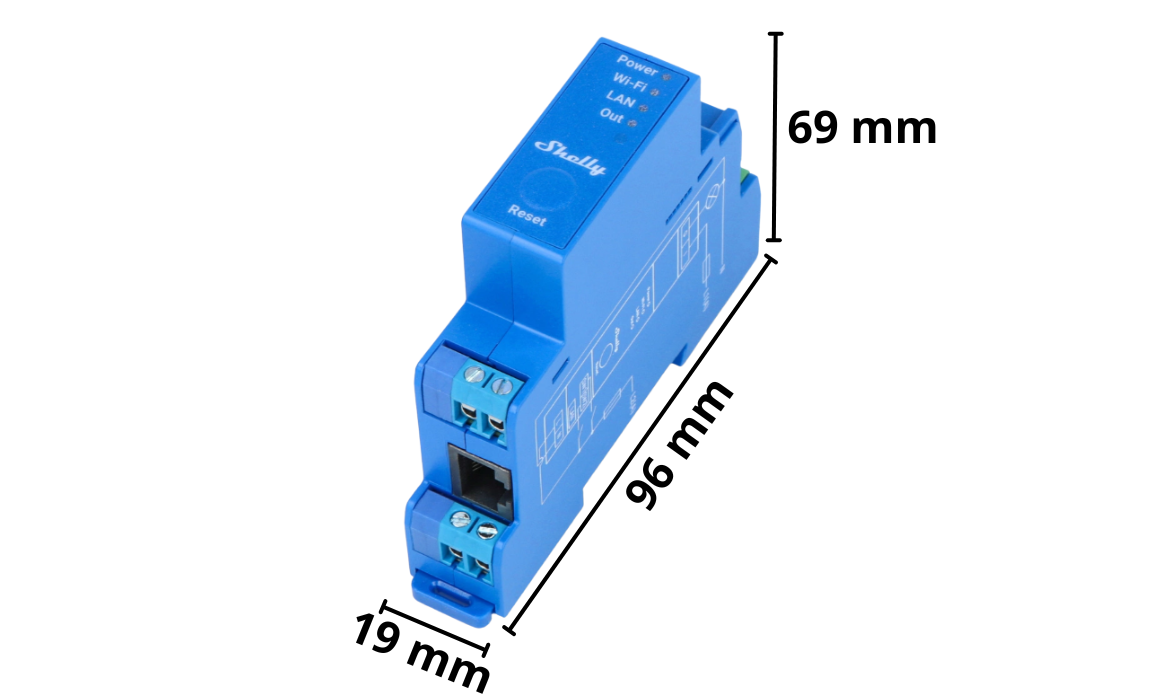

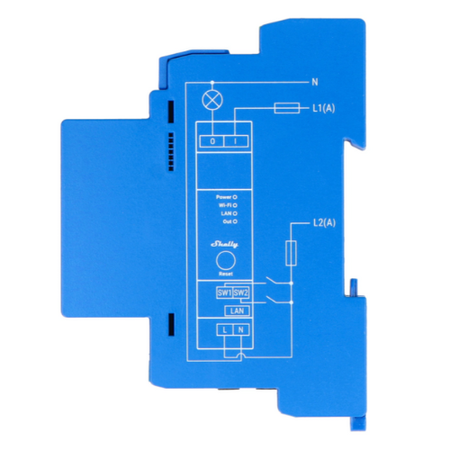

Montaż i wymiary

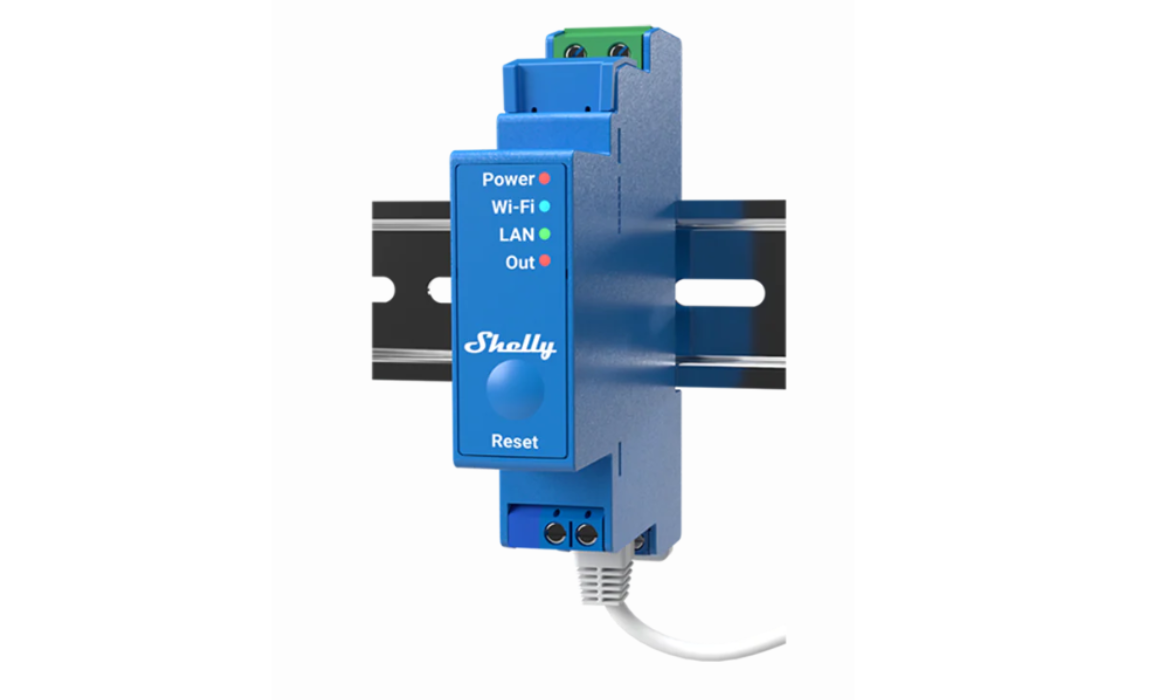

Urządzenie przeznaczone jest do montażu na standardowej szynie DIN w rozdzielnicy elektrycznej. Taka forma instalacji ułatwia zachowanie porządku w szafie, poprawne prowadzenie przewodów oraz szybki dostęp serwisowy – zarówno podczas uruchomienia, jak i późniejszej rozbudowy instalacji.

Shelly Pro 1 V1 zajmuje 1 moduł DIN, dzięki czemu sprawdzi się także w gęsto zabudowanych rozdzielnicach. Zastosowanie zacisków śrubowych pozwala na pewne i trwałe podłączenie przewodów, co ma znaczenie w instalacjach pracujących ciągle lub pod większym obciążeniem.

Wymiary urządzenia:
94 × 19 × 69 mm

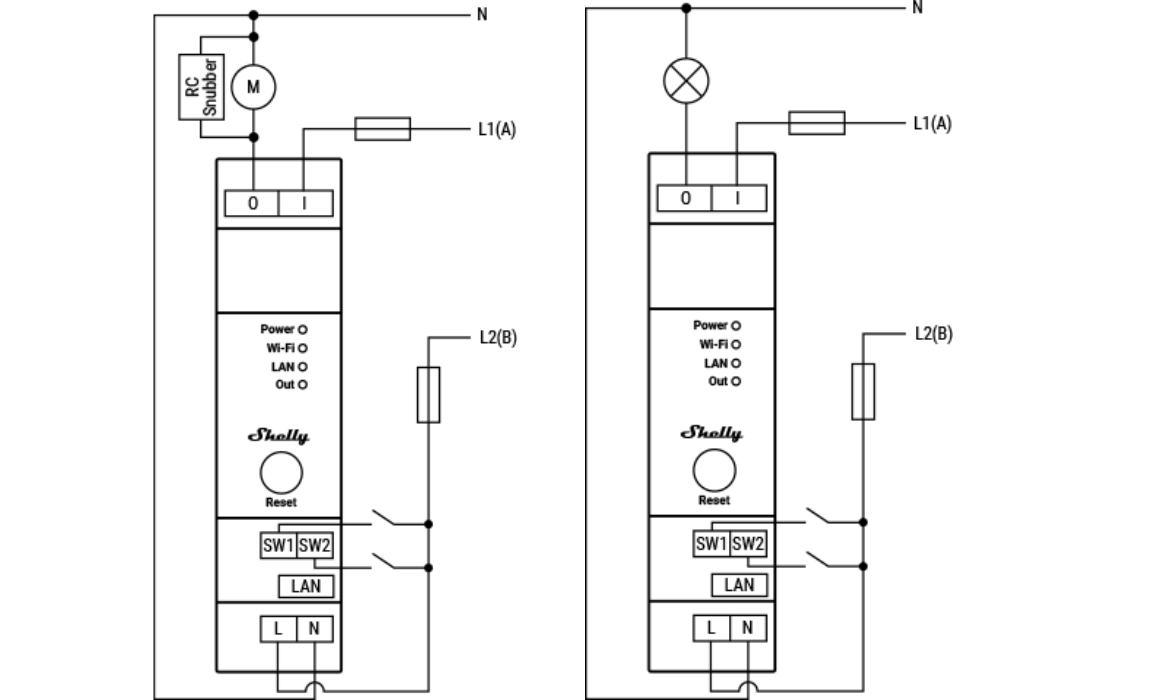

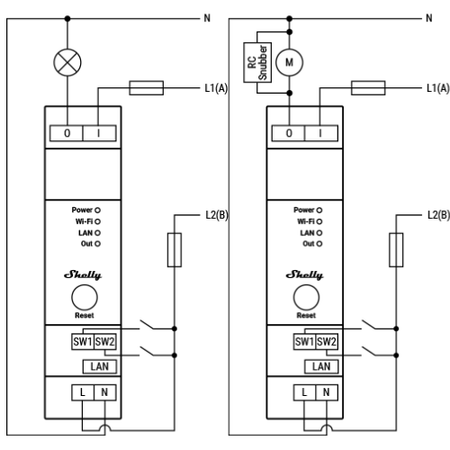

Schemat podłączenia

Shelly Pro 1 V1 zasilany jest napięciem 110–240 V AC, które podłącza się do zacisków L i N – przewód neutralny jest wymagany.

Wyjście przekaźnika to suchy styk (I–O). Urządzenie nie podaje napięcia, a jedynie zwiera lub rozwiera obwód sterujący:

• po prawej: przykład obciążenia rezystancyjnego (np. oświetlenie),
• po lewej: obciążenie indukcyjne (np. silnik) z zastosowaniem RC snubbera.

Wejścia SW1 / SW2 służą do podłączenia przycisków lub przełączników i nie są połączone elektrycznie z wyjściem przekaźnika.

To rozwiązanie pozwala bezpiecznie sterować stycznikami, automatyką i innymi układami sterującymi w rozdzielnicy.

Suchy styk – pełna elastyczność sterowania

Shelly Pro 1 V1 został wyposażony w bezpotencjałowy styk (dry contact), który umożliwia sterowanie obwodami niezależnie od napięcia zasilania samego urządzenia. Przekaźnik działa jak klasyczny element wykonawczy – nie zasila obciążenia, a jedynie steruje jego obwodem.

Styki I–O nie podają napięcia – zwierają lub rozwierają obwód sterujący, dzięki czemu urządzenie może współpracować z różnymi typami instalacji, w których wymagane jest czyste sterowanie stykowe, bez ingerencji w tor zasilania.

Takie rozwiązanie sprawdza się wszędzie tam, gdzie przekaźnik ma pełnić rolę elementu pośredniego w rozdzielnicy

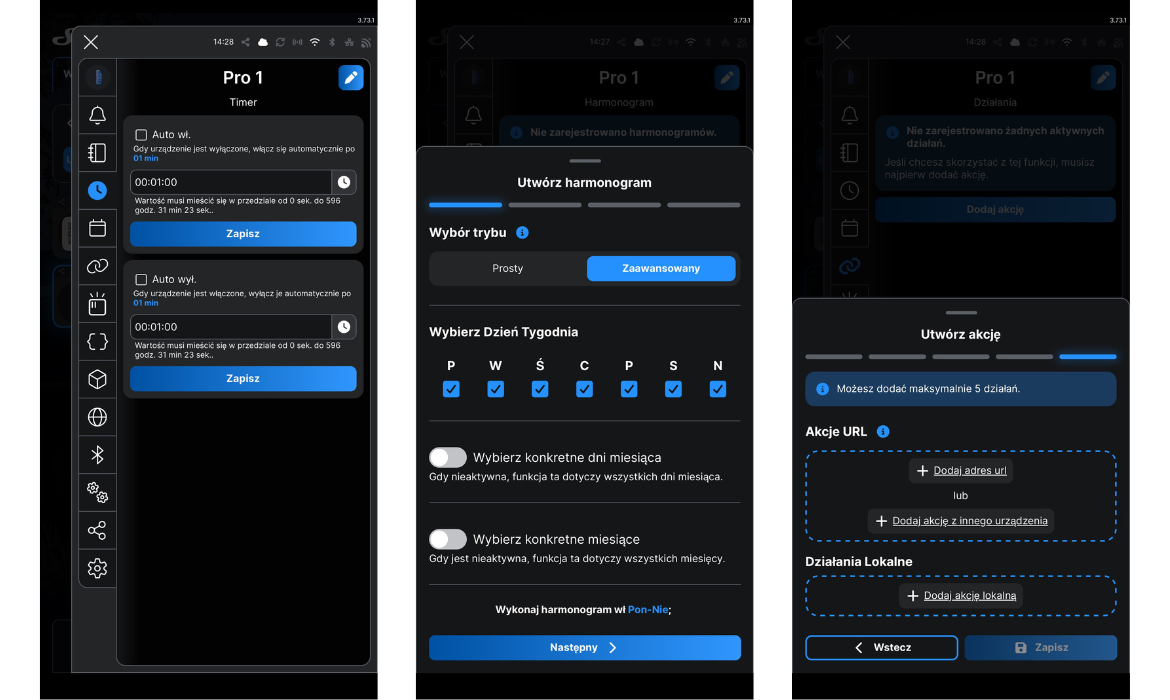

Harmonogramy i automatyczne akcje

Urządzenie umożliwia tworzenie automatycznych harmonogramów i scen, które pozwalają ustawić działanie obwodów dokładnie według potrzeb instalacji. Logika sterowania zapisywana jest bezpośrednio w urządzeniu, dzięki czemu działa lokalnie i niezależnie od dostępu do Internetu.

W aplikacji Shelly Smart Control można skonfigurować do 20 harmonogramów, które automatycznie zwierają lub rozwierają styk o określonej godzinie, w wybrane dni tygodnia lub według zdefiniowanego scenariusza czasowego.

Dzięki obsłudze Webhooks, MQTT oraz ShellyScript możliwe jest tworzenie bardziej zaawansowanych zależności i reakcji pomiędzy różnymi urządzeniami lub systemami, np.:

• sterowanie stycznikiem w określonych godzinach,
• czasowe odłączanie zasilania wybranych obwodów,
• reagowanie na sygnały z innych elementów instalacji.

Zaawansowane integracje i skrypty

Przekaźnik został zaprojektowany z myślą o integracji z bardziej rozbudowanymi systemami sterowania. Obsługa MQTT, webhooków (URL actions) oraz ShellyScript pozwala na bezpośrednią komunikację z innymi urządzeniami, serwerami lub systemami nadrzędnymi – bez potrzeby stosowania dodatkowych bramek.

Dzięki temu możliwe jest tworzenie własnej logiki działania, reagowanie na zdarzenia w czasie rzeczywistym oraz integracja z systemami BMS lub automatyką opartą o lokalną sieć. Skrypty uruchamiane są bezpośrednio w urządzeniu, co zapewnia szybką reakcję i niezależność od chmury.

Takie podejście sprawia, że przekaźnik może być elementem większego systemu sterowania, zachowując jednocześnie lokalną, stabilną pracę w rozdzielnicy.

Zastosowanie

Urządzenie przeznaczone jest do pracy w rozdzielnicach elektrycznych jako element sterujący obwodami, w których wymagany jest bezpotencjałowy styk i niezależność od napięcia po stronie wyjścia.

Sprawdzi się m.in. w:

• sterowaniu stycznikami i przekaźnikami mocy,
• układach sterowania bramami, napędami i drzwiami,
• instalacjach oświetleniowych i czasowych,
• systemach zarządzania energią i obwodami pomocniczymi,
• instalacjach komercyjnych i technicznych, gdzie wymagana jest praca ciągła i stabilna komunikacja LAN

Dane techniczne

• Model: SPSW-201XE16EU
• Typ urządzenia: jednokanałowy przekaźnik z bezpotencjałowym stykiem (dry contact)
• Montaż: szyna DIN
• Zasilanie: 110–240 V AC
• Zasilanie DC: brak
• Pobór mocy: < 3 W
• Maks. napięcie przełączania (AC): 240 V
• Maks. prąd przełączania (AC): 16 A
• Przełączanie DC: brak
• Wejścia: 2× SW (przycisk / przełącznik)
• Wyjście: 1× przekaźnik (I–O, suchy styk)
• Łączność: LAN (RJ45), Wi-Fi 2.4 GHz, Bluetooth 4.2
• Czujnik temperatury wewnętrznej: tak
• Zabezpieczenie przed przegrzaniem: tak
• Harmonogramy: do 20
• Webhooki (URL actions): do 20
• Skrypty (ShellyScript): tak
• MQTT: tak
• Interfejs Web UI: tak
• Wymiary (W×S×G): 94 × 19 × 69 mm
• Temperatura pracy: –20…+40 °C
• Wilgotność pracy: 30–70% RH

Zawartość zestawu

• Moduł Shelly Pro 1
• Instrukcja obsługi w języku polskim
• Oryginalne opakowanie producenta
