Najważniejsze informacje:

• Komunikacja LoRa o zasięgu do 5 km w otwartej przestrzeni (zależnie od warunków).
• Zewnętrzna antena zapewniająca stabilny sygnał i lepszą penetrację przeszkód.
• Przeznaczony do urządzeń Shelly Gen3 i Gen4 – montaż bezpośrednio na urządzeniu.
• Nie wymaga huba, karty SIM ani abonamentu – praca lokalna.
• Zasilanie bezpośrednio z urządzenia Shelly (3,3 V).
• Obsługa skryptów Shelly do tworzenia własnej logiki komunikacji.
• Możliwość pracy równoległej – urządzenie Shelly zachowuje standardowe funkcje.
• Obsługiwane pasmo EU868

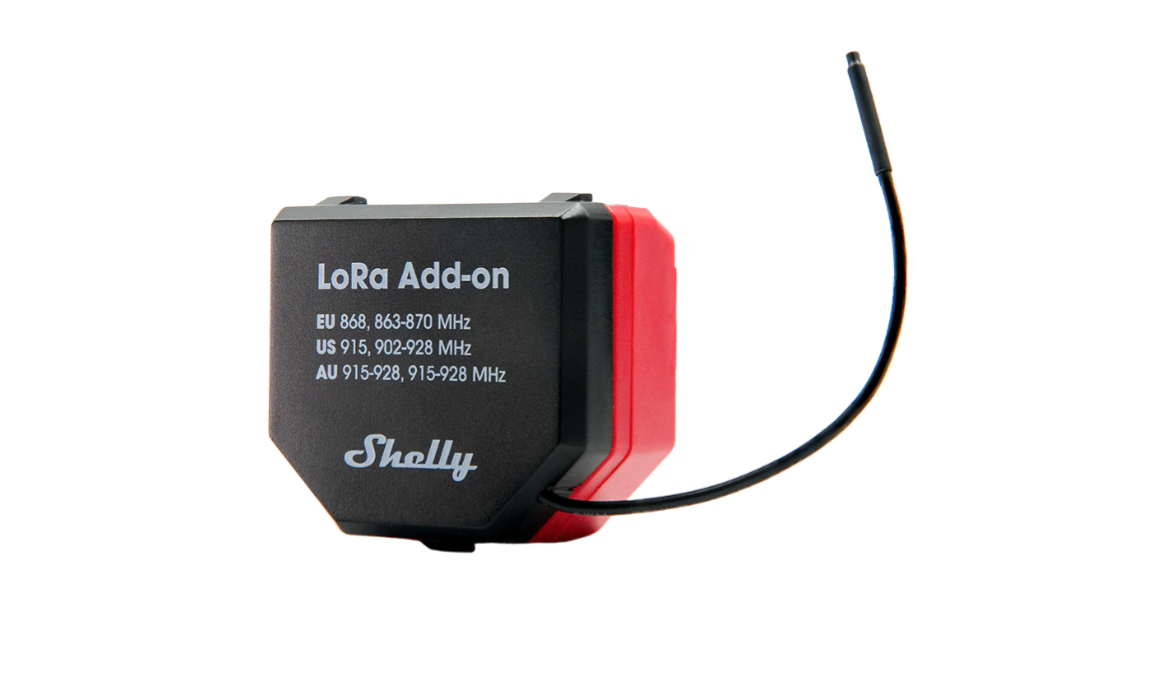

Montaż i wymiary

Shelly LoRa Add-on montowany jest bezpośrednio na kompatybilnym urządzeniu Shelly Gen3 lub Gen4, poprzez dedykowany, proprietarny interfejs szeregowy. Nie wymaga prowadzenia dodatkowego okablowania, zewnętrznego zasilacza ani osobnego miejsca w rozdzielnicy.

W praktyce oznacza to szybki montaż „plug-in” – Add-on staje się fizycznym rozszerzeniem urządzenia Shelly i jest zasilany bezpośrednio z niego. Całość pozostaje kompaktowa, co ma znaczenie przy montażu w puszkach instalacyjnych lub ciasnych obudowach technicznych.

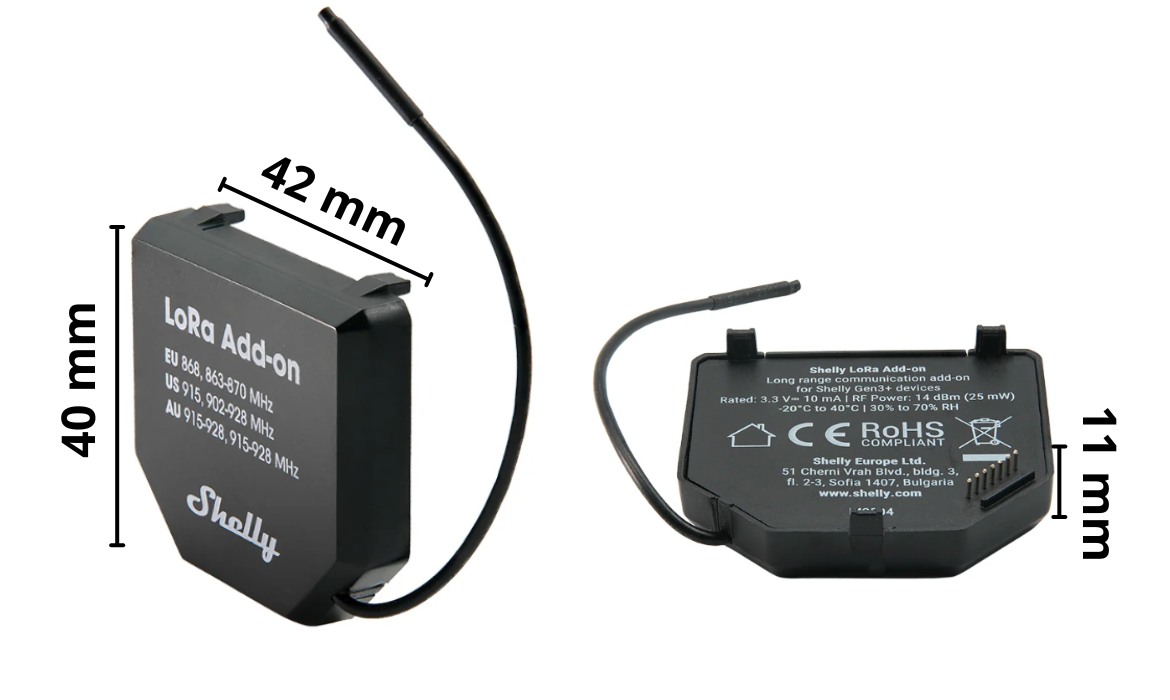

• Wymiary: 40 × 42 × 11 mm

Schemat działania

Shelly LoRa Add-on odpowiada wyłącznie za komunikację LoRa pomiędzy urządzeniami Shelly. Nie zastępuje połączenia z aplikacją i nie działa jako samodzielna bramka.

W systemie co najmniej jedno urządzenie Shelly Gen3 lub Gen4 musi być podłączone do Internetu (Wi-Fi lub LAN). To urządzenie jest widoczne w aplikacji i odpowiada za sterowanie oraz logikę automatyzacji.

Pozostałe urządzenia Shelly:

• nie muszą mieć dostępu do Internetu,
• komunikują się z urządzeniem głównym wyłącznie przez LoRa,
• wykonują lokalne akcje, takie jak załączanie przekaźników, reakcje na zdarzenia lub przekazywanie stanów.

Komunikacja LoRa służy do przekazywania informacji między urządzeniami (stany, sygnały sterujące, zdarzenia). Aplikacja łączy się tylko z urządzeniem mającym dostęp do Internetu, które pośredniczy w sterowaniu pozostałymi elementami instalacji.

Taki układ pozwala sterować i monitorować oddalone punkty instalacji, mimo że znajdują się poza zasięgiem sieci Wi-Fi.

Zastosowania w praktyce

Shelly LoRa Add-on pozwala łączyć ze sobą urządzenia Shelly pracujące w różnych lokalizacjach i traktować je jako jeden system sterowania.

• Przekazywanie sygnału sterującego między dwoma przekaźnikami Shelly (np. włącz/wyłącz).
• Przesyłanie informacji o stanie urządzenia lub alarmie do drugiego obiektu.
• Zdalne uruchamianie pomp, oświetlenia lub zasilania w oddalonej lokalizacji.
• Synchronizacja pracy kilku punktów instalacji na dużym obszarze.
• Przekazywanie danych z czujników do urządzenia z dostępem do aplikacji.

Kompatybilne urządzenia Shelly

Shelly LoRa Add-on jest przeznaczony wyłącznie do urządzeń Shelly Gen3 i Gen4, wyposażonych w proprietarny interfejs Add-on.

Shelly Gen3:

• Shelly 1 Gen3
• Shelly 1PM Gen3
• Shelly 2PM Gen3
• Shelly Shutter
• Shelly EM Gen3
• Shelly Dimmer 0/1–10V PM Gen3
• Shelly DALI Dimmer Gen3

Shelly Gen4:

• Shelly 1 Gen4
• Shelly 1PM Gen4
• Shelly 2PM Gen4

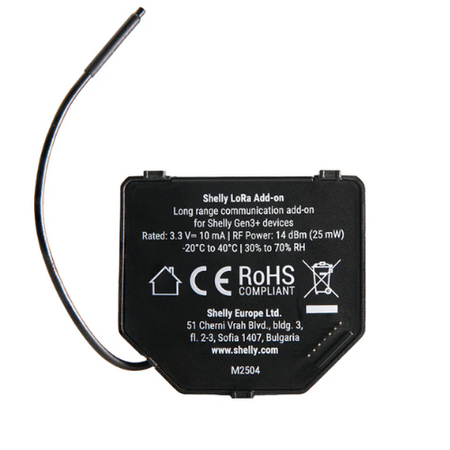

Dane techniczne

• Typ urządzenia: LoRa Add-on do urządzeń Shelly Gen3 i Gen4
• Komunikacja: LoRa
• Pasmo RF: EU868
• Obsługiwane regiony: EU868 (US915 i AU915–928 w przygotowaniu)
• Maksymalna moc RF: < 14 dBm
• Zasięg komunikacji: do 5 000 m (zależny od warunków)
• Zasilanie: 3,3 V z urządzenia Shelly
• Pobór mocy: < 150 mW
• Temperatura pracy: –20°C do +40°C
• Maksymalna wysokość pracy: 2000 m
• Wymiary: 40 × 42 × 11 mm
• Waga: 10 g
• Materiał obudowy: tworzywo sztuczne
• Kolor: czarny
• Montaż: bezpośrednio na kompatybilnym urządzeniu Shelly
• Interfejs: dedykowane złącze Add-on Shelly (Gen3 / Gen4)

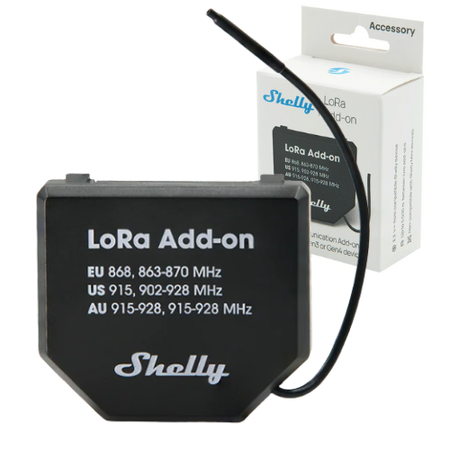

Zawartość zestawu

• Shelly LoRa Add-on
• Instrukcja obsługi
• Oryginalne opakowanie producenta
