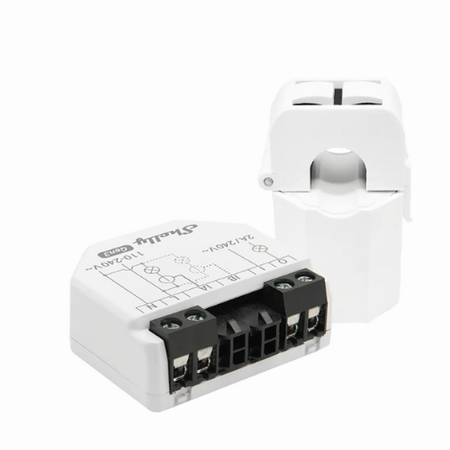

Shelly EM Gen3 – kompaktowy licznik energii z przekładnikiem prądowym

To kompaktowy, jednofazowy licznik energii elektrycznej przeznaczony do monitorowania zużycia prądu w czasie rzeczywistym. W zestawie znajduje się jeden przekładnik prądowy CT 50A, dzięki czemu urządzenie jest od razu gotowe do pomiaru jednego obwodu bez ingerencji w instalację elektryczną.

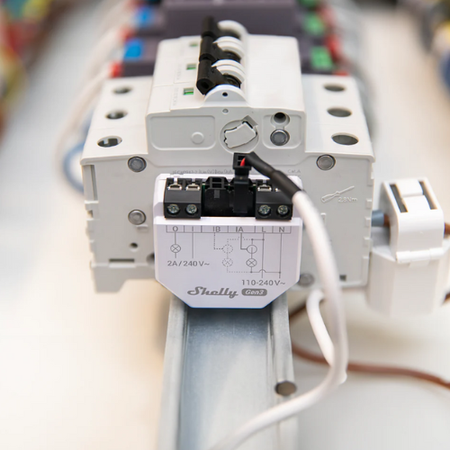

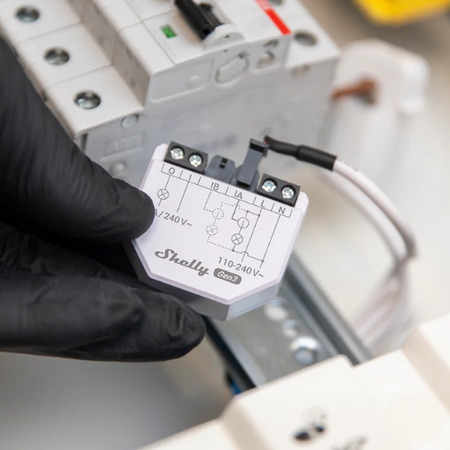

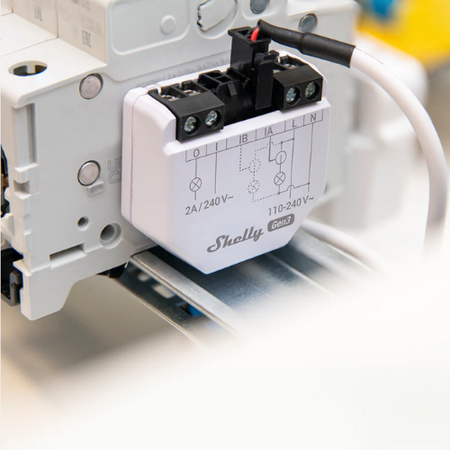

Niewielkie wymiary pozwalają na montaż w puszce elektrycznej, rozdzielnicy lub bezpośrednio przy monitorowanym obwodzie. Pomiar realizowany jest bezkontaktowo – przekładnik zakłada się na przewód fazowy, bez jego rozcinania i bez przerywania zasilania.

Urządzenie pracuje lokalnie w sieci Wi-Fi i posiada wbudowany interfejs WWW, który umożliwia podgląd danych, konfigurację oraz zapis historii pomiarów bez korzystania z chmury. W razie potrzeby instalację można rozszerzyć o drugi kanał pomiarowy po dokupieniu dodatkowego przekładnika prądowego.

Najważniejsze informacje:

• Inteligentny licznik energii jednofazowej do monitorowania zużycia prądu
• Zasilanie 110–240 V AC – bez dodatkowych zasilaczy
• 1 przekładnik prądowy CT 50A w zestawie – pomiar jednego obwodu od razu po montażu
• Możliwość rozbudowy o drugi kanał pomiarowy po dokupieniu drugiego CT

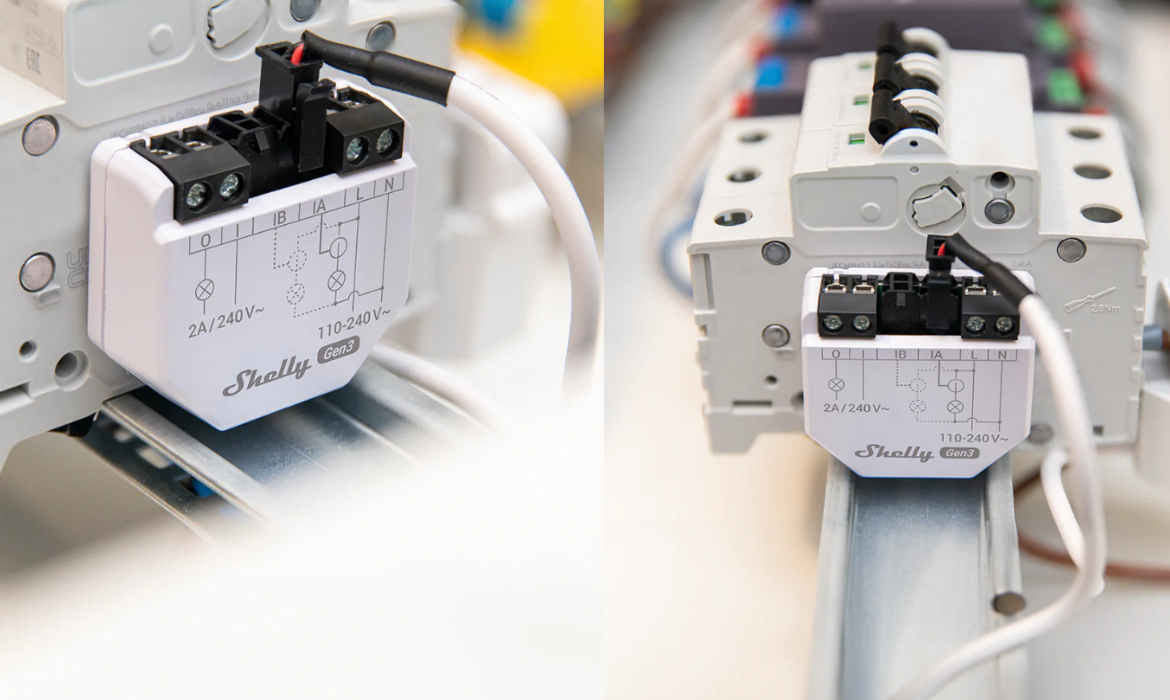

• Pomiar bezkontaktowy – bez przecinania przewodów i bez przerw w zasilaniu
• Suchy styk (dry contact) do sterowania stycznikiem lub automatyką

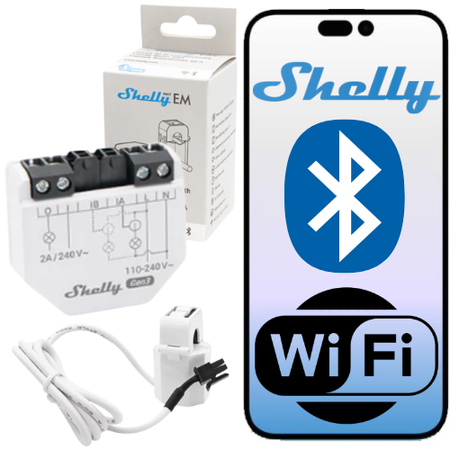

• Łączność Wi-Fi + Bluetooth – brak huba i lokalna konfiguracja
• Praca lokalna + wbudowany interfejs WWW
• Lokalny zapis danych (min. 10 dni, co 1 minutę)
• Obsługa automatyzacji i integracji (MQTT, HTTP, WebSocket, RPC, skrypty)
• Kompaktowa obudowa – montaż w puszce lub rozdzielnicy

Montaż i wymiary

Urządzenie ma kompaktową obudowę, dzięki czemu bez problemu zmieści się w puszce elektrycznej lub rozdzielnicy. To ułatwia montaż zarówno w nowych instalacjach, jak i przy rozbudowie już istniejących.

Do działania potrzebuje zasilania z sieci 110–240 V AC, a pomiar prądu realizowany jest za pomocą przekładnika prądowego, który zakłada się na przewód fazowy – bez jego przecinania. Dzięki temu nie ingerujesz w sam obwód pomiarowy.

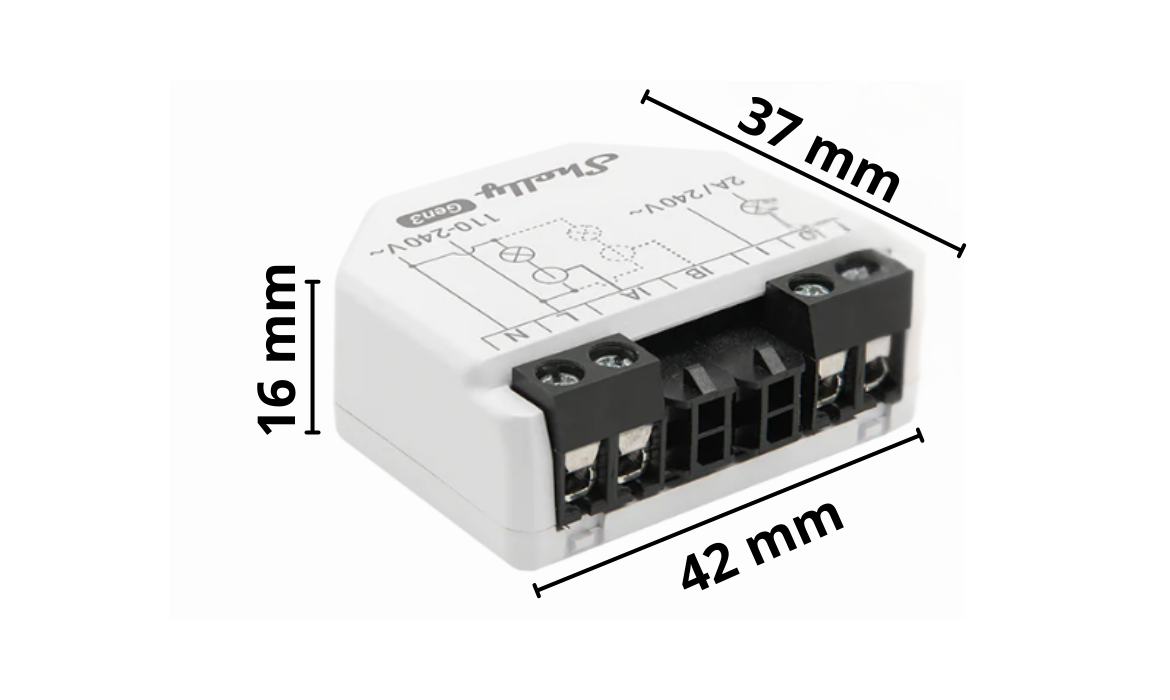

Wymiary urządzenia: 37 × 42 × 16 mm
W praktyce oznacza to, że moduł można zamontować nawet tam, gdzie przestrzeń jest mocno ograniczona.

Schemat podłączenia

Urządzenie zasilane jest z sieci 110–240 V AC (L i N) i nie przejmuje prądu roboczego mierzonego obwodu. Pomiar realizowany jest przez przekładnik prądowy, który zakłada się na przewód fazowy – bez jego przecinania i bez wpływu na działanie instalacji. W zestawie znajduje się jeden przekładnik podłączany do wejścia IA, a drugi kanał (IB) można wykorzystać po dokupieniu dodatkowego CT.

Dodatkowo dostępne jest wyjście sterujące w postaci suchego styku (I–O, do 2 A), które pozwala sterować stycznikiem lub innym obwodem wykonawczym na podstawie pomiarów energii.

Zastosowanie

Urządzenie przeznaczone jest do monitorowania zużycia energii elektrycznej w instalacjach domowych i komercyjnych, tam gdzie liczy się szybki montaż, mały rozmiar i możliwość późniejszej rozbudowy pomiaru.

Przykładowe zastosowania:

• pomiar zużycia energii jednego obwodu (np. gniazda, ogrzewanie, bojler),
• monitoring wybranego urządzenia o dużym poborze mocy,
• analiza zużycia energii w domu jednorodzinnym lub mieszkaniu,
• kontrola zużycia prądu w małych firmach i lokalach usługowych,
• wykrywanie urządzeń o nietypowo wysokim poborze energii,

Funkcje

Urządzenie umożliwia ciągły pomiar zużycia energii elektrycznej i prezentuje dane w czytelnej formie – lokalnie oraz zdalnie. Informacje zapisywane są w pamięci wewnętrznej, dzięki czemu masz dostęp do historii nawet bez połączenia z chmurą.

Najważniejsze funkcje:

• pomiar napięcia, prądu, mocy oraz zużytej energii,
• zapis danych co 1 minutę (minimum 10 dni historii w urządzeniu),
• podgląd danych w lokalnym interfejsie WWW,
• możliwość zdalnego dostępu przez aplikację i usługi chmurowe,
• eksport danych do plików (CSV / JSON),
• automatyzacje oparte o zużycie energii lub moc chwilową,
• suchy styk umożliwiający sterowanie innym urządzeniem na podstawie pomiarów,
• obsługa integracji i systemów automatyki (MQTT, HTTP, WebSocket, skrypty).

W praktyce oznacza to, że urządzenie nie tylko pokazuje zużycie prądu, ale pozwala analizować dane, reagować na zmiany i budować automatyzacje bez potrzeby dodatkowych liczników czy centrali.

Zaawansowane integracje i skrypty

Urządzenie zostało zaprojektowane z myślą o pracy nie tylko jako prosty licznik energii, ale także jako element większego systemu automatyki. Może działać całkowicie lokalnie w sieci domowej lub być częścią bardziej rozbudowanych integracji.

Dostępne są interfejsy MQTT, HTTP, WebSocket oraz RPC, co pozwala na połączenie z zewnętrznymi systemami, serwerami lub własnymi aplikacjami. Dzięki temu dane pomiarowe mogą być wykorzystywane poza aplikacją producenta – np. do analizy, wizualizacji lub automatycznego sterowania innymi urządzeniami.

Urządzenie obsługuje również skrypty, które umożliwiają tworzenie własnych reguł działania bez potrzeby korzystania z chmury. W praktyce oznacza to możliwość reagowania na przekroczenie określonej mocy lub zużycia energii, wyzwalania akcji lokalnie oraz budowania bardziej zaawansowanych scenariuszy automatyzacji, dopasowanych do konkretnej instalacji.

To rozwiązanie szczególnie docenią użytkownicy techniczni i instalatorzy, którzy chcą mieć pełną kontrolę nad danymi i logiką działania, bez uzależnienia od zewnętrznych usług.

Dane techniczne

• Model: Shelly EM Gen3 (S3EM-002CXCEU)
• Zasilanie: 110–240 V AC, 50/60 Hz
• Pobór mocy: < 1,2 W
• Pomiar: jednofazowy, do 2 kanałów (1 przekładnik w zestawie)
• Zakres prądu: 0–80 A
• Przekładniki: CT 50A (1× w zestawie), obsługa CT 80A
• Dokładność pomiaru: ±2% (zależnie od zakresu prądu)
• Przekaźnik: suchy styk, max. 2 A / 240 V AC
• Pamięć danych: min. 10 dni (zapis co 1 minutę)
• Eksport danych: CSV, JSON (RPC)
• Łączność: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 4.2
• Protokoły: MQTT, HTTP, WebSocket, RPC
• Funkcje: harmonogramy, webhooki, skrypty, szyfrowanie
• Czujnik temperatury wewnętrznej: tak
• Temperatura pracy: –20°C do +40°C
• Wilgotność pracy: 30–70% RH
• Wymiary: 37 × 42 × 16 mm

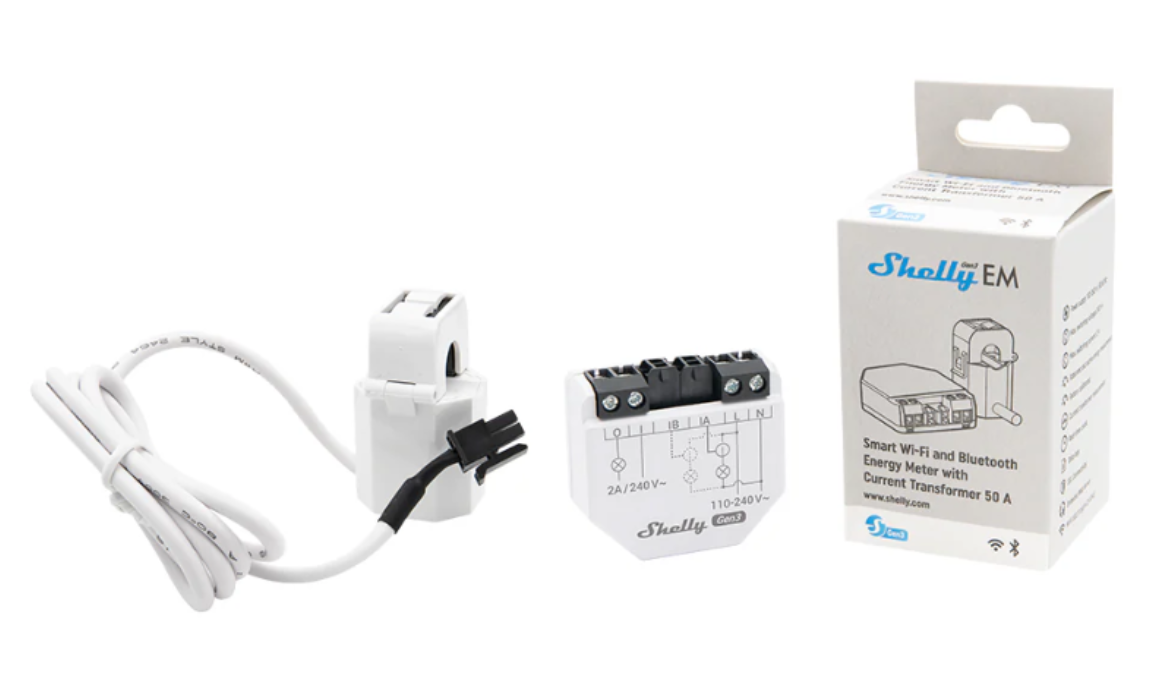

Zawartość zestawu

• Shelly EM Gen3

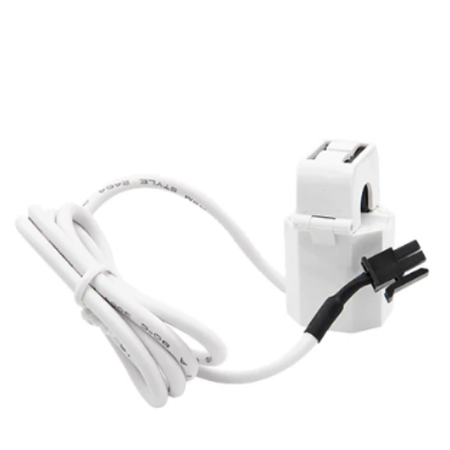

• 1× przekładnik prądowy CT 50A
• Dokumentacja producenta
• Oryginalne opakowanie
