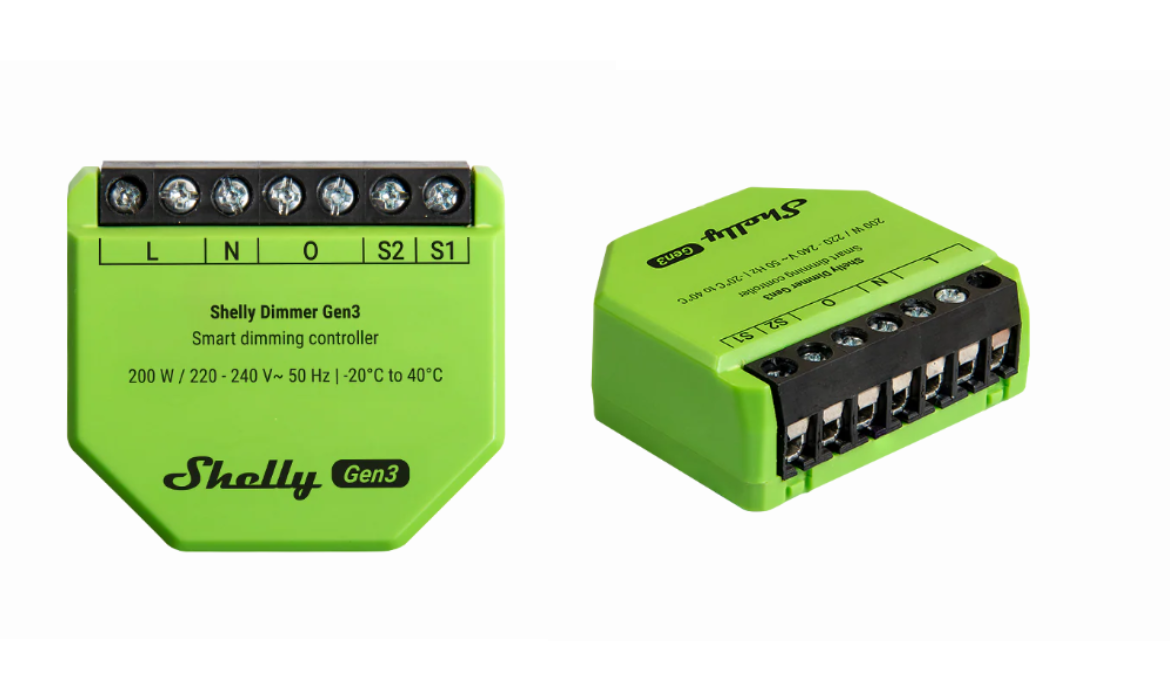

Shelly Dimmer Gen3 – inteligentny ściemniacz światła Wi-Fi / Bluetooth / KNX (bez przewodu neutralnego)

Shelly Dimmer Gen3 to nowoczesny, jednokanałowy ściemniacz światła, przeznaczony do zdalnego sterowania i płynnej regulacji jasności lamp LED, żarowych i halogenowych.
Urządzenie umożliwia precyzyjne dostosowanie poziomu oświetlenia, zapewniając komfort i oszczędność energii w każdym pomieszczeniu.

Nowa generacja Gen3 oferuje znacznie większą wydajność, stabilność połączenia i rozszerzoną funkcjonalność – obsługę Wi-Fi, Bluetooth oraz integrację z systemem KNX, co gwarantuje pełną kompatybilność z nowoczesnymi instalacjami inteligentnego domu.

Pomimo kompaktowych wymiarów (38×42,5×16,5 mm), Shelly Dimmer Gen3 umożliwia montaż w standardowej puszce podtynkowej Ø60 mm, za włącznikiem lub w oprawie oświetleniowej, bez konieczności stosowania przewodu neutralnego.
To idealne rozwiązanie do modernizacji istniejących instalacji oświetleniowych – działa zarówno z, jak i bez N, zapewniając elastyczność montażu i bezproblemową konfigurację.

Urządzenie pełni także funkcję Wi-Fi Range Extendera oraz BLE Gateway, rozszerzając zasięg sieci IoT w domu.
Wbudowane zabezpieczenia przed przegrzaniem, przeciążeniem, przepięciem i nadmiernym poborem prądu gwarantują bezpieczną i niezawodną pracę, a zaawansowane funkcje automatyzacji, harmonogramów i lokalnych akcji czynią Shelly Dimmer Gen3 uniwersalnym narzędziem do inteligentnego sterowania oświetleniem.

Najważniejsze informacje

• Ściemniacz 1-kanałowy – umożliwia płynną regulację jasności oświetlenia LED, halogenowego i żarowego (do 200 W).
• Działa z lub bez przewodu neutralnego (N) – idealny do modernizacji istniejących instalacji.
• Wymaga Bypass przy obciążeniu poniżej 20 W (bez N) – zapewnia prawidłowe działanie i eliminuje żarzenie się lamp po wyłączeniu.

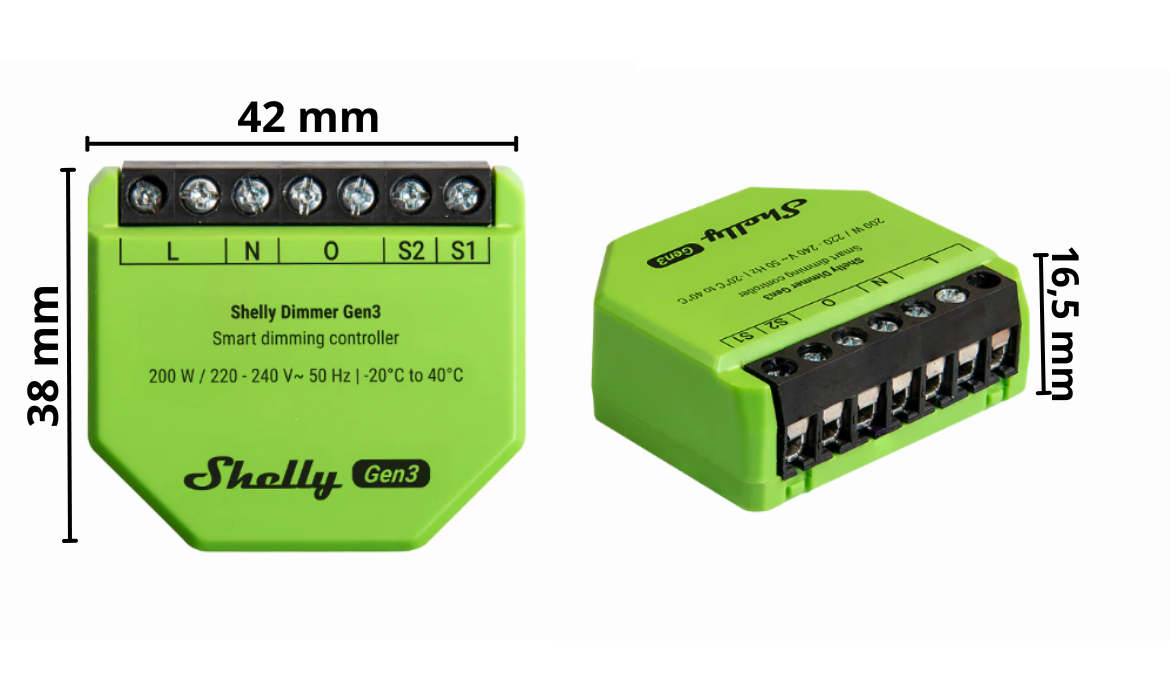

• Kompaktowa obudowa 38×42,5×16,5 mm – łatwy montaż w standardowej puszce podtynkowej Ø60 mm.
• Łączność Wi-Fi i Bluetooth – zdalne sterowanie, konfiguracja i automatyzacja bez potrzeby stosowania bramki.
• Integracja z KNX – zgodność z profesjonalnymi systemami automatyki budynkowej.
• Wi-Fi Range Extender i BLE Gateway – rozszerza zasięg sieci i poprawia komunikację urządzeń IoT.
• Automatyczne harmonogramy i sceny – sterowanie jasnością według czasu, dnia tygodnia lub warunków.
• Tryb nocny – automatyczne przyciemnienie oświetlenia w wybranych godzinach.
• Płynne przejścia jasności (Transition Duration) – precyzyjna kontrola czasu ściemniania i rozjaśniania.
• Kalibracja automatyczna – zapewnia stabilne i równomierne ściemnianie w całym zakresie.
• Sterowanie przyciskiem lub przełącznikiem – obsługa jedno- lub dwuklawiszowa, z funkcją przytrzymania i podwójnego kliknięcia.
• Zabezpieczenia – przed przegrzaniem, przeciążeniem, przepięciem i nadmiernym poborem mocy (działają w trybie z neutralnym).
• Pomiar napięcia, prądu i mocy – dostępny przy pracy z przewodem neutralnym.
• Zgodność z Alexa, Google Home, SmartThings, MQTT, Webhooks i ShellyScript.
• Zasilanie 220–240 V AC / 50 Hz – energooszczędna praca (< 1,5 W).

Zdalne sterowanie i kompaktowy rozmiar

Shelly Dimmer Gen3 umożliwia zdalne sterowanie oświetleniem i regulację jego jasności z dowolnego miejsca – wystarczy połączenie z aplikacją Shelly Smart Control (Android / iOS / Web).
Dzięki łączności Wi-Fi urządzenie działa samodzielnie, bez potrzeby stosowania dodatkowej bramki, a wbudowany Bluetooth ułatwia szybkie parowanie i konfigurację.

Kompaktowe wymiary 38×42,5×16,5 mm umożliwiają montaż w standardowej puszce podtynkowej Ø60 mm – np. za włącznikiem lub w obudowie lampy.
To idealne rozwiązanie do modernizacji istniejącej instalacji oświetleniowej – bez konieczności przeróbek przewodów i bez potrzeby przewodu neutralnego.

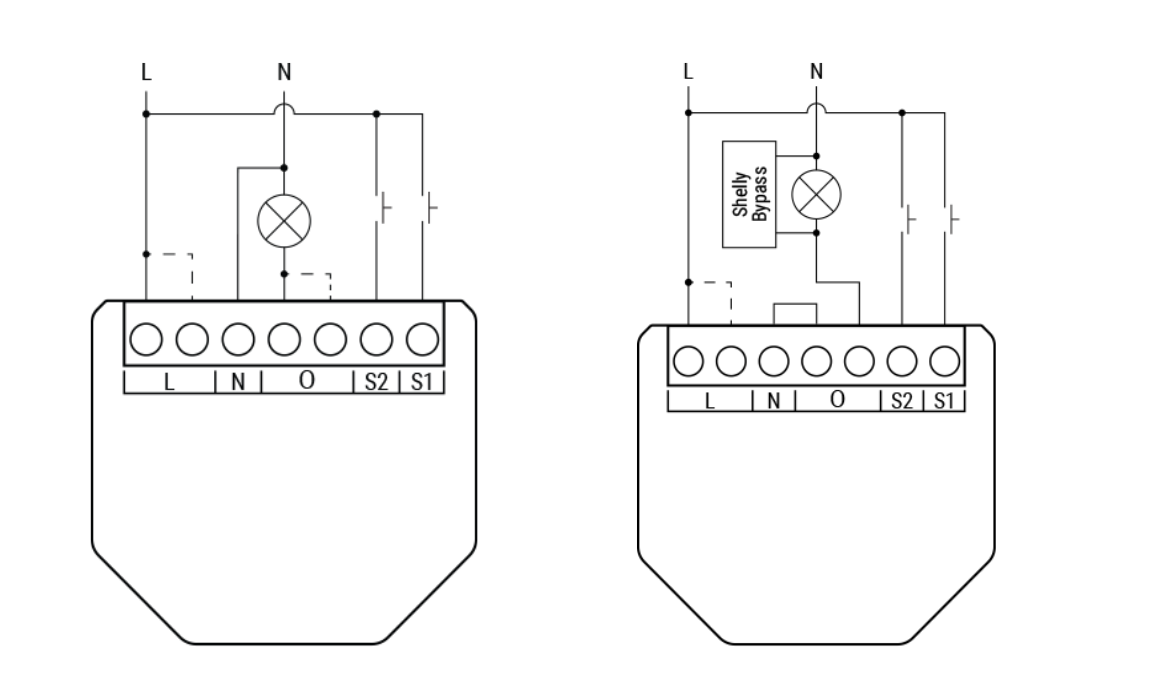

Schemat podłączenia

Poniższy rysunek przedstawia przykładowe sposoby podłączenia ściemniacza Shelly Dimmer Gen3 w instalacji elektrycznej – z przewodem neutralnym (N) oraz bez przewodu neutralnego, z użyciem Shelly Bypass.

Moduł posiada dwa wejścia sterujące (S1 i S2) do podłączenia przycisku lub przełącznika ściennego oraz zaciski zasilania L (fazowy) i N (neutralny).
Wyjście O służy do podłączenia obciążenia – np. lampy lub grupy lamp o tym samym typie i mocy.

W instalacjach z przewodem neutralnym Shelly Dimmer Gen3 działa jak klasyczny ściemniacz, umożliwiając precyzyjne sterowanie jasnością i pomiar parametrów zasilania (napięcie, prąd, moc).

W instalacjach bez przewodu neutralnego należy zastosować Shelly Bypass, jeśli moc obciążenia jest mniejsza niż 20 W lub gdy po wyłączeniu światło delikatnie się żarzy.
Bypass podłącza się równolegle do źródła światła, co zapewnia prawidłową pracę ściemniacza i eliminuje migotanie.

Pomiar mocy i zabezpieczenia

Shelly Dimmer Gen3 został wyposażony w funkcję pomiaru napięcia, prądu i mocy, dostępną podczas pracy z przewodem neutralnym (N).
Dzięki temu użytkownik może w czasie rzeczywistym monitorować parametry zasilania oraz sprawdzać zużycie energii podłączonego oświetlenia.
Dane pomiarowe są widoczne w aplikacji Shelly Smart Control, która zapisuje historię pomiarów i umożliwia ich analizę.

W trybie pracy bez przewodu neutralnego pomiar zużycia energii nie jest dostępny, jednak pozostałe funkcje ściemniania i automatyzacji działają w pełnym zakresie.

Urządzenie zostało wyposażone w szereg zabezpieczeń, które chronią instalację i podłączone źródła światła:

• Zabezpieczenie przed przegrzaniem – automatyczne wyłączenie w przypadku przekroczenia bezpiecznej temperatury pracy.
• Zabezpieczenie przed przeciążeniem i overpower – odłącza obciążenie, gdy pobór mocy przekroczy dopuszczalny limit.
• Zabezpieczenie przed przepięciem i zbyt niskim napięciem – chroni elektronikę i podłączone urządzenia przed uszkodzeniem.
• Zabezpieczenie przed nadmiernym prądem (overcurrent) – zapobiega przeciążeniom w obwodzie.

Wszystkie funkcje ochronne działają w pełni, gdy urządzenie pracuje z przewodem neutralnym.

Łączność i integracje (Wi-Fi / Bluetooth / KNX)

Shelly Dimmer Gen3 obsługuje dwa kluczowe standardy komunikacji – Wi-Fi oraz Bluetooth, dzięki czemu umożliwia łatwe parowanie, konfigurację i zdalne sterowanie oświetleniem z poziomu aplikacji Shelly Smart Control.
Urządzenie działa samodzielnie w sieci Wi-Fi, bez potrzeby stosowania bramki, co pozwala na pełną kontrolę lokalną i zdalną.

Wbudowany moduł Bluetooth ułatwia pierwsze uruchomienie i dodawanie urządzenia do aplikacji, a funkcja BLE Gateway umożliwia przekazywanie sygnałów z innych urządzeń Shelly BLU do sieci Wi-Fi.
Dodatkowo Shelly Dimmer Gen3 może pełnić funkcję Wi-Fi Range Extendera, wzmacniając sygnał sieci bezprzewodowej i poprawiając zasięg urządzeń IoT w domu.

Model ten obsługuje także komunikację KNXnet/IP, co pozwala na integrację z profesjonalnymi systemami automatyki budynkowej.
Dzięki temu Shelly Dimmer Gen3 sprawdzi się nie tylko w instalacjach domowych, ale również w projektach komercyjnych i przemysłowych.

Urządzenie jest w pełni kompatybilne z najpopularniejszymi ekosystemami smart home, w tym:
Amazon Alexa, Google Home, Samsung SmartThings, MQTT, Webhooks oraz ShellyScript, umożliwiając tworzenie zaawansowanych automatyzacji i scen świetlnych.

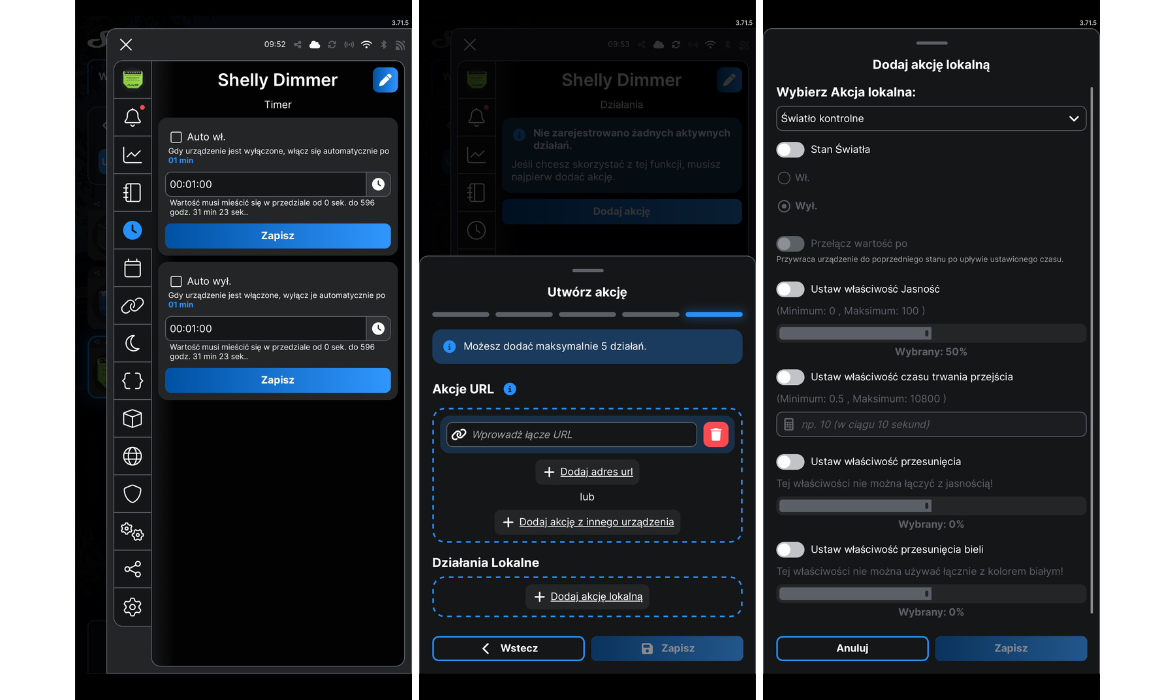

Automatyzacje i harmonogramy

Shelly Dimmer Gen3 pozwala tworzyć rozbudowane automatyzacje i harmonogramy pracy oświetlenia, które dopasowują się do rytmu dnia i potrzeb użytkownika.
W aplikacji Shelly Smart Control możesz zaplanować do 20 harmonogramów i scen, definiując poziom jasności, czas przejścia (transition) oraz moment włączenia lub wyłączenia światła.

Dzięki funkcjom podstawowe i zaawansowane harmonogramy, urządzenie obsługuje zarówno proste, codzienne rutyny, jak i zaawansowane cykle czasowe – od sekund po miesiące.
Światło może automatycznie reagować na wschód i zachód słońca, zmieniać intensywność oświetlenia w ciągu dnia lub przyciemniać się w nocy dzięki trybowi Night Mode.

Shelly Dimmer Gen3 współpracuje z pozostałymi urządzeniami ekosystemu Shelly oraz z systemami zewnętrznymi poprzez MQTT, Webhooks i ShellyScript, umożliwiając tworzenie scen warunkowych – np. automatyczne włączenie oświetlenia po wykryciu ruchu przez czujnik Shelly Motion.

Harmonogramy i lokalne akcje są wykonywane bezpośrednio w urządzeniu, dzięki czemu działają również bez dostępu do Internetu.
Automatyzacje oparte na chmurze (np. integracje z Alexa lub Google Home) wymagają połączenia internetowego.

Zastosowanie

Shelly Dimmer Gen3 to uniwersalny ściemniacz światła, który sprawdzi się zarówno w instalacjach domowych, jak i komercyjnych.
Umożliwia zdalne sterowanie i płynną regulację jasności lamp LED, halogenowych oraz żarowych, pozwalając tworzyć idealne warunki oświetleniowe w każdym pomieszczeniu.

Dzięki możliwości pracy z lub bez przewodu neutralnego (N), urządzenie doskonale nadaje się do modernizacji starszych instalacji elektrycznych, w których przewód neutralny nie jest doprowadzony do puszki.
W przypadku instalacji bez przewodu neutralnego, należy zastosować Shelly Bypass, jeśli moc obciążenia wynosi poniżej 20 W lub gdy po wyłączeniu światło delikatnie żarzy się.
Bypass podłącza się równolegle do lampy, co zapewnia stabilne działanie i eliminuje migotanie światła.

Shelly Dimmer Gen3 obsługuje różne typy źródeł światła — LED do 150 W, żarowe i halogenowe do 200 W — a jego funkcje automatyzacji pozwalają dopasować jasność do pory dnia, harmonogramu lub scen świetlnych.
Urządzenie może współpracować z czujnikami ruchu i systemami automatyki domowej, automatycznie włączając światło po wykryciu obecności lub zmierzchu.

To idealne rozwiązanie do inteligentnych domów, mieszkań, biur, hoteli czy restauracji, gdzie liczy się komfort, energooszczędność i nowoczesna kontrola oświetlenia.

Dane techniczne

• Model: Shelly Dimmer Gen3
• Typ urządzenia: 1-kanałowy ściemniacz światła (trailing edge)
• Maksymalne obciążenie: LED: do 150 W / Żarowe i halogenowe: do 200 W
• Obsługiwane źródła światła: LED, żarowe, halogenowe, transformatory elektroniczne i toroidalne
• Zasilanie: 220–240 V AC / 50 Hz
• Praca bez przewodu neutralnego: tak (z Bypass poniżej 20 W)
• Minimalne obciążenie: 20 W (bez Bypass)
• Pomiar mocy: napięcie (V), prąd (A), moc (W) – dostępny przy pracy z przewodem neutralnym
• Zabezpieczenia: przegrzanie, przeciążenie, przepięcie, zbyt niskie napięcie, nadmierny pobór prądu
• Wbudowany czujnik temperatury: tak
• Łączność: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 4.2
• Integracje: KNXnet/IP, Alexa, Google Home, SmartThings, MQTT, Webhooks, ShellyScript
• Funkcje dodatkowe: Wi-Fi Range Extender, BLE Gateway, harmonogramy (do 20), automatyzacje lokalne i w chmurze, tryb nocny, płynne przejścia jasności (Transition Duration), kalibracja automatyczna
• Sterowanie: przycisk lub przełącznik (wejścia S1 / S2)
• Zasilanie obwodu wyjściowego: zacisk O (wyjście fazowe do lampy)
• Procesor: ESP32-C3 + STM32G051
• Pamięć Flash: 8 MB
• Montaż: w puszce podtynkowej Ø60 mm
• Wymiary: 38 × 42,5 × 16,5 mm
• Waga: 24,3 g
• Pobór mocy: < 1,5 W
• Temperatura pracy: –20°C do +40°C
• Wilgotność: 30–70% RH
• Maks. wysokość instalacji: 2000 m n.p.m.
• Przekrój przewodów: 0,2–2,5 mm² (linka / drut / tulejka)
• Moment dokręcania zacisków: 0,4 Nm
