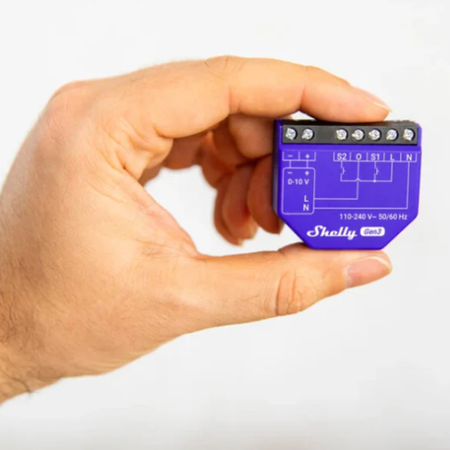

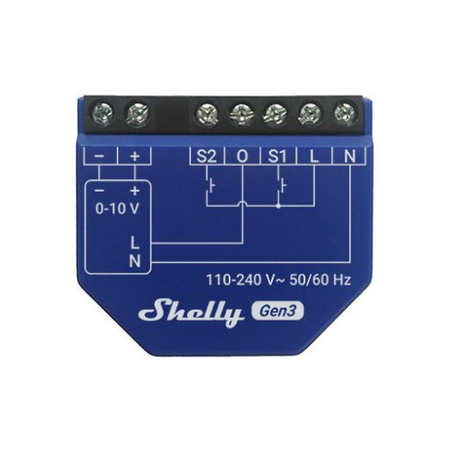

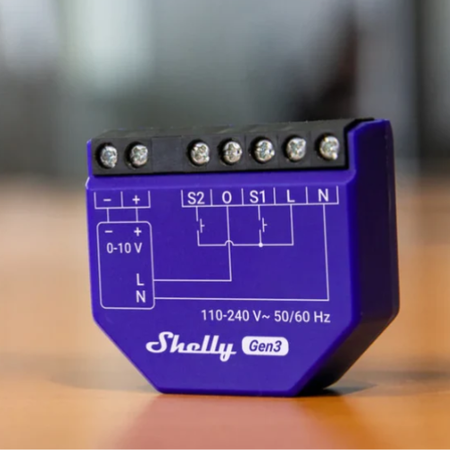

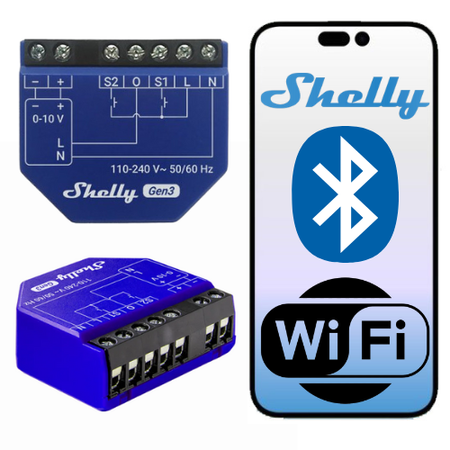

Shelly Dimmer 0/1-10V PM Gen3 – inteligentny ściemniacz 0–10 V / 1–10 V Wi-Fi z pomiarem mocy

Shelly Dimmer 0/1-10V PM Gen3 to inteligentny moduł, który służy do sterowania jasnością oświetlenia wyposażonego w wejście 0–10 V lub 1–10 V. Ten standard sterowania jest powszechnie stosowany w oprawach LED, zasilaczach i driverach oświetleniowych, zwłaszcza w nowoczesnych instalacjach domowych i komercyjnych.

Jest to inteligentny ściemniacz 0–10 V (1–10 V) Wi-Fi, przeznaczony do sterowania jasnością opraw i driverów LED obsługujących ten standard.

Urządzenie nie zasila lamp bezpośrednio, lecz wysyła do sterownika oświetlenia sygnał sterujący (0–10 V), który decyduje o poziomie jasności — od delikatnego światła nocnego po pełną moc. Dzięki temu możliwe jest płynne ściemnianie bez migotania oraz precyzyjna kontrola światła.

Shelly Dimmer 0/1-10V PM Gen3 umożliwia sterowanie oświetleniem z aplikacji w telefonie, przeglądarki internetowej lub tradycyjnego przycisku ściennego. Dodatkowo pozwala mierzyć zużycie energii, tworzyć harmonogramy, automatyzacje i tryb nocny, a wszystko to działa bez potrzeby stosowania dodatkowego huba.

To rozwiązanie idealne do modernizacji istniejących instalacji 0–10 V oraz do nowych projektów, w których liczy się komfort, energooszczędność i pełna kontrola nad oświetleniem.

Najważniejsze informacje:

• Łączność Wi-Fi i Bluetooth – sterowanie z telefonu, komputera lub tabletu
• Nie jest wymagany hub ani centrala – urządzenie działa samodzielnie
• Inteligentny ściemniacz 0–10 V / 1–10 V do opraw i driverów LED
• Płynne ściemnianie bez migotania – precyzyjna regulacja światła
• Sterowanie z aplikacji Shelly Smart Control lub przez przeglądarkę internetową
• Zasilanie 110–240 V AC – bezpośrednie podłączenie do instalacji elektrycznej

• Wymiary: 38,5 × 43,5 × 17 mm – kompaktowy moduł do montażu podtynkowego
• Pomiar energii – podgląd napięcia, prądu i zużycia mocy w czasie rzeczywistym
• Harmonogramy i automatyzacje – światło dopasowane do pory dnia
• Tryb nocny – automatyczne ograniczenie jasności w określonych godzinach
• Obsługa jednego lub dwóch przycisków (ściemnianie jednym lub dwoma klawiszami)
• Regulacja min./max. jasności i czasu przejścia ściemniania
• Integracje smart home – Home Assistant, Alexa, Google Home, SmartThings
• Zaawansowane automatyzacje – sceny lokalne, skrypty, MQTT, Webhooks
• Wbudowane zabezpieczenia – nadprąd, nadnapięcie, przeciążenie, przegrzanie
• Kompaktowy moduł do montażu podtynkowego lub w puszce instalacyjne
• BLE Gateway – umożliwia połączenie urządzeń Bluetooth z siecią Wi-Fi
• Wi-Fi Range Extender – rozszerza zasięg sieci Wi-Fi dla innych urządzeń Shelly

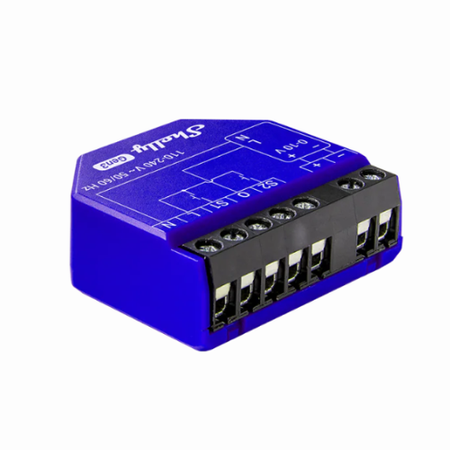

Zdalne sterowanie i kompaktowy rozmiar

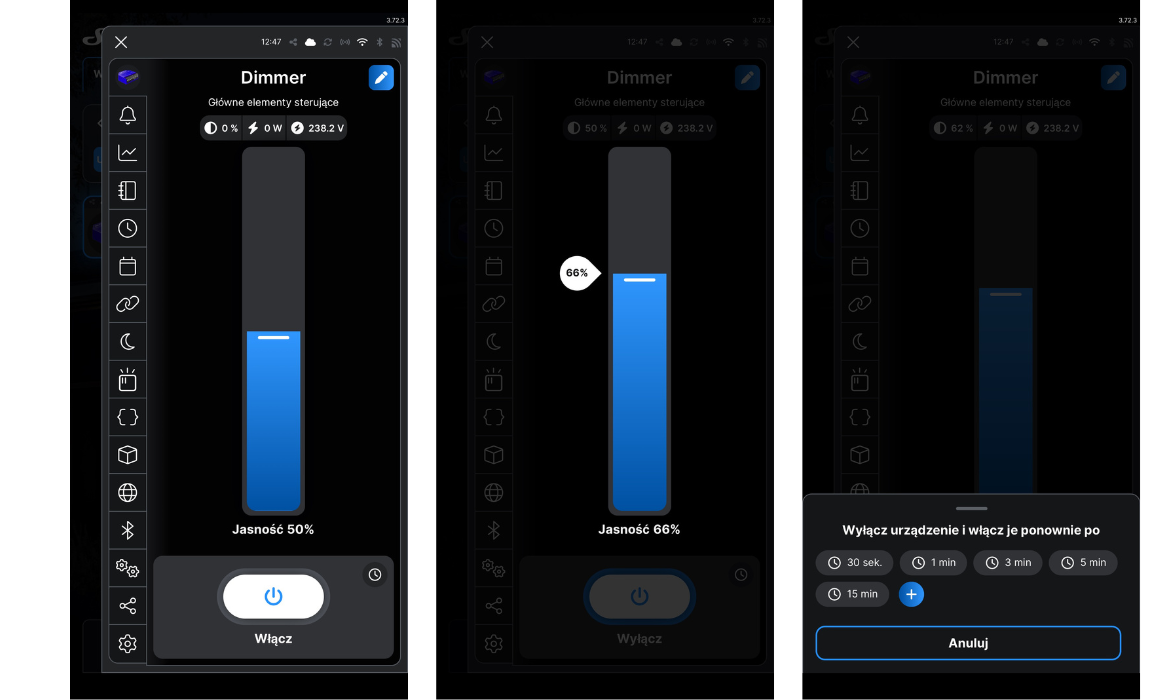

Shelly Dimmer 0/1-10V PM Gen3 umożliwia wygodne sterowanie jasnością oświetlenia z aplikacji Shelly Smart Control lub przez przeglądarkę internetową, bez potrzeby fizycznego dostępu do włącznika. Urządzenie działa w sieci Wi-Fi i nie wymaga dodatkowej centrali.

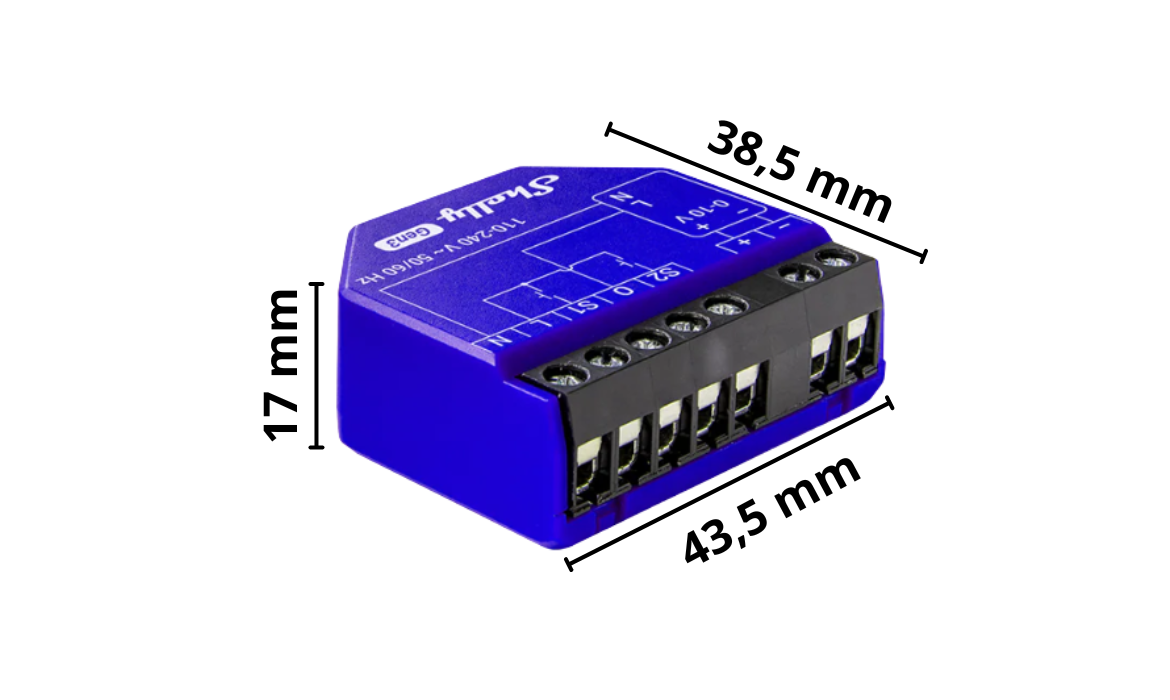

Dzięki kompaktowym wymiarom 38,5 × 43,5 × 17 mm moduł bez problemu mieści się w puszce instalacyjnej, za włącznikiem lub w zabudowie sufitowej, co ułatwia montaż zarówno w nowych, jak i modernizowanych instalacjach.

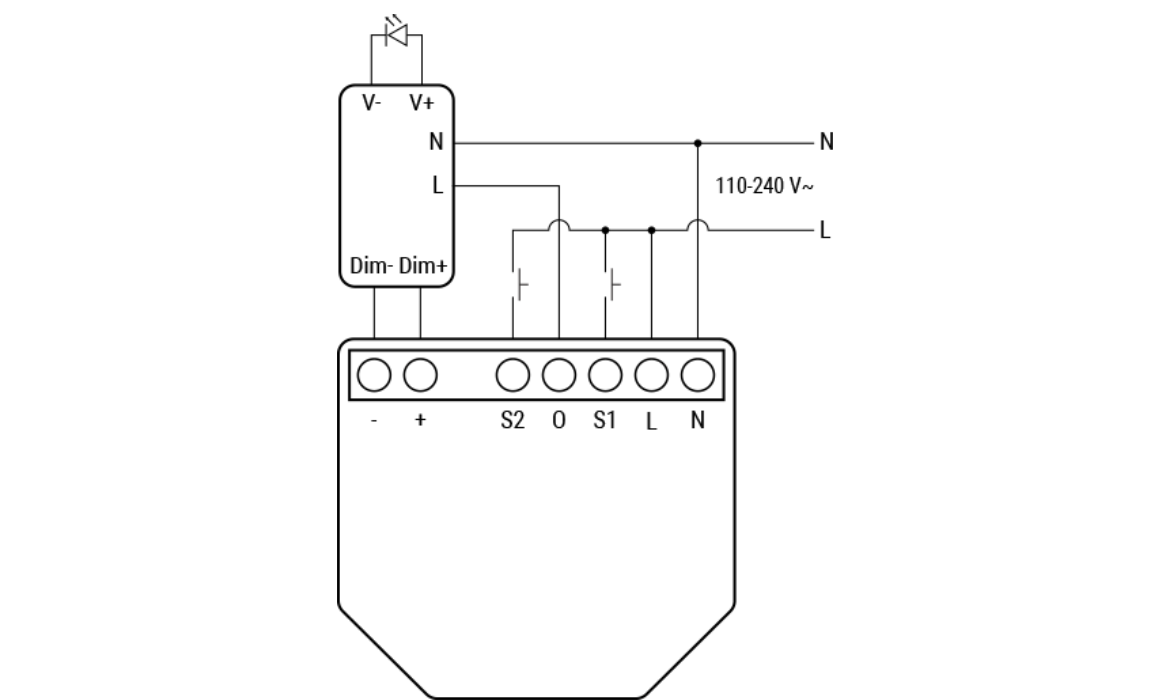

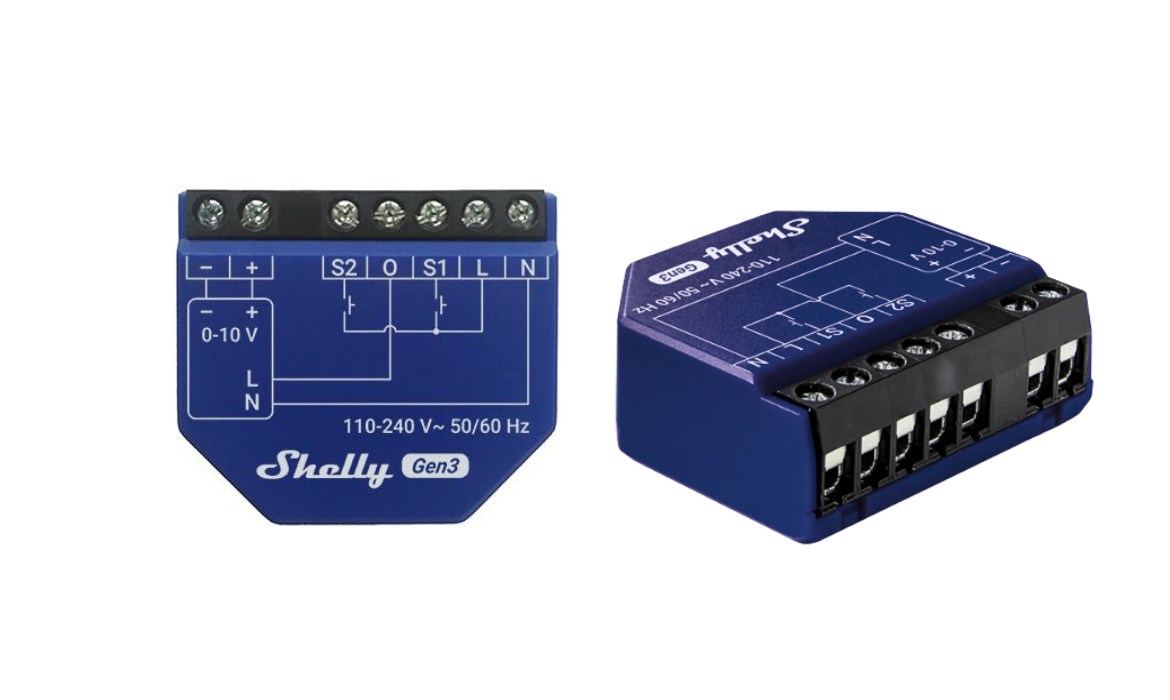

Schemat podłączenia

Shelly Dimmer 0/1-10V PM Gen3 wymaga zasilania 110–240 V AC, które należy podłączyć do zacisków L i N – oba przewody są niezbędne do prawidłowej pracy urządzenia. Wyjścia „+” i „–” służą wyłącznie do sterowania jasnością w standardzie 0–10 V lub 1–10 V i powinny być połączone z odpowiednim wejściem sterującym drivera lub oprawy oświetleniowej. Dimmer nie zasila bezpośrednio źródła światła, a jedynie wysyła sygnał regulujący jego jasność, dlatego podłączone urządzenie musi obsługiwać standard 0–10 V / 1–10 V.

Wejścia S1 i S2 umożliwiają podłączenie tradycyjnych przycisków lub przełączników ściennych do lokalnego sterowania oświetleniem, natomiast wyjście O pozwala na załączanie obwodu oraz pomiar zużycia energii. Podczas instalacji należy zachować właściwą polaryzację wyjść sterujących i wykonywać podłączenie przy odłączonym napięciu, montując urządzenie w puszce lub miejscu zapewniającym odpowiednią wentylację.

Dlaczego Shelly Dimmer 0/1-10V PM Gen3?

Shelly Dimmer 0/1-10V PM Gen3 został stworzony z myślą o instalacjach, w których klasyczne ściemniacze nie działają lub nie dają oczekiwanego efektu. Zamiast regulować napięcie zasilające lampę, urządzenie steruje jasnością za pomocą sygnału 0–10 V lub 1–10 V, dokładnie tak, jak zostało to przewidziane w nowoczesnych oprawach i driverach LED. Dzięki temu ściemnianie jest płynne, stabilne i pozbawione migotania, a zakres regulacji znacznie szerszy niż w tradycyjnych rozwiązaniach.

Dzięki temu Shelly Dimmer 0/1-10V PM Gen3 pełni rolę nowoczesnego ściemniacza LED 0–10 V, a nie klasycznego regulatora napięcia.

Sterowanie przyciskami i aplikacją

Shelly Dimmer 0/1-10V PM Gen3 może być sterowany zarówno z aplikacji Shelly Smart Control, jak i za pomocą tradycyjnych przycisków ściennych. Dzięki temu użytkownik nie musi zmieniać przyzwyczajeń – światło można obsługiwać klasycznie lub zdalnie, w zależności od potrzeb.

Urządzenie obsługuje sterowanie jednym lub dwoma przyciskami, umożliwiając włączanie, wyłączanie oraz płynne ściemnianie i rozjaśnianie światła. Wszystkie ustawienia, takie jak minimalna i maksymalna jasność, czas przejścia czy reakcja na przytrzymanie przycisku, można wygodnie skonfigurować w aplikacji.

Harmonogramy, automatyzacje i tryb nocny

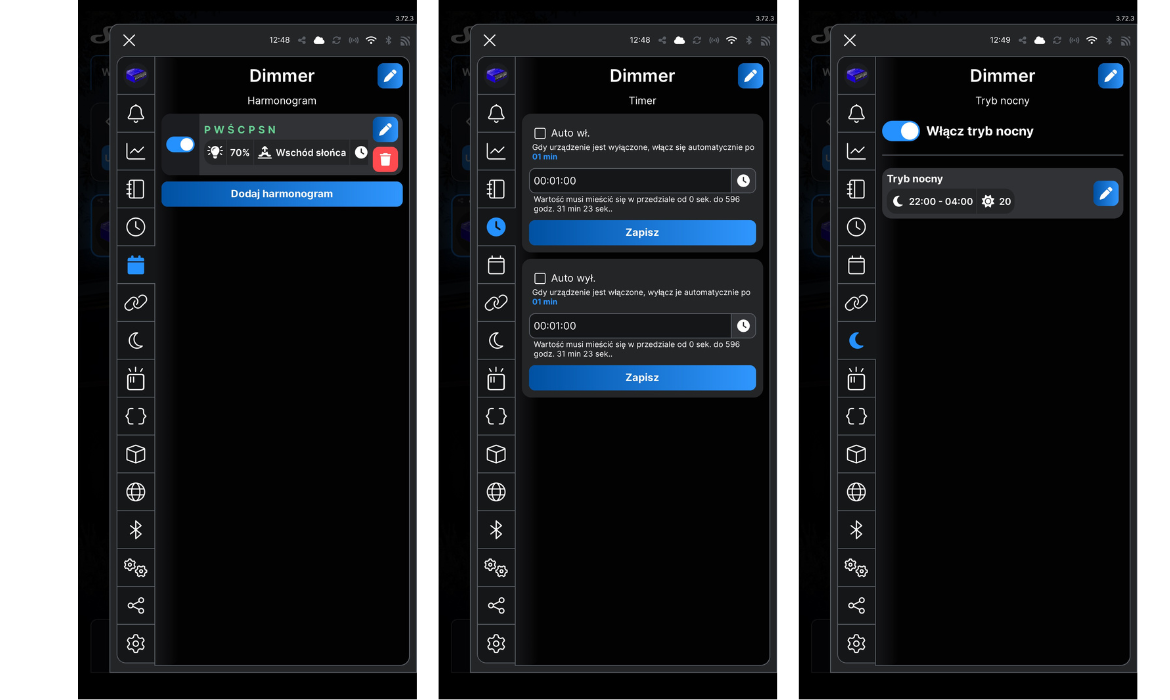

Shelly Dimmer 0/1-10V PM Gen3 umożliwia automatyczne sterowanie jasnością oświetlenia w oparciu o harmonogramy i zaplanowane scenariusze. Użytkownik może ustawić godziny włączania i wyłączania światła, określić poziom jasności oraz czas płynnego przejścia, dzięki czemu oświetlenie dopasowuje się do rytmu dnia bez ręcznej obsługi.

Dzięki automatyzacjom światło może reagować na zaplanowane zdarzenia, porę dnia lub inne urządzenia w systemie smart home. Wszystkie reguły działają lokalnie, bez konieczności stałego połączenia z chmurą.

Dodatkowo dostępny jest tryb nocny, który pozwala ustawić obniżoną jasność w określonych godzinach. Po jego aktywacji światło włącza się delikatnie, zapewniając komfort po zmroku i ograniczając oślepianie w nocy.

Pomiar energii i kontrola zużycia prądu

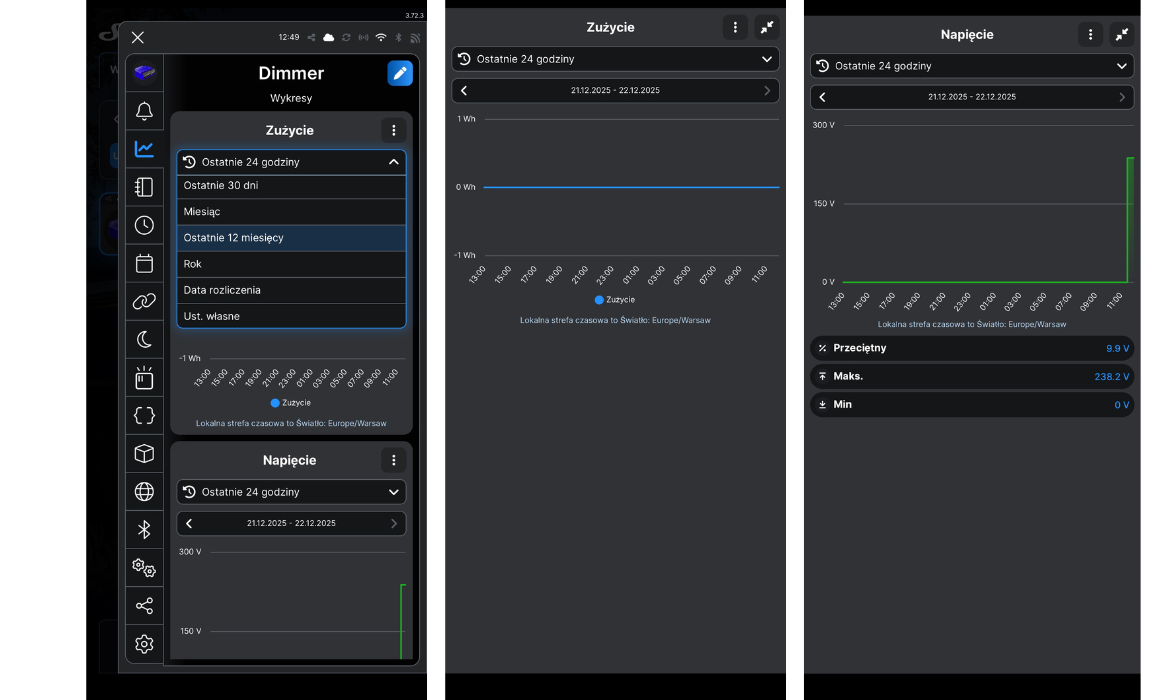

Shelly Dimmer 0/1-10V PM Gen3 umożliwia bieżący pomiar zużycia energii podłączonego obwodu. W aplikacji Shelly Smart Control użytkownik ma podgląd napięcia, prądu oraz aktualnej mocy, co pozwala lepiej kontrolować pracę oświetlenia i świadomie zarządzać zużyciem energii.

Dzięki monitorowaniu poboru mocy możliwe jest szybkie wykrycie nieprawidłowości w instalacji oraz optymalizacja ustawień jasności i harmonogramów. To praktyczne rozwiązanie zarówno w domowych instalacjach, jak i w zastosowaniach komercyjnych, gdzie liczy się kontrola kosztów energii i stabilna praca systemu oświetlenia.

Integracje z systemami smart home

Shelly Dimmer 0/1-10V PM Gen3 może być łatwo zintegrowany z popularnymi systemami smart home, takimi jak Home Assistant, Amazon Alexa, Google Home oraz Samsung SmartThings. Dzięki temu sterowanie oświetleniem może odbywać się również głosowo lub jako część większych scen i automatyzacji domowych.

Urządzenie obsługuje także integracje lokalne oraz zaawansowane metody komunikacji, co pozwala na współpracę z innymi urządzeniami i systemami bez konieczności korzystania z chmury. Dzięki temu Shelly Dimmer 0/1-10V PM Gen3 sprawdzi się zarówno w prostych instalacjach domowych, jak i w bardziej rozbudowanych projektach smart home.

Zastosowanie

Shelly Dimmer 0/1-10V PM Gen3 służy do inteligentnego sterowania jasnością urządzeń wykorzystujących standard 0–10 V / 1–10 V, umożliwiając automatyzację i wygodną kontrolę oświetlenia bez ingerencji w istniejącą instalację.

• inteligentny ściemniacz 0–10 V do sterowania jasnością LED
• płynna regulacja jasności nowoczesnych opraw LED sterowanych sygnałem 0–10 V
• modernizacja instalacji 0–10 V bez wymiany opraw i driverów
• zdalne sterowanie oświetleniem z aplikacji lub systemu smart home
• automatyczna zmiana jasności w zależności od pory dnia lub harmonogramu
• tworzenie trybu nocnego z obniżoną jasnością
• integracja oświetlenia z innymi urządzeniami i scenami smart home
• kontrola zużycia energii i optymalizacja pracy oświetlenia

Dane techniczne

• Model: Shelly Dimmer 0/1-10V PM Gen3
• Model producenta: S3DM-0010WW
• Typ urządzenia: inteligentny ściemniacz 0–10 V / 1–10 V z pomiarem mocy
• Zasilanie: 110–240 V AC, 50/60 Hz
• Pobór mocy: < 1,5 W
• Sterowanie 0–10 V / 1–10 V: current sourcing
• Maksymalny prąd sterowania (0–10 V): 35 mA
• Wyjście przekaźnikowe: maks. 240 V AC / 13 A
• Wejścia sterujące: 2 × wejście przycisku / przełącznika (S1, S2)
• Obsługa sterowania: jeden lub dwa przyciski, płynne ściemnianie
• Pomiar energii: napięcie, prąd, moc czynna i pozorna, energia, współczynnik mocy
• Zakres pomiaru napięcia: 110–240 V AC
• Zakres pomiaru prądu: 50 mA – 16 A
• Czujnik temperatury: wbudowany
• Łączność: Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 4.2
• Funkcje sieciowe: BLE Gateway, Wi-Fi Range Extender
• Harmonogramy: do 20
• Automatyzacje: lokalne i zdalne
• Obsługa skryptów: Shelly Script
• Integracje techniczne: MQTT, Webhooks
• Interfejs użytkownika: wbudowany Web UI
• Zabezpieczenia: nadprądowe, nadnapięciowe, przeciążeniowe, termiczne
• Temperatura pracy: –20 °C do +40 °C
• Wilgotność pracy: 30–70% RH
• Maksymalna wysokość instalacji: 2000 m
• Wymiary: 38,5 × 43,5 × 17 mm
• Waga: 28,5 g
• Montaż: podtynkowy, w puszce instalacyjnej lub w zabudowie
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: niebieski

Zawartość zestawu

• Moduł  Shelly Dimmer 0/1-10V PM Gen3
• Instrukcja obsługi w języku polskim
• Oryginalne opakowanie producenta
