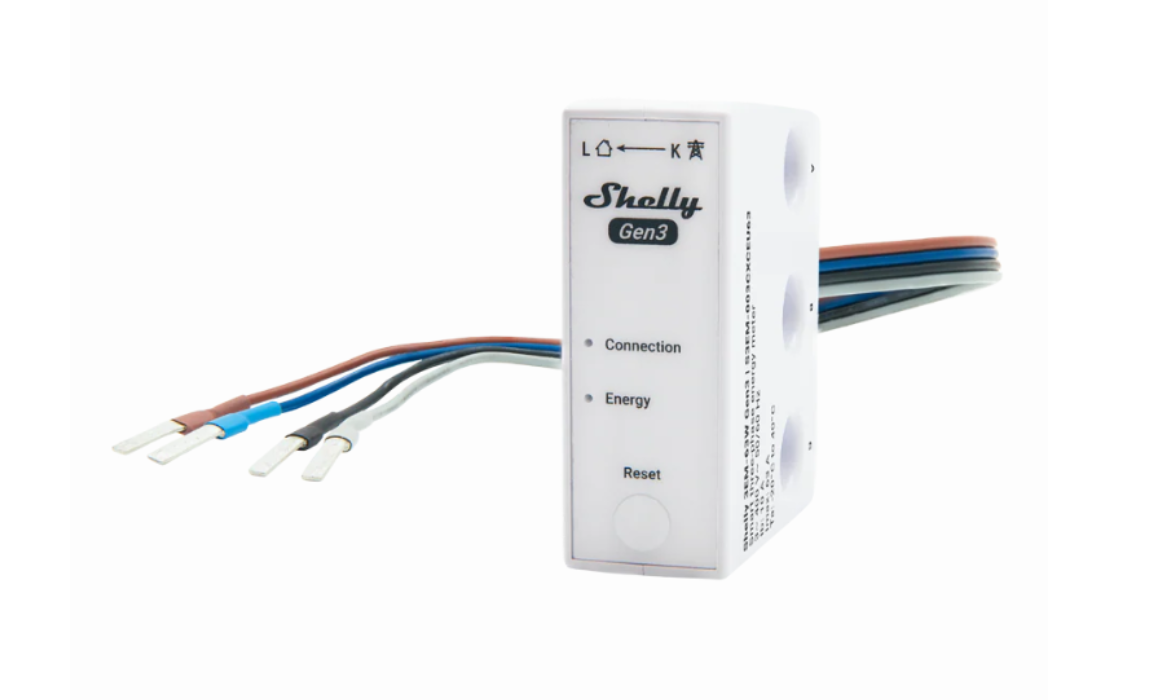

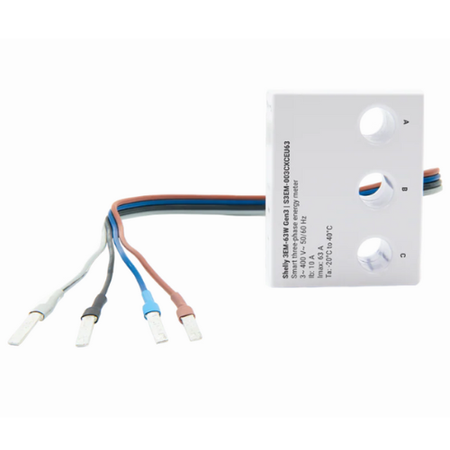

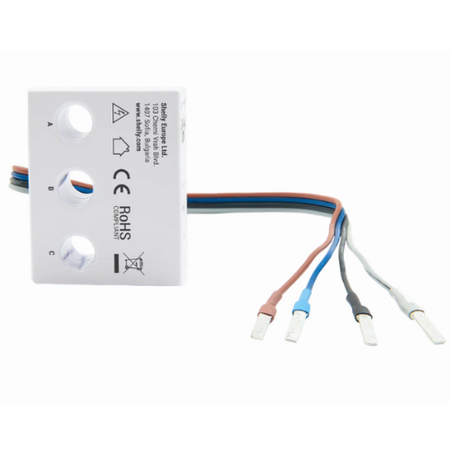

Shelly 3EM-63W Gen3 – kompaktowy licznik energii trójfazowej na szynę DIN

To kompaktowy licznik energii elektrycznej przeznaczony do monitorowania instalacji trójfazowych lub trzech niezależnych obwodów jednofazowych. Montowany bezpośrednio w rozdzielnicy, przy wyłącznikach na szynie DIN, nie zajmuje dodatkowego miejsca i nie komplikuje instalacji.

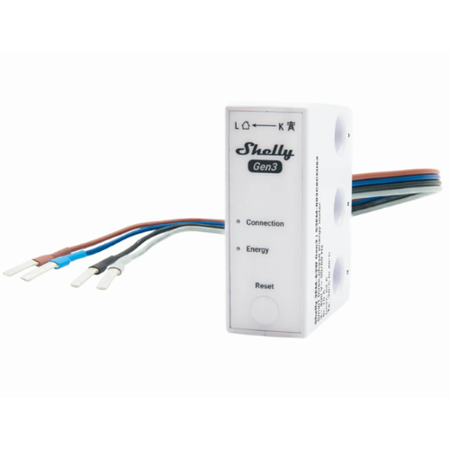

Wersja W (Wire) wykorzystuje fabrycznie wyprowadzone, kolorowe przewody, co znacząco upraszcza podłączenie i skraca czas montażu. Pomiar prądu odbywa się bezkontaktowo, przez przełożenie przewodów fazowych przez otwory pomiarowe.

Urządzenie mierzy w czasie rzeczywistym napięcie, prąd, moc i zużycie energii dla każdej fazy, a dane są dostępne lokalnie w sieci Wi-Fi oraz zdalnie. Całość działa stabilnie także wtedy, gdy dostęp do Internetu jest ograniczony.

Najważniejsze informacje:

• Trójfazowy licznik energii do instalacji elektrycznych 230/400 V
• Monitorowanie instalacji trójfazowej lub trzech niezależnych obwodów jednofazowych
• Przeznaczony do montażu w rozdzielnicy elektrycznej na szynie DIN
• Pomiar prądu do 63 A na każdej fazie
• Bezkontaktowy pomiar prądu bez zewnętrznych przekładników – przewody fazowe przechodzą przez otwory licznika
• Dokładny pomiar napięcia, prądu, mocy czynnej i pozornej oraz zużycia energii
• Wersja W (Wire) z fabrycznie wyprowadzonymi, kolorowymi przewodami fazowymi i neutralnym
• Przeznaczony do pracy w połączeniu z wyłącznikiem nadprądowym lub różnicowoprądowym (MCB / RCD)
• Nie pełni funkcji zabezpieczenia i nie odcina zasilania
• Łączność Wi-Fi 2,4 GHz do codziennej pracy w sieci lokalnej
• Bluetooth wykorzystywany do szybkiego parowania urządzenia
• Praca lokalna z wbudowanym interfejsem webowym – bez obowiązku korzystania z chmury
• Zapis danych co 1 minutę w pamięci urządzenia (historia do 7 dni)
• Możliwość eksportu danych oraz integracji przez API, MQTT i skrypty
• Integracja z aplikacją Shelly Smart Control oraz systemami automatyki domowej

Zastosowanie

• Monitorowanie zużycia energii w instalacjach trójfazowych w domach, firmach i obiektach technicznych
• Pomiar energii dla rozdzielnic głównych oraz podrozdzielnic
• Analiza zużycia prądu przez maszyny, pompy, wentylację, klimatyzację i ogrzewanie elektryczne
• Kontrola obciążenia i bilansowanie faz w instalacjach 3-fazowych
• Monitorowanie trzech niezależnych obwodów jednofazowych w jednej rozdzielnicy
• Analiza produkcji i zużycia energii w instalacjach fotowoltaicznych
• Zbieranie danych do systemów automatyki, BMS i Home Assistant przez MQTT i API
• Zdalny i lokalny podgląd zużycia energii w aplikacji i przez interfejs webowy

Montaż i miejsce instalacji

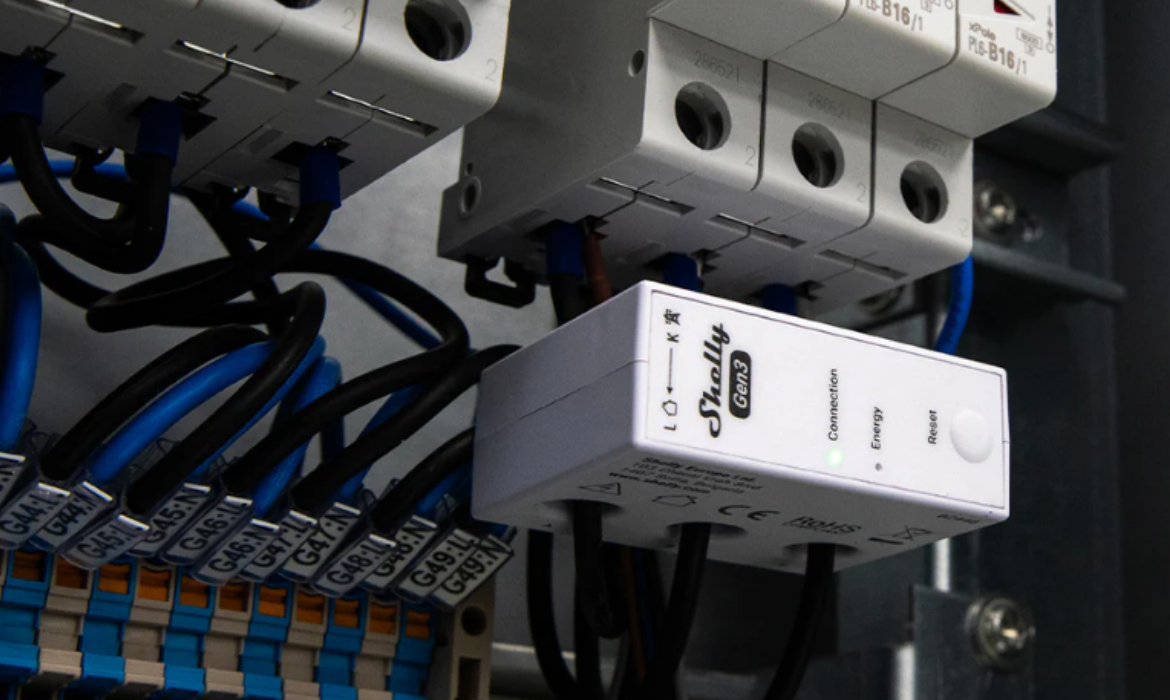

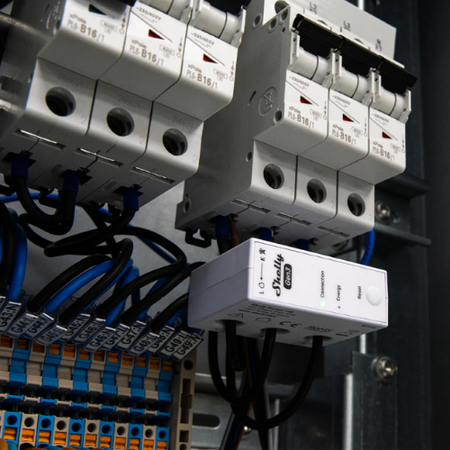

Urządzenie przeznaczone jest do montażu w rozdzielnicy elektrycznej, bezpośrednio na szynie DIN, nad lub pod wyłącznikiem nadprądowym albo różnicowoprądowym (MCB / RCD). Taka forma montażu pozwala zachować porządek w rozdzielnicy i nie wymaga wydzielania osobnego miejsca na licznik.

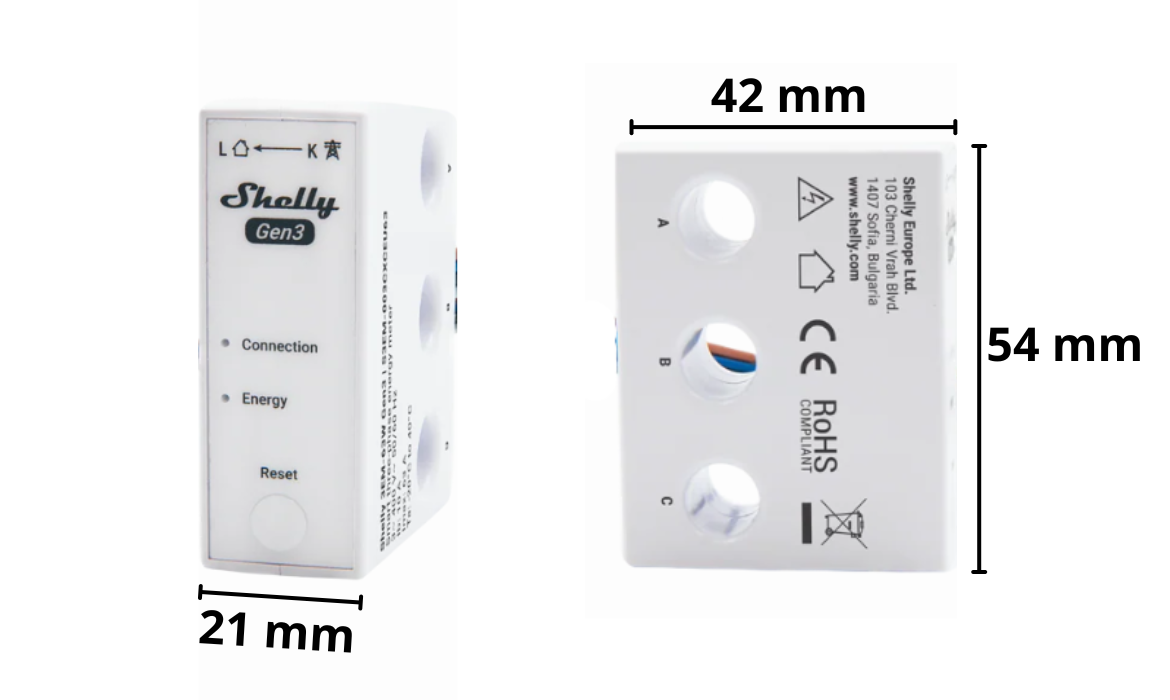

Kompaktowa obudowa o wymiarach 21 × 54 × 42 mm (bez przewodów) sprawia, że urządzenie bez problemu mieści się nawet w gęsto zabudowanych rozdzielnicach. Zintegrowane otwory pomiarowe umożliwiają bezkontaktowy pomiar prądu po przełożeniu przewodów fazowych instalacji.

Wersja W (Wire) wyposażona jest w fabrycznie wyprowadzone przewody fazowe oraz przewód neutralny o długości 260 mm, co ułatwia prowadzenie połączeń i daje większą swobodę podczas instalacji przy aparatach modułowych.

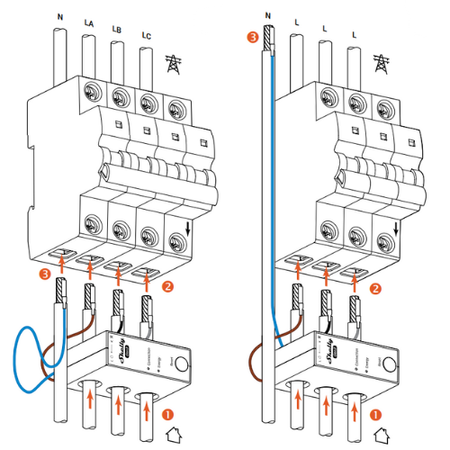

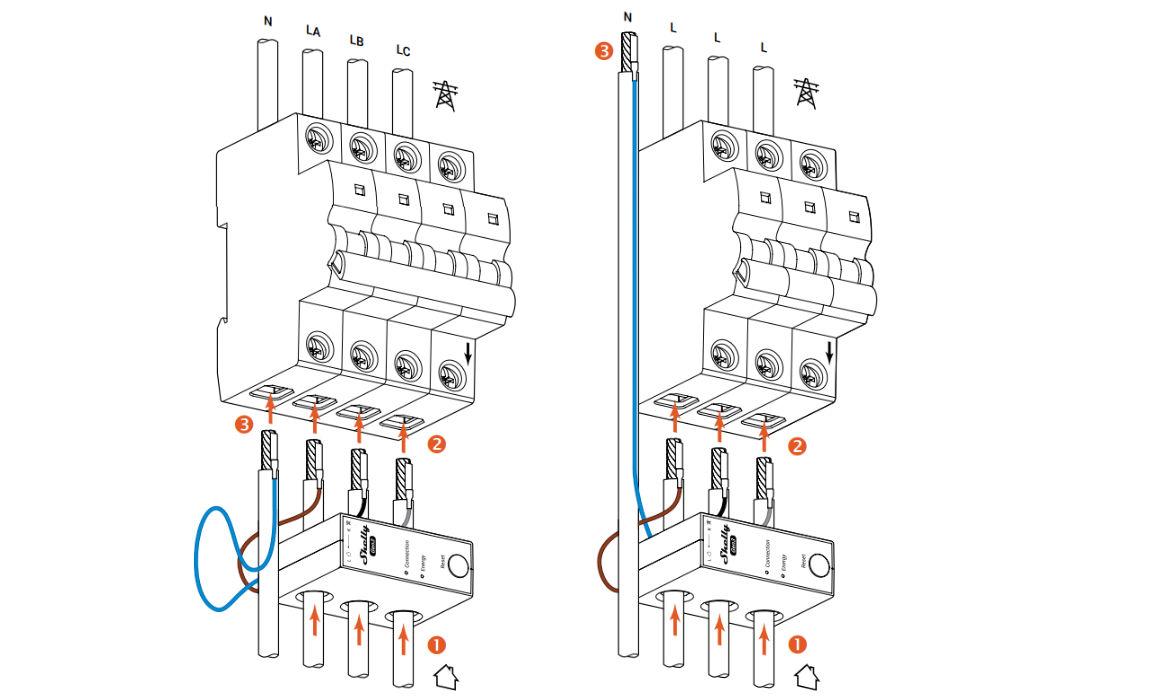

Schemat podłączenia – zasada działania

Urządzenie zasilane jest napięciem 230 V AC (L + N) i montowane przy aparatach modułowych w rozdzielnicy. Zasilanie służy wyłącznie do pracy elektroniki pomiarowej.

Pomiar prądu odbywa się bezkontaktowo – przewody fazowe monitorowanych obwodów przeprowadza się przez otwory pomiarowe urządzenia, zgodnie z oznaczeniem K → L. Każdy otwór odpowiada jednej fazie lub jednemu obwodowi jednofazowemu.

W wersji 3EM-63W przewody fazowe (A, B, C) oraz przewód neutralny N podłącza się do wyłącznika nadprądowego lub różnicowoprądowego (MCB / RCD) albo do odpowiednich szyn, zgodnie z konstrukcją rozdzielnicy.

Urządzenie nie steruje obwodami i nie odcina zasilania – pełni wyłącznie funkcję pomiarową

Funkcje pomiarowe

Urządzenie wykonuje ciągły pomiar parametrów elektrycznych osobno dla każdej fazy lub każdego monitorowanego obwodu jednofazowego. Dane odświeżane są w czasie rzeczywistym i zapisywane lokalnie w pamięci urządzenia.

Mierzone wielkości obejmują napięcie, prąd, moc czynną i pozorną oraz zużycie energii, a także współczynnik mocy. Pomiar realizowany jest z wysoką dokładnością, zgodnie z klasą B (IEC 62053-21), co pozwala na rzetelną analizę zużycia energii.

Urządzenie obsługuje pomiar czterokwadrantowy, dzięki czemu nadaje się również do instalacji z fotowoltaiką – rejestruje zarówno pobór, jak i oddawanie energii do sieci. Wbudowany próg braku obciążenia (30 VA) zapobiega zliczaniu przypadkowych, pomijalnych wartości energii.

Dane pomiarowe zapisywane są co 1 minutę i przechowywane lokalnie przez co najmniej 7 dni, z możliwością późniejszego odczytu i eksportu.

Dane i historia pomiarów

Urządzenie zapisuje dane pomiarowe lokalnie w swojej pamięci, z rozdzielczością co 1 minutę. Dzięki temu możliwy jest podgląd szczegółowej historii zużycia energii bez konieczności stałego połączenia z Internetem.

Wbudowany zegar czasu rzeczywistego (RTC) dba o poprawne znaczniki czasowe zapisów nawet w przypadku chwilowej utraty połączenia z siecią. Dane historyczne przechowywane są przez co najmniej 7 dni i mogą zostać w każdej chwili odczytane z poziomu interfejsu webowego lub aplikacji.

Zebrane pomiary można eksportować do plików CSV lub pobierać w formacie JSON przez interfejs API, co umożliwia dalszą analizę danych lub ich integrację z zewnętrznymi systemami i oprogramowaniem analitycznym.

Sterowanie i integracje

Urządzenie może pracować lokalnie w sieci Wi-Fi, bez obowiązku korzystania z chmury. Dostęp do konfiguracji i podglądu danych możliwy jest przez wbudowany interfejs webowy oraz aplikację Shelly Smart Control.

Do komunikacji i integracji z systemami automatyki dostępne są API, MQTT, WebSocket, webhooki oraz skrypty, co pozwala na współpracę z systemami takimi jak Home Assistant, rozwiązaniami BMS oraz własnymi integracjami.

Łączność Wi-Fi 2,4 GHz wykorzystywana jest do codziennej pracy urządzenia, natomiast Bluetooth służy do szybkiego parowania i pierwszej konfiguracji.

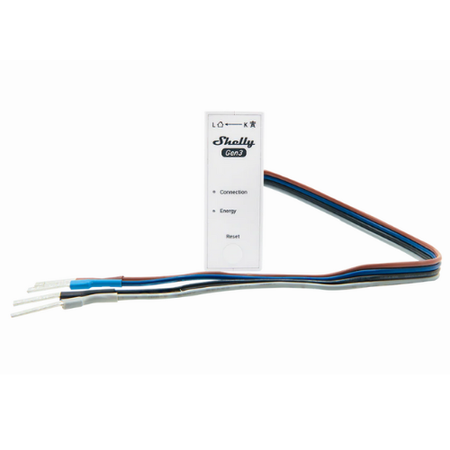

Wskaźniki LED i obsługa lokalna

Urządzenie wyposażone jest w diodę statusu, która informuje o stanie połączenia i pracy licznika. Kolor światła sygnalizuje aktualny tryb działania – od trybu parowania, przez połączenie z siecią Wi-Fi, aż po aktywne połączenie z chmurą. Podczas aktualizacji oprogramowania dioda sygnalizuje proces miganiem.

Dodatkowa dioda informuje o aktywnym pomiarze energii i miga w zależności od ilości energii przepływającej przez mierzony obwód, co pozwala szybko sprawdzić poprawność działania pomiaru.

Na obudowie znajduje się przycisk funkcyjny, który umożliwia uruchomienie trybu parowania lub przywrócenie ustawień fabrycznych. Dzięki temu podstawowa obsługa urządzenia możliwa jest bez aplikacji i bez komputera, bezpośrednio z poziomu rozdzielnicy.

Dane techniczne

• Model: Shelly 3EM-63W Gen3 (S3EM-003CXCEU63)
• Zasilanie: 220–240 V AC, 50/60 Hz (LA + N)
• Pobór mocy: < 2 W
• Pomiar prądu: 0–63 A na fazę (bezkontaktowo, otwory CT)
• Dokładność prądu: ±1% (2–63 A), ±2% (1–2 A), ±5% (0–1 A)
• Pomiar napięcia: 220–240 V AC, dokładność ±1%
• Mierzone wielkości: prąd, napięcie, moc czynna i pozorna, energia, współczynnik mocy
• Klasa dokładności: B (IEC 62053-21)
• Pomiar czterokwadrantowy: tak (również instalacje PV)
• Próg braku obciążenia: 30 VA na kanał
• Zapis danych: co 1 minutę, min. 7 dni lokalnie
• Eksport danych: CSV, JSON (RPC)
• Łączność: Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 4.2
• MCU / pamięć: ESP-Shelly-C38F / 8 MB Flash
• Temperatura pracy: –20°C do +40°C
• Wilgotność: 30–70% RH
• Montaż: szyna DIN, nad lub pod MCB/RCD
• Wymiary (bez przewodów): 21 × 54 × 42 mm
• Długość przewodów: 260 mm
• Otwór CT: Ø8 mm

Zawartość zestawu

• Moduł  Shelly 3EM-63W Gen3
• Instrukcja obsługi w języku polskim
• Oryginalne opakowanie producenta
