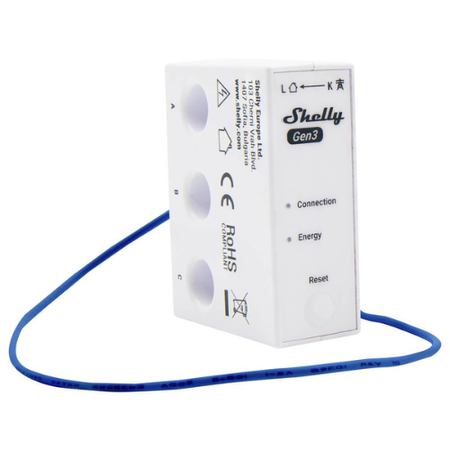

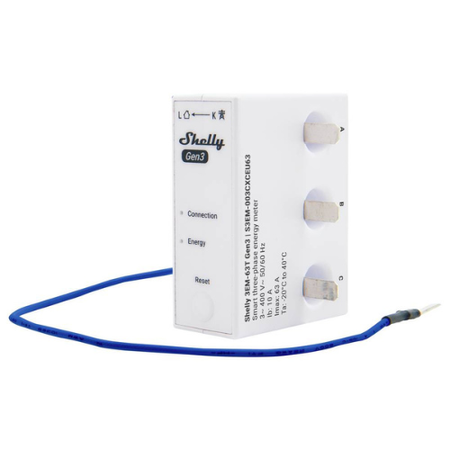

Shelly 3EM-63T Gen3 – trójfazowy licznik energii na szynę DIN

Shelly 3EM-63 Gen3 to kompaktowy licznik energii elektrycznej do instalacji trójfazowych lub do monitorowania trzech niezależnych obwodów jednofazowych, przeznaczony do montażu w rozdzielnicy na szynie DIN. Urządzenie mierzy zużycie energii, prąd, napięcie oraz moc osobno dla każdej fazy lub kanału.

Licznik działa lokalnie w sieci Wi-Fi i oferuje podgląd danych w czasie rzeczywistym przez interfejs webowy, a także możliwość integracji z aplikacją Shelly i systemami automatyki. W praktyce pozwala dokładnie kontrolować zużycie energii w domu, firmie lub instalacji technicznej – bez dodatkowych liczników i bez zewnętrznych przekładników prądowych.

Najważniejsze informacje:

• Trójfazowy licznik energii do instalacji elektrycznych 230/400 V
• Możliwość monitorowania instalacji trójfazowej lub trzech niezależnych obwodów jednofazowych
• Przeznaczony do montażu w rozdzielnicy elektrycznej na szynie DIN
• Pomiar prądu do 63 A na każdej fazie
• Pomiar realizowany bez zewnętrznych przekładników – przewody fazowe przechodzą przez otwory licznika
• Dokładny pomiar napięcia, prądu, mocy czynnej i pozornej oraz zużycia energii
• Wymaga pracy w połączeniu z wyłącznikiem nadprądowym lub różnicowoprądowym (MCB / RCD)
• Nie pełni funkcji zabezpieczenia i nie odcina zasilania
• Łączność Wi-Fi 2,4 GHz do codziennej pracy w sieci
• Bluetooth wykorzystywany do szybkiego parowania urządzenia
• Praca lokalna z wbudowanym interfejsem webowym – bez konieczności korzystania z chmury
• Zapis danych co 1 minutę w pamięci urządzenia
• Możliwość eksportu danych oraz integracji przez API, MQTT i skrypty
• Integracja z aplikacją Shelly Smart Control i systemami automatyki

Zastosowanie

• Monitorowanie zużycia energii w instalacjach trójfazowych w domach jednorodzinnych
• Kontrola zużycia energii w firmach, warsztatach i małych obiektach komercyjnych
• Analiza obciążenia poszczególnych faz lub wybranych obwodów jednofazowych
• Wykrywanie nadmiernego zużycia energii i optymalizacja kosztów prądu
• Element systemu smart home lub automatyki budynkowej do zarządzania energią

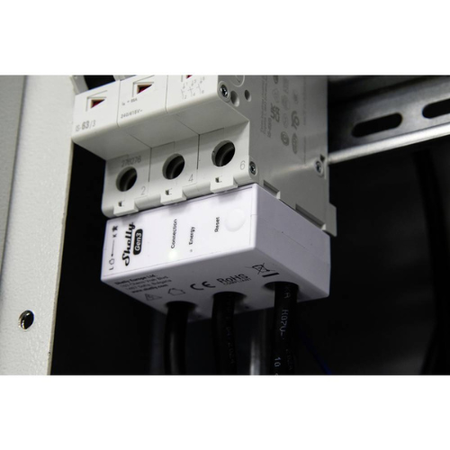

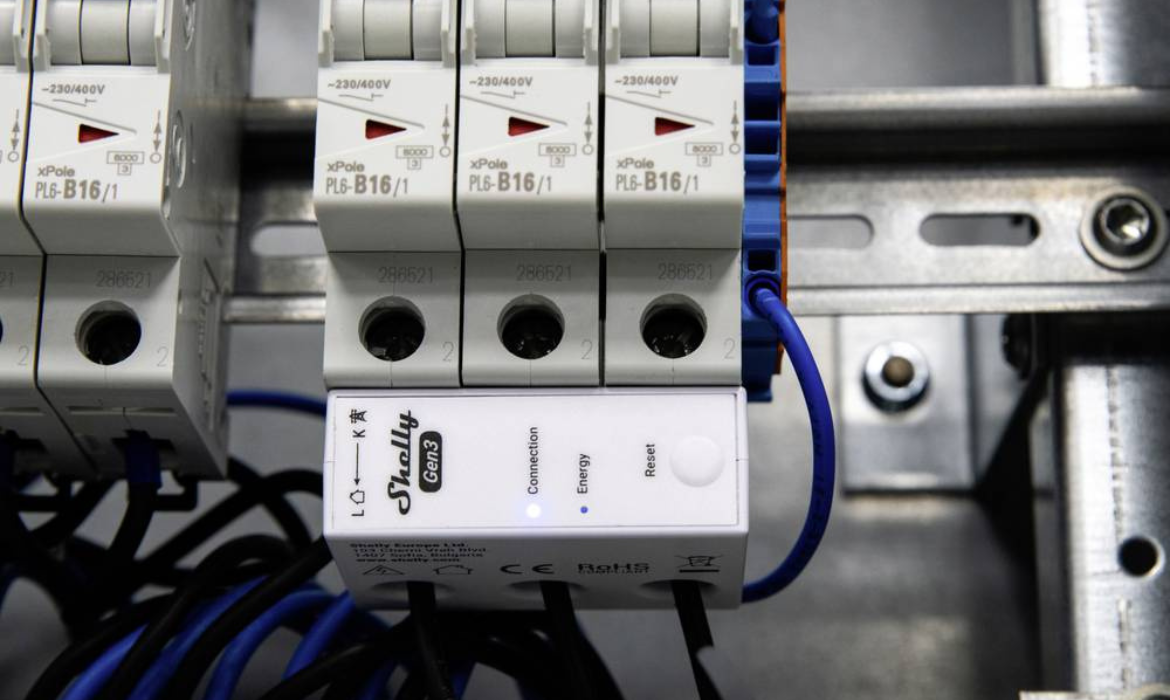

Montaż i miejsce instalacji

Urządzenie przeznaczone jest do montażu w rozdzielnicy elektrycznej na szynie DIN, bezpośrednio pod wyłącznikiem nadprądowym lub różnicowoprądowym. Pracuje wyłącznie jako licznik energii i musi być stosowane w połączeniu z odpowiednimi zabezpieczeniami, które chronią instalację oraz podłączone odbiorniki.

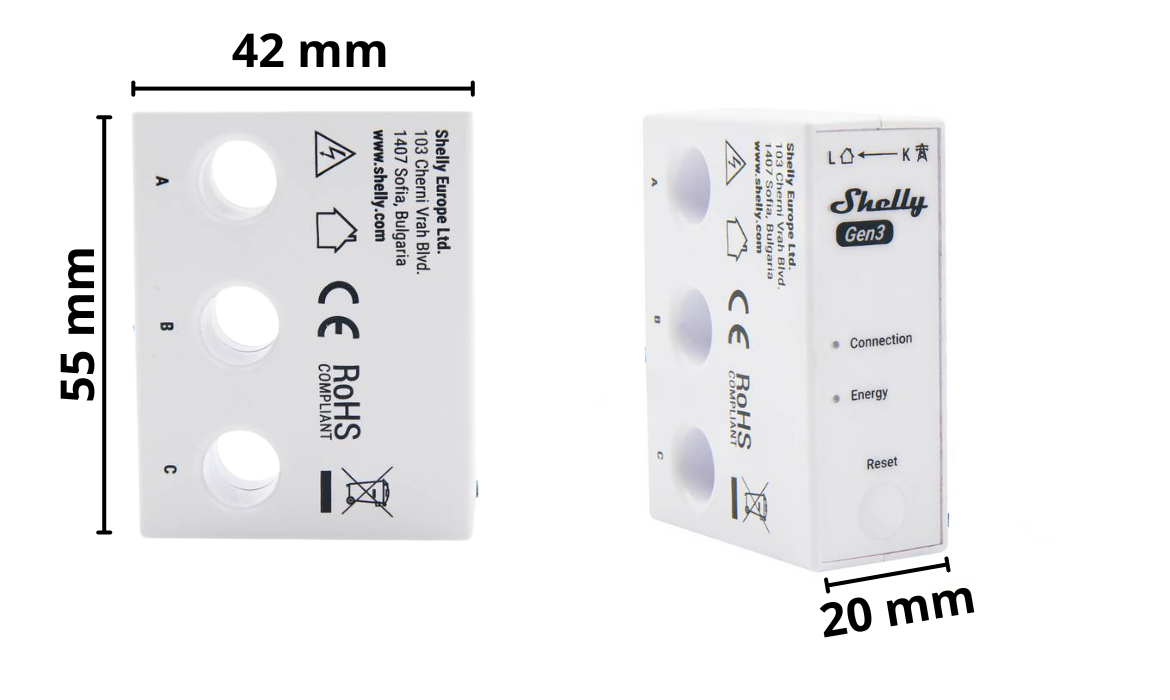

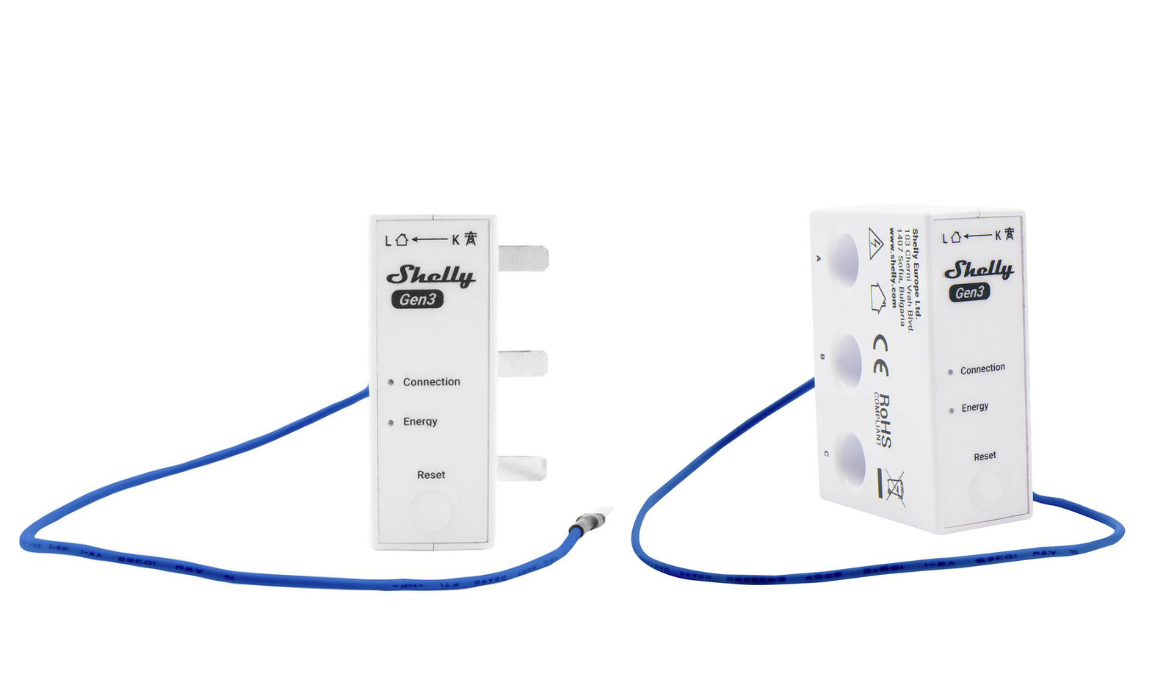

Pomiar prądu realizowany jest przez przeprowadzenie przewodów fazowych przez otwory w obudowie, bez użycia zewnętrznych przekładników prądowych. Kompaktowa konstrukcja ułatwia montaż w standardowych rozdzielnicach – obudowa ma wymiary 20 × 55 × 42 mm, a otwory pomiarowe umożliwiają prowadzenie przewodów o średnicy do 8 mm. Długość przewodu pomiarowego z płaskim konektorem wynosi 260 mm, co zapewnia wygodne podłączenie do wyłącznika. Urządzenie przeznaczone jest do pracy wewnątrz budynków, w suchym środowisku.

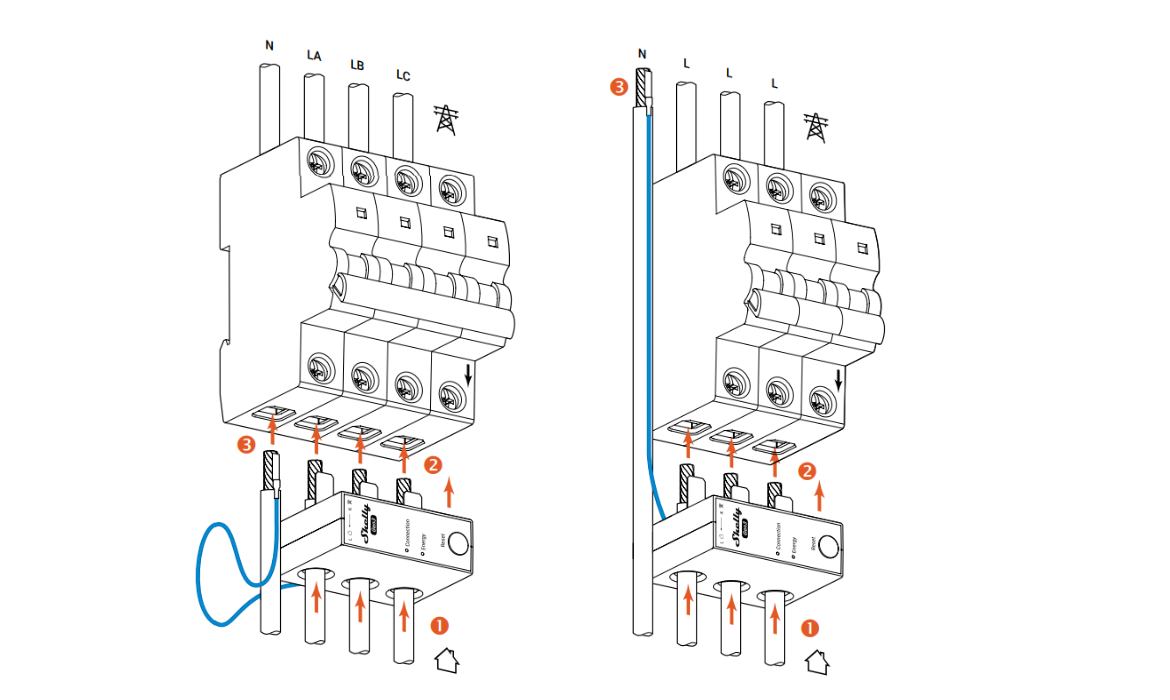

Schemat podłączenia – zasada działania

Urządzenie może pracować jako licznik instalacji trójfazowej lub jako monitor trzech niezależnych obwodów jednofazowych. W obu przypadkach każdy przewód fazowy mierzony jest niezależnie, co pozwala dokładnie analizować zużycie energii dla poszczególnych faz lub linii.

Pomiar realizowany jest bezpośrednio na przewodach fazowych, które przeprowadza się przez otwory pomiarowe w obudowie licznika. Dzięki temu nie są potrzebne zewnętrzne przekładniki ani dodatkowe elementy pomiarowe, a cały układ pozostaje prosty i kompaktowy.

Funkcje pomiarowe

Urządzenie mierzy napięcie, prąd i moc osobno dla każdej fazy lub kanału, dzięki czemu pozwala dokładnie zobaczyć, jak obciążona jest instalacja i które obwody zużywają najwięcej energii. Pomiary wykonywane są w czasie rzeczywistym i prezentowane jako wartości aktualne.

Rejestrowana jest moc czynna i pozorna, a także zużycie energii czynnej i biernej, co umożliwia bardziej zaawansowaną analizę pracy instalacji, w tym ocenę jakości obciążenia. Dodatkowo licznik oblicza współczynnik mocy, pomocny przy diagnozowaniu strat i nieefektywnych odbiorników.

Dane zapisywane są co 1 minutę w pamięci urządzenia i przechowywane lokalnie, co pozwala analizować historię zużycia nawet bez dostępu do chmury. Zebrane pomiary można przeglądać w interfejsie webowym lub w aplikacji oraz eksportować do plików CSV lub przez API.

Dane i historia pomiarów

Urządzenie zapisuje dane pomiarowe co 1 minutę w pamięci lokalnej, dzięki czemu możliwa jest szczegółowa analiza zużycia energii bez konieczności stałego połączenia z chmurą. Historia pomiarów obejmuje co najmniej 7 dni i pozwala śledzić zmiany obciążenia w czasie.

Zgromadzone dane można przeglądać w aplikacji Shelly lub w interfejsie webowym w formie czytelnych zestawień i wykresów. Dostępny jest także eksport danych do plików CSV oraz odczyt przez interfejsy systemowe, co ułatwia dalszą analizę lub integrację z zewnętrznymi narzędziami.

Dzięki temu licznik sprawdza się nie tylko do bieżącego podglądu zużycia, ale również do analizy trendów, optymalizacji kosztów energii i diagnostyki instalacji.

Sterowanie i integracje

Urządzenie oferuje pełną pracę lokalną dzięki wbudowanemu interfejsowi webowemu, dostępnemu z poziomu przeglądarki w tej samej sieci. Pozwala to na podgląd danych, konfigurację i diagnostykę bez aplikacji i bez chmury.

Dla użytkowników, którzy chcą dostępu zdalnego i automatyzacji, dostępna jest obsługa przez aplikację Shelly Smart Control, umożliwiającą monitorowanie zużycia energii z telefonu oraz integrację z innymi urządzeniami Shelly. Połączenie z chmurą jest opcjonalne i nie jest wymagane do prawidłowego działania.

Licznik obsługuje API, MQTT, webhooki oraz skrypty, dzięki czemu może być wykorzystywany w zaawansowanych systemach automatyki i zarządzania energią. Może współpracować z systemami typu Home Assistant lub być częścią własnych rozwiązań opartych o lokalną sieć.

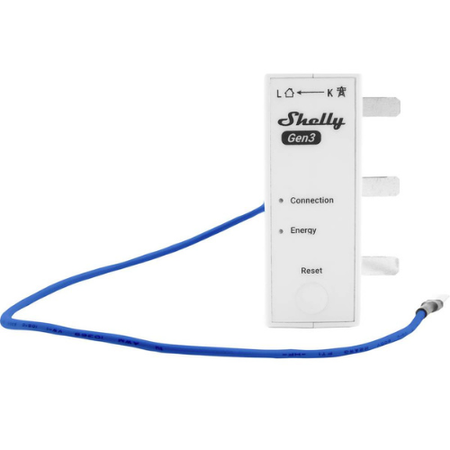

Wskaźniki LED i obsługa lokalna

Urządzenie wyposażone jest w diodę statusu, która informuje o stanie połączenia i pracy licznika. Kolor światła sygnalizuje tryb działania – od trybu parowania, przez połączenie z siecią Wi-Fi, aż po aktywne połączenie z chmurą. Podczas aktualizacji oprogramowania dioda sygnalizuje proces miganiem.

Dodatkowa dioda informuje o aktywnym pomiarze energii – miga w zależności od ilości energii przepływającej przez mierzony obwód, co pozwala szybko sprawdzić, czy pomiar działa poprawnie.

Na obudowie znajduje się przycisk funkcyjny, który umożliwia uruchomienie trybu parowania lub przywrócenie ustawień fabrycznych. Dzięki temu podstawowa obsługa urządzenia jest możliwa bez aplikacji i bez komputera, bezpośrednio z poziomu rozdzielnicy.

Dane techniczne

• Model: Shelly 3EM-63T Gen3
• Typ urządzenia: trójfazowy licznik energii do instalacji 230/400 V
• Zasilanie: 220–240 V AC, 50/60 Hz (między LA i N)
• Pobór mocy: < 2 W
• Zakres pomiaru prądu: 0–63 A na każdą fazę
• Dokładność pomiaru prądu: ±1% (2–63 A), ±2% (1–2 A), ±5% (0–1 A)
• Zakres pomiaru napięcia: 220–240 V AC, dokładność ±1%
• Mierzone parametry: napięcie, prąd, moc czynna i pozorna, energia czynna i bierna, współczynnik mocy
• Próg bez obciążenia: 30 VA na kanał
• Częstotliwość zapisu danych: co 1 minutę
• Pamięć danych lokalnych: minimum 7 dni
• Łączność: Wi-Fi 2,4 GHz (802.11 b/g/n) oraz Bluetooth 4.2 (BLE)
• Zasięg komunikacji: do 30 m w pomieszczeniach, do 50 m na otwartej przestrzeni
• Obsługa systemowa: interfejs Web UI, API, MQTT, webhooki, skrypty, szyfrowanie
• Wymiary obudowy: 31 × 54 × 42 mm
• Średnica otworu pomiarowego: Ø 8 mm
• Długość przewodu pomiarowego: 260 mm
• Montaż: szyna DIN, praca z wyłącznikiem MCB lub RCD
• Warunki pracy: –20°C do +40°C, wilgotność 30–70% RH
• Zastosowanie: wyłącznie do użytku wewnętrznego
• Jednostka sterująca: ESP-Shelly-C38F, pamięć Flash 8 MB

Zawartość zestawu

• Licznik energii Shelly 3EM-63T Gen3
• Dokumentacja producenta
• Oryginalne opakowanie
