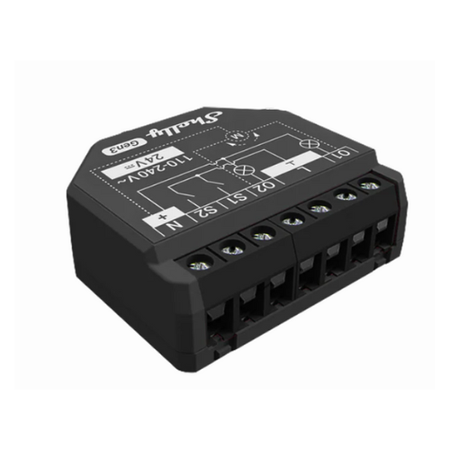

Shelly 2PM Gen3 – przekaźnik 2-kanałowy z pomiarem energii i sterowaniem rolet, Wi-Fi / Bluetooth

Shelly 2PM Gen3 to kompaktowy, dwukanałowy inteligentny przekaźnik z funkcją pomiaru zużycia energii, który umożliwia zdalne sterowanie oświetleniem, gniazdkami oraz napędami rolet, żaluzji i markiz.

Nowa generacja Gen3 została wyposażona w wydajniejszy procesor oraz większą pamięć, a także wbudowany interfejs Web UI, zapewniający prostą konfigurację i pełną kontrolę nad urządzeniem.

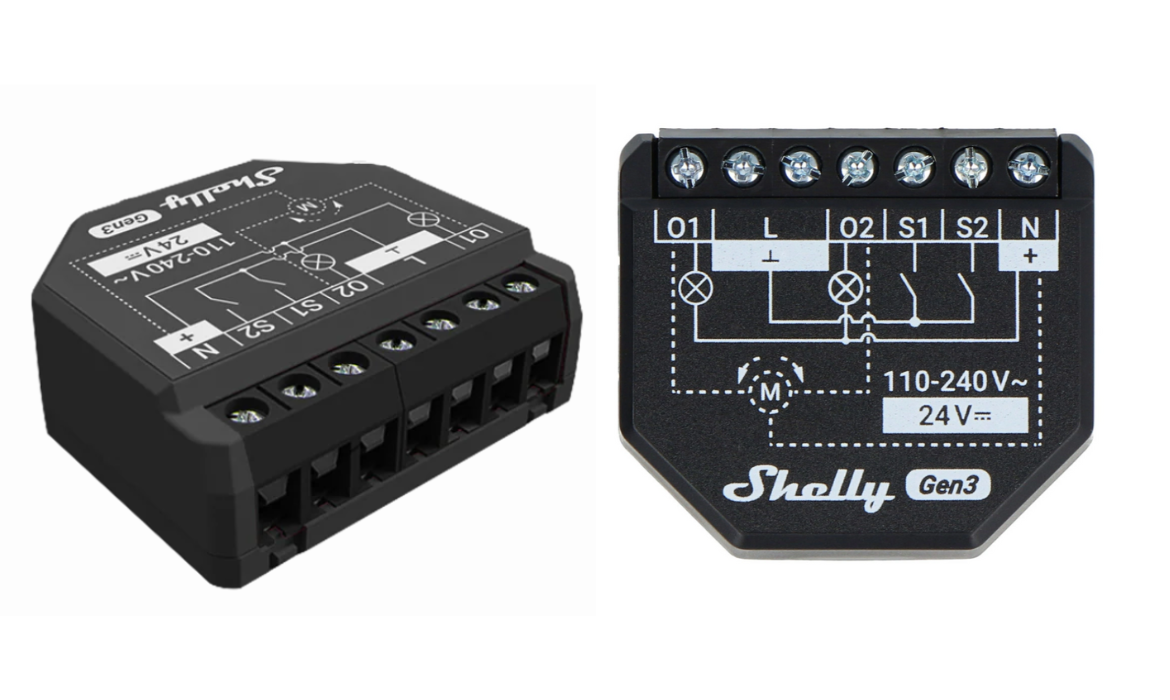

Pomimo niewielkich wymiarów 37 × 42 × 16 mm, Shelly 2PM Gen3 oferuje zaawansowane funkcje sterowania i pomiaru, a jego kompaktowa obudowa umożliwia montaż w puszkach podtynkowych, za włącznikami lub gniazdkami.

Urządzenie działa samodzielnie w sieci Wi-Fi (bez bramki), wspiera BLE Gateway oraz Wi-Fi Range Extender, a wbudowane zabezpieczenia zapewniają bezpieczną i stabilną pracę w codziennym użytkowaniu.

Najważniejsze informacje:

• Przekaźnik 2-kanałowy z pomiarem energii
• Pomiar mocy, napięcia i prądu (AC) w czasie rzeczywistym
• Sterowanie roletami i żaluzjami (Cover Mode)

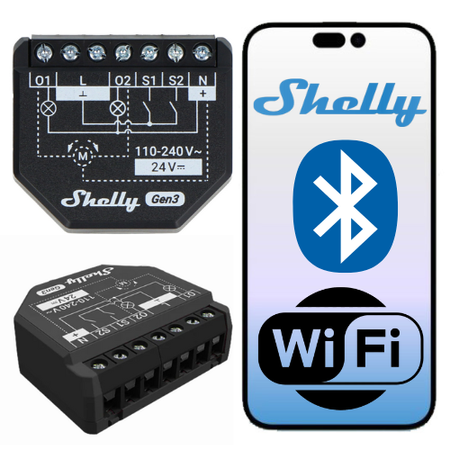

• Łączność Wi-Fi 2.4 GHz oraz Bluetooth 4.2 (BLE)
• Działanie bez bramki – bezpośrednio w sieci Wi-Fi
• Kompaktowe wymiary 37 × 42 × 16 mm – montaż w puszce Ø60 mm
• Web UI – lokalne sterowanie i konfiguracja
• Wi-Fi Range Extender dla urządzeń IoT
• BLE Gateway dla czujników Shelly BLU
• Integracje: Alexa, Google Home, SmartThings, MQTT, HTTP/HTTPS, KNXnet/IP
• Harmonogramy i automatyzacje – do 20 reguł
• Zabezpieczenia: przegrzanie, przeciążenie, nadnapięcie
• Niskie zużycie energii < 1,4 W

Zdalne sterowanie i kompaktowy rozmiar

Shelly 2PM Gen3 umożliwia zdalne sterowanie podłączonymi urządzeniami z dowolnego miejsca – za pomocą aplikacji mobilnej, przeglądarki internetowej lub systemu inteligentnego domu. Urządzenie działa bezpośrednio w sieci Wi-Fi, bez potrzeby stosowania dodatkowej bramki, zapewniając zarówno lokalny, jak i zdalny dostęp.

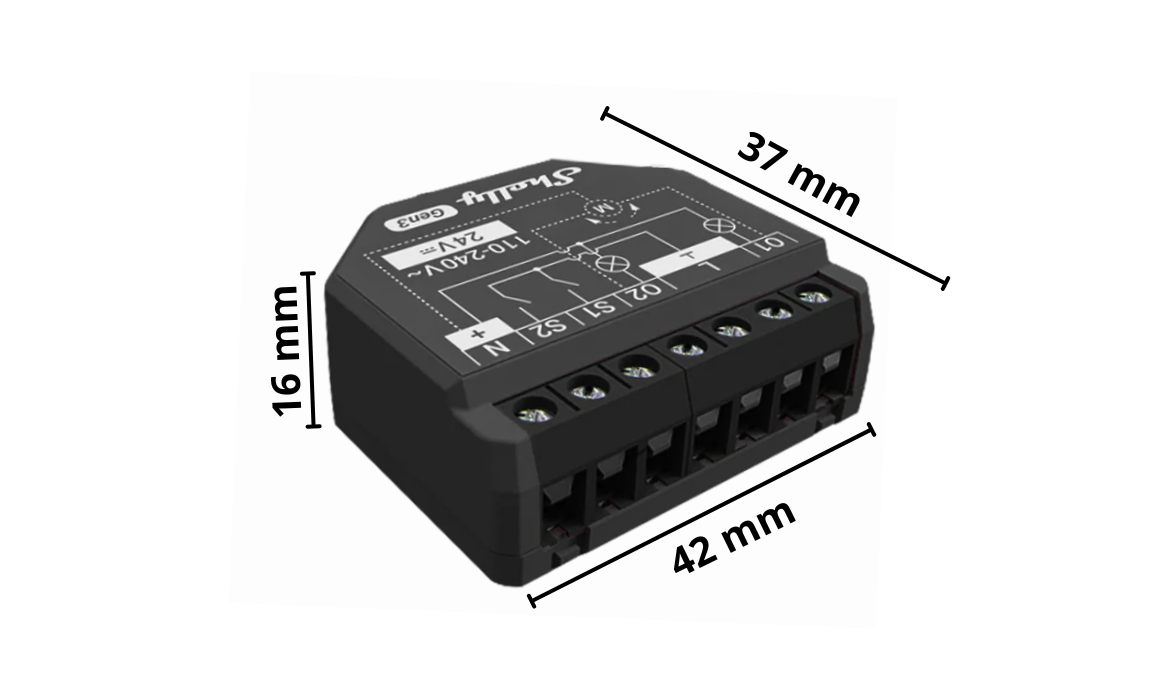

Dzięki kompaktowym wymiarom 37 × 42 × 16 mm moduł można bez problemu zamontować w standardowej puszce podtynkowej Ø60 mm, za włącznikiem światła lub gniazdkiem. Niewielka obudowa pozwala na łatwą modernizację istniejącej instalacji bez ingerencji w okablowanie i estetykę wnętrza.

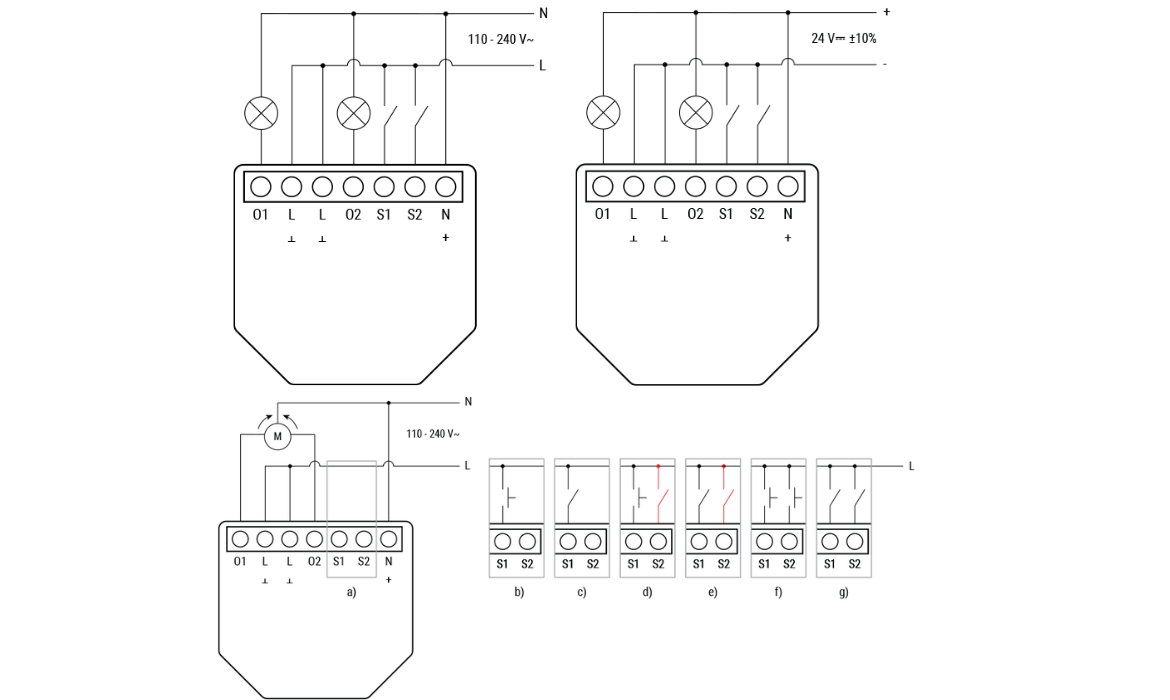

Schemat podłączenia

Urządzenie może pracować jako dwukanałowy przełącznik lub w trybie rolet (Cover Mode), w zależności od sposobu podłączenia oraz konfiguracji w aplikacji.

Zasilanie AC i DC

• 110–240 V AC – standardowe zasilanie sieciowe
• 24 V DC ±10% – zasilanie niskonapięciowe

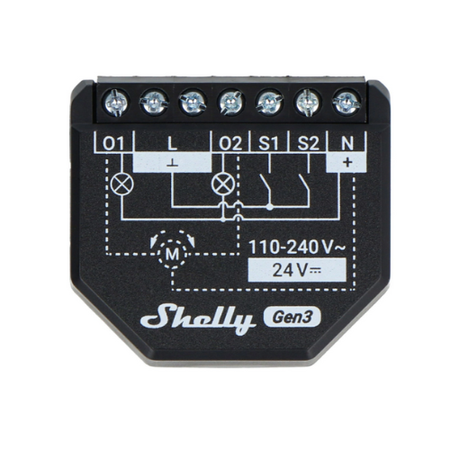

Zaciski L / N lub + / – służą do zasilania modułu, natomiast wyjścia O1 i O2 sterują podłączonymi obciążeniami.

Wejścia sterujące

• S1 / S2 – wejścia do podłączenia przycisków lub przełączników ściennych
• Obsługa różnych typów przełączników (monostabilne, bistabilne, krzyżowe)
• Możliwość jednoczesnego sterowania lokalnego i zdalnego

Tryb rolet (Cover Mode)

W trybie rolet Shelly 2PM Gen3 steruje kierunkiem pracy silnika (góra / dół) oraz monitoruje jego pobór mocy.
Zalecane jest stosowanie silników z mechanicznymi lub elektronicznymi wyłącznikami krańcowymi, które muszą być poprawnie ustawione przed podłączeniem urządzenia.

Schematy mają charakter poglądowy i pokazują najczęściej stosowane warianty instalacji w domowych systemach elektrycznych i automatyki.

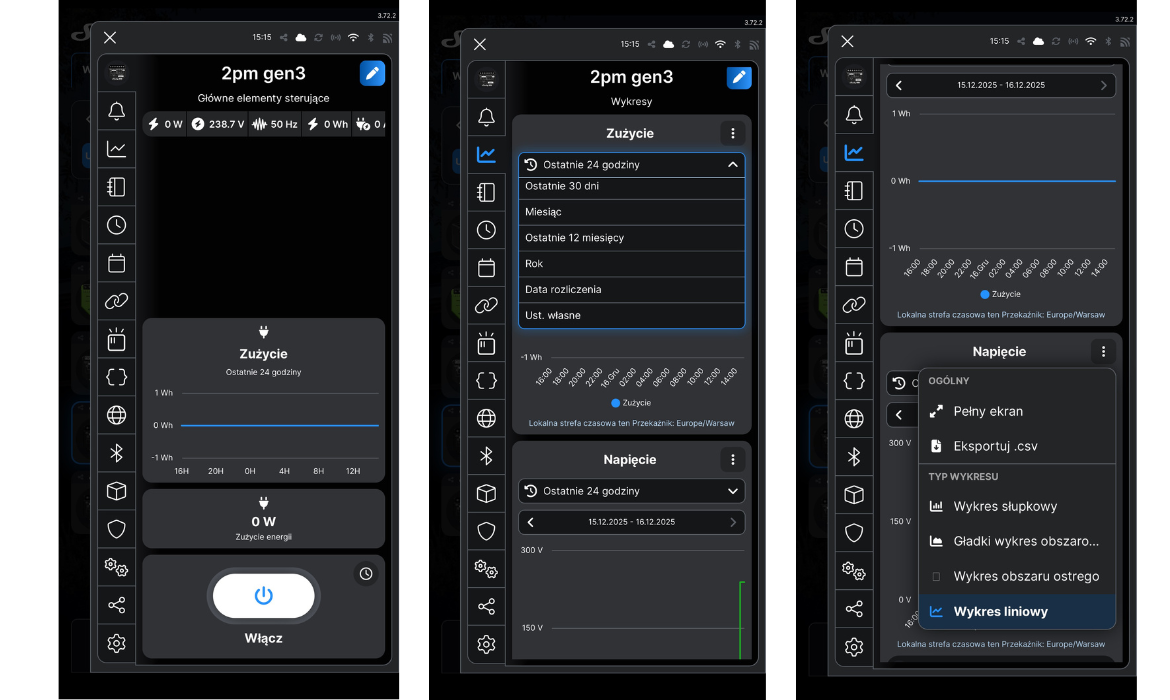

Precyzyjny pomiar energii

Shelly 2PM Gen3 oferuje precyzyjny pomiar zużycia energii elektrycznej dla każdego z dwóch kanałów, umożliwiając dokładne monitorowanie pracy podłączonych urządzeń w czasie rzeczywistym. Moduł mierzy moc, napięcie oraz prąd (AC), co pozwala na pełną kontrolę nad poborem energii.

Dzięki bieżącemu podglądowi parametrów możesz:

• analizować zużycie energii poszczególnych urządzeń,
• identyfikować odbiorniki o wysokim poborze mocy,
• tworzyć automatyzacje oparte na realnym zużyciu prądu,
• świadomie zarządzać kosztami energii w domu.

Dane pomiarowe są dostępne lokalnie przez Web UI, w aplikacji Shelly oraz w zintegrowanych systemach smart home, co sprawia, że Shelly 2PM Gen3 jest nie tylko przekaźnikiem sterującym, ale także narzędziem do optymalizacji zużycia energii.

Sterowanie roletami i żaluzjami (Cover Mode)

Shelly 2PM Gen3 oferuje tryb roletowy (Cover Mode), który umożliwia sterowanie roletami, żaluzjami, markizami oraz innymi napędami osłon okiennych. Urządzenie pozwala na kontrolę pozycji otwarcia rolety, dzięki czemu możesz precyzyjnie dostosować stopień odsłonięcia lub zasłonięcia okna do swoich potrzeb.

Dodatkowo Shelly 2PM Gen3 obsługuje żaluzje weneckie, umożliwiając regulację kąta nachylenia lameli, co zapewnia pełną kontrolę nad ilością światła wpadającego do pomieszczenia.

W aplikacji Shelly możliwe jest tworzenie harmonogramów i scen automatycznych, takich jak automatyczne otwieranie rolet o określonej godzinie lub ich zamykanie w zależności od pory dnia. Urządzenie monitoruje pobór mocy silnika, co wspiera bezpieczną pracę napędu.

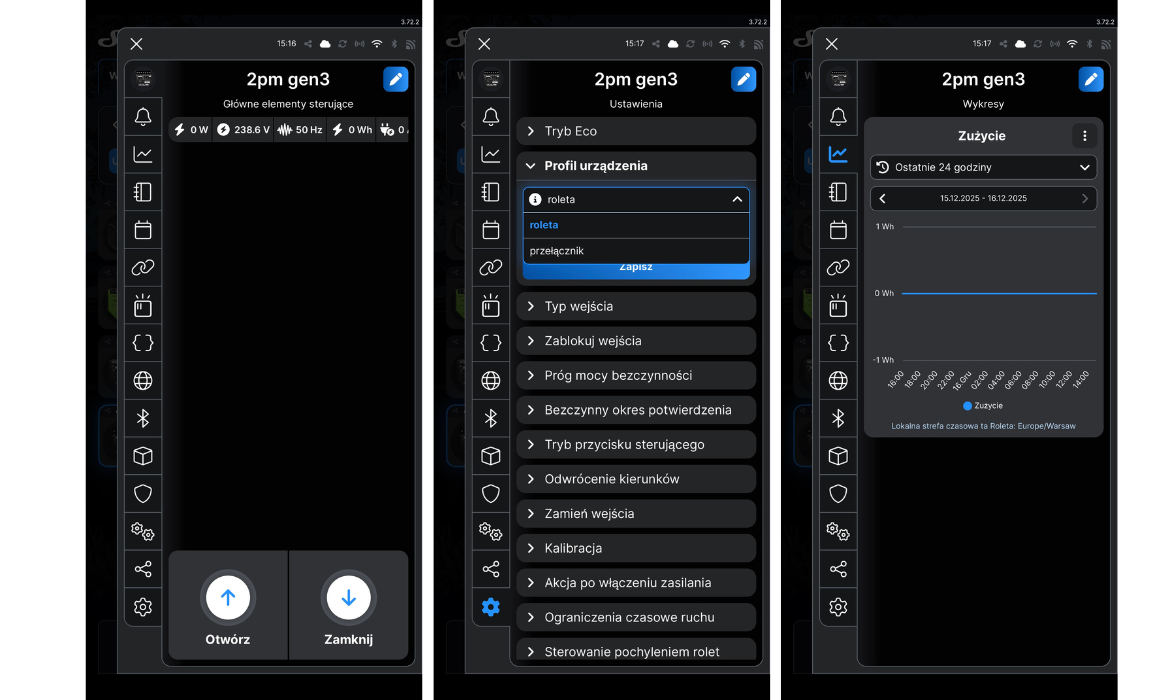

Tryb pracy można łatwo zmienić w ustawieniach przekaźnika, wybierając odpowiedni profil urządzenia – „Przełącznik” lub „Roleta (Cover Mode)”, co pozwala dopasować Shelly 2PM Gen3 do różnych zastosowań w jednej instalacji.

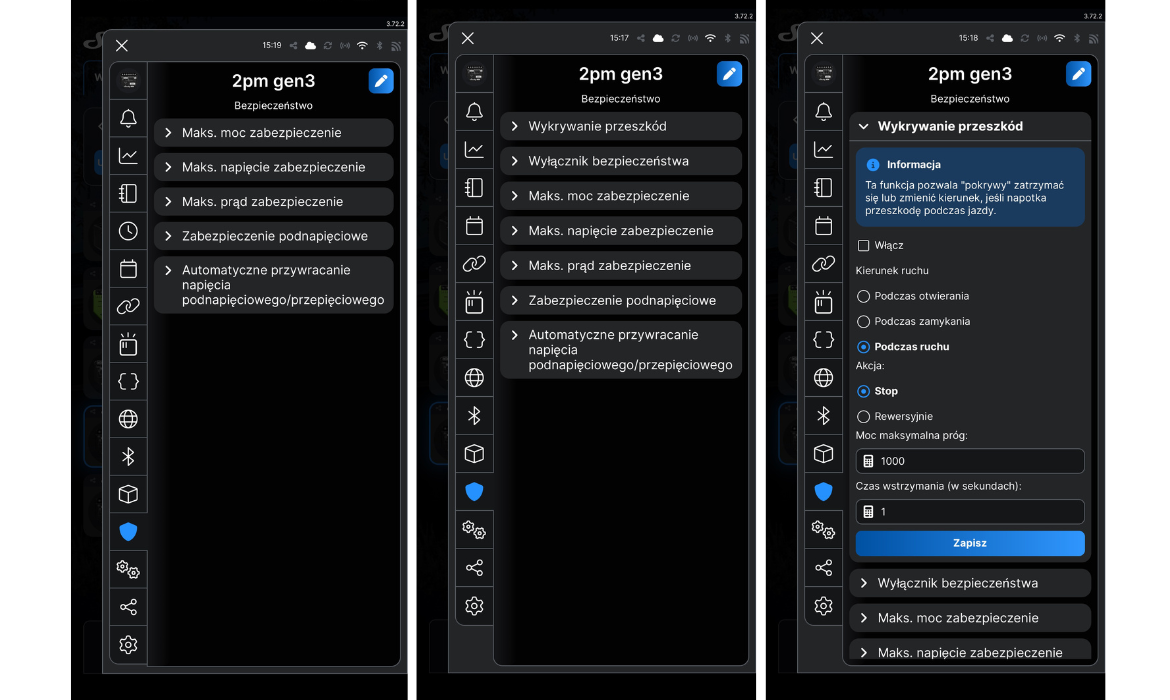

Bezpieczeństwo i stabilność pracy

Shelly 2PM Gen3 został wyposażony w zaawansowane mechanizmy zabezpieczające, które zapewniają bezpieczną i stabilną pracę urządzenia w codziennym użytkowaniu. Wbudowany czujnik temperatury monitoruje warunki pracy modułu i chroni go przed przegrzaniem.

Urządzenie posiada zabezpieczenia przed przeciążeniem, nadprądem oraz nadnapięciem, co minimalizuje ryzyko uszkodzenia zarówno samego przekaźnika, jak i podłączonych urządzeń. W trybie sterowania roletami dodatkowe funkcje bezpieczeństwa wspierają prawidłową pracę napędu i chronią mechanizm przed niepożądanymi sytuacjami.

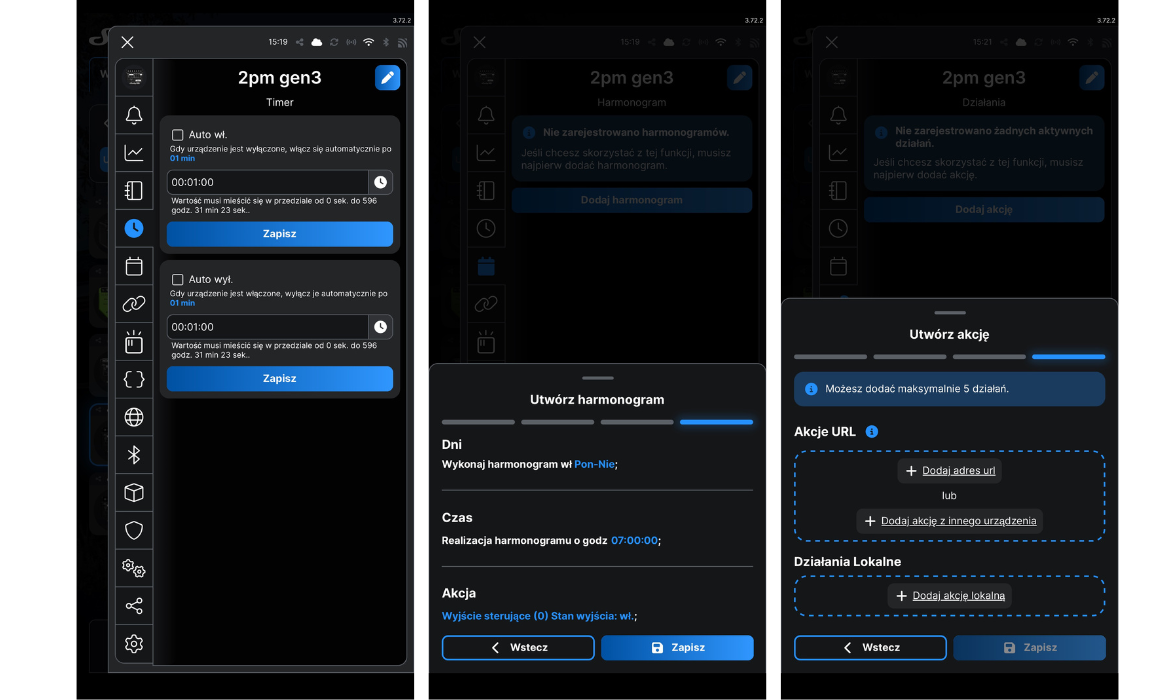

Automatyzacje i harmonogramy

Shelly 2PM Gen3 umożliwia tworzenie automatyzacji i harmonogramów, które pozwalają dostosować działanie urządzeń do codziennych potrzeb użytkownika. Dzięki wbudowanym funkcjom planowania możliwe jest sterowanie oświetleniem, gniazdkami oraz roletami bez konieczności ręcznej obsługi.

Urządzenie obsługuje do 20 harmonogramów, które mogą działać według godziny, dni tygodnia oraz określonych przedziałów czasowych. Harmonogramy można łączyć z trybem roletowym, co umożliwia np. automatyczne otwieranie rolet rano lub ich zamykanie o określonej porze.

Dodatkowo Shelly 2PM Gen3 wspiera zaawansowane automatyzacje poprzez integracje z innymi urządzeniami Shelly oraz systemami smart home. Obsługa MQTT, Webhooks i ShellyScript pozwala tworzyć bardziej rozbudowane scenariusze działania, dopasowane do indywidualnych potrzeb użytkownika.

Zastosowanie

Shelly 2PM Gen3 to uniwersalny moduł, który sprawdzi się zarówno w instalacjach domowych, jak i w bardziej zaawansowanych systemach automatyki. Dzięki dwóm kanałom, pomiarowi energii oraz trybowi roletowemu urządzenie można wykorzystać w wielu scenariuszach.

Najczęstsze zastosowania:

• Sterowanie oświetleniem i innymi obwodami elektrycznymi
• Automatyka rolet, żaluzji i markiz (Cover Mode)
• Zdalne sterowanie gniazdkami i urządzeniami elektrycznymi
• Monitorowanie zużycia energii podłączonych odbiorników
• Tworzenie scen i automatyzacji w systemach smart home
• Modernizacja istniejących instalacji bez zmian w okablowaniu
• Integracja z systemami automatyki i platformami inteligentnego domu

Dane techniczne

• Model: Shelly 2PM Gen3
• Typ: 2-kanałowy inteligentny przekaźnik z pomiarem energii
• Zasilanie: 110–240 V AC / 24 V DC ±10%
• Maks. napięcie przełączania: 240 V AC / 30 V DC
• Maks. prąd przełączania: 10 A na kanał, 16 A łącznie (18 A szczytowo)
• Pobór mocy: < 1,4 W
• Pomiar energii: moc, napięcie i prąd (AC) – oba kanały
• Tryb pracy: przełącznik / roleta (Cover Mode)
• Sterowanie żaluzjami: regulacja kąta lameli (Venetian blinds)
• Łączność: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 4.2
• Funkcje sieciowe: Wi-Fi Range Extender, BLE Gateway
• Interfejs: wbudowany Web UI
• Integracje: Alexa, Google Home, SmartThings, MQTT, HTTP/HTTPS, Webhooks, KNXnet/IP
• Harmonogramy: do 20 reguł
• Automatyzacje: sceny, ShellyScript
• Zabezpieczenia: przegrzanie, przeciążenie, nadprąd, nadnapięcie
• Temperatura pracy: –20 °C do +40 °C
• Wilgotność: 30–70% RH
• Wymiary: 37 × 42 × 16 mm
• Waga: 30 g
• Montaż: puszka podtynkowa
• Kolor obudowy: czarny
• Wejścia: S1, S2
• Wyjścia: O1, O2
• Przekrój przewodów: 0,5–4 mm²

Zawartość zestawu

• Moduł  Shelly 2PM Gen3
• Instrukcja obsługi w języku angielskim
• Oryginalne opakowanie producenta
