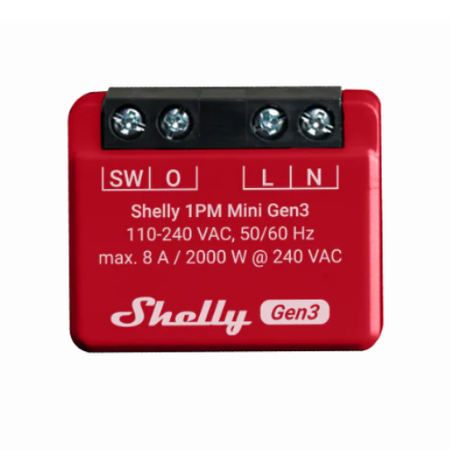

Shelly 1PM Mini Gen3 – kompaktowy przekaźnik Wi-Fi z pomiarem energii (8 A)

Shelly 1PM Mini Gen3 to jednokanałowy przekaźnik dopuszkowy Wi-Fi, który pozwala zdalnie sterować oświetleniem, gniazdkiem lub urządzeniem 230 V oraz mierzyć realne zużycie energii. Przy maksymalnym obciążeniu 8 A (do 2000 W) sprawdzi się w typowych obwodach domowych, gdzie liczy się kontrola, automatyzacja i bezpieczeństwo.

Dzięki bardzo małym wymiarom moduł bez problemu mieści się w puszce podtynkowej za włącznikiem lub gniazdkiem. Działa bez centrali, bezpośrednio w sieci Wi-Fi, oferując sterowanie lokalne i zdalne, harmonogramy oraz integrację z systemami smart home. Wersja Gen3 to szybszy procesor i większa pamięć, co przekłada się na stabilniejszą pracę, automatyzacje i pomiar energii w codziennym użytkowaniu.

Najważniejsze informacje:

• Przekaźnik dopuszkowy Wi-Fi 1-kanałowy do sterowania obwodem 230 V
• Maksymalne obciążenie 8 A / 2000 W – do oświetlenia i urządzeń jednofazowych
• Wbudowany pomiar energii – moc, zużycie, napięcie i prąd

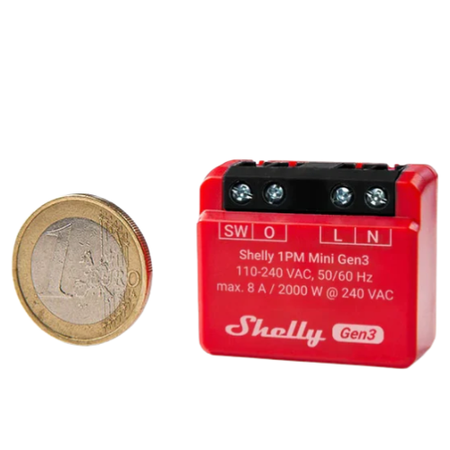

• Bardzo kompaktowy rozmiar – tylko 29 × 34 × 16 mm

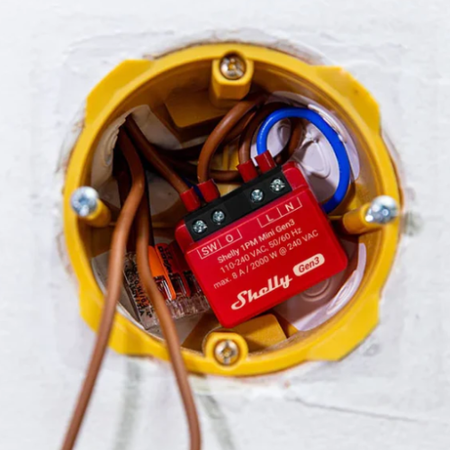

• Montaż w puszce podtynkowej za włącznikiem lub gniazdkiem
• Działa bez centrali – bezpośrednie połączenie z Wi-Fi 2.4 GHz
• Sterowanie lokalne i zdalne – aplikacja, przeglądarka, przycisk ścienny
• Nowa generacja Gen3 – szybszy procesor i większa pamięć
• Harmonogramy, sceny i automatyzacje
• Bluetooth do szybkiego parowania urządzenia
• Funkcja BLE Gateway – obsługa czujników Shelly BLU
• Funkcja Wi-Fi Range Extender – poprawa zasięgu sieci IoT
• Wbudowany interfejs Web UI do konfiguracji
• Integracje: Alexa, Google Home, SmartThings
• Integracje techniczne: Home Assistant, MQTT, API, KNXnet/IP
• Zabezpieczenia elektryczne – temperatura, prąd, napięcie, moc

Zdalne sterowanie i kompaktowy rozmiar

Przekaźnik dopuszkowy umożliwia zdalne sterowanie oświetleniem i urządzeniami 230 V z poziomu aplikacji Shelly Smart Control na telefonie lub komputerze. Zachowuje jednocześnie klasyczne sterowanie przyciskiem ściennym, dzięki czemu sposób obsługi instalacji pozostaje intuicyjny.

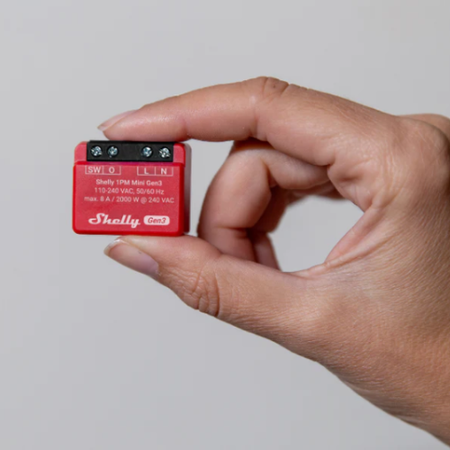

Dzięki bardzo kompaktowej obudowie (29 × 34 × 16 mm) moduł bez problemu mieści się w puszce podtynkowej za włącznikiem lub gniazdkiem. To rozwiązanie stworzone do modernizacji istniejących instalacji – bez przeróbek, bez dodatkowej centrali i bez ingerencji w wygląd osprzętu.

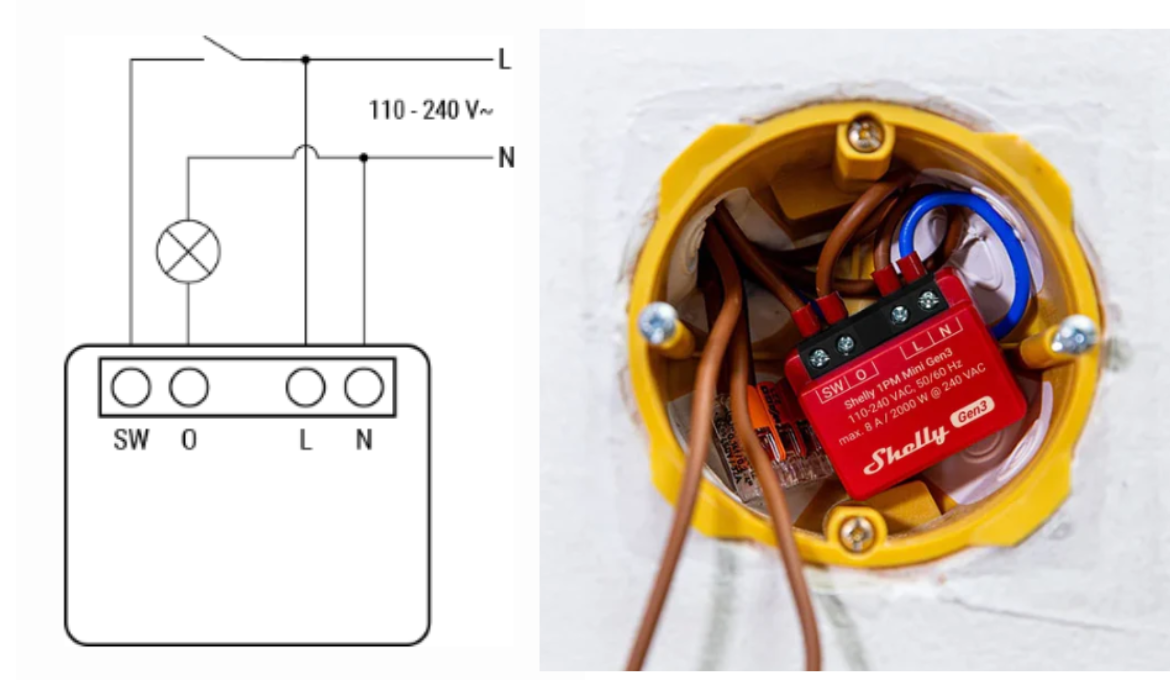

Schemat podłączenia

Inteligentny moduł przekaźnikowy do montażu w puszce podtynkowej podłącza się bezpośrednio do instalacji 110–240 V AC. Schemat jest typowy dla dopuszkowych sterowników oświetlenia i nie wymaga zmiany sposobu korzystania z włącznika.

Przycisk podłączony do wejścia SW pozwala sterować obwodem lokalnie, dokładnie jak w tradycyjnej instalacji. Jednocześnie ten sam obwód może być sterowany z aplikacji, harmonogramów i automatyzacji.

Zdalne sterowanie i kontrola

Sterowanie odbywa się w jednym, czytelnym widoku aplikacji Shelly Smart Control, gdzie użytkownik ma natychmiastowy dostęp do stanu przekaźnika oraz podstawowych parametrów pracy. Jednym przyciskiem można ręcznie włączyć lub wyłączyć obwód, dokładnie tak jak klasycznym włącznikiem – tylko z poziomu telefonu lub komputera.

Moduł obsługuje również sterowanie lokalne przyciskiem ściennym, dzięki czemu instalacja działa intuicyjnie także bez sięgania po aplikację. W ustawieniach można dopasować logikę wejścia (np. odwrócić działanie przełącznika), nadać własną nazwę urządzeniu oraz skonfigurować jego zachowanie w ramach automatyzacji i scen.

Całość została zaprojektowana tak, aby codzienna obsługa była szybka i zrozumiała, a jednocześnie oferowała pełną kontrolę nad działaniem przekaźnika w systemie smart home.

Pomiar energii

Wbudowany pomiar energii pozwala na bieżąco monitorować, jak zachowuje się podłączony obwód i ile prądu faktycznie zużywa. W aplikacji Shelly Smart Control dostępne są czytelne dane o aktualnej mocy, napięciu oraz zużyciu energii, prezentowane w formie wykresów i zestawień.

Użytkownik może analizować zużycie w różnych zakresach czasu (np. ostatnie 24 godziny) oraz wybierać rodzaj wykresu – liniowy lub słupkowy – w zależności od potrzeb. Dane mogą być również eksportowane do pliku, co ułatwia dalszą analizę lub archiwizację.

Taki sposób pomiaru umożliwia nie tylko kontrolę kosztów energii, ale także tworzenie automatyzacji opartych na realnych wartościach – np. wyłączenie obwodu po przekroczeniu określonej mocy lub szybkie wykrycie nieprawidłowej pracy podłączonego urządzenia.

Harmonogramy i automatyczne akcje

Sterownik pozwala tworzyć harmonogramy czasowe, dzięki którym podłączony obwód może włączać się i wyłączać automatycznie o określonych godzinach, w wybrane dni tygodnia lub w ustalonych przedziałach czasowych. To wygodny sposób na automatyzację codziennych czynności bez potrzeby ręcznego sterowania.

Oprócz prostych harmonogramów dostępne są automatyczne akcje i sceny, które reagują na konkretne warunki – takie jak czas, stan urządzenia czy wartości pomiaru energii. Dzięki temu możliwe jest np. odcięcie zasilania po określonym czasie pracy lub automatyczne wyłączenie obwodu po przekroczeniu ustalonego zużycia energii, bez ingerencji użytkownika.

Zaawansowane integracje i skrypty

Urządzenie można łatwo zintegrować z popularnymi ekosystemami smart home, takimi jak Amazon Alexa, Google Home i SmartThings, dzięki czemu sterowanie obwodem może odbywać się również głosowo oraz w ramach scen tworzonych w tych systemach.

Dla bardziej zaawansowanych instalacji dostępne są integracje przez HTTP API, MQTT(s), Webhooks (HTTP/HTTPS) oraz UDP, co ułatwia połączenie z rozwiązaniami takimi jak Home Assistant czy własne systemy automatyki. Dodatkowo obsługa ShellyScript pozwala tworzyć własną logikę działania bez zewnętrznego serwera, a wsparcie dla KNXnet/IP ułatwia integrację z automatyką budynkową w instalacjach profesjonalnych.

Zastosowanie

Moduł sprawdzi się wszędzie tam, gdzie potrzebne jest zdalne sterowanie jednym obwodem 230 V oraz kontrola zużycia energii. Dzięki kompaktowym wymiarom i montażowi w puszce podtynkowej idealnie nadaje się do modernizacji istniejących instalacji bez ingerencji w osprzęt.

Typowe zastosowania obejmują:

• sterowanie oświetleniem w domu i mieszkaniu,
• zdalne włączanie i wyłączanie gniazdek elektrycznych,
• kontrolę urządzeń jednofazowych o mocy do 2000 W,
• tworzenie automatyzacji czasowych i scen w systemie smart home,
• monitorowanie zużycia energii w wybranych obwodach.

Dane techniczne

• Model: Shelly 1PM Mini Gen3
• Typ: przekaźnik dopuszkowy, 1-kanałowy, z pomiarem energii
• Zasilanie: 110–240 V AC
• Maksymalne obciążenie: 8 A / 2000 W (230 V)
• Wyjście przekaźnika: 1 × NO (styk normalnie otwarty, µ-contact)
• Pomiar: moc, energia, napięcie, prąd
• Łączność: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 4.2
• Funkcje dodatkowe: BLE Gateway, Wi-Fi Range Extender (IoT Shelly)
• Sterowanie lokalne: wejście SW (przycisk / włącznik)
• Interfejs: wbudowany Web UI + aplikacja Shelly Smart Control
• Integracje: Alexa, Google Home, SmartThings, Home Assistant, MQTT, KNXnet/IP
• Automatyzacje: harmonogramy, sceny, ShellyScript
• Zabezpieczenia: przegrzanie, nadprąd, nadnapięcie, przekroczenie mocy
• Pobór mocy: < 1,2 W
• Temperatura pracy: –20 °C do +40 °C
• Montaż: puszka podtynkowa

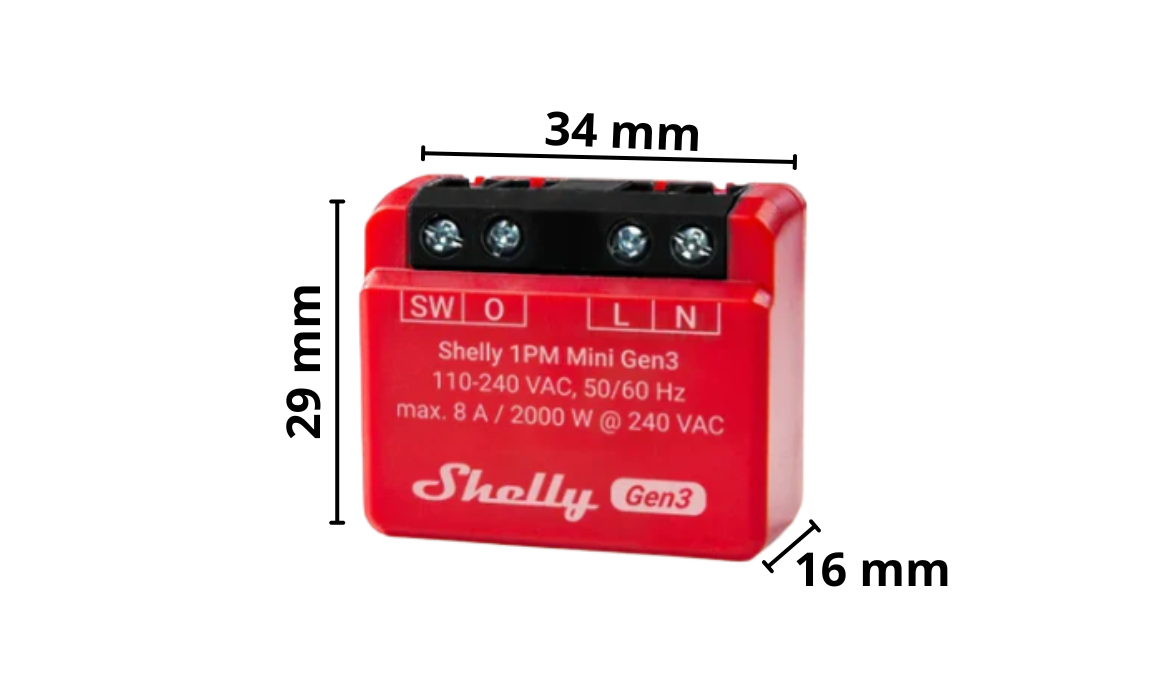

• Wymiary: 29 × 34 × 16 mm
• Waga: ok. 18 g
• Zaciski przewodów: 0,5–4 mm² | moment dokręcenia 0,4 Nm

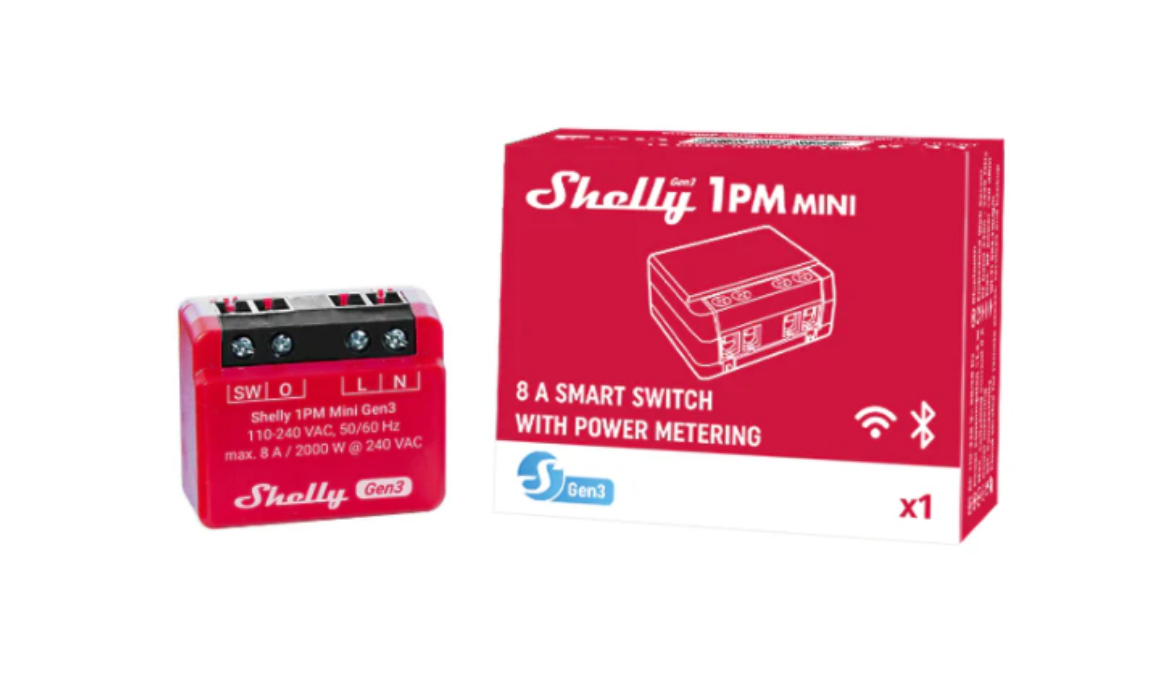

Zawartość zestawu

• Moduł Shelly 1PM Mini Gen3
• Oryginalne opakowanie producenta
