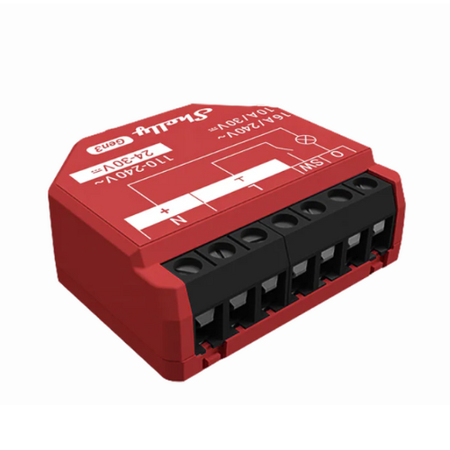

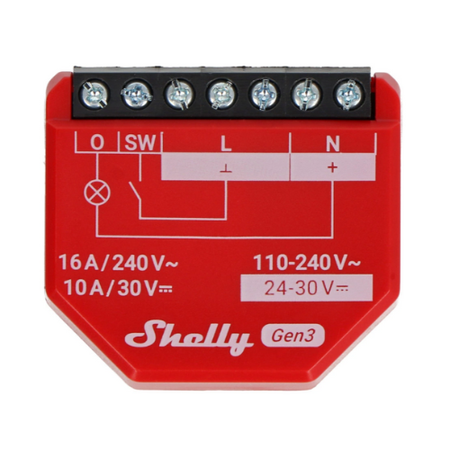

Shelly 1PM Gen3 – przekaźnik 1×16 A z pomiarem energii, Wi-Fi / Bluetooth

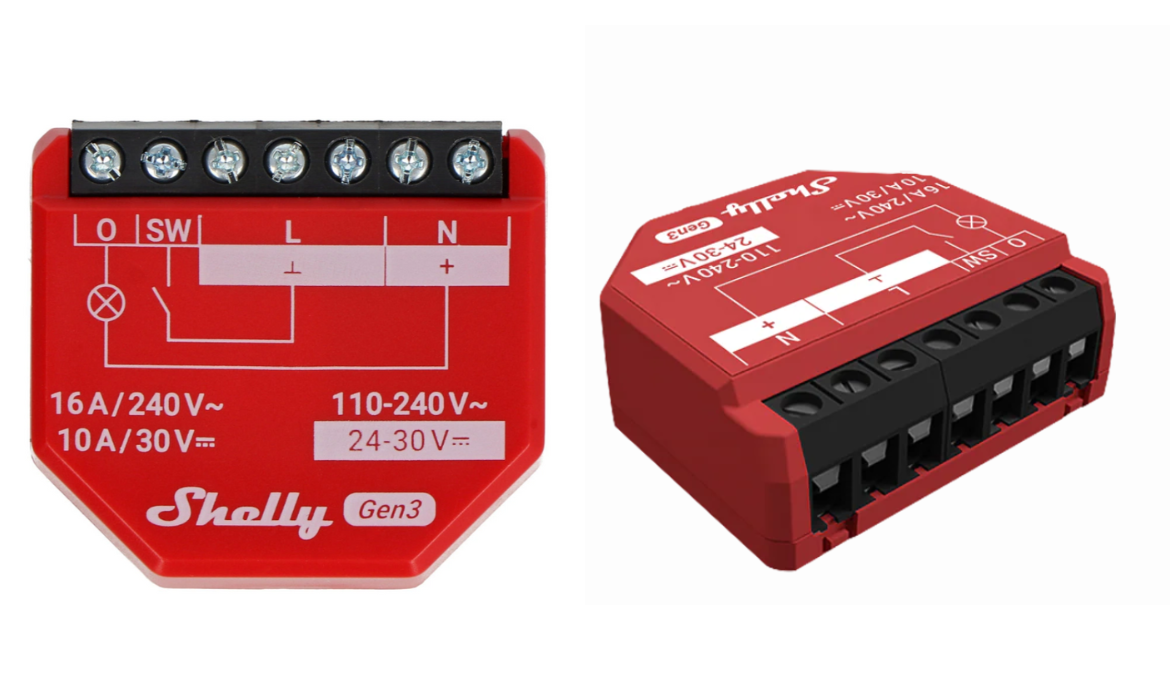

Shelly 1PM Gen3 to kompaktowy, jednokanałowy inteligentny przekaźnik z wbudowanym pomiarem mocy i zużycia energii, który umożliwia zdalne sterowanie urządzeniami elektrycznymi, takimi jak oświetlenie, gniazdka czy inne odbiorniki zasilane napięciem sieciowym.

Nowa generacja Gen3 została wyposażona w ulepszony procesor oraz zwiększoną pamięć, zapewniającą szybsze działanie, stabilniejszą komunikację oraz większe możliwości automatyzacji. Urządzenie obsługuje łączność Wi-Fi oraz Bluetooth, posiada wbudowany interfejs Web UI i oferuje pełną kontrolę zarówno lokalnie, jak i zdalnie przez Internet.

Najważniejsze informacje

• Przekaźnik 1-kanałowy 16 A z pomiarem energii
• Pomiar mocy, napięcia i prądu (AC) w czasie rzeczywistym
• Łączność Wi-Fi 2.4 GHz oraz Bluetooth 4.2 (BLE)
• Działanie bez bramki – bezpośrednio w sieci Wi-Fi
• Kompaktowe wymiary 37 × 42 × 16 mm – montaż w puszce Ø60 mm
• Wbudowany interfejs Web UI do lokalnego sterowania i konfiguracji
• Funkcja Wi-Fi Range Extender dla urządzeń IoT
• Funkcja BLE Gateway dla czujników Shelly BLU
• Integracje z Alexa, Google Home, SmartThings, MQTT, HTTP/HTTPS, KNXnet/IP
• Harmonogramy i automatyzacje – do 20 reguł
• Zabezpieczenia przed przegrzaniem, przeciążeniem i nadnapięciem
• Niskie zużycie energii < 1,2 W

Zdalne sterowanie i kompaktowy rozmiar

Shelly 1PM Gen3 umożliwia zdalne sterowanie urządzeniami elektrycznymi oraz monitorowanie zużycia energii z dowolnego miejsca – wystarczy połączenie z aplikacją Shelly Smart Control lub wbudowanym interfejsem Web UI.
Dzięki łączności Wi-Fi urządzenie działa bez bramki, zapewniając lokalne i zdalne sterowanie, a obsługa Bluetooth ułatwia konfigurację oraz integrację z ekosystemem Shelly i systemami smart home, takimi jak Alexa, Google Home czy SmartThings.

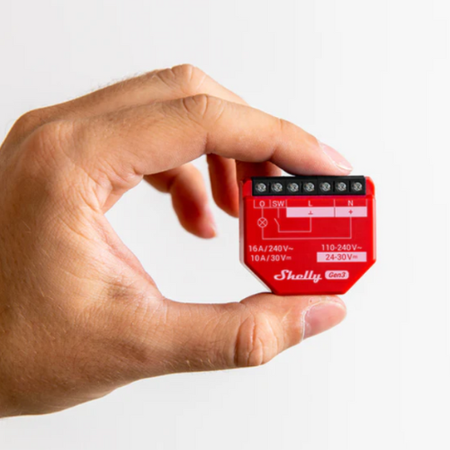

Kompaktowa obudowa o wymiarach 37 × 42 × 16 mm sprawia, że moduł bez problemu mieści się w puszce podtynkowej Ø60 mm, co umożliwia szybki i estetyczny montaż za włącznikiem lub gniazdkiem.
To idealne rozwiązanie do modernizacji instalacji elektrycznej – małe wymiary, pomiar energii i pełna kontrola w jednym module.

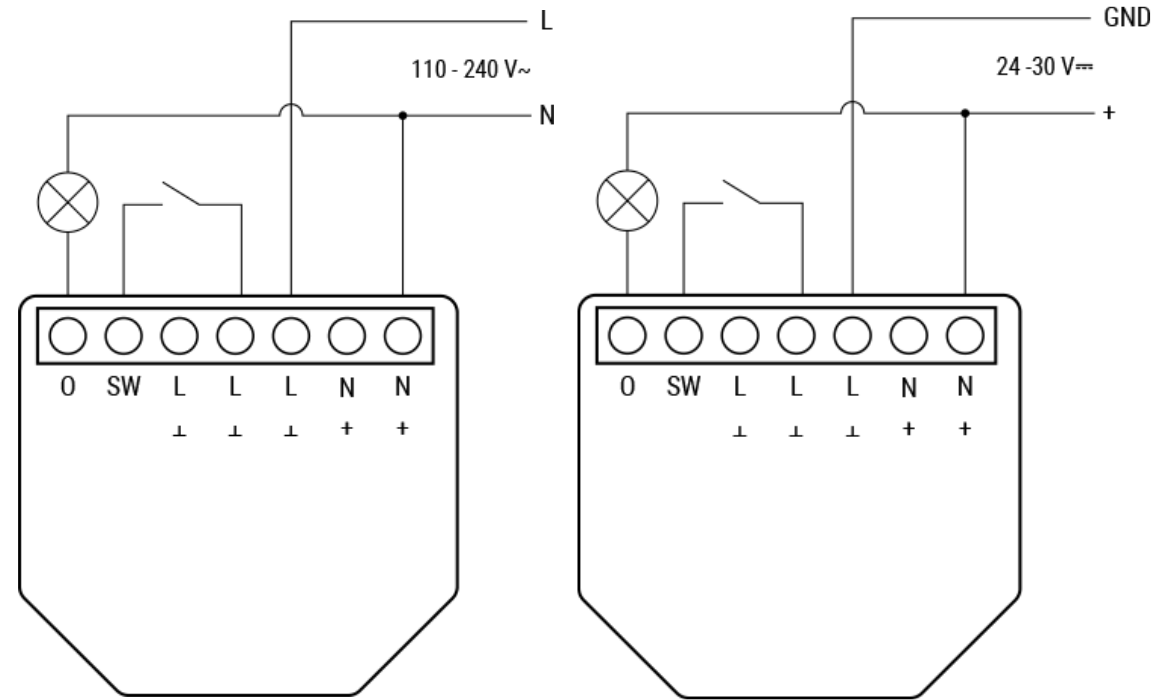

Schemat podłączenia

Poniższy opis przedstawia przykładowy sposób podłączenia przekaźnika Shelly 1PM Gen3 w instalacji elektrycznej.
Urządzenie posiada jedno wejście sterujące (SW), wyjście przekaźnikowe z pomiarem energii (O) oraz zaciski zasilania (L, N).

Wejście SW służy do podłączenia przycisku lub przełącznika ściennego, który umożliwia lokalne sterowanie wyjściem O.
Zaciski L i N odpowiadają za zasilanie modułu oraz podłączonego obciążenia, dzięki czemu Shelly 1PM Gen3 może jednocześnie sterować urządzeniem i mierzyć jego zużycie energii.

Urządzenie obsługuje dwa warianty zasilania:

• 110–240 V AC – standardowe zasilanie sieciowe
• 24–30 V DC – zasilanie niskonapięciowe

Pomiar energii i kontrola zużycia

Shelly 1PM Gen3 został wyposażony w wbudowany pomiar energii, który umożliwia bieżące monitorowanie napięcia, prądu, mocy oraz zużycia energii podłączonych urządzeń elektrycznych.

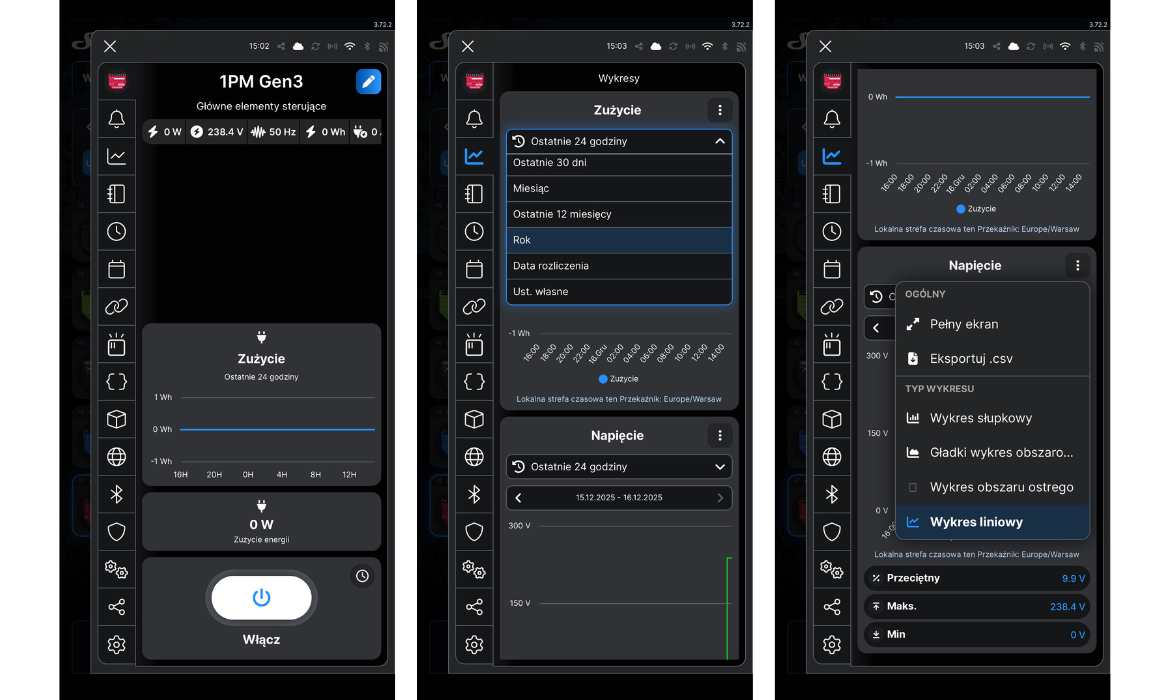

Dane pomiarowe dostępne są w czasie rzeczywistym w aplikacji Shelly Smart Control oraz w interfejsie Web UI, co pozwala na świadomą kontrolę zużycia energii, identyfikację energochłonnych urządzeń oraz optymalizację kosztów eksploatacji.

Dzięki funkcjom automatyzacji i harmonogramów możliwe jest tworzenie scen opartych na zużyciu energii – na przykład automatyczne wyłączanie urządzeń po przekroczeniu określonej mocy lub odłączanie zasilania po określonym czasie pracy.

Wbudowane zabezpieczenia oraz czujnik temperatury zapewniają bezpieczną i stabilną pracę urządzenia nawet przy długotrwałym obciążeniu.

Harmonogramy i automatyczne akcje

Shelly 1PM Gen3 umożliwia tworzenie harmonogramów i automatyzacji, które pozwalają dostosować działanie urządzeń elektrycznych do codziennych potrzeb.

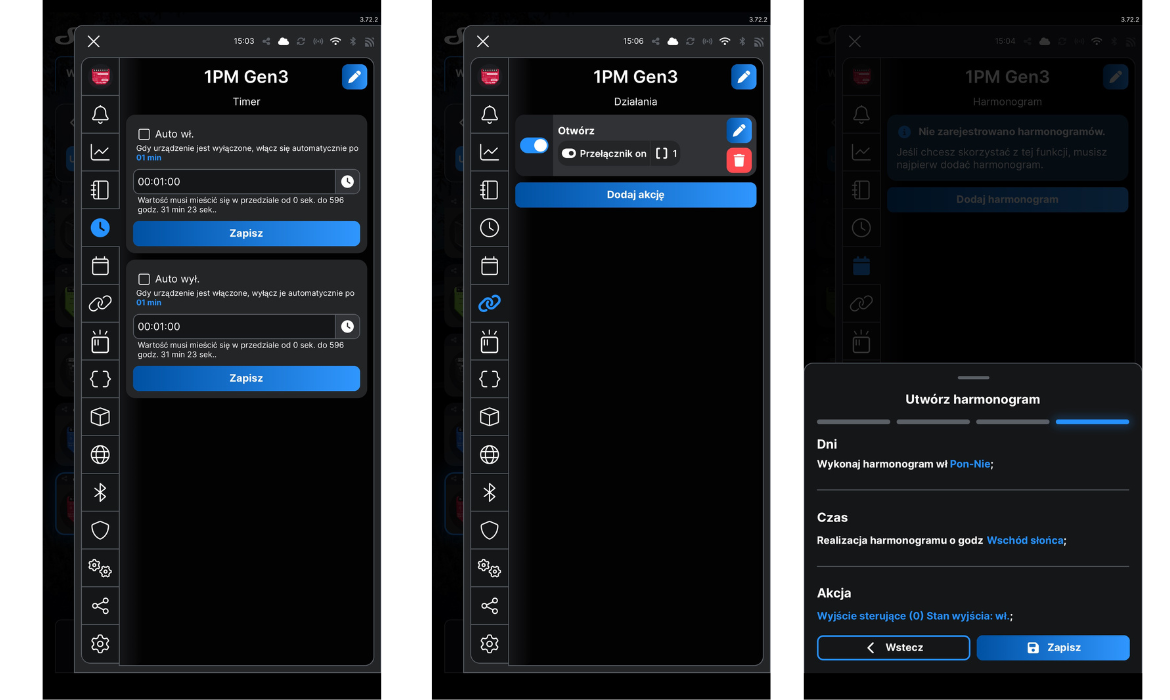

W aplikacji Shelly Smart Control można skonfigurować do 20 harmonogramów, określając dokładny czas działania według daty, godziny, dni tygodnia, a nawet minut i sekund.

Dzięki obsłudze Webhooks, MQTT oraz ShellyScript możliwe jest tworzenie zaawansowanych scen i zależności pomiędzy różnymi urządzeniami Shelly lub innymi systemami smart home, na przykład:

• automatyczne włączanie i wyłączanie oświetlenia,
• odłączanie zasilania po określonym czasie pracy,
• reakcje na określone zużycie energii lub zdarzenia w systemie.

Elastyczne harmonogramy i reguły automatyzacji sprawiają, że Shelly 1PM Gen3 doskonale sprawdza się zarówno w prostych instalacjach domowych, jak i w bardziej zaawansowanych systemach automatyki.

Zaawansowane integracje i skrypty

Shelly 1PM Gen3 oferuje szerokie możliwości integracji z systemami inteligentnego domu oraz automatyką budynkową.
Urządzenie obsługuje protokoły MQTT, HTTP/HTTPS oraz Webhooks, co umożliwia łatwe połączenie z popularnymi platformami, takimi jak Home Assistant, Node-RED, openHAB czy Domoticz.

Dla bardziej zaawansowanych użytkowników dostępny jest ShellyScript, wbudowany język skryptowy pozwalający tworzyć własną logikę działania bez potrzeby korzystania z zewnętrznego serwera.
Dzięki temu możliwe jest realizowanie zarówno prostych automatyzacji, jak i złożonych scen opartych na czasie, stanie urządzenia czy zużyciu energii.

Shelly 1PM Gen3 wspiera również komunikację KNXnet/IP, co pozwala na integrację z profesjonalnymi systemami automatyki budynkowej oraz instalacjami komercyjnymi.

Zastosowanie

Shelly 1PM Gen3 to uniwersalny moduł, który sprawdzi się w instalacjach domowych, komercyjnych oraz technicznych, wszędzie tam, gdzie wymagane jest zdalne sterowanie urządzeniami elektrycznymi oraz kontrola zużycia energii.

Dzięki wbudowanemu pomiarowi mocy i energii urządzenie doskonale nadaje się do:

• sterowania oświetleniem, gniazdkami oraz innymi odbiornikami sieciowymi,
• monitorowania zużycia energii i identyfikacji energochłonnych urządzeń,
• automatyzacji pracy urządzeń w domach, biurach i lokalach usługowych,
• integracji z systemami smart home i automatyką budynkową,
• tworzenia scen i harmonogramów z innymi urządzeniami Shelly.

Kompaktowe wymiary, praca bez bramki oraz szerokie możliwości integracji sprawiają, że Shelly 1PM Gen3 jest idealnym rozwiązaniem zarówno do modernizacji istniejących instalacji, jak i do nowych projektów inteligentnego budynku.

Dane techniczne

• Model: Shelly 1PM Gen3
• Model urządzenia: S3SW-001P16EU
• Typ urządzenia: inteligentny przekaźnik 1-kanałowy z pomiarem energii
• Maksymalne obciążenie: 16 A / 240 V AC | 10 A / 30 V DC
• Zasilanie: 110–240 V AC | 24–30 V DC
• Pobór mocy: < 1,2 W
• Łączność: Wi-Fi 2.4 GHz (802.11 b/g/n), Bluetooth 4.2 (BLE)
• Zasięg Wi-Fi: do 30 m wewnątrz / do 50 m na zewnątrz
• Zasięg Bluetooth: do 10 m wewnątrz / do 30 m na zewnątrz
• Integracje: Alexa, Google Home, SmartThings, MQTT, HTTP/HTTPS, Webhooks, KNXnet/IP
• Interfejs: wbudowany Web UI (zarządzanie przez przeglądarkę)
• Harmonogramy: do 20 reguł czasowych
• Scripting: ShellyScript
• Pomiar: napięcie (AC), prąd (AC), moc, zużycie energii
• Czujnik temperatury: wbudowany
• Zabezpieczenia: przegrzanie, nadprąd, nadnapięcie, przekroczenie mocy
• Funkcje dodatkowe: Wi-Fi Range Extender, BLE Gateway
• Obsługiwane typy obciążeń: rezystancyjne, pojemnościowe, indukcyjne (z RC Snubber)
• Procesor: ESP-Shelly-C38F
• Pamięć Flash: 8 MB

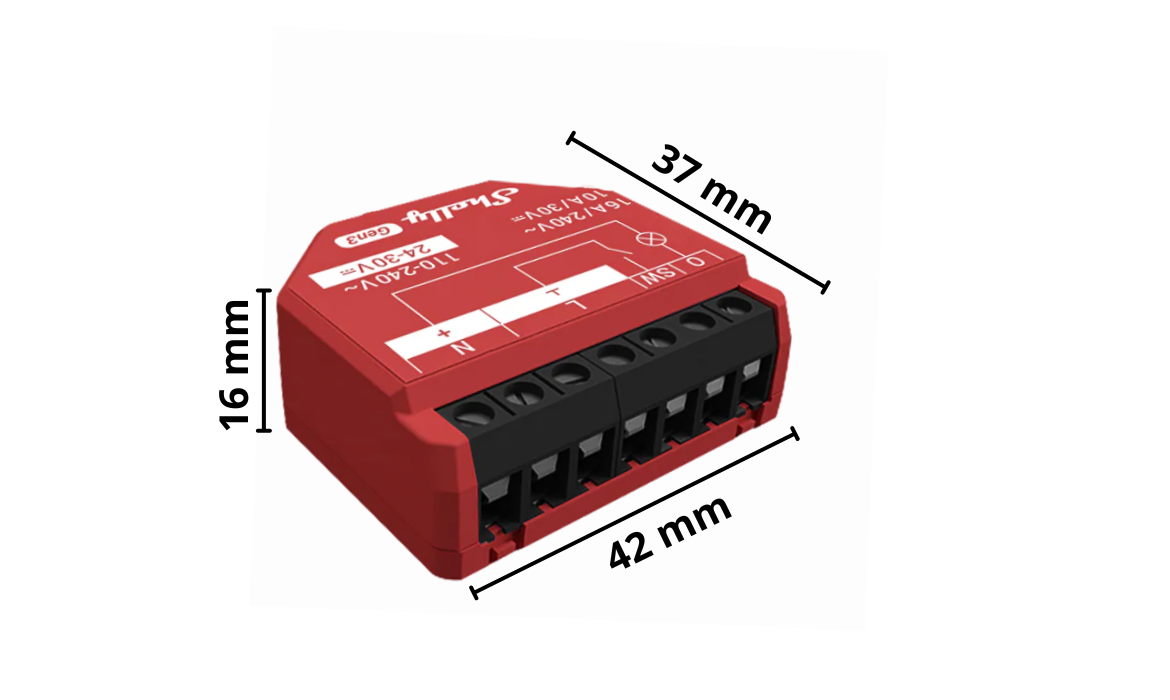

• Wymiary: 37 × 42 × 16 mm
• Waga: 27 g
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: czerwony
• Zaciski przewodów: 0,5–4 mm² | moment dokręcania 0,4 Nm
• Montaż: puszka podtynkowa Ø60 mm, za włącznikiem lub gniazdkiem
• Temperatura pracy: –20 °C do +40 °C
• Wilgotność: 30–70 % RH
• Maks. wysokość instalacji: 2000 m n.p.m.

Zawartość zestawu

• Moduł Shelly 1PM Gen3
• Instrukcja obsługi w języku angielskim
• Oryginalne opakowanie producenta
