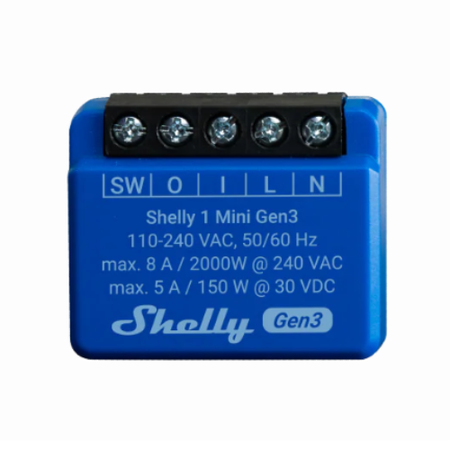

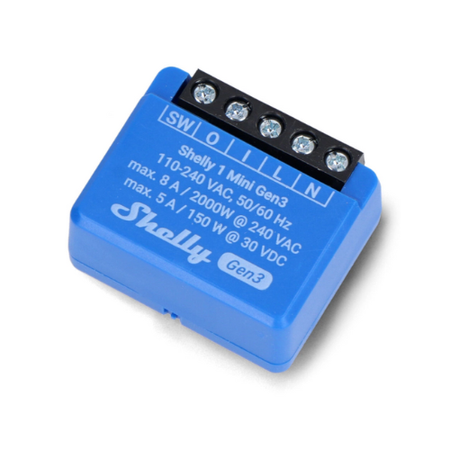

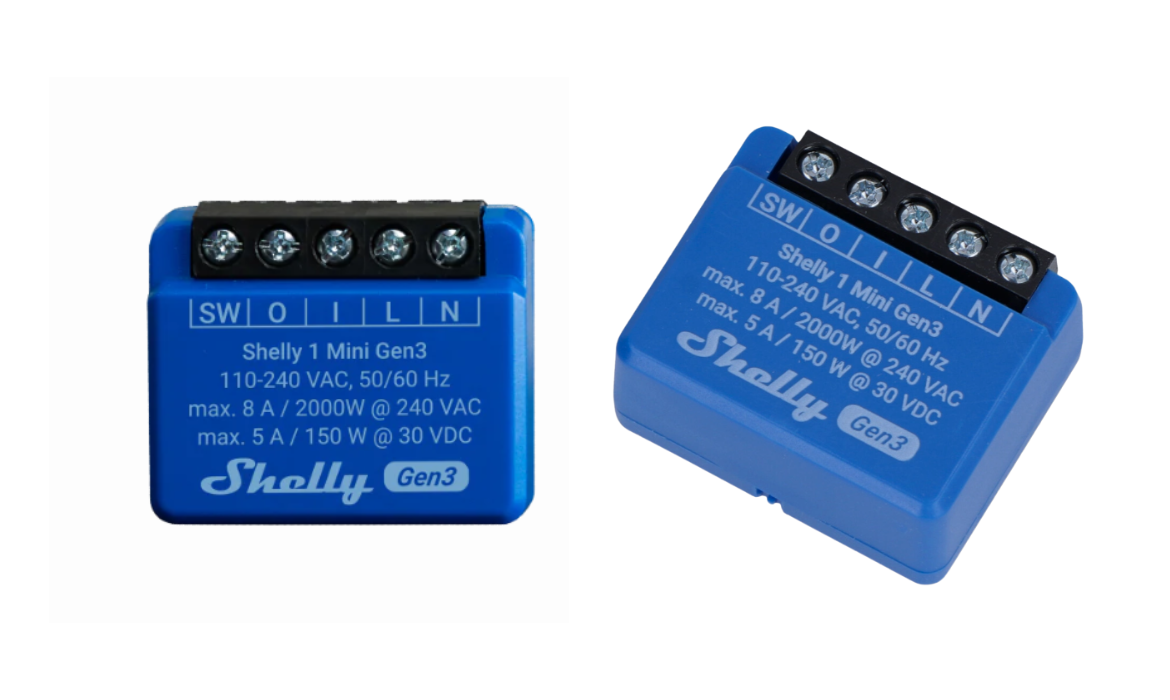

Shelly 1 Mini Gen3 – inteligentny przekaźnik z suchym stykiem, Wi-Fi i Bluetooth

Shelly 1 Mini Gen3 to kompaktowy, jednokanałowy przełącznik/przekaźnik z bezpotencjałowym stykiem (dry contact, NO), który umożliwia zdalne sterowanie urządzeniami elektrycznymi z poziomu smartfona, tabletu, komputera lub systemu automatyki domowej.

Moduł może działać samodzielnie w lokalnej sieci Wi-Fi albo być obsługiwany zdalnie przez usługi chmurowe, o ile jest połączony z routerem i Internetem. Dzięki niewielkim wymiarom 29×34×16 mm urządzenie można łatwo zamontować w standardowej puszce elektrycznej, np. za gniazdkiem lub włącznikiem. Dodatkowo Shelly 1 Mini Gen3 oferuje łączność Bluetooth 4.2, wbudowany interfejs WWW do monitorowania i konfiguracji, a także ulepszony procesor i zwiększoną pamięć dla sprawniejszego działania.

Najważniejsze informacje:

• Zdalne sterowanie przez aplikację Shelly Smart Control (Android / iOS / Web)
• Suchy styk (dry contact, NO) – sterowanie obwodami niskiego i wysokiego napięcia
• Wi-Fi 2.4 GHz – działa bez bramki, lokalnie lub zdalnie przez Internet
• Bluetooth 4.2 + BLE Gateway – szybka konfiguracja i obsługa urządzeń Shelly BLU
• Integracja z Alexa, Google Home i Samsung SmartThings
• Wbudowany interfejs WWW – konfiguracja i sterowanie z poziomu przeglądarki
• Wi-Fi Range Extender – rozszerzanie zasięgu sieci dla urządzeń IoT
• Harmonogramy i automatyzacje – do 20 reguł czasowych
• MQTT, HTTP/HTTPS, Webhooks, UDP, ShellyScript – zaawansowane integracje
• Zabezpieczenie przed przegrzaniem – bezpieczna praca urządzenia

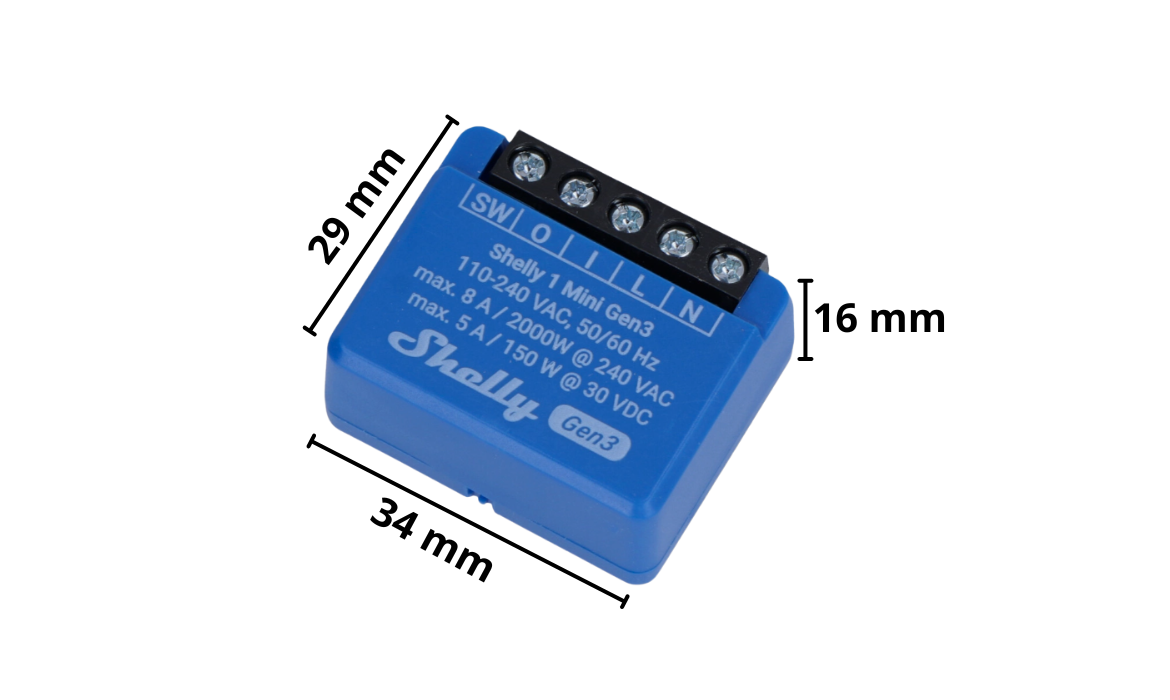

• Kompaktowe wymiary: 29 × 34 × 16 mm – montaż w puszce podtynkowej
• Niski pobór energii: < 1,2 W

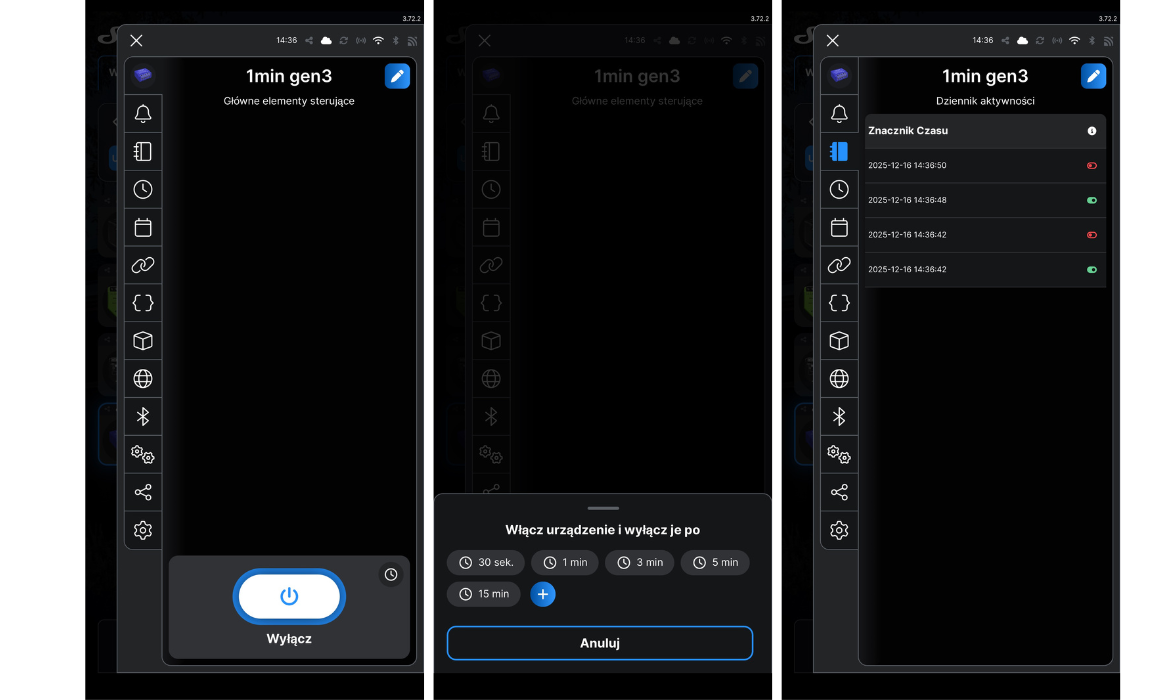

Zdalne sterowanie i kompaktowy rozmiar

Shelly 1 Mini Gen3 umożliwia zdalne włączanie i wyłączanie urządzeń elektrycznych z dowolnego miejsca – za pomocą smartfona, tabletu lub komputera. Wystarczy aplikacja Shelly Smart Control albo wbudowany interfejs WWW, który pozwala na pełną konfigurację i kontrolę z poziomu przeglądarki, bez konieczności instalowania dodatkowego oprogramowania.

Urządzenie może pracować lokalnie w sieci Wi-Fi, bez dostępu do chmury, lub być obsługiwane zdalnie przez Internet. Dzięki temu Shelly 1 Mini Gen3 sprawdzi się zarówno w prostych instalacjach domowych, jak i w bardziej zaawansowanych systemach automatyki.

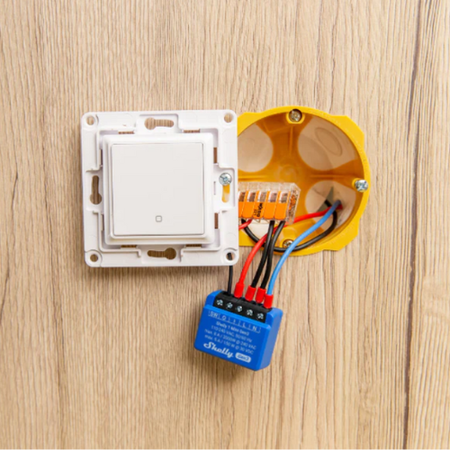

Kompaktowa obudowa o wymiarach 29 × 34 × 16 mm pozwala na łatwy montaż w standardowej puszce podtynkowej, nawet w miejscach o bardzo ograniczonej przestrzeni – za włącznikiem światła, gniazdkiem lub w obudowie urządzenia. To idealne rozwiązanie do modernizacji istniejących instalacji bez konieczności przeróbek.

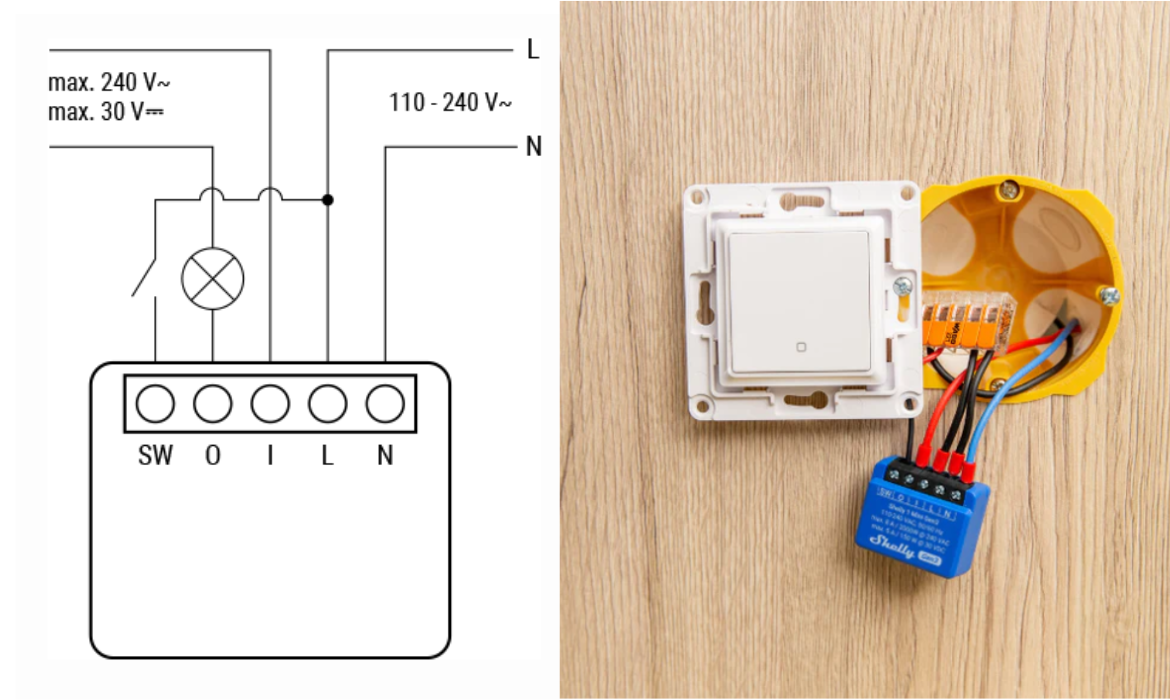

Schemat podłączenia

Poniżej przedstawiono przykładowy sposób podłączenia modułu Shelly 1 Mini Gen3 w podstawowej konfiguracji. Urządzenie jest zasilane napięciem 110–240 V AC i wyposażone w bezpotencjałowy styk przekaźnika (dry contact), co zapewnia dużą elastyczność zastosowań.

Zaciski urządzenia:

• SW – wejście sterujące z przycisku lub włącznika ściennego
• O – wyjście przekaźnika (do sterowanego obciążenia)
• I – wejście obwodu przekaźnika (suchy styk)
• L – przewód fazowy zasilania (110–240 V AC)
• N – przewód neutralny zasilania

Dzięki zastosowaniu styku bezpotencjałowego, obwód sterowany na zaciskach I–O jest całkowicie odseparowany od zasilania modułu. Oznacza to, że Shelly 1 Mini Gen3 może sterować zarówno urządzeniami sieciowymi 230 V AC, jak i obwodami niskonapięciowymi do 30 V DC, w zależności od potrzeb instalacji.

Moduł obsługuje przełączniki bistabilne oraz przyciski monostabilne, a sposób działania wejścia SW można łatwo dopasować w ustawieniach urządzenia.

Suchy styk – większa elastyczność

Shelly 1 Mini Gen3 posiada bezpotencjałowy styk (dry contact, NO), który działa jak zwykły przycisk – nie podaje napięcia, a jedynie zwiera lub rozłącza obwód.

Dzięki temu moduł może sterować zarówno urządzeniami niskonapięciowymi (do 30 V DC), jak i instalacjami 230 V AC. Sprawdzi się nie tylko przy oświetleniu, ale również przy bramach, elektrozaworach, systemach alarmowych czy automatyce.

To rozwiązanie daje dużą swobodę zastosowań i łatwą integrację z różnymi urządzeniami.

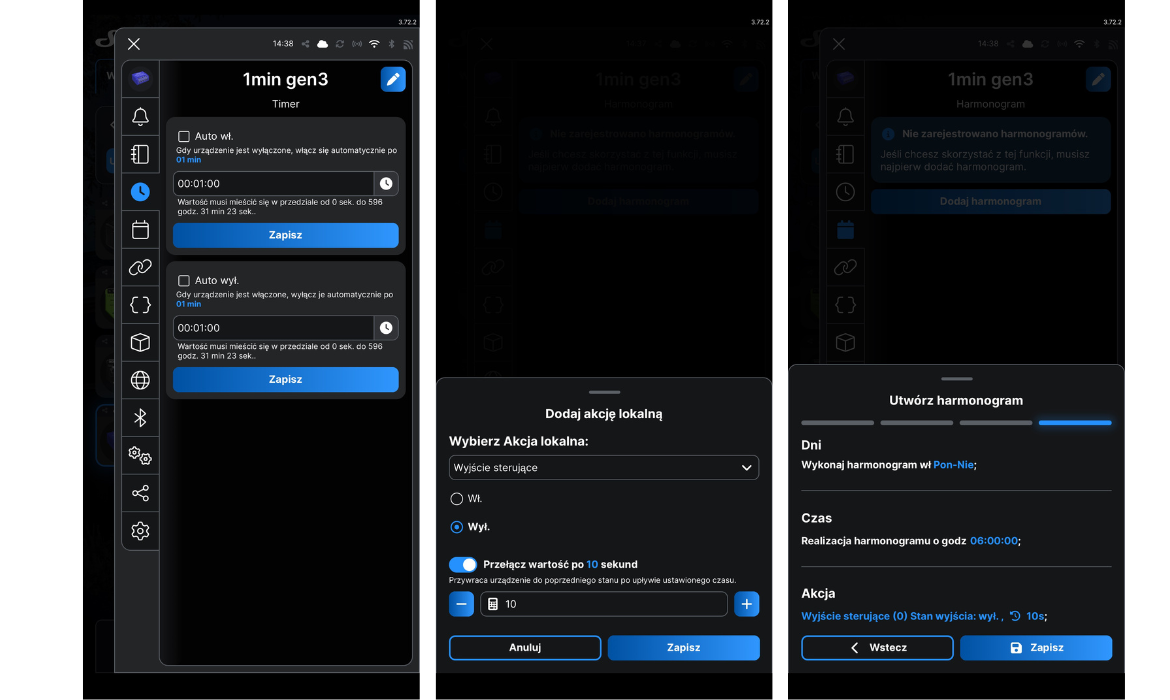

Harmonogramy i automatyzacje

Shelly 1 Mini Gen3 umożliwia tworzenie automatycznych harmonogramów, dzięki którym urządzenia mogą włączać się i wyłączać bez udziału użytkownika. W aplikacji Shelly Smart Control można ustawić do 20 harmonogramów, opartych na godzinie, dniu tygodnia lub konkretnych przedziałach czasowych.

Moduł obsługuje także automatyzacje i sceny, które pozwalają reagować na określone zdarzenia – np. uruchamiać urządzenie o wybranej porze lub po określonym czasie pracy. Dzięki temu codzienne czynności stają się prostsze i bardziej wygodne, a dom działa dokładnie tak, jak tego oczekujesz.

Integracje i ShellyScript

Shelly 1 Mini Gen3 bez problemu współpracuje z popularnymi systemami inteligentnego domu. Obsługuje Amazon Alexa, Google Home oraz Samsung SmartThings, co umożliwia sterowanie głosowe i łatwe tworzenie automatyzacji w istniejącym ekosystemie smart home.

Dla bardziej zaawansowanych użytkowników dostępne są integracje przez MQTT, HTTP/HTTPS, Webhooks oraz UDP, a także obsługa ShellyScript, która pozwala tworzyć własne reguły i logikę działania bez dodatkowych serwerów. Dzięki temu moduł można dopasować zarówno do prostych, jak i bardziej rozbudowanych instalacji automatyki.

Zastosowanie

Shelly 1 Mini Gen3 to uniwersalny moduł, który sprawdzi się w wielu instalacjach domowych i użytkowych. Dzięki suchemu stykowi oraz kompaktowej obudowie może być używany zarówno w prostych modernizacjach, jak i w nowych projektach smart home.

Urządzenie doskonale nadaje się do:

• sterowania oświetleniem, gniazdami i wentylatorami,
• obsługi bram wjazdowych i drzwi garażowych,
• sterowania elektrozaworami, pompami i systemami nawadniania,
• integracji z systemami alarmowymi i automatyką,
• tworzenia scen i automatyzacji z innymi urządzeniami Shelly.

Dane techniczne

• Model: Shelly 1 Mini Gen3
• Numer katalogowy: S3SW-001X8EU
• Typ przekaźnika: bezpotencjałowy (dry contact), NO, 1 kanał
• Zasilanie: 110–240 V AC, 50/60 Hz
• Pobór mocy: < 1,2 W
• Maksymalne obciążenie: 8 A / 240 V AC
• Maksymalne obciążenie DC: 5 A / 30 V DC
• Maksymalna moc: 2000 W (AC) / 150 W (DC)
• Łączność Wi-Fi: 2.4 GHz (802.11 b/g/n)
• Łączność Bluetooth: 4.2 (BLE)
• Integracje: Amazon Alexa, Google Home, Samsung SmartThings
• Protokoły i API: MQTT, HTTP/HTTPS, Webhooks, UDP, ShellyScript
• Harmonogramy: do 20
• Webhooks: do 20 (do 5 adresów URL na regułę)
• Zabezpieczenie: ochrona przed przegrzaniem (czujnik temperatury)
• Montaż: puszka podtynkowa
• Wymiary: 29 × 34 × 16 mm
• Materiał obudowy: tworzywo sztuczne
• Kolor obudowy: niebieski
• Temperatura pracy: –20°C do +40°C
• Wilgotność pracy: 30–70% RH
• Procesor: ESP-Shelly-C38F
• Pamięć Flash: 8 MB

Zawartość zestawu

• Moduł Shelly 1 Mini Gen3
• Instrukcja obsługi w języku angielskim
• Oryginalne opakowanie producenta
