Shelly 1 Gen3 – przekaźnik 1×16 A, Wi-Fi / Bluetooth / Dry Contact

Shelly 1 Gen3 to kompaktowy, jednokanałowy przekaźnik z bezpotencjałowym stykiem (dry contact), który umożliwia zdalne sterowanie oświetleniem, bramami, gniazdkami oraz innymi urządzeniami elektrycznymi. Urządzenie może być obsługiwane z poziomu smartfona, komputera lub systemu automatyki domowej.

Trzecia generacja Shelly 1 została wyposażona w ulepszony procesor oraz zwiększoną pamięć, a także wbudowany interfejs Web UI, zapewniający łatwą konfigurację i pełną kontrolę nad urządzeniem.

Pomimo niewielkich wymiarów (37 × 42 × 16 mm), Shelly 1 Gen3 oferuje pełną funkcjonalność inteligentnego przekaźnika, który można zamontować w puszkach podtynkowych, za włącznikami ściennymi lub w trudno dostępnych miejscach instalacji. Działa samodzielnie w sieci Wi-Fi (bez potrzeby stosowania bramki) oraz oferuje funkcje Wi-Fi Range Extender i BLE Gateway, rozszerzając zasięg sieci IoT w domu.

Najważniejsze informacje

• Jednokanałowy przekaźnik 1 × 16 A z bezpotencjałowym stykiem (dry contact)
• Sterowanie lokalne i zdalne przez Wi-Fi – działa bez bramki
• Obsługa Bluetooth 4.2 – szybka konfiguracja i funkcja BLE Gateway
• Wbudowany interfejs Web UI – konfiguracja i sterowanie z przeglądarki
• Kompaktowe wymiary 37 × 42 × 16 mm – montaż w puszce podtynkowej Ø60 mm
• Wi-Fi Range Extender – rozszerzanie zasięgu sieci dla urządzeń IoT
• Integracje z systemami Alexa, Google Home i Samsung SmartThings
• Obsługa harmonogramów i automatyzacji (do 20)
• Zaawansowane integracje: MQTT, Webhooks, HTTP/HTTPS, ShellyScript
• Wbudowany czujnik temperatury i ochrona przed przegrzaniem
• Uniwersalne zasilanie 110–240 V AC / 24–48 V DC / 12 V DC
• Niskie zużycie energii – < 1,2 W

Zdalne sterowanie i kompaktowy rozmiar

Shelly 1 Gen3 umożliwia zdalne sterowanie oświetleniem, bramami, gniazdkami oraz innymi urządzeniami elektrycznymi z dowolnego miejsca – wystarczy połączenie z aplikacją Shelly Smart Control lub interfejsem Web UI.
Dzięki łączności Wi-Fi działa bez bramki, zapewniając lokalne i zdalne sterowanie, a obsługa Bluetooth umożliwia szybką konfigurację oraz integrację z popularnymi systemami smart home, takimi jak Alexa, Google Home czy SmartThings.

Kompaktowa obudowa o wymiarach 37 × 42 × 16 mm sprawia, że moduł bez problemu mieści się w puszce podtynkowej Ø60 mm, co umożliwia szybki i estetyczny montaż za włącznikiem lub gniazdkiem.
To idealne rozwiązanie do modernizacji istniejącej instalacji – małe wymiary, duże możliwości i pełna kontrola nad urządzeniami.

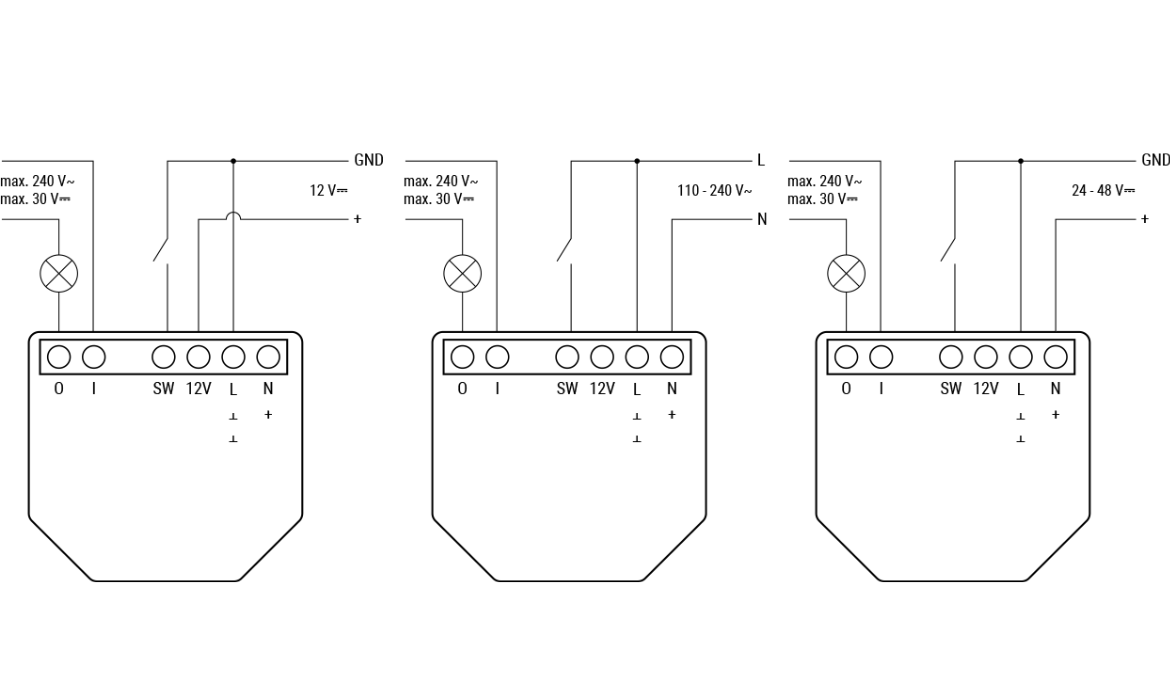

Schemat podłączenia

Poniższy rysunek przedstawia przykładowe sposoby podłączenia przekaźnika Shelly 1 Gen3 w zależności od rodzaju zasilania.

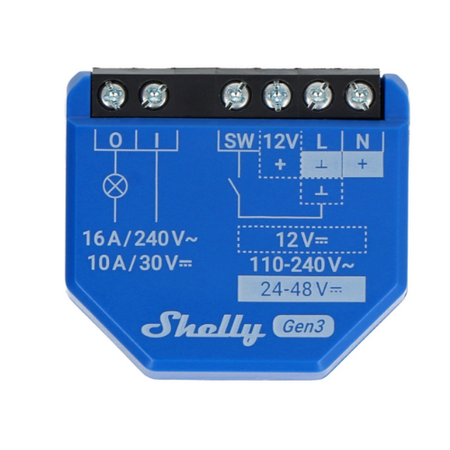

Moduł wyposażony jest w:

• wejście sterujące SW do podłączenia przycisku lub przełącznika,
• wyjście przekaźnika I–O z bezpotencjałowym stykiem (dry contact),
• zaciski zasilania L / N (AC) lub + / GND (DC).

Shelly 1 Gen3 obsługuje trzy warianty zasilania:

• 110–240 V AC – standardowe zasilanie sieciowe,
• 24–48 V DC – zasilanie niskonapięciowe,
• 12 V DC (stabilizowane) – zasilanie z zewnętrznego źródła.

Styki I–O nie podają napięcia – przekaźnik jedynie zwiera lub rozwiera obwód, co umożliwia sterowanie zarówno urządzeniami niskonapięciowymi, jak i sieciowymi, w zależności od zastosowania.

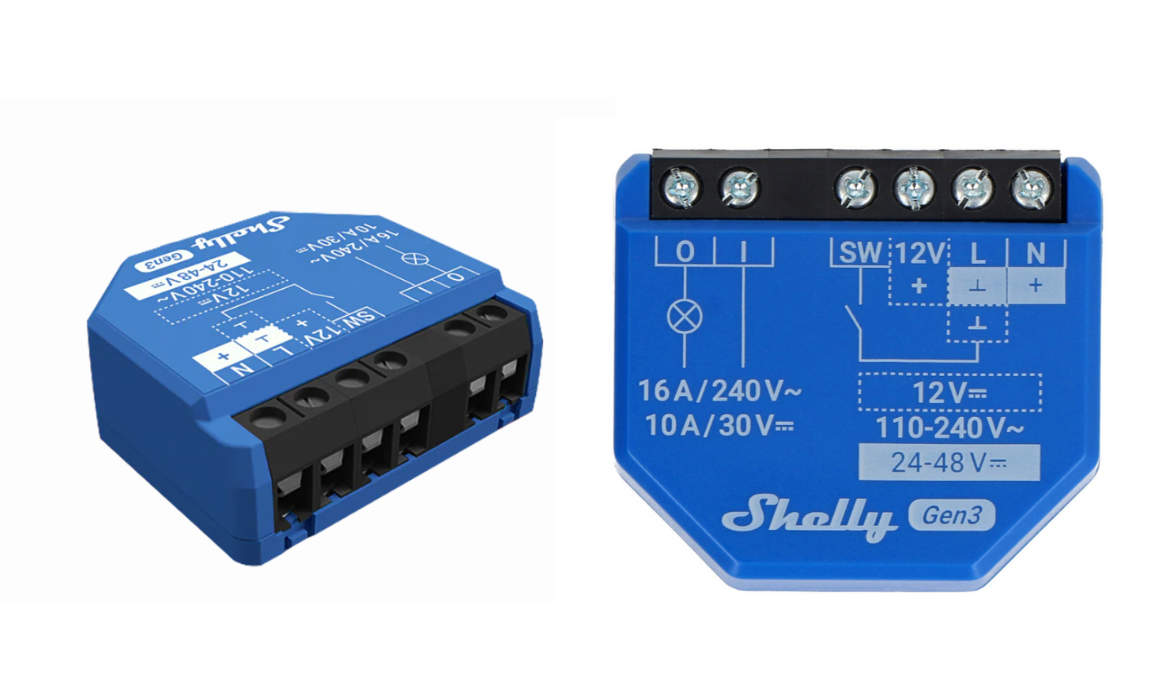

Suchy styk – pełna elastyczność sterowania

Shelly 1 Gen3 został wyposażony w bezpotencjałowy styk (dry contact), który umożliwia sterowanie zarówno obwodami niskonapięciowymi, jak i urządzeniami zasilanymi napięciem sieciowym.

Styki I–O nie podają napięcia – działają jak klasyczny przekaźnik, który jedynie zwiera lub rozwiera obwód. Dzięki temu moduł może współpracować z szeroką gamą urządzeń, niezależnie od ich napięcia roboczego.

Rozwiązanie to doskonale sprawdza się m.in. przy sterowaniu bramami garażowymi, furtkami, elektrozaworami, napędami, systemami alarmowymi czy innymi układami sterowania wymagającymi sygnału przekaźnikowego.

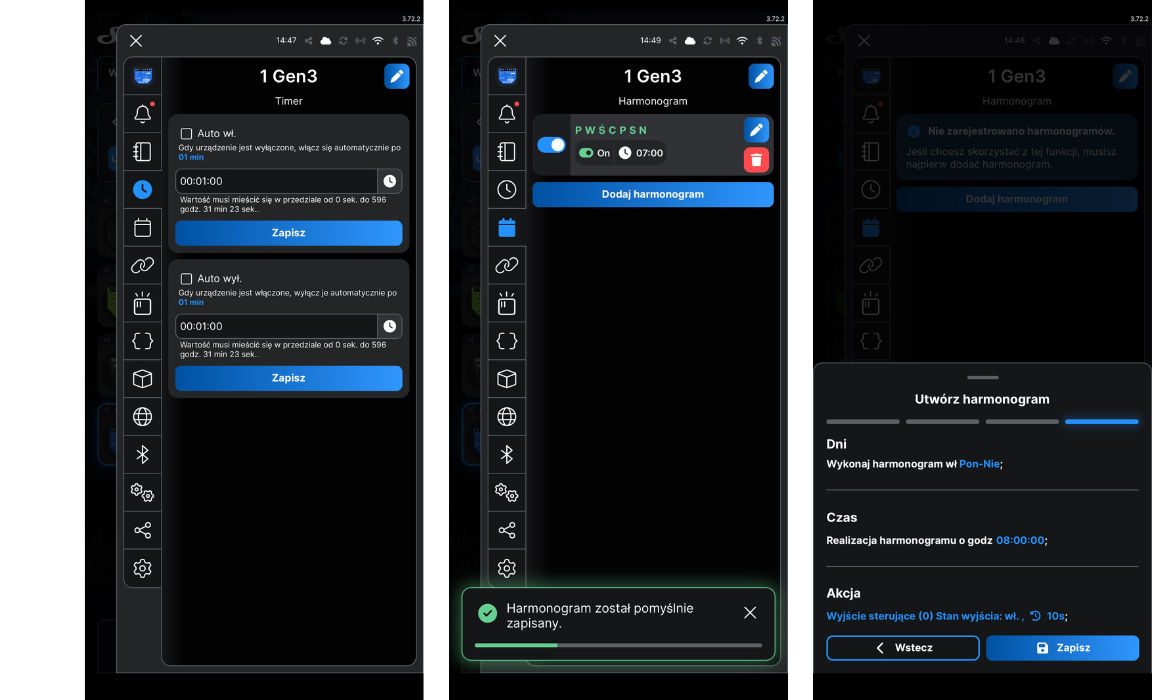

Harmonogramy i automatyczne akcje

Shelly 1 Gen3 umożliwia tworzenie harmonogramów i automatyzacji, które pozwalają dostosować działanie urządzeń do codziennych potrzeb. W aplikacji Shelly Smart Control można zaplanować do 20 harmonogramów, opartych na godzinie, dniu tygodnia lub określonym przedziale czasowym.

Dzięki obsłudze MQTT, Webhooks oraz ShellyScript możliwe jest tworzenie bardziej zaawansowanych scen i powiązań z innymi urządzeniami oraz systemami automatyki domowej.

Automatyzacje pozwalają m.in. na:

• automatyczne włączanie i wyłączanie urządzeń o określonych porach,
• sterowanie w zależności od zdarzeń w systemie smart home,
• czasowe odłączanie zasilania po zadanym czasie pracy.

Zaawansowane integracje i skrypty

Shelly 1 Gen3 oferuje szerokie możliwości integracji z innymi systemami inteligentnego domu. Urządzenie obsługuje MQTT, HTTP/HTTPS, Webhooks oraz UDP, co pozwala na łatwe połączenie z popularnymi platformami automatyki, takimi jak Home Assistant, Node-RED, openHAB czy Domoticz.

Dla bardziej zaawansowanych użytkowników dostępny jest ShellyScript, który umożliwia tworzenie własnych reguł, logiki działania i automatyzacji bez konieczności korzystania z zewnętrznego serwera.

Shelly 1 Gen3 może działać zarówno lokalnie w sieci Wi-Fi, jak i w chmurze Shelly, zapewniając elastyczność konfiguracji i pełną kontrolę nad urządzeniem w różnych środowiskach instalacyjnych.

Zastosowanie

Shelly 1 Gen3 to uniwersalny moduł, który sprawdzi się w wielu typach instalacji domowych i komercyjnych. Dzięki bezpotencjałowemu stykowi (dry contact) może sterować zarówno obwodami niskonapięciowymi, jak i urządzeniami zasilanymi napięciem sieciowym.

Urządzenie doskonale nadaje się do:

• sterowania oświetleniem, gniazdkami i wentylatorami,
• uruchamiania bram wjazdowych, drzwi garażowych i elektrozaworów,
• integracji z systemami alarmowymi, grzewczymi i automatyki domowej,
• tworzenia scen i automatyzacji z innymi urządzeniami Shelly.

Kompaktowe wymiary, praca bez bramki oraz szerokie możliwości integracji sprawiają, że Shelly 1 Gen3 jest idealnym rozwiązaniem zarówno do modernizacji istniejących instalacji, jak i do nowych projektów smart home.

Dane techniczne

• Model: Shelly 1 Gen3 (S3SW-001X16EU)
• Typ urządzenia: przekaźnik 1-kanałowy z bezpotencjałowym stykiem (dry contact)
• Maks. napięcie przełączania: 240 V AC / 30 V DC
• Maks. prąd przełączania: 16 A (AC) / 10 A (DC)
• Zasilanie: 110–240 V AC / 24–48 V DC / 12 V DC (stabilizowane)
• Pobór mocy: < 1,2 W
• Łączność: Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 4.2 (BLE)
• Integracje: Alexa, Google Home, Samsung SmartThings
• Protokoły: MQTT, HTTP/HTTPS, Webhooks, UDP
• Skrypty: ShellyScript
• Harmonogramy: do 20
• Webhooks: do 20 (5 URL na akcję)
• Funkcje dodatkowe: Wi-Fi Range Extender, BLE Gateway
• Czujnik temperatury: wbudowany
• Zabezpieczenie: ochrona przed przegrzaniem
• Wymiary: 37 × 42 × 16 mm
• Waga: 26 g
• Montaż: puszka podtynkowa / za włącznikiem lub gniazdkiem
• Przekrój przewodów: 0,5–4 mm²
• Moment dokręcania zacisków: 0,4 Nm
• Temperatura pracy: –20 °C do +40 °C
• Wilgotność: 30–70 % RH
• Maks. wysokość instalacji: 2000 m n.p.m.

Zawartość zestawu

• Moduł Shelly 1 Gen3
• Instrukcja obsługi w języku angielskim
• Oryginalne opakowanie producenta
