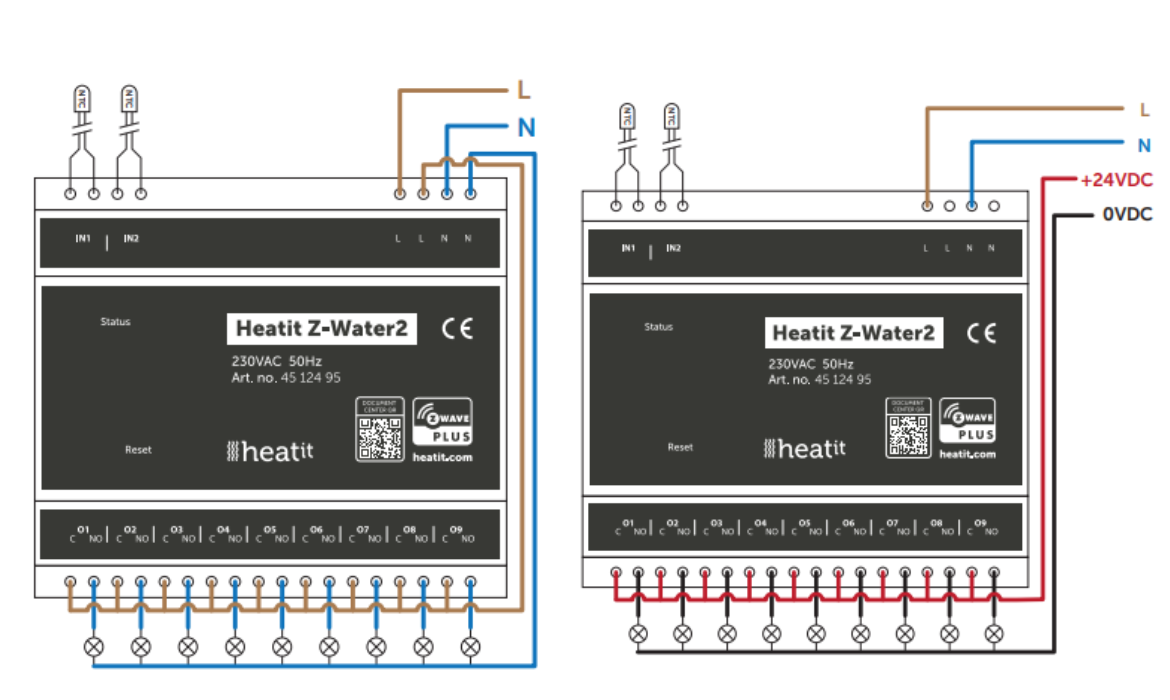

Schemat podłączenia

Na grafice pokazano dwa przykładowe sposoby podłączenia Heatit Z-Water2.
Po lewej stronie widoczny jest wariant z siłownikami 230 V – regulator zasilany z sieci 230 V steruje bezpośrednio siłownikami podłączonymi do wyjść przekaźnikowych, co jest typowym rozwiązaniem dla rozdzielaczy ogrzewania podłogowego.

Po prawej stronie przedstawiono wariant z siłownikami 24 V DC. Regulator nadal zasilany jest z sieci 230 V, natomiast siłowniki zasilane są z zewnętrznego zasilacza 24 V DC. Napięcie 24 V DC jest prowadzone przez styki przekaźników Heatit Z-Water2, które załączają lub rozłączają zasilanie poszczególnych siłowników zgodnie z pracą stref grzewczych.

W obu wariantach jeden przekaźnik może obsługiwać jeden lub kilka siłowników w danej strefie.

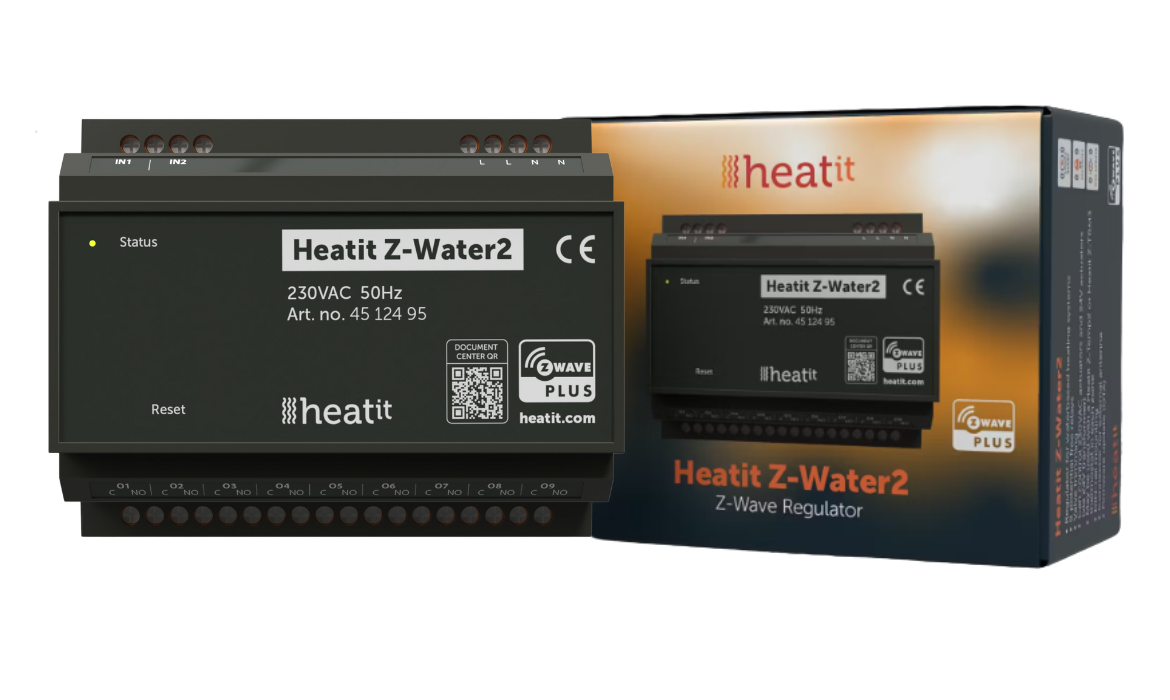

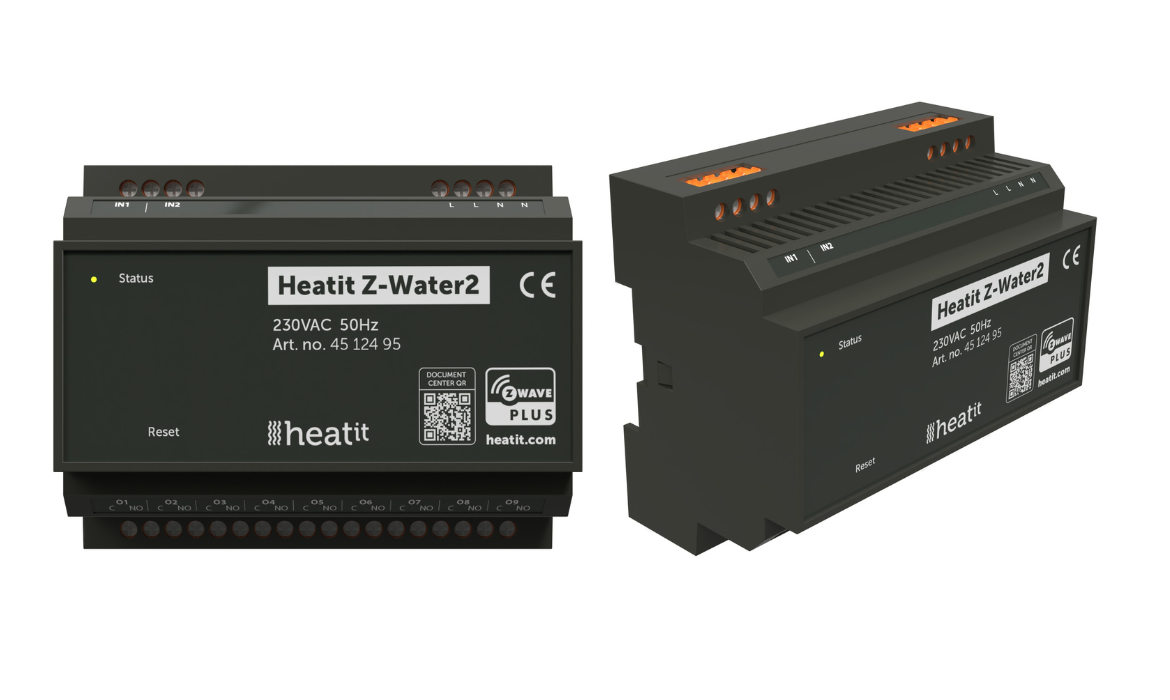

Centralne sterowanie ogrzewaniem wodnym – do 9 stref

Heatit Z-Water2 został zaprojektowany jako centralny regulator do sterowania instalacjami ogrzewania wodnego, w szczególności ogrzewaniem podłogowym oraz systemami strefowymi opartymi na rozdzielaczach. Urządzenie umożliwia jednoczesne sterowanie do dziewięciu stref lub obwodów grzewczych, dzięki dziewięciu niezależnym przekaźnikom bezpotencjałowym. Sterując otwieraniem i zamykaniem siłowników zamontowanych na pętlach grzewczych, regulator pozwala precyzyjnie dopasować ilość dostarczanego ciepła do potrzeb poszczególnych pomieszczeń. Każdy przekaźnik może obsługiwać jedną strefę lub kilka siłowników w jej obrębie, w zależności od konfiguracji instalacji.

Obsługa siłowników i czujników temperatury

Heatit Z-Water2 umożliwia sterowanie siłownikami zasilanymi napięciem 230 V AC oraz siłownikami 24 V DC, które wymagają zastosowania zewnętrznego zasilacza. Przekaźniki regulatora pracują jako styki bezpotencjałowe, dzięki czemu urządzenie może być bezpiecznie stosowane w różnych konfiguracjach instalacji ogrzewania wodnego i dopasowane do typu zastosowanych siłowników. Dodatkowo regulator wyposażony jest w dwa wejścia analogowe dla czujników temperatury NTC 10 kΩ, które umożliwiają monitorowanie temperatury w wybranych punktach instalacji. Odczyty z czujników są przekazywane do centrali Z-Wave i mogą być wykorzystywane w sterowaniu oraz automatyzacjach systemu ogrzewania.

Współpraca z termostatami pokojowymi Z-Wave

Heatit Z-Water2 został zaprojektowany do pracy w systemach opartych na termostatach pokojowych Z-Wave, które odpowiadają za pomiar temperatury w poszczególnych pomieszczeniach. Termostaty przekazują do regulatora informacje o zapotrzebowaniu na ciepło, a Heatit Z-Water2 na tej podstawie steruje odpowiednimi siłownikami na rozdzielaczu ogrzewania wodnego. Takie rozwiązanie pozwala na precyzyjne sterowanie każdą strefą ogrzewania niezależnie, zgodnie z aktualnymi warunkami i ustawieniami użytkownika w systemie smart home.

Ochrona zaworów przed zablokowaniem (Valve exercise)

Heatit Z-Water2 wyposażony jest w funkcję automatycznego okresowego załączania siłowników po dłuższym czasie braku aktywności instalacji. Funkcja ta ma na celu zapobieganie blokowaniu się zaworów, do którego może dochodzić w wyniku osadów, zanieczyszczeń lub długotrwałego postoju systemu grzewczego. Regularne krótkie załączenie zaworów pomaga utrzymać ich pełną sprawność, zwiększa niezawodność całej instalacji ogrzewania wodnego oraz wydłuża żywotność siłowników i elementów mechanicznych rozdzielacza.

Kompatybilność z systemem Z-Wave

Heatit Z-Water2 pracuje w standardzie Z-Wave Plus v2 i może być używany z większością central i systemów smart home obsługujących protokół Z-Wave. Urządzenie wspiera tryby bezpieczeństwa S0, S2 Unauthenticated oraz S2 Authenticated, dzięki czemu komunikacja w sieci jest szyfrowana i odporna na zakłócenia. Regulator można dodać do systemu zarówno metodą klasyczną, jak i przy użyciu funkcji SmartStart, która umożliwia automatyczne parowanie po zeskanowaniu kodu QR.

Heatit Z-Water2 działa jako urządzenie sieciowe typu „always on”, co dodatkowo wzmacnia zasięg sieci Z-Wave w instalacji. Należy jedynie pamiętać, że urządzenie nie jest kompatybilne z bramką Heatit Z-Wave Gateway, natomiast współpracuje z wieloma popularnymi ekosystemami, takimi jak: Home Assistant (Z-Wave JS), Fibaro, Homey, Hubitat czy Aeotec.

Parametry techniczne

• Protokół komunikacji: Z-Wave Plus v2
• Częstotliwość: 868,4 MHz (EU)
• Chip Z-Wave: seria 800
• Zasilanie: 230 V AC / 50 Hz
• Pobór mocy własnej: 0,4 W
• Liczba wyjść: 9 przekaźników bezpotencjałowych
• Maksymalny prąd przełączania: 5 A
• Maksymalne obciążenie jednego przekaźnika: 1385 VA / 150 W
• Typ sterowanych siłowników: 230 V AC lub 24 V DC (zewnętrzny zasilacz)
• Wejścia pomiarowe: 2 × analogowe (NTC 10 kΩ)
• Minimalny deklarowany zasięg radiowy: 40 m
• Obsługiwane zabezpieczenia Z-Wave: S0, S2 Unauthenticated, S2 Authenticated
• Funkcja SmartStart: tak
• Aktualizacje oprogramowania OTA: tak
• Możliwość podłączenia anteny zewnętrznej: tak (złącze U.FL)
• Montaż: szyna DIN (TH35)
• Stopień ochrony: IP20
• Zakres temperatury pracy: 5°C – 40°C
• Zakres temperatury przechowywania: -30°C – 70°C
• Wilgotność pracy: 10–85% RH
• Przeznaczenie: użytek wewnętrzny
• Wymiary (szer. × wys. × gł.): 86 × 58 × 105 mm
