HEATIT Z-DIM2 250W – inteligentny ściemniacz światła Z-Wave

HEATIT Z-DIM2 to wydajny ściemniacz LED 5–250W, który łączy klasyczne sterowanie pokrętłem z pełną obsługą w systemie Z-Wave. Umożliwia płynne ściemnianie bez migotania, współpracuje z wieloma rodzajami oświetlenia i montuje się go w standardowej puszce EU (System 55).

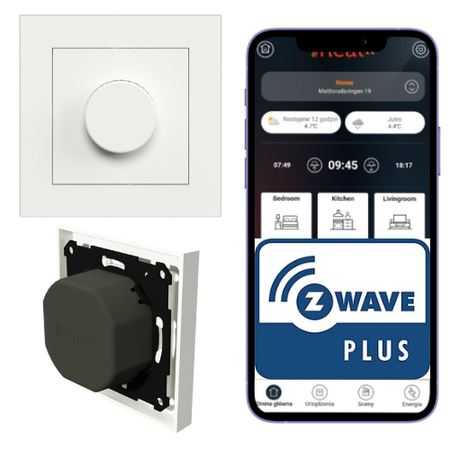

Urządzenie działa w instalacji 2-przewodowej i wymaga bramki Z-Wave, aby umożliwić sterowanie z aplikacji, automatyzacje i sceny. Bez bramki funkcjonuje jako zwykły ściemniacz manualny.

To idealny wybór dla osób, które chcą zmodernizować oświetlenie LED, dodać możliwość zdalnego sterowania oraz monitorować zużycie energii – wszystko z zachowaniem wysokiego poziomu bezpieczeństwa (S2 Security) i stabilności działania.

Najważniejsze informacje

• Inteligentny ściemniacz światła Z-Wave 868,4 MHz (EU) do systemów smart home
• Wymagana centrala / bramka Z-Wave do sterowania z aplikacji i automatyzacji
• Sterowanie lokalne pokrętłem i przyciskiem lub zdalne przez system smart home
• Przeznaczony do oświetlenia LED oraz innych źródeł światła 230V
• Zakres obciążenia 5–250 W – stabilna praca, również przy niskich mocach
• Instalacja 2-przewodowa (bez przewodu N przy module) – idealny do modernizacji
• Montaż w standardowej puszce podtynkowej EU, kompatybilny z System 55
• Możliwość podłączenia zewnętrznego przycisku / włącznika
• Obsługa scen i automatyzacji Z-Wave (pokrętło lub przycisk jako sterownik scen)
• Aktywny pomiar zużycia energii (W / kWh) w systemie Z-Wave
• Automatyczna kalibracja maksymalnego poziomu ściemniania
• Regulowany minimalny poziom jasności
• Obsługa Leading Edge / Trailing Edge
• Aktualizacje oprogramowania OTA (Over-The-Air)
• Zabezpieczenia: przeciążeniowe, przeciwzwarciowe, termiczne i przeciwprzepięciowe
• Wsparcie Z-Wave Plus (S2 Security) – szyfrowana i bezpieczna komunikacja
• Kolor White RAL 9003, stopień ochrony IP21, przeznaczony do użytku wewnętrznego

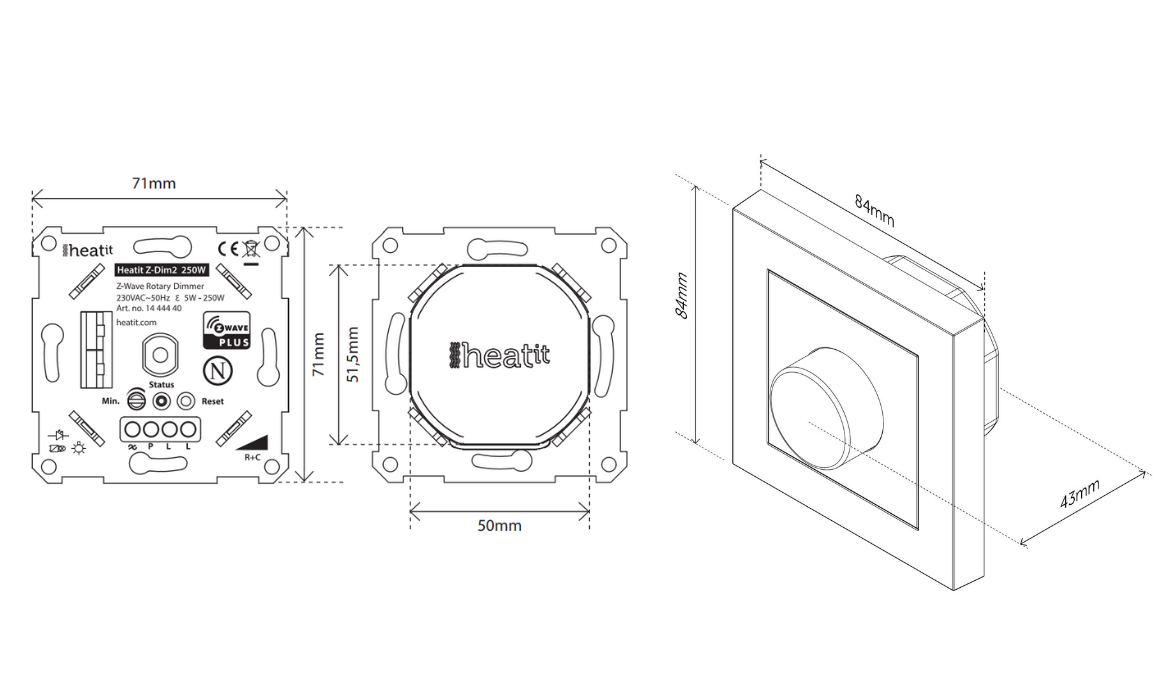

Wymiary

Ściemniacz HEATIT Z-DIM2 250W składa się z jednego modułu montowanego podtynkowo oraz wymiennych elementów frontowych. Wymiary mechanizmu umożliwiają montaż w standardowej europejskiej puszce instalacyjnej – ok. 84 × 84 × 43 mm, przy głębokości montażowej około 24 mm. Średnica pokrętła sterującego wynosi około 71 mm.

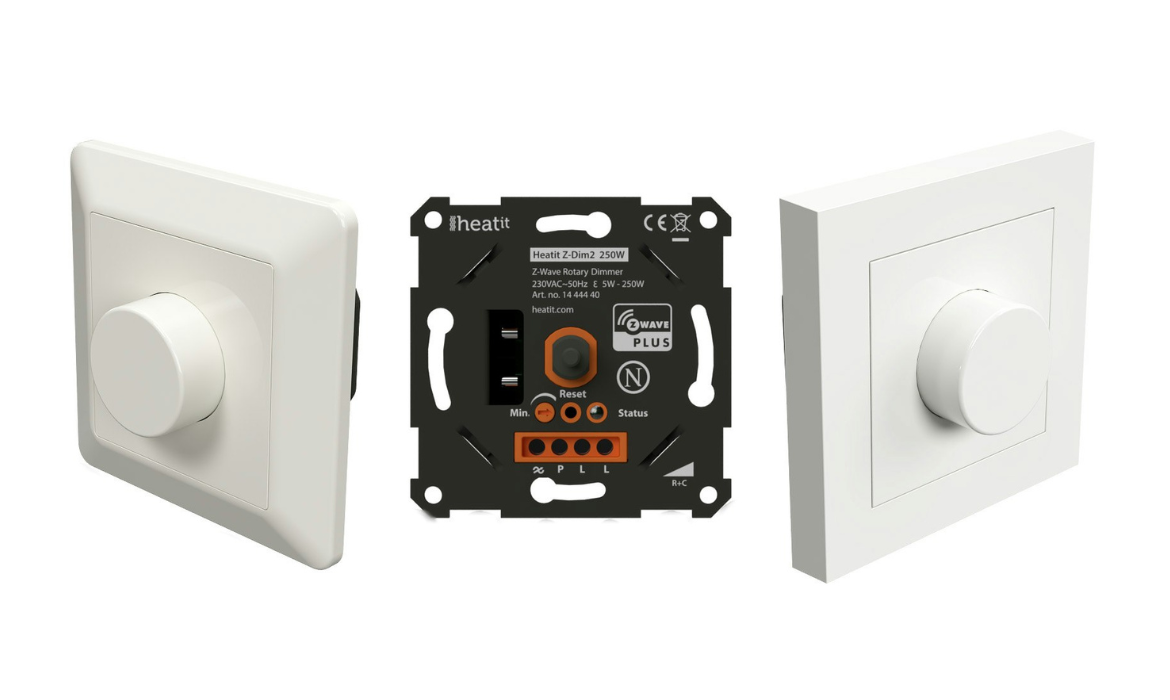

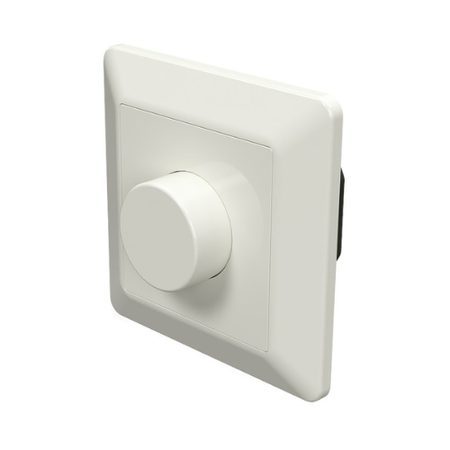

W zestawie znajdują się dwa wymienne fronty z pokrętłem, różniące się wyglądem ramki (wersja klasyczna oraz wersja z delikatnie zaokrąglonymi krawędziami). Pozwala to dopasować wygląd ściemniacza do preferencji użytkownika oraz do różnych ramek System 55. Do montażu wybierany jest jeden z frontów, a sam moduł pozostaje ten sam.

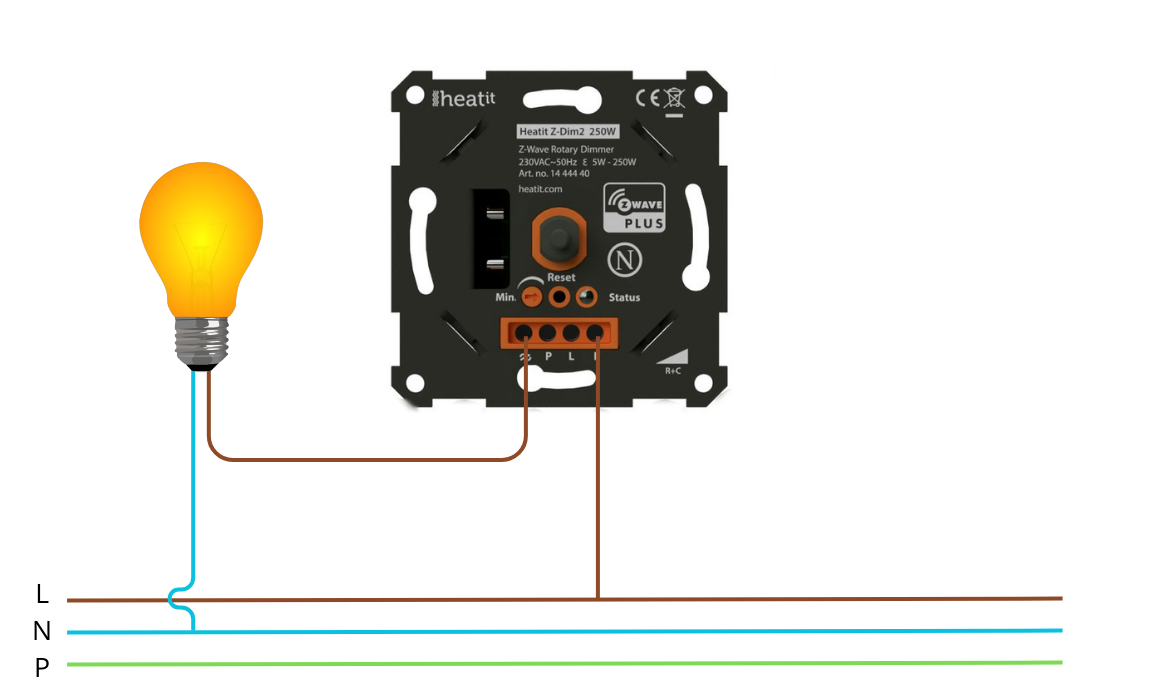

Schemat podłączenia – podstawowy

HEATIT Z-DIM2 jest ściemniaczem 2-przewodowym, dlatego przewód neutralny (N) nie jest podłączany do modułu, a jedynie bezpośrednio do źródła światła. Do ściemniacza doprowadzany jest przewód fazowy (L), a z wyjścia modułu zasilana jest żarówka / oprawa oświetleniowa.
Jest to najprostszy i najczęściej stosowany schemat instalacji.

Schemat podłączenia – z dodatkowym przyciskiem (S2)

Ściemniacz umożliwia podłączenie zewnętrznego przycisku monostabilnego (NO) do zacisku P (S2). Przycisk ten może służyć do włączania, wyłączania i ściemniania światła lub do obsługi scen Z-Wave, w zależności od konfiguracji w systemie smart home.
Główne pokrętło ściemniacza również może pełnić funkcję kontrolera scen.
